初中苏科版第十五章 电功和电热家庭电路与安全用电集体备课ppt课件
展开
这是一份初中苏科版第十五章 电功和电热家庭电路与安全用电集体备课ppt课件,共14页。PPT课件主要包含了家庭电路,安全用电,问哪些情况会触电,测电笔,熔断器保险丝,熔断器的作用,超负荷过载,熔丝的特点,经常检修电路,安全用电常识等内容,欢迎下载使用。

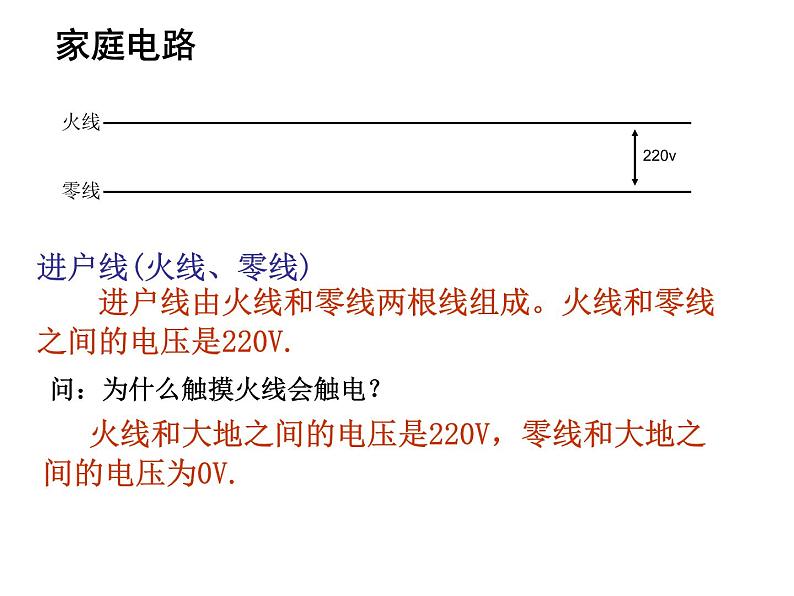

进户线(火线、零线) 进户线由火线和零线两根线组成。火线和零线之间的电压是220V.
火线和大地之间的电压是220V,零线和大地之间的电压为0V.
问:为什么触摸火线会触电?

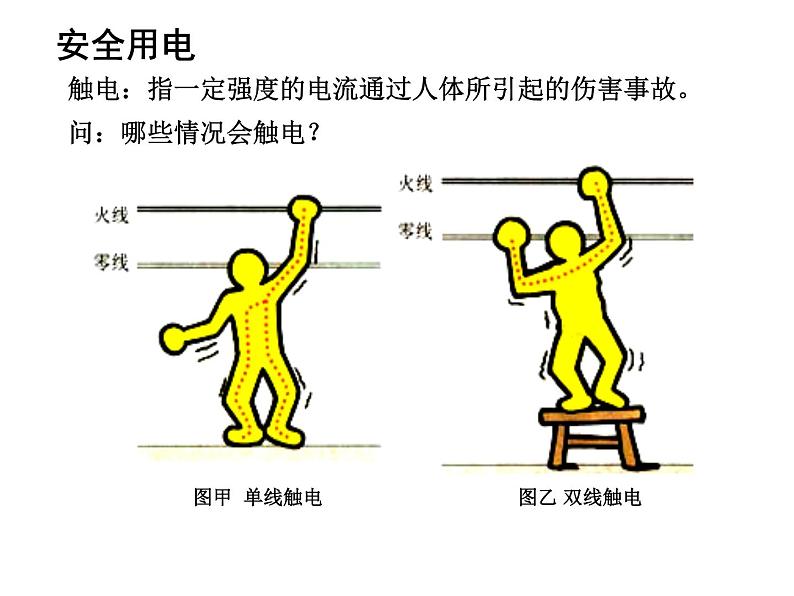

触电:指一定强度的电流通过人体所引起的伤害事故。

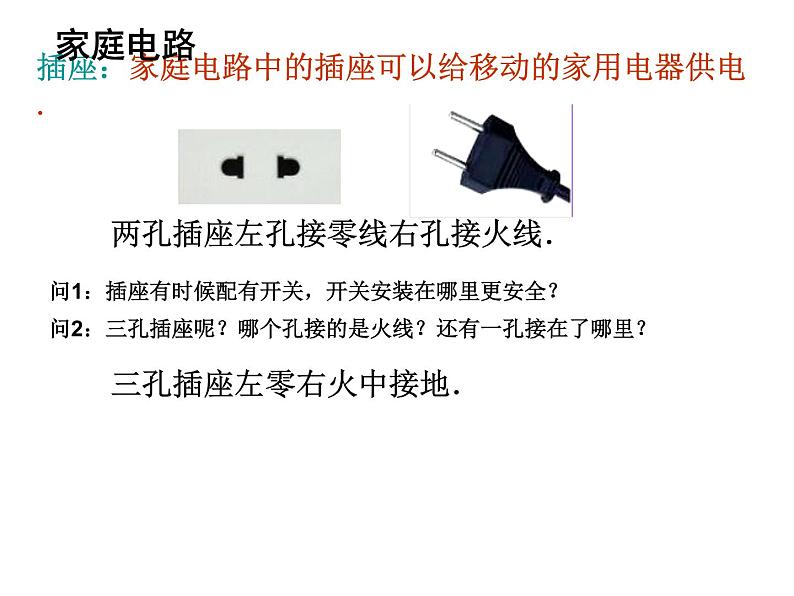

插座:家庭电路中的插座可以给移动的家用电器供电.

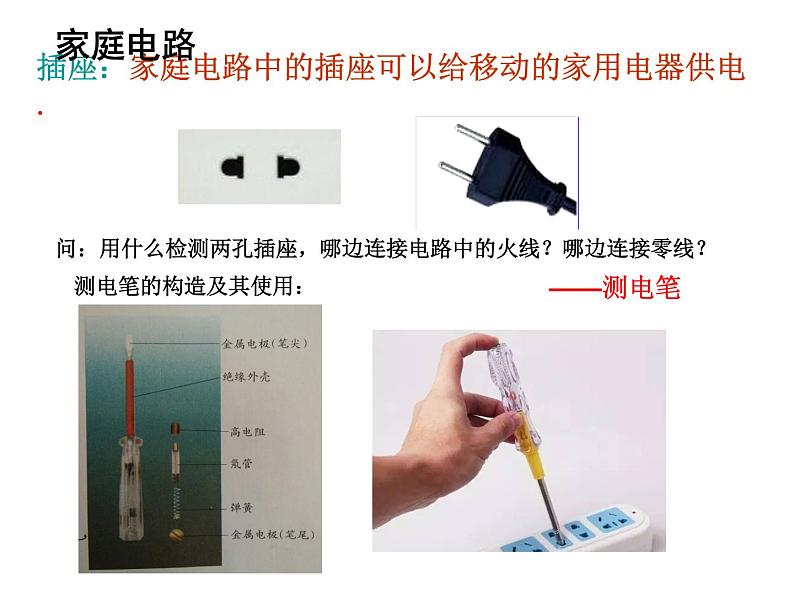

问:用什么检测两孔插座,哪边连接电路中的火线?哪边连接零线?
测电笔的构造及其使用:
两孔插座左孔接零线右孔接火线.
问2:三孔插座呢?哪个孔接的是火线?还有一孔接在了哪里?
问1:插座有时候配有开关,开关安装在哪里更安全?
三孔插座左零右火中接地.

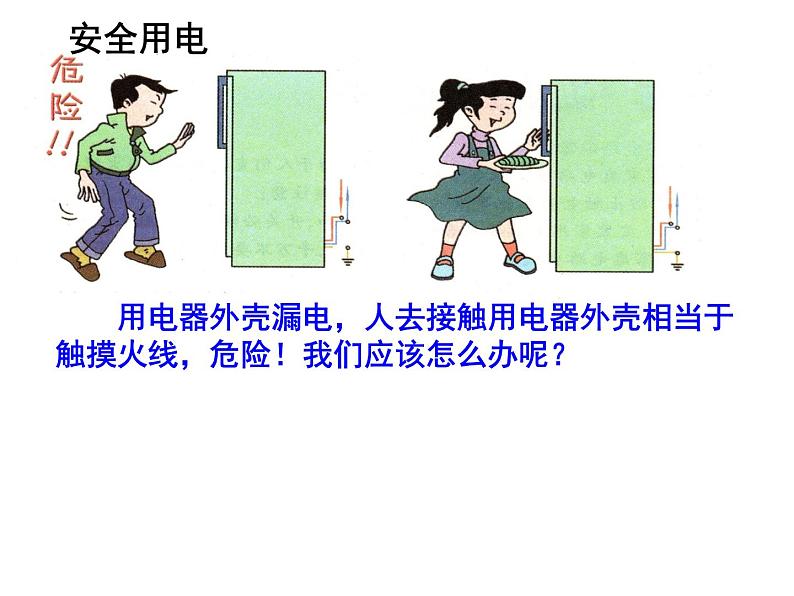

用电器外壳漏电,人去接触用电器外壳相当于触摸火线,危险!我们应该怎么办呢?

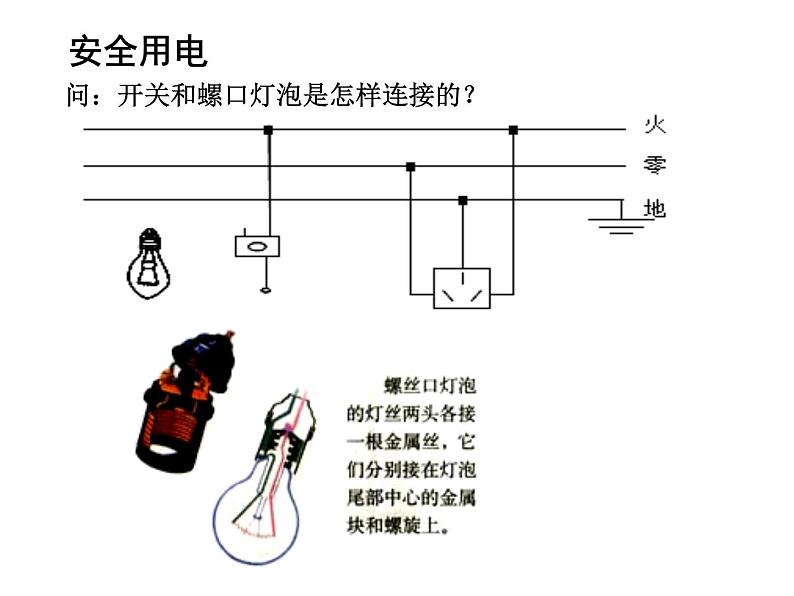

问:开关和螺口灯泡是怎样连接的?
电路中电流过大时,熔丝熔断自动切断电路.
问:熔丝在哪些情况下会烧断?
电阻大和熔点低的铅锑合金组成.
除了短路、超负荷运行会引起安全事故外,线路连接处接触不良时,该处电阻会变大,造成局部过热,也引起火灾.
为了收费,供电部门提供的电能表安装在哪里?为什么?
为了检修家庭电路需要安装总开关,应该安装在哪里?为什么?
1.家庭电路有哪些部分组成?
进户线、电能表、总开关、熔断器、插座、开关、电灯等.
