2022年江苏省苏州市中考物理模拟试卷

这是一份2022年江苏省苏州市中考物理模拟试卷，共16页。试卷主要包含了下列估测中最接近实际的是，下列说法错误的是等内容，欢迎下载使用。

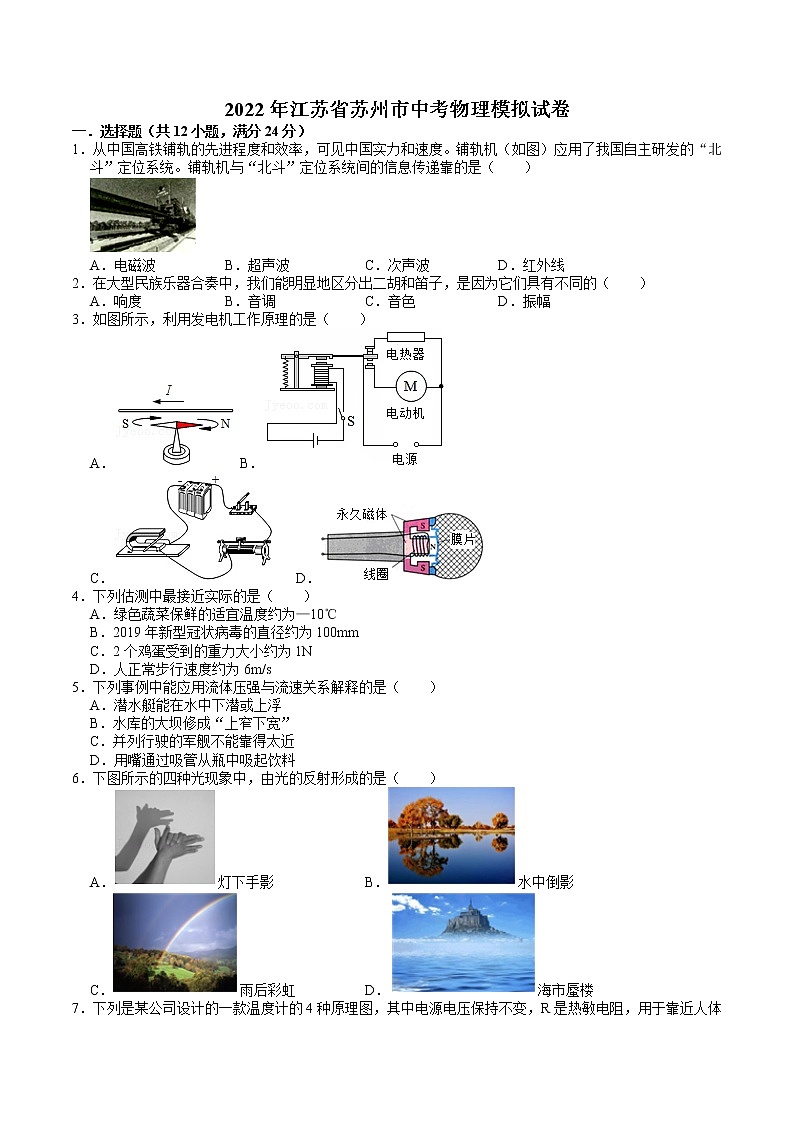

2022年江苏省苏州市中考物理模拟试卷
一．选择题（共12小题，满分24分）
1．从中国高铁铺轨的先进程度和效率，可见中国实力和速度。铺轨机（如图）应用了我国自主研发的“北斗”定位系统。铺轨机与“北斗”定位系统间的信息传递靠的是（　　）

A．电磁波 B．超声波 C．次声波 D．红外线
2．在大型民族乐器合奏中，我们能明显地区分出二胡和笛子，是因为它们具有不同的（　　）
A．响度 B．音调 C．音色 D．振幅
3．如图所示，利用发电机工作原理的是（　　）
A． B．
C． D．
4．下列估测中最接近实际的是（　　）
A．绿色蔬菜保鲜的适宜温度约为—10℃
B．2019年新型冠状病毒的直径约为100mm
C．2个鸡蛋受到的重力大小约为1N
D．人正常步行速度约为6m/s
5．下列事例中能应用流体压强与流速关系解释的是（　　）
A．潜水艇能在水中下潜或上浮
B．水库的大坝修成“上窄下宽”
C．并列行驶的军舰不能靠得太近
D．用嘴通过吸管从瓶中吸起饮料
6．下图所示的四种光现象中，由光的反射形成的是（　　）
A．灯下手影 B．水中倒影
C．雨后彩虹 D．海市蜃楼

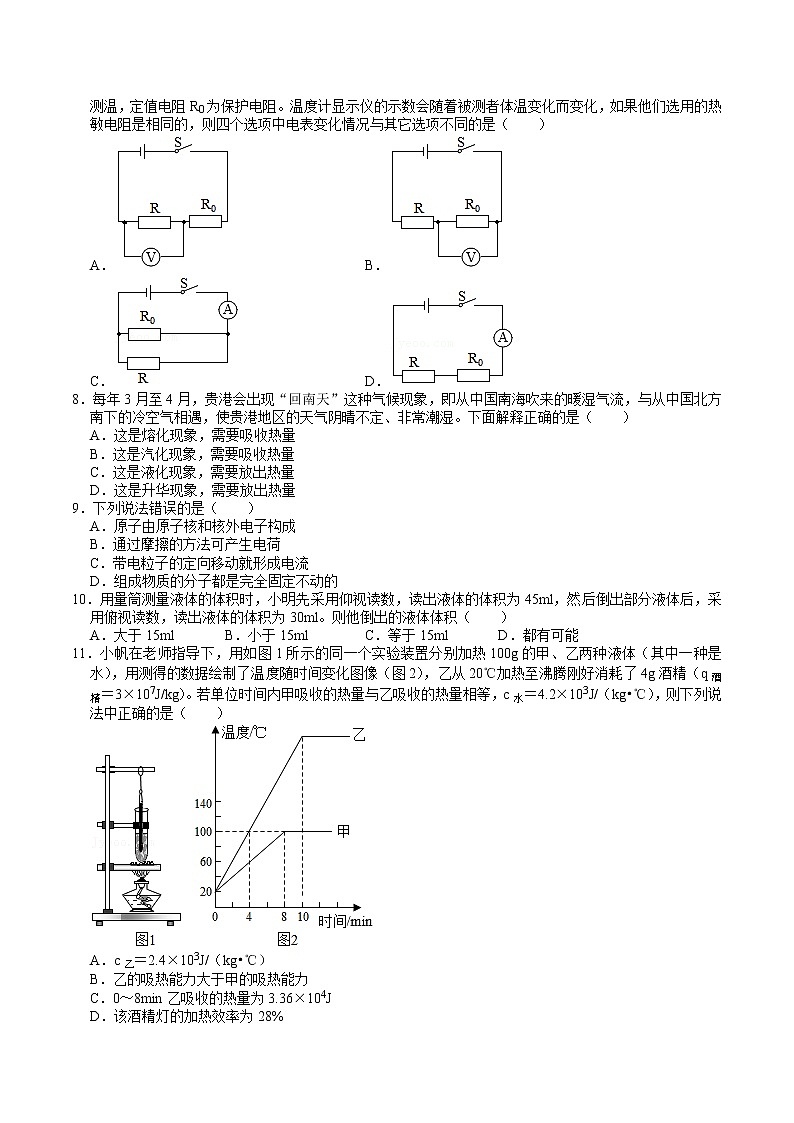

7．下列是某公司设计的一款温度计的4种原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。温度计显示仪的示数会随着被测者体温变化而变化，如果他们选用的热敏电阻是相同的，则四个选项中电表变化情况与其它选项不同的是（　　）
A． B．
C． D．
8．每年3月至4月，贵港会出现“回南天”这种气候现象，即从中国南海吹来的暖湿气流，与从中国北方南下的冷空气相遇，使贵港地区的天气阴晴不定、非常潮湿。下面解释正确的是（　　）
A．这是熔化现象，需要吸收热量
B．这是汽化现象，需要吸收热量
C．这是液化现象，需要放出热量
D．这是升华现象，需要放出热量
9．下列说法错误的是（　　）
A．原子由原子核和核外电子构成
B．通过摩擦的方法可产生电荷
C．带电粒子的定向移动就形成电流
D．组成物质的分子都是完全固定不动的
10．用量筒测量液体的体积时，小明先采用仰视读数，读出液体的体积为45ml，然后倒出部分液体后，采用俯视读数，读出液体的体积为30ml。则他倒出的液体体积（　　）
A．大于15ml B．小于15ml C．等于15ml D．都有可能
11．小帆在老师指导下，用如图1所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像（图2），乙从20℃加热至沸腾刚好消耗了4g酒精（q酒精＝3×107J/kg）。若单位时间内甲吸收的热量与乙吸收的热量相等，c水＝4.2×103J/（kg•℃），则下列说法中正确的是（　　）

A．c乙＝2.4×103J/（kg•℃）
B．乙的吸热能力大于甲的吸热能力
C．0～8min乙吸收的热量为3.36×104J
D．该酒精灯的加热效率为28%

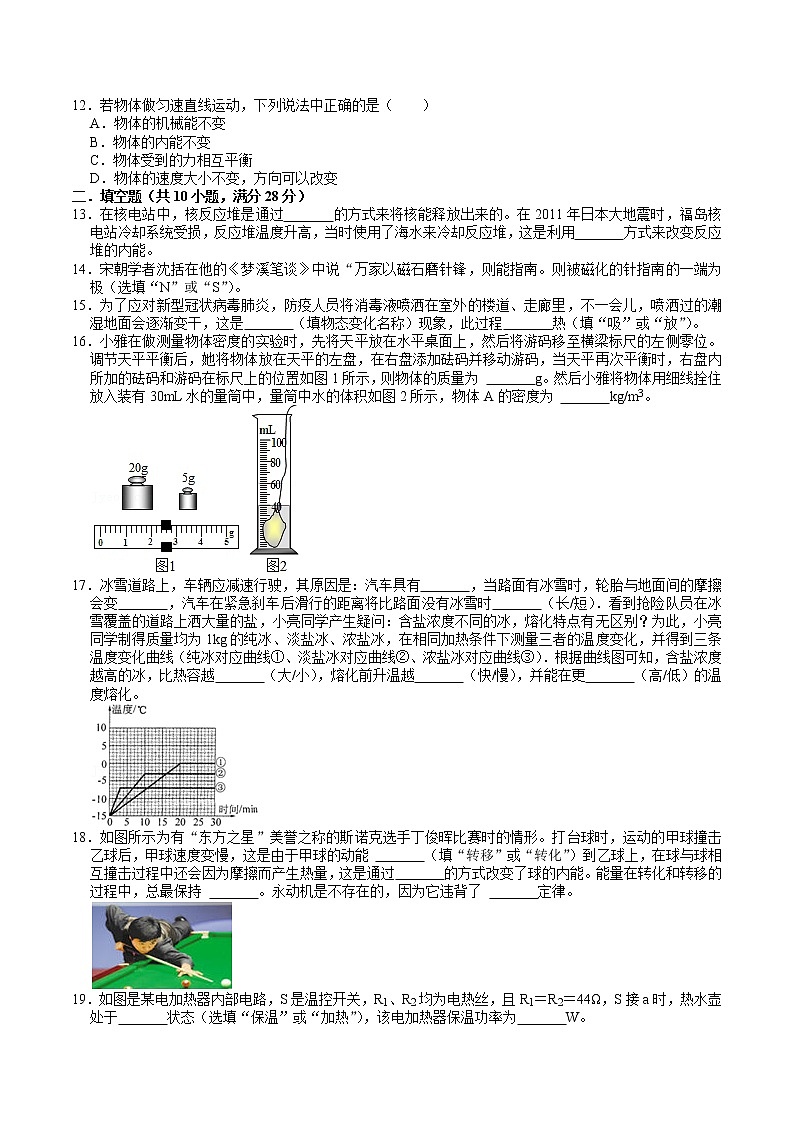

12．若物体做匀速直线运动，下列说法中正确的是（　　）
A．物体的机械能不变
B．物体的内能不变
C．物体受到的力相互平衡
D．物体的速度大小不变，方向可以改变
二．填空题（共10小题，满分28分）
13．在核电站中，核反应堆是通过　 　的方式来将核能释放出来的。在2011年日本大地震时，福岛核电站冷却系统受损，反应堆温度升高，当时使用了海水来冷却反应堆，这是利用　 　方式来改变反应堆的内能。
14．宋朝学者沈括在他的《梦溪笔谈》中说“万家以磁石磨针锋，则能指南。则被磁化的针指南的一端为　 　极（选填“N”或“S”）。
15．为了应对新型冠状病毒肺炎，防疫人员将消毒液喷洒在室外的楼道、走廊里，不一会儿，喷洒过的潮湿地面会逐渐变干，这是　 　（填物态变化名称）现象，此过程　 　热（填“吸”或“放”）。
16．小雅在做测量物体密度的实验时，先将天平放在水平桌面上，然后将游码移至横梁标尺的左侧零位。调节天平平衡后，她将物体放在天平的左盘，在右盘添加砝码并移动游码，当天平再次平衡时，右盘内所加的砝码和游码在标尺上的位置如图1所示，则物体的质量为 　 　g。然后小雅将物体用细线拴住放入装有30mL水的量筒中，量筒中水的体积如图2所示，物体A的密度为 　 　kg/m3。

17．冰雪道路上，车辆应减速行驶，其原因是：汽车具有　 　，当路面有冰雪时，轮胎与地面间的摩擦会变　 　，汽车在紧急刹车后滑行的距离将比路面没有冰雪时　 　（长/短）．看到抢险队员在冰雪覆盖的道路上洒大量的盐，小亮同学产生疑问：含盐浓度不同的冰，熔化特点有无区别？为此，小亮同学制得质量均为1kg的纯冰、淡盐冰、浓盐冰，在相同加热条件下测量三者的温度变化，并得到三条温度变化曲线（纯冰对应曲线①、淡盐冰对应曲线②、浓盐冰对应曲线③）．根据曲线图可知，含盐浓度越高的冰，比热容越　 　（大/小），熔化前升温越　 　（快/慢），并能在更　 　（高/低）的温度熔化。

18．如图所示为有“东方之星”美誉之称的斯诺克选手丁俊晖比赛时的情形。打台球时，运动的甲球撞击乙球后，甲球速度变慢，这是由于甲球的动能 　 　（填“转移”或“转化”）到乙球上，在球与球相互撞击过程中还会因为摩擦而产生热量，这是通过　 　的方式改变了球的内能。能量在转化和转移的过程中，总最保持 　 　。永动机是不存在的，因为它违背了 　 　定律。

19．如图是某电加热器内部电路，S是温控开关，R1、R2均为电热丝，且R1＝R2＝44Ω，S接a时，热水壶处于　 　状态（选填“保温”或“加热”），该电加热器保温功率为　 　W。

20．如图是苍溪嘉陵江大桥，一个桥墩的体积是900m3，水下的体积是200m3，则这个桥墩受到水的浮力是 　 　N，而桥面上有一辆质量为1.3t的国产长安小轿车正在匀速行驶，每个轮胎与桥面接触面积为250cm2，这时对桥面的压强是 　 　Pa。（g＝10N/kg）

21．用如图所示装置粗略测量大气压的值，把吸盘用力压在玻璃上排出吸盘内的空气，吸盘压在玻璃上的面积为4×10﹣4m2，轻轻向挂在吸盘下的小桶内加沙子。吸盘刚好脱落时，测出吸盘、小桶和沙子的总质量为3.8kg。则大气对吸盘的压力为　 　，大气压的测量值为　 　。（g取10N/kg）

22．小明同学想探究影响铅球掷得远近的因素到底有哪些呢？如图所示，他以一支弹簧玩具手枪为实验器材进行了以下探究：

（1）玩具手枪的内部被压缩弹簧伸长时，可以将子弹射出，此时弹簧的　 　能转化成子弹的动能。
（2）手枪固定在某一高度，用同一颗子弹从枪口射出，以下是五次实验数据记录：
枪管与水平面夹角
15°
30°
45°
60°
75°
子弹落点到枪口的水平距离s/m
7.5
10.1
10.9
9.2
5.3
根据实验数据可以推测，小明探究的问题是：在相同条件下，子弹的射程可能和
　 　有关。
（3）分析数据，进一步得出结论：在相同条件下，枪管与水平面的夹角在　 　度（请填写具体数值）左右时，子弹射程最远。小明由此推想：相同条件下，铅球以这一角度掷出，掷得最远。
（4）小红同学认为，以上“探究子弹射程与水平夹角θ”实验方案还能再完善，可以进一步获得更准确的结论。你认为小明的方案还能做的改进是：　 　。
三．解答题（共11小题，满分48分）
23．图甲是彬彬和妈妈在海洋馆海底隧道时的情景。彬彬抬头看到隧道上方的鱼的位置在B点（如图乙）。图乙中A点表示彬彬眼睛的位置。请在图乙中画出：这条鱼在水中大致的实际位置C，并完成光路图。（不考虑玻璃厚度）

24．用手把小球压在弹簧上，松手后小球将向上运动。小球被压缩时的位置如图所示，请在图中画出松手后瞬间小球的受力示意图（O为小球的重心，空气对小球的作用力忽略不计）。

25．如图所示的是活塞式抽水机。请在图中作出作用在A点的最小动力F1的示意图。

26．将一个拉线开关控制灯泡，和一个带保险丝的三孔插座连入电路中。
27．小明用如图所示的滑轮组将重为180N的物体在2s内匀速吊起1m，小明所用拉力F为100N，若不计绳重和摩擦，求：
（1）滑轮组的机械效率；
（2）拉力F做功的功率；
（3）若用该装置匀速提起240N的重物，需要的拉力为多大？








28．如图甲所示是一款以0.5kg的水为保暖介质的电暖宝，图乙是它的简化电路，其中R1、R2是阻值相等的加热电阻。该电暖宝通过三个开关的开闭实现高、中、低三挡加热，其中低挡功率是36W。[c水＝4.2×103J/（kg•℃），不计热量损失]则：
（1）R1的阻值是多少？
（2）中挡加热的功率是多少？
（3）用高挡将15℃的水加热到75℃用时21min，实际电压是多少？

29．在探究“阻力对物体运动的影响”实验中，让小车每次从斜面顶端由静止滑下，改变水平面的粗糙程度，测量小车在水平面上滑行的距离（每次测量时都观察小车右端所对刻度线的位置），结果记录在下表中。

接触面
毛巾
棉布
木板
阻力的大小
大
较大
小
小车运动的距离s/cm
18.3
26.8

（1）该实验通过 　 　反映阻力对物体运动的影响；
（2）第三次实验中，小车在水平木板上滑行时的停止位置如图甲所示，则小车在木板上滑行的距离为 　 　；
（3）分析表中内容可知：水平面越光滑，小车受到的阻力越小，小车前进的距离就越 　 　，速度减小的 　 　（选填“快”或“慢”），速度的变化量 　 　（选填“相等”或“不相等”）；
（4）根据实验结果推理可得：运动的物体，如果不受力时，将 　 　。
（5）该实验是由下列哪位科学家做的 　 　。
A.亚里士多德
B.伽利略
C.牛顿
（6）小丽同学通过上面的探究学习了解到的知识，思考了一个问题：当自己荡秋千运动到最高点时，如果自己受到的力全部消失，自己将会处于怎样的运动状态呢？她做出了以下猜想，你认为其中正确的是 　 　。（图中的黑点表示小丽同学）
A.做匀速圆周运动B.做匀速直线运动
C.继续来回摆动D.保持静止状态
（7）小丽同学想探究木块在木板上滑行的摩擦力大小，如图乙所示，拉动弹簧测力计使木块做匀速直线运动拉，则摩擦力 　 　（选填“大于”“小于”“等于”）弹簧测力计示数，原因是 　 　；小明在竖直方向上将弹簧测力计调零后，如图丙所示将弹簧测力计沿水平方向拉着木块做匀速直线运动，此时滑动摩擦力的大小 　 　（选填“大于”“等于”“小于”）弹簧测力计的示数，原因是 　 　。
30．（6分）在探究“凸透镜成像的规律”的实验中，所用的实验器材有：光具座，凸透镜、光屏和蜡烛等。
（1）将蜡烛，凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在　 　上。
（2）记录的实验数据如表，请将表中空白处填写完整。
物距u与焦距f的关系
物距
像的性质
像距v/cm
像距v与焦距f的关系
应用
倒正
大小
虚实

u＞2f
40
倒立
缩小
实像
10
　 　
照相机
24
倒立
缩小
实像
12
18
倒立
缩小
实像
14.4
u＝2f
16
倒立
等大
实像
16
v＝2f
侧焦距
2f＞u＞f
14
倒立
放大
实像
18.7
v＞2f
投影仪
　 　
倒立
放大
实像
24
10
倒立
放大
实像
40
u＝f
　 　
不成像
侧焦距
u＜f
6
　 　
放大
虚像
﹣
放大镜
（3）根据表格中获得的信息，把你还能得出的探究结论填在横线上。（写出一条即可）
结论：　 　。
31．（6分）在测量小灯泡额定功率的实验中，小灯泡上标有“2.5V”字样。小明用二节新干电池，每节电压约1.5V。连接实验电路如图甲所示：

（1）连接图甲电路时，开关必须　 　，且将滑动变阻器滑片移到最　 　（填“左”或“右”）端；
（2）如图甲电路闭合开关，小灯泡　 　（填“发光”或“不发光”），电压表读数大约等于　 　V；
（3）在图甲中将接错的一导线打上“×”，然后重新画上2根导线，并连接完整使实物图能达到实验目的；
（4）电路连接正确后，闭合开关，发现电流表无示数，电压表有示数，则故障原因可能是小灯泡　 　（填“短路”或“断路”）；
（5）排除故障后，闭合开关，调节滑动变阻器，当小灯泡正常发光，此时电流表读数如图乙所示，流过灯泡电流为　 　A，则小灯泡的额定功率P额＝　 　W。
32．（6分）小科在观看了宾馆等处的光电烟雾探测器（如图甲）后，自己设计了一贝“火灾报警器”（如图乙）。该报警器由“控制电路”和“工作电路”所组成，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0＝15Ω）、电源U＝6V、开关等组成；“工作电路”由工作电源、电铃、导线等组成。小科的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电铃报警。已知该光敏电阻的阻值R与光强E之间的一组实验数据如下表所示：（“光强”表示光强弱的程度，符号为E，单位为cd）
光强E/cd
1.0
2.0
3.0
4.0
5.0
6.0
光敏电阻R/Ω
36.0
18.0

9.0
7.2
6.0
（1）分析上表数据，根据光敏电阻的阻值R随光强E变化的规律，表格空格处应填写的数值为 　 　。
（2）闭合开关S，当光敏电阻接收到的光照强度达到4.0cd及以上时，继电器的衔铁被吸合，则此时线圈中的电流大于或等于 　 　安。
（3）按小科的设计，当室内烟雾增大时，光照减弱，衔铁与 　 　方的M、N接触，电铃工作报警。

33．光速的测定在物理学中有多种方法。迈克耳逊曾用类似于下述方法在地球上较精确测定了光速。
将激光发射器和接收装置按图示位置固定，装置a是四个侧面均镀有高反光涂层的正方体，可绕固定的中心轴转动（图示为俯视图）。当正方体转动到图示位置静止时，激光束恰能以45°角照射到某侧面中心P点处，反射到相距几十公里外的一个山顶上，经此处的光反射器（内部结构未画出，不计光在其中的传播时间）反射后，平行于原光线射到正方体另一侧面中心Q点处，最终被接收装置接收到。

（1）若光速为3×105km/s，正方体到光反射器之间的距离为30km，则光从P点射出到射回Q点所用的时间为 　 　s；
（2）正方体快速转动一周，光反射器能接收到 　 　次激光的照射；
（3）当正方体的转速为n圈/秒时，接收装置可接收到激光，正方体与对面山顶光反射器间距离用d（单位：m）表示，则测得的光速可能为 　 　m/s（填写选项符号）
A.8nd
B.12nd
C.16nd
D.20nd

参考答案与试题解析
一．选择题（共12小题，满分20分）
1．【解答】解：我国自主研发的“北斗”定位系统是利用电磁波进行定位的，所以铺轨机与“北斗”定位系统间的信息传递靠的是电磁波，故A正确，BCD错误。
故选：A。
2．【解答】解：由于二胡和笛子振动物体的材料不同，所以发出声音的音色也就不同，故主要是通过音色来进行辨别，与响度、音调、振幅无关，故C正确，ABD错误。
故选：C。
3．【解答】解：发电机的工作原理是电磁感应现象；
A、该装置是奥斯特实验，说明电流的周围存在磁场，故A不符合题意；
B、该装置是电磁继电器，利用电流的磁效应工作的，故B不符合题意；
C、该装置是电动机的工作原理，电动机的工作原理是磁场对电流的作用，即通电线圈在磁场中受力转动，故C不符合题意；
D、动圈式话筒是利用在闭合电路的一部分导体磁场中做切割磁感线运动而产生交变电流的原理制成的，故D符合题意；
故选：D。
4．【解答】解：A、蔬菜保鲜的适宜温度约为4℃。故A不符合实际；
B、2019年新型冠状病毒的直径约为100nm。故B不符合实际；
C、2个鸡蛋的质量约100g＝0.1kg，受到的重力为G＝mg＝0.1kg×10N/kg＝1N。故C符合实际；
D、人正常步行的速度在4km/h＝4×13.6m/s≈1.1m/s左右。故D不符合实际。
故选：C。
5．【解答】解：A、潜水艇是靠改变自身重力来实现上浮或下潜的，故A不符合题意。
B、因为水的压强随深度的增加而增大，所以大坝下部受到水的压强大，水坝的下部总要比上部修建的宽些，以便承受更大的水压，故B不符合题意。
C、两船并排快速前行，可导致中间水流速变大，压强变小。水压着船向中间靠近，容易造成事故。所以船舶航行时应避免两艘靠近的船并排前进，故C符合题意；
D、用吸管吸饮料是利用大气压的作用，故D不符合题意。
故选：C。
6．【解答】解：A、灯下手影，是光沿直线播形成的，故A错误；
B、水中倒影属于平面镜成像，是光的反射形成的，故B正确；
C、天空的彩虹，属于光的色散现象，是光的折射形成的，故C错误；
D、海市蜃楼，是光的折射形成的，故D错误。
故选：B。
7．【解答】解：
A、该电路为串联电路，电压表测量热敏电阻两端的电压；当热敏电阻的阻值变大时，根据串联电路的分压规律可知，R两端的电压变大，电压表示数变大；
B、该电路为串联电路，电压表测量保护电阻两端的电压；当热敏电阻的阻值变大时，根据串联电路的分压规律可知，R两端的电压变大，根据串联电路的电压特点可知，保护电阻两端的电压变小，电压表示数变小；
C、由图可知，该电路为并联电路，电流表测量干路中的电流；当热敏电阻的阻值变大时，根据欧姆定律可知，通过R的电流变小；并联电路互不影响，所以通过保护电阻的电流不变，则干路中的电流变小，即电流表示数变小；
D、该电路为串联电路，电流表测量电路中的电流；当热敏电阻的阻值变大时，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；
综上所述，A与BCD中电表示数变化不同，故A正确。
故选：A。
8．【解答】解：从中国南海吹来的暖湿气流中的水蒸气，与从中国北方南下的冷空气相遇，发生液化，放出热量。使贵港地区的天气阴晴不定、非常潮湿。
故C正确，ABD错误。
故选：C。
9．【解答】解：A、原子由位于中心的原子核和绕核高速无规则运动的电子组成，故A正确；
B、摩擦起电不是产生电荷，而是电荷发生转移，故B错误；
C、带电粒子的定向移动就形成电流，故C正确；
D、组成物质的分子在不停地做无规则运动，故D正确。
故选：B。
10．【解答】解：用量筒量取液体时，小明仰视量筒液面读数为45ml，其实际体积大于45ml；
倒出部分液体后，俯视量筒液面读数为30ml，其实际体积小于30ml，
所以倒出液体的体积为：（大于45ml）﹣（小于30ml）＝（大于15ml）。
故选：A。
11．【解答】解：
AB、根据图乙可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，甲为水；根据c=Qm△t可知，甲的比热容是乙的比热容的2倍，乙的比热容为：c乙=12×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃），故A错误；
C、用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0～8min乙吸收的热量等于甲吸收的热量：Q乙＝Q水＝c水m水△t＝4.2×103J/（kg•℃）×0.1kg×（100℃﹣20℃）＝3.36×104J，故C正确；
D、酒精完全燃烧放出的热量为：Q放＝m酒精q＝0.004kg×3×107J/kg＝1.2×105J；
乙从加热到沸腾吸收的热量为：Q'乙=10min8min×3.36×104J＝4.2×104J；
酒精灯的加热效率为：η=Q吸Q放=4.2×104J1.2×105J=35%，故D错误。
故选：C。
12．【解答】解：A、物体做匀速直线运动时，若匀速直线上升或下降，其重力势能会改变，所以机械能可能会改变，故A错误；
B、物体做匀速直线运动时，若与外界发生热传递或做功，其内能可能会改变，故B错误；
C、物体做匀速直线运动时，处于平衡状态，其受到的力一定相互平衡，故C正确；
D、匀速直线运动是指速度和方向都不变的运动，故D错误。
故选：C。
二．填空题（共10小题，满分23分）
13．【解答】解：（1）核电站主要利用核裂变的可控链式反应来发电的；
（2）用海水冷却是让热量从反应堆传递给海水，用海水冷却反应堆是利用了热传递的方式使反应堆的内能减小。
故答案为：核裂变；热传递。
14．【解答】解：
地球是一个大磁体，指南针指南北的原因是由于受到了地磁场的作用；指南针静止时，指向南的一端是磁体的南（S）极；指向北的一端是磁体的北（N）极。
故答案为：S。
15．【解答】解：喷洒在地上的消毒液会吸收热量，从液态变成气态，属于汽化过程。
故答案为：汽化；吸。
16．【解答】解：物体的质量：m＝20g+5g+2.4g＝27.4g；
物体的体积：V＝40mL﹣30mL＝10mL＝10cm3，
物体的密度：ρ=mV=27.4g10cm3=2.74g/cm3＝2.74×103kg/m3。
故答案为：27.4；2.74×103。
17．【解答】解：汽车具有惯性，当路面有冰雪时，由于接触面变光滑，所以摩擦力变小，汽车在紧急刹车后滑行的距离变长；
由图像知，①温度变化最慢，其比热容最大，③温度变化最快，其比热容最小，可知含盐浓度越高的冰，比热容越小，熔化前升温快；且熔点最低，说明能够在更低的温度下熔化。
故答案为：惯性；小；长；小；快；低。
18．【解答】解：（1）甲球在运动过程中具有动能，撞击乙球后甲球速度变慢，说明甲球动能减少。而乙球由原来的静止到运动说明有了动能，因此可以判断是甲球的动能转移到了乙球上。在这个过程中，能没有变化，因此是转移不是转化。
（2）在球与球相互撞击过程中，克服摩擦做功，是通过做功的方式改变了内能。
（3）能量在转化和转移的过程中，总最保持不变。动机是不存在的，因为它违背了能量守恒定律。
故答案为：转移；做功；不变；能量守恒。
19．【解答】解：
（1）由电路图可知，S接a时，电路为R1的简单电路，电路中的总电阻最小，
由P=U2R可知，电源电压一定时，电路的总功率最大，电加热器处于加热状态，
由电路图可知，S接b时，R1与R2串联，电路中的总电阻越大，
由P=U2R可知，电源电压一定时，电路的总功率最小，电加热器处于保温状态
因串联电路中总电阻等于各分电阻之和，
所以，电加热器保温功率：P保温=U2R1+R2=(220V)244Ω+44Ω=550W。
故答案为：加热；550。
20．【解答】解：（1）浮力是由于物体上、下表面所受液体压力之差产生的，桥墩在水下部分是规则的，其下端在泥土中，上端在水面之上，
它的上、下表面均未受到水的压力，根据浮力产生的原因可知，这个桥墩受到水的浮力为0N；
（2）车对水平桥面的压力为：F＝G＝mg＝1.3×103kg×10N/kg＝1.3×104N，
桥面的受力面积为：S＝4×250cm2＝0.1m2，
车对桥面的压强为：p=FS=1.3×104N0.1m2=1.3×105Pa。
故答案为：0；1.3×105。
21．【解答】解：吸盘、小桶和沙子的总质量为3.8kg，
吸盘、小桶和沙子的总重力：G＝mg＝3.8kg×10N/kg＝38N，
吸盘竖直竖直向下的拉力：F'＝G＝38N，
吸盘静止在玻璃上，吸盘受到竖直向下的力和竖直向上的大气压力是平衡力，根据平衡力条件得，
大气对吸盘的压力：F＝F'＝38N。
大气压值：p=FS=38N4×10-4m2=9.5×104Pa。
故答案为：38N；9.5×104Pa。
22．【解答】解：（1）弹簧在恢复形变的过程中要把自身的弹性势能转化为其他物体的动能。
（2）由表格数据可知，改变枪管与水平面的夹角，子弹落点到枪口的距离不同。
（3）由表格数据可知：射出的最远距离是10.9m，此时夹角为45°
（4）要想完善方案必须严格控制变量，让弹簧的弹性势能相同，即保持弹簧被压缩相同长度，让子弹开始的速度相，即保持球射出枪口的速度相同。
故答案为：弹性势；枪管与水平面的夹角θ；45；弹簧被压缩相同长度，保持球射出枪口的速度相同。
三．作图题（共11小题，满分37分）
23．【解答】解：上方水中鱼反射出的光线由水斜射入下方空气发生折射后进入A处游客的眼睛，且折射角大于入射角，游客逆着折射光线看到鱼的虚像，所以鱼的实际位置在C处，人看到鱼的像在B处，据此画出光路图如图所示：

24．【解答】解：忽略空气对小球的作用力，把小球压在弹簧上，松手后瞬间小球受到向上的弹力和自身的重力作用，因松手后小球将向上运动，说明弹力大于重力；过重心O作竖直向下的重力G和竖直向上的弹力F，注意表示弹力的线段长度更长一些，如图所示：

25．【解答】解：动力最小，即动力臂最长，动力的方向应该向上，连接支点O与动力的作用点，过动力的作用点作垂线就得到施加的最小动力F1，如下图所示：

26．【解答】解：（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；保险丝应先接火线，这样当电流过大时，保险丝熔断，切断火线，更安全。
如图所示：

27．【解答】解：（1）由图可知，滑轮组绳子的有效股数n＝2，
则绳子自由端移动的距离：s＝nh＝2×1m＝2m，
拉力做的总功：W总＝Fs＝100N×2m＝200J，
拉力做的有用功：W有＝Gh＝180N×1m＝180J，
滑轮组的机械效率：η=W有W总×100%=180J200J×100%＝90%；
（2）拉力F做功的功率：P=W总t=200J2s=100W；
（3）因不计绳重和摩擦，
所以，由F=1n（G+G动）可得，动滑轮的重力：G动＝nF﹣G＝2×100N﹣180N＝20N，
若用该装置匀速提起240N的重物，需要的拉力：F′=1n（G′+G动）=12×（240N+20N）＝130N。
答：（1）滑轮组的机械效率为90%；
（2）拉力F做功的功率为100W；
（3）若用该装置匀速提起240N的重物，需要的拉力为130N。
28．【解答】解：（1）由电路图知，当只闭合开关S2，断开S1、S3时，R1、R2串联，电路总电阻最大，由P=U2R知总功率最小，处于低挡；
只闭合开关S1，断开S2、S3时，只有电阻R1工作，电路总电阻较大，由P=U2R知总功率较小，处于中挡；
断开S2、只闭合开关S1、S3时，R1、R2并联，电路总电阻最小，由P=U2R知总功率最大，处于高挡；
由P=U2R知R1和R2的总阻值是：
R总=U2P低=(36V)236W=36Ω；
由于R1、R2的阻值相等，
所以R1的阻值是：
R1=12R总=12×36Ω＝18Ω；
（2）中挡加热的功率是：
P中=U2R1=(36V)218Ω=72W；
（3）把0.5kg水从15℃加热到75℃吸收的热量：
Q＝c水mΔt＝4.2×103J/（kg•℃）×0.5kg×（75℃﹣15℃）＝1.26×105J；
不计热量损失，W＝Q＝1.26×105J；
R1、R2并联时，总电阻：
R并=R1R2R1+R2=18Ω×18Ω18Ω+18Ω=9Ω，
高挡的实际功率为：
P高实=Wt=1.26×105J21×60s=100W，
根据P=U2R得实际电压为：
U实=P高实R并=100W×9Ω=30V。
答：（1）R1的阻值是18Ω；
（2）中挡加热的功率是72W；
（3）用高挡将15℃的水加热到75℃用时21min，实际电压是30V。
29．【解答】解：（1）在实验中，通过小车在水平面上滑行的距离反映阻力对运动的影响；
（2）图中刻度尺的分度值为1cm，则小车在木板上滑行的距离为69.0cm；
（3）毛巾、棉布、木板依次越来越光滑，阻力也越来越小，从小车前进的距离来看，阻力越小，小车速度减小的就越慢，小车运动的距离越远；
由题意可知，小车从斜面上同一高度处滑下，所以小车到达毛巾表面、棉布和木板表面的水平面时的速度相等，而且小车最后在毛巾表面、棉布表面和木板表面上都会停下来；所以小车在毛巾表面、棉布表面以及木板表面运动过程中的速度变化量相等；
（4）根据实验结果推理可得：运动的物体，如果不受力时，小车将保持原速度做匀速直线运动；
（5）此实验是由伽利略完成的，实验证明力不是维持物体运动的原因，牛顿在实验基础上进一步推理概括出牛顿第一定律；
故选B；
（6）当秋千运动到最高点时，人和秋千在这一瞬间是静止的，所以当此时外力全部消失时，人和秋千都会保持静止的状态不再改变。故只有选项D符合题意。
（7）木块在水平面上运动，受到竖直向上的支持力、竖直向下的重力、水平向左的滑动摩擦力和斜向上的拉力，此时木块对水平面压力变小，滑动摩擦力变小，此时滑动摩擦力小于拉力；
当弹簧测力计在竖直方向调零时，挂钩受到重力作用，零点远离拉环。当弹簧测力计水平使用时，挂钩的重力对测量没有影响，零点靠近拉环，所以弹簧测力计在竖直调零，在水平拉动木块时，测量的力小于实际的滑动摩擦力，所以滑动摩擦力的大小大于弹簧测力计的示数。
故答案为：（1）小车在水平面滑行的距离；（2）69.0cm；（3）远；慢；相等；（4）做匀速直线运动；（5）B；（6）D； （7）小于；弹簧测力计没有水平方向拉动木块做匀速直线运动；大于；弹簧测力计应在水平方向上调零。
30．【解答】解；（1）为了使像成在光屏的中央，实验前将烛焰、凸透镜和光屏的中心调整到同一高度；
（2）物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距，即f＜v＜2f；
在折射现象中光路是可逆的，当物距为24cm，像距为12cm，所以可以得到像距为24cm，物距一定是12cm；
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距，由此利用u＝v＝16cm＝2f，所以此凸透镜焦距是8cm；
物距小于焦距成正立放大虚像，应用是放大镜；
（3）根据表格中获得的信息，当凸透镜成实像时，随着物距的减小，像距逐渐增大，并且像也变大；
故答案为：（1）同一高度；（2）f＜v＜2f；12；8；正立；（3）凸透镜成实像时，随着物距的减小，像距逐渐增大，并且像也变大。
31．【解答】解：（1）连接图甲电路时，为保护电路，开关必须断开，且将滑动变阻器的滑片P移至阻值最大处，即最左端；
（2）因电压表串联在电路中，电压表相当于断路，小灯泡不发光；
电压表测量电源电压，因为电源是两节新干电池组成，每节干电池电压为1.5V，电压表读数大约等于3V；
（3）因电压表要与小灯泡并联，且图中连接灯泡右端和电压表“﹣”接线柱的导线错误，改正后如下图：

（4）电流表无示数，电路中没有电流经过，但电压表有示数，说明电压表与电源间无断路，所以小灯泡断路；
（5）因为小灯泡标有“2.5V”字样，即小灯泡在电压2.5V时能正常发光，所以电压表的示数为2.5V；
由如图乙可知，电流表选择“0﹣0.6A”的量程，分度值为0.02A，电流表的示数为0.3A，则小灯泡的额定功率为：P＝UI＝2.5V×0.3A＝0.75W。
故答案为：（1）断开；左；（2）不发光；3；（3）如图所示；（4）断路；（5）0.3；0.75。
32．【解答】解：（1）分析表中的5组数据，发现每一组的光强与电阻的乘积是一定的，都是36Ω•cd，
所以电阻R与光强E的关系式为：R=36Ω⋅cdE，
第三次，光强是3.0cd，那么光敏电阻的阻值R=36Ω⋅cd3.0cd=12.0Ω；
（2）当光敏电阻接收到的光照强度达到4.0cd时，根据表格中的数据可知，此时光敏电阻的阻值为9.0Ω；
此时电路中的总电阻为：R总＝R+R0＝9.0Ω+15Ω＝24Ω；
由此时电路中的电流为：I=UR总=6V24Ω=0.25A；
即继电器的衔铁被吸合时，线圈中的电流大于或等于0.25A；
（3）读图可知，当光照减弱时，电阻增大，电磁铁磁性减弱，所以衔铁会在弹簧的作用下弹向上方，与上方的M、N接触，电铃工作报警。
故答案为：（1）12.0；（2）0.25；（3）上。
33．【解答】解：（1）正方体到光反射器之间的距离为30km，则光所走的路程为2×30km＝60km，光从P点射出到射回Q点所用的时间为：t=sv=60km3×105km/s=2×10﹣4 s；
（2）正方体有四个侧面，则有四个侧面中心点处，由图可知正方体快速转动一周，光反射器能接收到4次激光的照射；
（3）正方体与对面山顶光反射器间距离用d（单位：m）表示，则每反射一次光所走的路程为2d，正方体快速转动一周，光反射器能接收到4次激光的照射，当正方体的转速为n圈/秒时，光每秒所走的路程为2d×4×n＝8nd，故选：A。
故答案为：（1）2×10﹣4；（2）4；（3）A。
