【备考2022】2021中考物理真题分类汇编-透镜及其应用-填空题、简答题（含答案31题）

【备考2022】2021中考物理真题分类汇编-透镜及其应用-填空题、简答题（含答案31题）

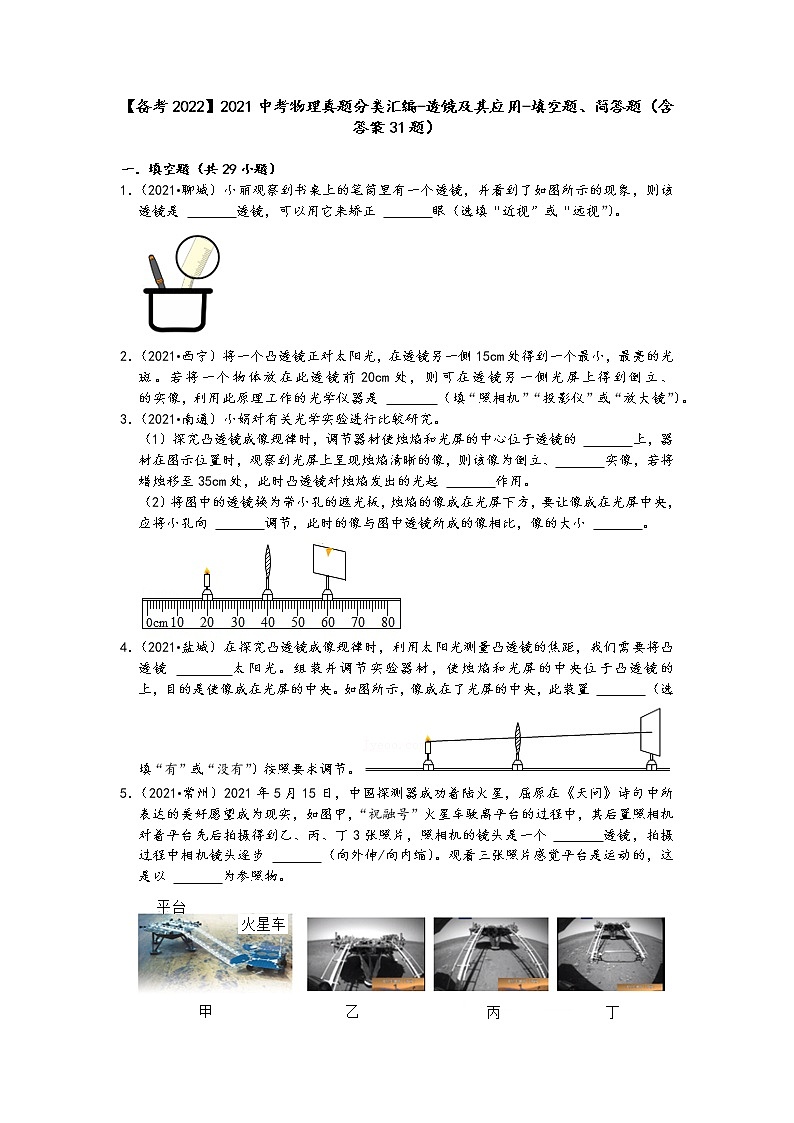

一．填空题（共29小题）

1．（2021•聊城）小丽观察到书桌上的笔筒里有一个透镜，并看到了如图所示的现象，则该透镜是 　   　透镜，可以用它来矫正 　   　眼（选填“近视”或“远视”）。

2．（2021•西宁）将一个凸透镜正对太阳光，在透镜另一侧15cm处得到一个最小，最亮的光斑。若将一个物体放在此透镜前20cm处，则可在透镜另一侧光屏上得到倒立、　   　的实像，利用此原理工作的光学仪器是 　   　（填“照相机”“投影仪”或“放大镜”）。

3．（2021•南通）小娟对有关光学实验进行比较研究。

（1）探究凸透镜成像规律时，调节器材使烛焰和光屏的中心位于透镜的 　   　上，器材在图示位置时，观察到光屏上呈现烛焰清晰的像，则该像为倒立、　   　实像，若将蜡烛移至35cm处，此时凸透镜对烛焰发出的光起 　   　作用。

（2）将图中的透镜换为带小孔的遮光板，烛焰的像成在光屏下方，要让像成在光屏中央，应将小孔向 　   　调节，此时的像与图中透镜所成的像相比，像的大小 　   　。

4．（2021•盐城）在探究凸透镜成像规律时，利用太阳光测量凸透镜的焦距，我们需要将凸透镜 　   　太阳光。组装并调节实验器材，使烛焰和光屏的中央位于凸透镜的 　   　上，目的是使像成在光屏的中央。如图所示，像成在了光屏的中央，此装置 　   　（选填“有”或“没有”）按照要求调节。

5．（2021•常州）2021年5月15日，中国探测器成功着陆火星，屈原在《天问》诗句中所表达的美好愿望成为现实，如图甲，“祝融号”火星车驶离平台的过程中，其后置照相机对着平台先后拍摄得到乙、丙、丁3张照片，照相机的镜头是一个 　   　透镜，拍摄过程中相机镜头逐步 　   　（向外伸/向内缩）。观看三张照片感觉平台是运动的，这是以 　   　为参照物。

6．（2021•朝阳）在探究凸透镜成像规律的实验中，向水透镜内注入适量的水，调节蜡烛、光屏的位置如图所示，发现光屏上得到一个倒立的、　   　的实像。保持蜡烛位置不动，向水透镜内继续注水，将光屏向靠近水透镜的方向移动，又得到蜡烛清晰的像。这一过程模拟了 　   　（选填“近视眼”或“远视眼”）的形成。

7．（2021•广元）每年6月6日是全国爱眼日，提醒同学们读写时应该保持明视距离，有些同学由于过度使用电子产品导致近视即晶状体太 　   　（选填“厚”或“薄”），需配戴 　   　透镜来矫正。

8．（2021•广州）（1）如图1，我国敦煌的塔式光热电站通过平面镜把太阳光反射后汇聚到吸热塔，其中某束光的传播路径如图2所示，在图2中画出平面镜的位置。（用“|”表示平面镜）

（2）如图3，来自于物体MN的三束光线a、b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点。

①在图3中画出b、c经透镜后的光线。

②MN经透镜所成像的性质是 　   　（选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）

。

③若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点 　   　（选填“向左移动”“向右移动”或“不动”）。

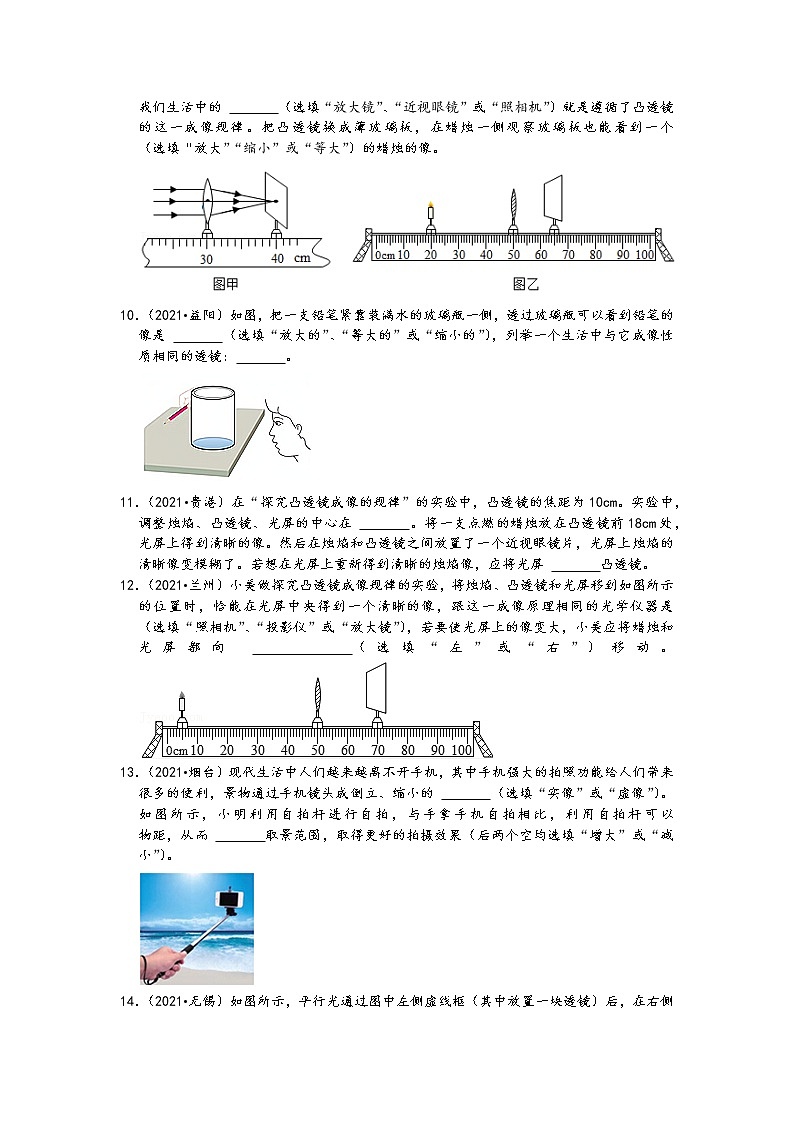

9．（2021•荆门）小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为 　   　cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立 　   　（选填“放大”“缩小”或“等大”）的像，我们生活中的 　   　（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个 　   　（选填“放大”“缩小”或“等大”）的蜡烛的像。

10．（2021•益阳）如图，把一支铅笔紧靠装满水的玻璃瓶一侧，透过玻璃瓶可以看到铅笔的像是 　   　（选填“放大的”、“等大的”或“缩小的”），列举一个生活中与它成像性质相同的透镜：　   　。

11．（2021•贵港）在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。实验中，调整烛焰、凸透镜、光屏的中心在 　   　。将一支点燃的蜡烛放在凸透镜前18cm处，光屏上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。若想在光屏上重新得到清晰的烛焰像，应将光屏 　   　凸透镜。

12．（2021•兰州）小美做探究凸透镜成像规律的实验，将烛焰、凸透镜和光屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是 　   　（选填“照相机”、“投影仪”或“放大镜”），若要使光屏上的像变大，小美应将蜡烛和光屏都向 　   　（选填“左”或“右”）移动。

13．（2021•烟台）现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头成倒立、缩小的 　   　（选填“实像”或“虚像”）。如图所示，小明利用自拍杆进行自拍，与手拿手机自拍相比，利用自拍杆可以 　   　物距，从而 　   　取景范围，取得更好的拍摄效果（后两个空均选填“增大”或“减小”）。

14．（2021•无锡）如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）

（1）操作：将光屏 　   　。

（2）判断方法：　   　。

15．（2021•贺州）人眼的晶状体和角膜的共同作用相当于一个 　   　（选填“凸”或“凹”）透镜；小明由于平时不注意用眼，造成了眼睛近视，他应通过佩戴 　   　（选填“凸”或“凹”）透镜的眼镜来矫正视力。

16．（2021•黑龙江）如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、　   　的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处，放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向 　   　移动（选填“左”或“右”）。

17．（2021•大庆）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现了烛焰清晰的像，像的性质是倒立的 　   　（选填“放大”或“缩小”）的实像，　   　（选填“照相机”或“投影仪”或“放大镜”）就是根据这一原理工作的；

（2）若将蜡烛和光屏对调，光屏上 　   　（选填“能”或“不能”）呈现烛焰清晰的像；

（3）若用不透明纸片将凸透镜的镜面遮挡住一小部分，此时光屏上 　   　（选填“烛焰的像不完整”或“会有纸片的像”或“烛焰的像变暗了些”）。

18．（2021•绥化）近年来，机器人已广泛应用于生产生活中，机器人上的摄像头与 　   　（选填“照相机”“投影仪”或“放大镜”）成像原理相同；小明患有近视眼，他佩戴的眼镜镜片应该是 　   　透镜。

19．（2021•吉林）在疫情防控期间，进入公共场所需要出示“吉祥码”，扫描“吉祥码”的摄像头相当于 　   　透镜，当摄像头远离“吉祥码”图片时，所成像的大小会变 　   　。

20．（2021•黔东南州）2021年4月25日，台江县“乡村振兴•苗族姊妹节民俗文化周”在美丽的翁你河畔拉开帷幕。如图所示是两位苗家美女用手机在直播“姊妹节”活动场景。利用手机拍照时，通过镜头成的是 　   　立（选填“正”或“倒”）缩小的 　   　（选填“实”或“虚”）像；手机直播是利用 　   　（“声波”或“电磁波”）把信息传递到远方的。

21．（2021•黑龙江）王老师需要摘下眼镜才能看清远处来的是哪位同学，他患的是 　   　（选填：“近视眼”、“远视眼”），需要佩戴 　   　（选填：“凸透镜”、“凹透镜”）矫正。

22．（2021•张家界）把带双箭头的图片放在圆柱形透明玻璃杯后适当位置并在玻璃杯中加入适量的水，看到的情景如图所示，图甲与 　   　，图乙与 　   　光学仪器成像的原理相同（两空均选填“照相机”、“投影仪”、“放大镜”或“近视眼镜”）。

23．（2021•天水）如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个 　   　透镜，二维码经摄像头扫描成倒立、　   　（选填“缩小”、“等大”或“放大”）的实像。

24．（2021•南充）凸透镜可用于 　   　（选填“远视”或“近视”）眼的矫正，手机的镜头相当于一个凸透镜，若某手机镜头焦距为5cm，用它扫描健康码时，为保证扫描清晰，手机到健康码的距离应大于 　   　cm。

25．（2021•云南）用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 　   　cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向 　   　（选填“左”或“右”）调节，才能在光屏上重新成清晰的像。

26．（2021•湖州）小明用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）无法正常对焦，拍出的照片模糊，此时像成在感光器（相当于光屏） 　   　（选填“前”或“后”）。小明发现将 　   　透镜紧靠在手机镜头上可以解决这一问题，从而理解了手机微距镜头的工作原理。

27．（2021•遂宁）学校“护眼小分队”自制了一个水凸透镜，来展示近视眼、远视眼的成因及矫正方法，水凸透镜的厚薄可通过注射器注入透镜的水量来调节。实验器材如图中位置时，光屏上得到烛焰清晰的像；接着他推动活塞使水凸透镜变厚，发现光屏上的像变模糊，将蜡烛适当靠近透镜，像又变清晰；若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当位置安装一个合适的 　   　（选填“凹”或“凸”）透镜。此过程模拟的是 　   　（选填“近视眼”或“远视眼”）的成因及矫正方法。

28．（2021•成都）眼睛的角膜和晶状体类似于 　   　透镜。青少年如果长时间使用电子产品，缺乏户外活动，就可能患上近视。患近视后需要佩戴 　   　透镜进行矫正。

29．（2021•自贡）每年6月6日是“爱眼日”，如图1所示中的 　   　图（选填“甲”或“乙”）是近视眼的成像示意图；CCTV“广而告之”栏目曾播放过一段公益广告（如2图所示），图中通过插座接入电路的用电器同时工作时，很有可能烧断保险丝，这说明电路中电流过大的原因之一是 　   　。

二．解答题（共2小题）

30．（2021•永州）凸透镜对光线有 　   　（选填“会聚”或“发散”）作用；如图中物体长度是 　   　cm。

31．（2021•呼和浩特）小明同学与小亮同学讨论：光学中有关放大镜的问题。小明同学说：“通过放大镜用眼睛观察物体，总是比实际物体大，所以叫放大镜”；小亮同学说：“物理学是条件学，如果条件合适，通过放大镜用眼睛观察物体，还可以看到比实际物体小，或等大的物体。”亲爱的同学，你认为他们的说法，哪个正确？请利用学习过的光学知识，做出正确的解释。

参考答案与试题解析

一．填空题（共29小题）

1．【解答】解：由图可看出物体的图像变大了，所以该镜是凸透镜；远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该镜可以用以矫正远视眼。

故答案为：凸；远视。

2．【解答】解：将一个凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜焦距为15cm；

将一物体放在此透镜前20cm处，f＜20cm＜2f，成倒立、放大的实像，其应用是投影仪。

故答案为：放大；投影仪。

3．【解答】解：（1）探究凸透镜成像规律时，调节器材使蜡烛、凸透镜、光屏三者在同一条直线上，也就是使烛焰和光屏的中心位于凸透镜的主光轴上，像才能成在光屏的中央，便于观察；

由图知，此时v＝60cm﹣40cm＝20cm，u＝40cm﹣20cm＝20cm，即v＝u，所以此时成倒立、等大的实像；

因为凸透镜对光线有会聚作用，所以若将蜡烛移至35cm处，此时凸透镜对烛焰发出的光仍然起会聚作用；

（2）将图中的透镜换为带小孔的遮光板，烛焰发出的光沿直线传播，通过小孔在光屏上会聚成倒立的实像。已知烛焰的像成在光屏下方，要让像成在光屏中央，应将小孔向上调节；因为像距等于物距，所以像物等大，所以此时的像与图中透镜所成的像相比，像的大小不变。

故答案为：（1）主光轴；等大；会聚；（2）上；不变。

4．【解答】解：利用太阳光测量凸透镜焦距，应让凸透镜正对太阳光，白纸应与凸透镜平行，来回移动透镜，找到最小最亮的光斑，光斑到透镜中心的距离即为焦距；

为了使像成在光屏中央，需要调整烛焰、凸透镜光心和光屏中心在同一高度，在凸透镜的主光轴上；

由图可知，此时烛焰、凸透镜光心和光屏中心没有在同一高度上，没有按照要求调节。

故答案为：正对；主光轴；没有。

5．【解答】解：照相机的镜头是一个凸透镜；由图可知，像越来越小，这说明像距是变小的，物距变大，即照相机的镜头向内缩；

此过程中，照相机与平台之间发生了位置的变化，以照相机为参照物，感觉平台是运动的。

故答案为：凸；向内缩；照相机。

6．【解答】解：据图可知，此时的物距大于像距，所以成倒立、缩小的实像；

保持蜡烛位置不动，向水透镜内继续注水，则水透镜的焦距变短，成的像像距变短，光屏需向靠近水透镜的方向移动，故这一过程模拟了近视眼的形成。

故答案为：缩小；近视眼。

7．【解答】解：近视眼是由于晶状体太厚，折光能力太强（也可能是由于眼球的前后方向距离太长），近视眼看远处的物体时，将像成在视网膜的前面；为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，所以应佩戴发散透镜即凹透镜进行矫正。

故答案为：厚；凹。

8．【解答】解：（1）由图可知，反射光线与入射光线的角平分线与法线重合，反射角等于入射角，据此做出法线，法线与镜面是垂直的，据此做出镜面，如图所示：

；

（2）①由图可知，a平行于主光轴的光线，经过凸透镜后会过焦点，即焦点的位置在30cm刻度线处；b和c也是平行于主光轴的光线，经过凸透镜后会过焦点，如图所示：

；

②根据①可知，凸透镜的焦距为30.0cm﹣20.0cm＝10.0cm，此时的物距在一倍焦距和二倍焦距之间，成倒立、放大的实像；③物体MN往透镜方向移动2cm，a仍然是平行于主光轴的光线，经过凸透镜后会过焦点，即a经过透镜后的光线过主光轴的点不动。

故答案为：（1）如图；（2）①如图；②倒立放大的实像；③不动。

9．【解答】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f＝40.0cm﹣30.0cm＝10.0cm。

（2）由图知，当蜡烛在刻度尺的20cm处，物距u＝50.0cm﹣20.0cm＝30.0cm＞10.0cm，物体在凸透镜的二倍焦距以外，成倒立、缩小的实像；照相机就是遵循了凸透镜的这一成像规律；

（3）把凸透镜换成薄玻璃板，薄玻璃板相当于平面镜，在蜡烛一侧观察玻璃板会看到一个正立、等大的虚像，虚像在光屏上无法呈现。

故答案为：10.0；缩小；照相机；等大。

10．【解答】解：装满水的玻璃瓶相当于是一个凸透镜，把一支铅笔紧靠装满水的玻璃瓶一侧，物距小于焦距，则透过玻璃瓶可以看到铅笔的像是放大的；放大镜成正立、放大的虚像。

故答案为：放大的；放大镜。

11．【解答】解：实验中，应调整烛焰、凸透镜、光屏的中心大致在同一高度上，这样烛焰的像才能成在光屏的中央；在蜡烛和凸透镜之间放一个近视眼镜片，由于近视眼镜是凹透镜，对光线具有发散作用，使得像推迟会聚，像成在了光屏的后方，应将光屏向远离凸透镜的方向移动适当的距离，可在光屏上再次得到清晰的像。

故答案为：同一高度；远离。

12．【解答】解：（1）由图知，物距大于像距。凸透镜成像时，物距大于像距成倒立、缩小的实像，应用于照相机；

（2）保持凸透镜的位置不变，要使屏上的像变大些，应减小物距，增大像距，即应将蜡烛靠近透镜，光屏远离透镜，也就是蜡烛和光屏都向右移动。

故答案为：照相机；右。

13．【解答】解：手机的摄像头相当于一个凸透镜，景物通过手机镜头成倒立、缩小的实像。

凸透镜成实像时，物距越大，像距越小，像越小，所以利用自拍杆与直接拿手机自拍相比，利用自拍杆可以增大物距，减小像的大小，从而增大取景范围，取得更好的拍摄效果。

故答案为：实像；增大；增大。

14．【解答】解：（1）由于凸透镜对光线具有会聚作用，可以将光屏向左移动，减小光屏到凸透镜的距离；

（2）若能在光屏上观察到比透镜直径小的光斑，说明该透镜对光线具有会聚作用，为凸透镜。

故答案为：（1）向左移动；（2）若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜。

15．【解答】解：人眼的晶状体和角膜的共同作用相当于一个凸透镜。近视眼是因为晶状体太厚，折光能力太强，或者眼球在前后方向上太长，来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行矫正。

故答案为：凸；凹。

16．【解答】解：

（1）由图可知，此时u＝50cm﹣20cm＝30cm＞2f，物距大于2倍焦距，成倒立缩小的实像；

（2）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，光屏要远离凸透镜，即向右移动。

故答案为：缩小；右。

17．【解答】解：（1）如图所示，此时物距为15.0cm，即物距大于一倍焦距，小于二倍焦距，凸透镜成倒立放大的实像，应用这一原理可制成投影仪；

（2）若将蜡烛和光屏对调，根据光路可逆可知，光屏上能呈现烛焰清晰的像；

（3）凸透镜被遮住一部分，光屏上仍然会出现完整的像，但是通过凸透镜的光线减少，所成的像会变暗一些。

故答案为：（1）放大；投影仪；（2）能；（3）烛焰的像变暗了些。

18．【解答】解：

（1）摄像头相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相同；

（2）小明患有近视眼，物体通过眼睛所成的像成在视网膜的前方，由于凹透镜对光线具有发散作用，所以需要配戴凹透镜来矫正近视眼。

故答案为：照相机；凹。

19．【解答】解：扫描“吉祥码”的摄像头相当于一个凸透镜，其成像原理与照相机相同；

当摄像头远离“吉祥码”图片时，物距变大，像距变小，所成像的大小会变小。

故答案为：凸；小。

20．【解答】解：照相机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像。

手机直播是利用电磁波传递信息。

故答案为：倒；实；电磁波。

21．【解答】解：王老师需要摘下眼镜才能看清远处来的是哪位同学，这说明王老师能看清远处的物体，所以王老师的眼睛是远视眼，可以用凸透镜的镜片进行矫正。

故答案为：远视眼；凸透镜。

22．【解答】解：未放水杯前，箭头的方向都是向右的；

甲图中，下面的箭头的方向不变，成的是正立的、放大的像，则是正立、放大的虚像，其应用是放大镜；

乙图中，下面的箭头的方向发生了改变，成的是倒立、缩小的像，其应用是照相机。

故答案为：放大镜；照相机。

23．【解答】解：手机摄像头相当于凸透镜，手机扫描二维码，二维码在2倍焦距以外，此时成倒立、缩小的实像。

故答案为：凸；缩小。

24．【解答】解：远视眼观察物体时，像成在视网膜的后方，所以用凸透镜来矫正；摄像机的镜头相当于一个凸透镜，当物体位于其二倍焦距以外时，物体在凸透镜中成倒立缩小的实像，如果摄像头的焦距为5cm时，为了成清晰的像，人到摄像头的距离应大于10cm。

故答案为：远视；10。

25．【解答】解：由图可知，此时物距大于像距，在光屏上成像，说明成的是倒立缩小的实像，为照相机的应用，物距应该大于二倍焦距，像距在一倍焦距和二倍焦距之间，即应大于10cm小于20cm，所以此时的像距可能是18cm；

近视镜是凹透镜，对光线具有发散作用，会延迟光的会聚，所以把近视镜片放在蜡烛和凸透镜之间，应将光屏向右移动。

故答案为：18；右。

26．【解答】解：用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）无法正常对焦，拍出的照片模糊，此时像成在感光器的后面，可以利用凸透镜对光的会聚作用，放在手机镜头上，像就会成在感光器上了。

故答案为：后；凸。

27．【解答】解：向水凸透镜内注入适量的水，使水凸透镜的焦距变短，会聚能力越强，故若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当位置安装一个对光线有发散作用的凹透镜；近视眼镜是凹透镜，对光线由发散作用；此过程模拟的是近视眼的成因及矫正方法。

故答案为：凹；近视眼。

28．【解答】解：（1）人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏，外界物体在视网膜上所成的像是倒立、缩小的实像；

（2）青少年如果长时间使用电子产品，缺乏户外活动，就可能患上近视，此时的像会成在视网膜的前方，需要佩戴具有发散作用的凹透镜进行矫正。

故答案为：凸；凹。

29．【解答】解：甲图将光线会聚在视网膜后方，因此甲图表示远视眼；乙图将光线会聚在视网膜前方，因此乙图表示近视眼；

通过插座接入电路的用电器同时工作时，总功率过大，由P＝UI可知，干路电流会过大，根据焦耳定律可知，电流过大时，保险丝会产生过多的热量，容易烧断保险丝。

故答案为：乙；总功率过大。

二．解答题（共2小题）

30．【解答】解：（1）凸透镜对光线有会聚作用；

（2）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm＝0.1cm；物体左侧与0刻度线对齐，右侧示数为3.10cm，所以物体的长度为：L＝3.10cm。

故答案为：会聚；3.10。

31．【解答】解：放大镜是凸透镜，看近处物体时，若物距小于1倍焦距，此时成正立、放大的虚像，可以作为放大镜使用；当看远处物体时，若物距大于2倍焦距，此时成倒立缩小的实像；若物距等于2倍焦距，此时成倒立等大的实像；若物距大于1倍焦距且小于2倍焦距，此时成倒立放大的实像。
