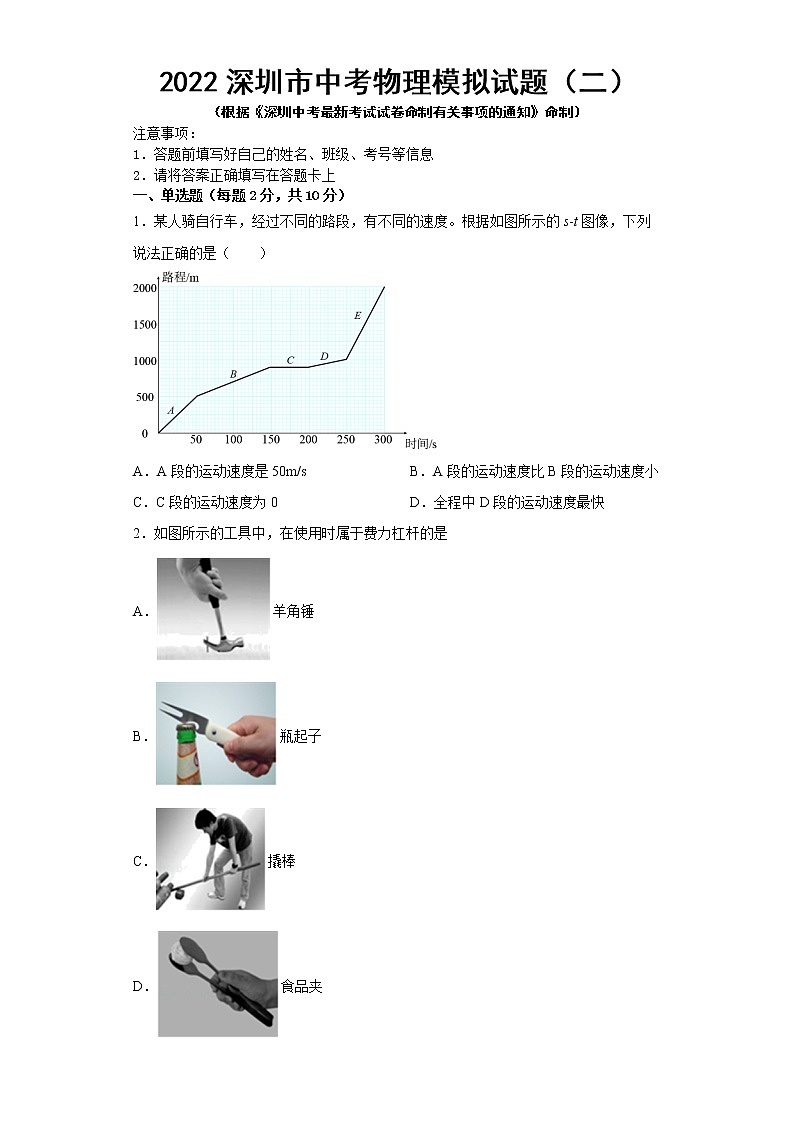

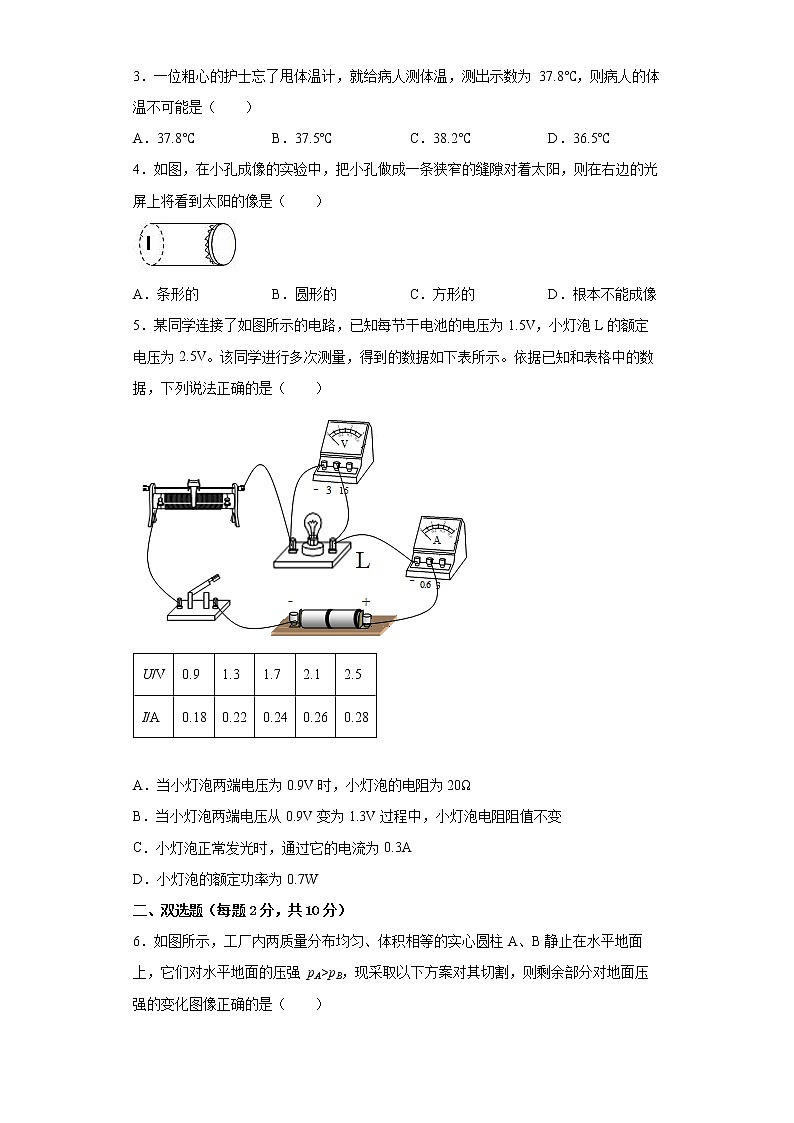

2022深圳市中考物理模拟试题（二）（根据《深圳中考最新考试试卷命制有关事项的通知》命制）注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题（每题2分，共10分）1．某人骑自行车，经过不同的路段，有不同的速度。根据如图所示的s-t图像，下列说法正确的是（　　）A．A段的运动速度是50m/s B．A段的运动速度比B段的运动速度小C．C段的运动速度为0 D．全程中D段的运动速度最快2．如图所示的工具中，在使用时属于费力杠杆的是A．羊角锤B．瓶起子C．撬棒D．食品夹3．一位粗心的护士忘了甩体温计，就给病人测体温，测出示数为 37.8℃，则病人的体温不可能是（　　）A．37.8℃ B．37.5℃ C．38.2℃ D．36.5℃4．如图，在小孔成像的实验中，把小孔做成一条狭窄的缝隙对着太阳，则在右边的光屏上将看到太阳的像是（　　）A．条形的 B．圆形的 C．方形的 D．根本不能成像5．某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。该同学进行多次测量，得到的数据如下表所示。依据已知和表格中的数据，下列说法正确的是（　　）U/V0.91.31.72.12.5I/A0.180.220.240.260.28 A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20ΩB．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变C．小灯泡正常发光时，通过它的电流为0.3AD．小灯泡的额定功率为0.7W二、双选题（每题2分，共10分）6．如图所示，工厂内两质量分布均匀、体积相等的实心圆柱A、B静止在水平地面上，它们对水平地面的压强 pA>pB，现采取以下方案对其切割，则剩余部分对地面压强的变化图像正确的是（　　）A．B．   C． D．7．如甲图所示，小球从竖直放置的弹簧上方一定高度处由静止开始下落，从a处开始接触弹簧，压缩至c处时弹簧最短，从a至c处的过程中，小球在b处速度最大，小球的速度v和弹簧被压缩的长度ΔL之间的关系如乙图所示，不计空气阻力，则从a至c处的过程中，下列说法中正确的是（　　）A．小球在ab段所受弹力大于重力，处于加速运动阶段B．小球在b点时受到的弹力等于自身重力，速度最大C．小球在bc段所受弹力大于重力，处于减速运动阶段D．小球在c点速度为零，处于平衡状态8．小新用弹簧测力计挂着实心圆柱体，并将其浸没在水中，然后将其缓慢拉出水面，忽略水面高度变化。弹簧测力计示数随圆柱体上升高度的变化情况如图乙所示，圆柱体不吸水。下列说法中正确的是（　　）A．圆柱体浸没在水中时受到的浮力为4N B．圆柱体的高度为10cmC．当h＝20cm时，圆柱体上表面与水面相平 D．圆柱体的密度为5×103kg/m39．如图所示，电源电压保持不变。开关S闭合，将变阻器滑片P由中点位置向右移动的过程中，下列说法正确的是（　　）A．电流表A1的示数不变B．电压表V的示数变小C．电流表A示数与电流表A1示数之差变大D．电压表V示数与电流表A1示数的乘积不变10．关于电现象与磁现象，以下说法错误的是（　　）A．磁体周围存在着磁场B．街边的路灯总是同时亮同时灭，因此路灯都是串联C．磁体外部的磁感线都是从磁体的N极出发，回到S极的D．“司南之杓，投之于地，其柢指南”，这说明“柢”指向地磁场的南极三、作图题（每题2分，共4分）11．如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。12．如图所示，将装有90℃热牛奶的奶瓶放入20℃的水中，15min后，水和牛奶的温度均为40℃，试在图乙中分别画出容器中水的温度和奶瓶中牛奶的温度随时间变化的大致图像。四、填空及实验题（每空1分，作图1分，共22分）13．探究浮力的大小跟哪些因素有关的实验的部分操作以及装置静止时测力计指针的位置如图所示． (1)图b中测力计的示数为________N，由b、c所示实验可得出的结论是：物体所受浮力的大小跟_____有关．(2)由c、d所示实验得出的结论是：________．(3)由图中提供的数据，可以求出盐水的密度为____________kg/m3．14．小华在“探究电流跟电阻的关系”的实验中，设计了如图甲所示的电路．（1）请根据图甲，用笔画线代替导线，将图乙中的电路连接完整．(          )（2）闭合开关后发现，电流表示数为零，电压表有明显偏转，则该电路故障是 _________ 处断路．（3）小华排除电路故障后，先将5Ω的定值电阻接入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数如图丙所示，记下此时的电流值．取下5Ω的电阻，再分别接入10Ω、15Ω的电阻，移动滑动变阻器的滑片，使电压表的示数均为 ________ V，记下对应的电流值．通过实验可得出的结论是：当电压一定时，电流与电阻成 _________ ．15．如图是手机工具箱中的一款工具，根据图中显示的信息可知其测量的是声音的______（选填“音调”或“响度”或“音色”）。16．在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。 （1）如图甲所示是小明已经连接的部分实验电路，小明的不当操作是_________。（2）请用笔画线代替导线在答题卡上帮小明将图甲所示的实物电路按照安全要求连接完整_________。（3）连接完电路闭合开关，发现小灯泡不亮，若是因为滑动变阻器的故障应该还能观察到________现象。（4）排除故障后，闭合开关，调节滑动变阻器使小灯泡在多个不同电压下工作，观察小灯泡的亮度井记下电压表、电流表的示数，当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_________W。在图丙中，图线_________可能是该小灯泡的U-I关系图线。（5）实验中小明发现电压表损坏了，他向老师借了一个阻值的定值电阻和一个单刀双掷开关，借助原有器材，重新设计了一个测量小灯泡额定功率的电路。①请帮小明在图丁中将电路补充完整（要求电路在使用中不得重新连接）_________。 ②写出两个主要的测量步骤：步骤1：____________；步骤2：____________。五、计算题（第17题7分，第18题9分，共16分）17．某桥边设置这样一块标识牌如图所示。现有一辆货车准备通过该桥，已知货车自身重4×104N，货车上装有体积为6m3的石子，石子的密度为3g/cm3。求：(1)货车自身的质量为多少吨？(2)货车上石子的质量的大小；(3)请通过计算说明这辆车能否从该桥上安全通过？18．如图所示的电路中，电源电压恒定为4.5V，电流表示数为0.5A时，电压表V1的示数为3V。当把滑动变阻器的滑片移到最右端时，电流表示数变为0.3A．求： (1)电压表V2的示数；(2)电阻R1的电阻值；(3)滑动变阻器的最大电阻；(4)滑片移到最右端时，V1的示数。(5)滑片移到最右端时，此时电路消耗的总功率。六、综合题（每空2分，共8分）19．（1）图中物体长度为_______cm。（2）如图，画出入射光线AO的反射光线，并标明反射角的大小。(        ) （3）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线。(        )
参考答案：1．CA．由图可知，A段的路程为500m，时间为50s，所以A段的速度为故A错误；B．B段的路程为时间为速度为所以故B错误；C．由图可知，C段的路程为0，则速度也为0，故C正确；D．由图可知，D段的路程为100m，时间为50s，则速度为因为所以D段速度不是最快的，故D错误。故选C。2．DA．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；B．瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；C．撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D符合题意。3．C由于体温计的特殊构造，即液泡上方有一很细的缩口，在离开人体读数时，体温计液注不会下降，护士忘了甩体温计，就给病人测体温，测出示数为37.8℃，病人的体温可能小于或等于37.8℃，不可能是38.2℃。故选C。4．B在小孔成像的实验中，所成像的形状与光源形状有关，与小孔形状无关，把小孔做成一条狭窄的缝隙对着太阳，则在右边的光屏上将看到太阳的倒立的实像，是圆形的。故选B。5．DA．由表格中的数据知，当小灯泡两端电压为0.9V时，由得小灯泡的电阻为5Ω，故A错误；B．由表格中的数据知，当小灯泡两端电压为1.3V时，通过小灯泡的电流为0.22A，由得小灯泡的电阻为5.9Ω，比电压为0.9V时小灯泡的电阻大，故B错误；CD．灯泡L的额定电压为2.5V，由表格中的数据知，小灯泡正常发光时，通过它的电流为0.28A，小灯泡的定功率为P额=U额×I额=2.5V×0.28A=0.7W故C错误，D正确；故选D。6．BC因为水平面上的物体对地面的压力和自身的重力相等，所以质量分布均匀、实心正方体对水平地面的压强为由于pA＞pB，hA＜hB，故ρA＞ρB，由于VA=VB，故mA＞mB。A．若沿竖直方向切去相同的宽度Δd，剩余部分的高度和密度不变，所以，它们对地面的压强不变，图像应该是平行于坐标横轴的直线，故A错误；B．若均沿水平方向切去相同的厚度Δh，由于ρA＞ρB，根据p=ρgh，可知ΔpA=pAgΔh＞ΔpB= pBgΔh圆柱体A对地面的压强减小的较快，圆柱体B对地面的压强减小的较慢，由于A的高度小，先被切完，故B正确；C．水平切去相同的质量Δm，则圆柱体A减小的压强为圆柱体B减小的压强为由于SA＞SB，则圆柱体A对地面的压强减小的较慢，圆柱体B对地面的压强减小的较快，由于B的质量小，先被切完，故C正确；D．水平切去相同的体积ΔV，当切去的体积等于物体的体积时pA=pB=0图像上pA和pB不同时为0，故D错误。故选BC。7．BCA．小球在ab段时，弹簧的形变量较小，小球受到竖直向上的弹力小于自身竖直向下的重力，合力向下，所以小球做向下的加速运动，故A错误；B．小球在b点时，小球受到竖直向上的弹力等于自身竖直向下的重力，合力为零，此时小球的速度最大，故B正确；C．小球在bc段时，弹簧的形变量较大，小球受到竖直向上的弹力大于自身竖直向下的重力，合力向上，所以小球做向下的减速运动，故C正确；D．小球在c点时，弹簧的形变量最大，小球受到竖直向上的弹力大于自身竖直向下的重力，合力向上，所以小球在c点时受到的弹力和小球自身重力不是一对平衡力，处于非平衡状态，故D错误。故选BC。8．BDA．由图乙知，当上升高度大于20cm时，圆柱体脱离水面，弹簧测力计示数F=5N，此时圆柱体处于空气中，圆柱体的重力:由图乙知，圆柱体上升高度在0~10cm时圆柱体浸没在水中，根据称重法可知，圆柱体浸没在水中时受到的浮力故A错误；D．由可得，圆柱体的体积圆柱体的质量:圆柱体的密度:故D正确；BC．当上升高度为20cm时，圆柱体刚脱离水面，所以圆柱体的高度为此时圆柱体下表面与水面相平，故BC错误。故选BD。9．AD如图所示，R1与R2并联，电流表A1测R1的电流，电流表A测量干路电流，电压表测电源电压，当滑片P向右移动时，接入电路的电阻变大。A．由于并联电路相互不影响，滑动变阻器滑片P由中点位置向右移动的过程中，R1支路的电流不变，所以电流表A1的示数不变，故A正确；B．电压表测量电源电压，电源电压不变，所以电压表V的示数不变，故B错误；C．滑动变阻器滑片P由中点位置向右移动的过程中，接入电路的电阻变大，根据欧姆定律，电压一定时，R2支路上电流变小，电流表A示数与电流表A1示数之差为R2的电流，所以电流表A示数与电流表A1示数之差变小，故C错误；D．由于电流表A1与电压表V示数都不变，电压表V示数与电流表A1示数的乘积不变，故D正确。故选AD。10．BDA．磁体周围存在着磁场，磁极之间的相互作用是通过磁场产生的，故A正确，不符合题意；B．街边的路灯是并联的，因为其中一盏灯坏了另外的灯依然可以亮；同时亮同时灭不是判断串联还是并联的依据，故B错误，符合题意；C．磁体外部的磁感线都是从磁体的N极出发，回到S极的，故C正确，不符合题意；D．“司南之杓，投之于地，其柢指南”，这里的“南”指的是地理的南方，因为地磁场的北极在地理的南极附近，这说明“柢”指向地磁场的北极。故D错误，符合题意。故选BD。11．用力蹬自行车前进时，后轮相当于主动轮，后轮相对于地面的运动趋势方向向后，则地面对后轮的静摩擦力方向向前；前轮相当于从动轮，前轮与地面接触点的运动趋势方向向前，则地面对前轮的静摩擦力方向向后，如图12．已知原来水温为20℃，热奶的温度为90℃，当把热奶的奶瓶放入温水中时，热量会从热奶传递给温水中，热奶的温度缓慢下降，温水的温度缓慢上升，15min后它们的温度相同，即水和牛奶的温度均为40℃，二者的温度不再变化，如下图所示：13．     3.6     物体浸在液体中的体积(或物体排开液体的体积)     物体所受浮力的大小跟液体的密度有关     1.1103（1）由图示测力计确定其分度值，读出其示数；分析图示实验现象，然后得出结论．（2）分析图示实验现象，然后得出结论．（3）根据图示实验求出物体在水与盐水中受到的浮力，然后根据浮力公式求出盐水的密度．（1）图b所示测力计，分度值为0.2N，示数为3.6N；由图a、b、c所示实验可知，物体开液体的密度相同而排开液体的体积不同，物体受到的浮力不同，由此可知，在液体密度相同的情况下，物体受到的浮力与物体排开液体的体积有关．（2）由图c、d所示实验可知，物体排开液体的体积相同而液体密度不同，物体受到的浮力不同，由此可知，在物体排开液体体积相同的情况下，物体受到的浮力与液体密度有关．（3）由图a、c所示实验可知，物体浸没在水中受到的浮力：F浮=5N-3N=2N，由图a、d所示实验可知，物体浸没在盐水中受到的浮力F浮′=5N-2.8N=2.2N，设物体体积为V，由浮力公式：F浮=ρgV排，F浮=ρ水gV，F浮′=ρ盐水gV，则盐水的密度：ρ盐水===1.1103kg/m3.14．          定值电阻     1.5     反比（1）根据电路图，变阻器左下接线柱连入电路中，电源电压为3V，故电压表选用小量程与电阻并联，如下图所示：  （2）闭合开关后发现，电流表示数为零，说明电路发生断路，电压表有明显偏转，则该电路故障是定值电阻处断路；（3）小华排除电路故障后，先将5Ω的定值电阻接入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数如图丙，电压表选用小量程，分度值为0.1V，电压为1.5V，记下此时的电流值；研究电流与电阻关系时，要控制电阻的电压一定，故取下5Ω的电阻，再分别接入10Ω、15Ω的电阻，移动滑动变阻器的滑片，使电压表的示数均为1.5V，记下对应的电流值．可以得到当电压一定时，电流与电阻成反比．15．响度如图所示dB是响度单位分贝，测量的是声音的响度。16．     连接电路时没有断开开关          电压表电流表示数为0     0.65     ①          闭合开关S、S1与a相接，并调节滑片P，使电流表示数0.25A     保持滑动变阻器滑片位置不变，S1接b，记下电流表的示数I（1）为保护电路，在连接电路时，开关应断开。（2）变阻器按一上一下连入电路中与灯串联，灯的额定电压为2.5V，故电压表选用小量程与灯并联。 （3）若滑动变阻器短路，则电路中有电流，灯泡会发光，所以故障是滑动变阻器断路，电路中无电流，电流表无示数，电压表与电源之间是断开的，则电压表无示数。（4）电流表选用小量程，分度值为0.02A，示数为0.26A，小灯泡的额定功率为P=UI=2.5V×0.26A=0.65W实验中，灯丝的电阻是变化的，灯丝的电阻随温度的升高而增大，随着电压的增大，灯泡灯丝的电阻也变大，则通过灯丝的电流的变化量会变小，故①是小灯泡的U-I关系图线。（5）为了测量小灯泡的额定电流，需要小灯泡与定值电阻并联，利用并联电流规律求电流，实验电路图如图所示。 闭合开关S、S1与a相接，并调节滑片P，使电流表示数此时灯泡正常发光；保持滑动变阻器滑片位置不变，S1接b，记下电流表的示数I，在步骤①中，灯泡与定值电阻并联后与滑动变阻器串联，电流表测量定值电阻中的电流，因电流表示数I1=0.25A，由欧姆定律，R0的电压为2.5V，根据并联电路电压的规律，此时灯泡的电压也为2.5V，正常发光；在②中，此时灯泡与定值电阻并联后与滑动变阻器串联，电流表测量干路电流，因电路连接关系没有改变，各电阻电压和电流不都没有改变，故通过电阻的电流大小不变，根据并联电路电流的规律，则小灯泡的额定电流为IL=I-0.25A小灯泡额定功率的表达式P=ULIL=2.5V×(I-0.25A)17．(1)4t；(2)18t；(3)不能安全通过，计算见解析(1)由G=mg可得，货车的质量m车===4×103kg =4t(2)由ρ=可得，石头的质量m石=ρ石V石=3x103kg/m3×6m3=1.8×104kg=18t(3)因为总质量m总=m车+m石=4t+18t=22t> 20t货车超重了，所以不能安全通过。答：(1)货车的质量为4t；(2)石头的质量为18t；(3)因为货车超重了，所以不能安全超过。18．(1)4.5V；(2)3Ω；(3)12Ω；(4)3.6V；(5)1.35W解：(1)电压表V2测的是电源电压，电源电压恒定为4.5V，说明电压表V2的示数U＝4.5V。(2)由欧姆定律可得变形可得(3)电阻R1两端电压为U/R1=IR1=0.3A×3＝0.9V滑动变阻器的最大电阻(4)滑片移到最右端时，V1的示数UR2m=U-U′R1＝4.5-0.9V=3.6V(5)由电功率公式可得P=I′U=0.3A×4.5V＝1.35W答：(1)电压表V2的示数4.5V。(2)电阻R1的电阻值)3Ω。(3)滑动变阻器的最大电阻12Ω。(4)滑片移到最右端时，V1的示数3.6V。(5)滑片移到最右端时，此时电路消耗的总功率1.35W。19．     1.60          (1)由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm即此刻度尺的分度值为1mm；物体左侧与6.00cm对齐，右侧与7.60cm对齐，所以物体的长度为L=7.60cm-6.00cm=1.60cm(2)入射光线与法线的夹角为入射角即为90°-30°=60°根据光的反射定律反射角等于入射角作出反射光线，并标出反射角60°，如图所示： (3)平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线；过入射点垂直于界面作出法线，根据折射角小于入射角，在水中法线的右侧作出折射光线，如图所示：
