2022年湖北省十堰市中考物理模拟试题三
展开
这是一份2022年湖北省十堰市中考物理模拟试题三，共4页。试卷主要包含了单选题，填空题，实验探究与作图题，计算题等内容，欢迎下载使用。
一、单选题(每题 2.5 分，共 25 分)

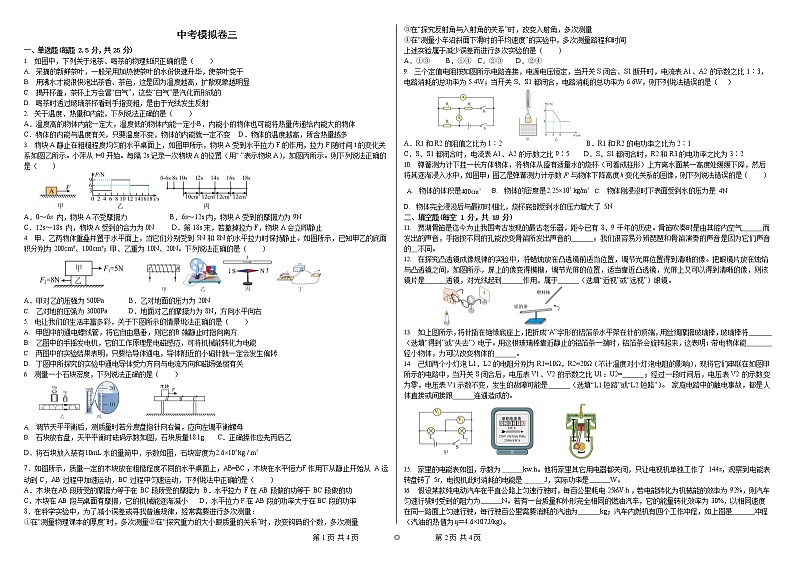

中考模拟卷三
③在“探究反射角与入射角的关系”时，改变入射角，多次测量
④在“测量小车沿斜面下滑时的平均速度”的实验中，多次测量路程和时间上述实验属于减少误差而进行多次实验的是（ ）
1. 如图中，下列关于泡茶、喝茶的物理知识正确的是（ ）
A. 采摘的新鲜茶叶，一般采用加热使茶叶的水份快速升华，使茶叶变干
B. 用沸水才能很快泡出茶香、茶色，这是因为温度越高，扩散现象越明显
C. 揭开杯盖，茶杯上方会冒“白气”，这些“白气”是汽化而形成的
D. 喝茶时透过玻璃茶杯看到手指变粗，是由于光线发生反射
2. 关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小B．内能小的物体也可能将热量传递给内能大的物体
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变 D．物体的温度越高，所含热量越多
3. 物块A 静止在粗糙程度均匀的水平桌面上，如图甲所示，物块A 受到水平拉力 F 的作用，拉力 F 随时间 t 的变化关系如图乙所示。小萍从 t=0 开始。每隔 2s 记录一次物块A 的位置（用“·”表示物块A），如图丙所示。则下列说法正确的是（ ）
A．①③ B．①④ C．②③ D．②④
9. 三个定值电阻按如图所示电路连接，电源电压恒定，当开关S 闭合、S1 断开时，电流表A1、A2 的示数之比 1∶3， 电路消耗的总功率为 5.4W；当开关 S、S1 都闭合，电路消耗的总功率为 6.6W，则下列说法错误的是（ ）
A．R1 和R2 的阻值之比为 1∶2 B．R1 和 R2 的电功率之比为 2∶1
C．S、S1 都闭合时，电流表A1、A2 的示数之比 9∶5 D．S、S1 都闭合时，R2 和R3 的电功率之比为 3∶2
10. 弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯（可看成柱形）上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中，如图甲；图乙是弹簧测力计示数 F 与物体下降高度h 变化关系的图像，则下列说法错误的是（ ）
A. 物体的体积是400cm3
B. 物体的密度是2.25´103 kg/m3
C. 物体刚浸没时下表面受到水的压力是 4N
A．0～6s 内，物块A 不受摩擦力 B．6s～12s 内，物块A 受到的摩擦力为 9N
C．12s～18s 内，物块A 受到的合力为 0N D．第 18s 末，若撤掉拉力 F，物块A 会立即静止
4. 甲、乙两物体重叠并置于水平面上，当它们分别受到 5N 和 8N 的水平拉力时保持静止。如图所示，已知甲乙的底面积分别为 200cm²、100cm²；甲、乙重为 10N、20N。下列说法正确的是（ ）
A．甲对乙的压强为 500Pa B．乙对地面的压力为 20N
C. 乙对地的压强为 3000Pa D．地面对乙的摩擦力为 8N，方向水平向右
5. 电让我们的生活丰富多彩，关于下图所示的情景说法正确的是（ ）
A. 甲图中的通电螺线管，将它自由悬垂，则它的B 端静止时指向南方
B. 乙图中的手摇发电机，它的工作原理是电磁感应，可将机械能转化为电能
C. 两图中的实验结果表明，只要给导体通电，导体附近的小磁针就一定会发生偏转
D. 丁图中所探究的实验中通电导体受力方向与电流方向和磁场强弱有关
6. 测量一小石块密度，下列说法正确的是（ ）
D. 物体完全浸没后与最初时相比，烧杯底部受到水的压力增大了 5N
二、填空题(每空 1 分，共 18 分)
11. 贾湖骨笛是迄今为止我国考古发现的最古老乐器，距今已有 8、9 千年的历史。骨笛吹奏时是由其腔内空气 而发出的声音，手指按不同的孔能改变骨笛所发出声音的 ；我们很容易分辨琵琶和骨笛演奏的声音是因为它们声音的 不同。
12. 在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片是 透镜，对光线起到 作用，属于 （选填“近视”或“远视”）眼镜。
13. 如上图所示，将针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端，用丝绸摩擦玻璃棒，玻璃棒将
（选填“得到”或“失去”）电子。用这根玻璃棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能 轻小物体，力可以改变物体的 。
14. 己知两个小灯泡L1、L2 的电阻分别为R1=10Ω，R2=20Ω（不计温度对小灯泡电阻的影响），现将它们串联在如图甲所示的电路中，当开关S 闭合后，电压表V1、V2 的示数之比 U1：U2= ；经过一段时间后，电压表V2 的示数变为零，电压表V1 示数不变，发生的故障可能是 （选填“L1 短路”或“L2 短路”）。 家庭电路中的触电事故，都是人体直接或间接跟 连通造成的。
A. 调节天平平衡后，测质量时若分度盘指针向右偏，应向左调平衡螺母
B. 石块放右盘，天平平衡时砝码示数如图，石块质量18.1g C．正确操作应先丙后乙
D．将石块放入装有10mL 水的量筒中，示数如图，石块密度为2.6´103 kg / m3
7．如图所示，质量一定的木块放在粗糙程度不同的水平桌面上，AB=BC，木块在水平恒力F 作用下从静止开始从 A 运
15. 家里的电能表如图，示数为
kw.h。他将家里其它用电器都关闭，只让电视机单独工作了 144s，观察到电能表
动到C，AB 过程中加速运动，BC 过程中匀速运动，下列说法中正确的是（ ）
转盘转了 5r，电视机此时消耗的电能是
J，实际功率是 W。
A．木块在AB 段所受的摩擦力等于在 BC 段所受的摩擦力 B．水平拉力 F 在 AB 段做的功等于 BC 段做的功
C．木块在AB 段与桌面有摩擦，它的机械能逐渐减小 D．水平拉力 F 在 AB 段的功率大于在 BC 段的功率
8．在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次测量：
①在“测量物理课本的厚度”时，多次测量②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量
16. 假设某款纯电动汽车在平直公路上匀速行驶时，每百公里耗电 25kW·h ，若电能转化为机械能的效率为 92%，则汽车匀速行驶时受到的阻力为 N。若有一台质量和外形完全相同的燃油汽车，它的能量转化效率为 30%，以相同速度在同一路面上匀速行驶，每行驶百公里需要消耗的汽油为 kg；汽车内燃机有四个工作冲程，如上图是 冲程
（汽油的热值为q＝4.6×10 7J/kg）。
第 1 页 共 4 页 ◎ 第 2 页 共 4 页

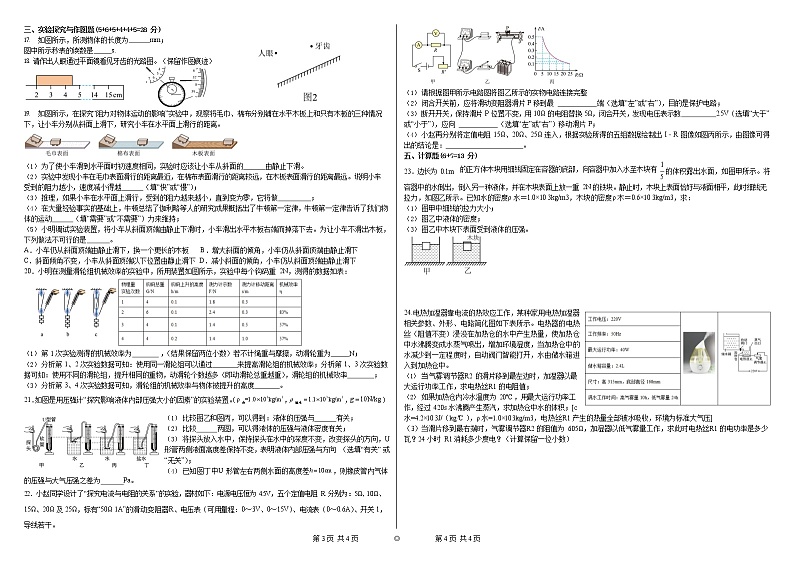

三、实验探究与作图题(5+6+5+4+4+5=28 分)
17. 如图所示，所测物体的长度为 mm； 图中所示秒表的读数是 s.
18. 请作出人眼通过平面镜看见牙齿的光路图。（保留作图痕迹）
19. 如图所示，在探究“阻力对物体运动的影响”实验中，观察将毛巾、棉布分别铺在水平木板上和只有木板的三种情况下，让小车分别从斜面上滑下，研究小车在水平面上滑行的距离。
（1） 请根据图甲所示电路图将图乙所示的实物电路连接完整
（2） 闭合开关前，应将滑动变阻器滑片P 移到最 端（选填“左”或“右”），目的是保护电路；
（3） 断开开关，保持滑片 P 位置不变，用 10Ω 的电阻替换 5Ω，闭合开关，发现电压表示数 2.5V（选填“大于”
或“小于”），应向 （选填“左”或“右”）移动滑片P；
（4） 小赵再分别将定值电阻 15Ω、20Ω、25Ω 连入，根据实验所得的五组数据绘制出 I﹣R 图像如图丙所示，由图像可得出的结论是： 。
五、计算题(6+7=13 分)
（1） 为了使小车滑到水平面时初速度相同，实验时应该让小车从斜面的 由静止下滑。
（2） 实验中发现小车在毛巾表面滑行的距离最近，在棉布表面滑行的距离较远，在木板表面滑行的距离最远。说明小车
23．边长为 0.1m
的正方体木块用细线固定在容器的底部，向容器中加入水至木块有 1
5
的体积露出水面，如图甲所示。将
受到的阻力越小，速度减小得越 （填“快”或“慢”）；
（3） 推理，如果小车在水平面上滑行，受到的阻力越来越小，直到变为零，它将做 ；
（4） 在大量经验事实的基础上，牛顿总结了伽利略等人的研究成果概括出了牛顿第一定律，牛顿第一定律告诉了我们物体的运动 （填“需要”或“不需要”）力来维持；
（5） 小明调试实验装置，将小车从斜面顶端由静止下滑时，小车滑出水平木板右端而掉落下去。为让小车不滑出木板， 下列做法不可行的是 。
A．小车仍从斜面顶端由静止滑下，换一个更长的木板 B．增大斜面的倾角，小车仍从斜面顶端由静止滑下
C．斜面倾角不变，小车从斜面顶端以下位置由静止滑下 D．减小斜面的倾角，小车仍从斜面顶端由静止滑下
20．小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重 2N，测得的数据如表：
（1） 第 1 次实验测得的机械效率为 ，（结果保留两位小数）若不计绳重与摩擦，动滑轮重为 N；
（2） 分析第 1、2 次实验数据可知：使用同一滑轮组可以通过 来提高滑轮组的机械效率；分析第 1、3 次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率 ；
（3） 分析第 3、4 次实验数据可知，滑轮组的机械效率与物体被提升的高度 。
水 盐水
21．如图是用压强计“探究影响液体内部压强大小的因素”的实验装置。（ ρ =1.0 ´103kg/m3 ，r = 1.1´103 kg/m3 ，g = 10N/kg ）
容器中的水倒出，倒入另一种液体，并在木块表面上放一重 2N 的铁块。静止时，木块上表面恰好与液面相平，此时细线无拉力，如图乙所示。已知水的密度ρ 水＝1.0×10 3kg/m3，木块的密度ρ 木＝0.6×10 3kg/m3，求：
（1） 图甲中细线的拉力大小；
（2） 图乙中液体的密度；
（3） 图乙中木块下表面受到液体的压强。
24.电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示。电热器的电热丝（阻值不变）浸没在加热仓的水中产生热量，使加热仓中水沸腾变成水蒸气喷出，增加环境湿度，当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中。
（1） 当气雾调节器R2 的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1 的电阻值；
（2） 如果加热仓内冷水温度为 20°C ，用最大运行功率工作，经过 420s 水沸腾产生蒸汽，求加热仓中水的体积；[c
的压强与大气压强之差为 Pa。
（1） 比较图乙和图丙，可以得到：液体的压强与 有关；
（2） 比较 两图，可以得液体的压强与液体密度有关；
（3） 将探头放入水中，保持探头在水中的深度不变，改变探头的方向，U 形管两侧液面高度差保持不变，表明液体内部压强与方向 （选填“有关” 或“无关”）；
（4） 已知图丁中U 形管左右两侧水面的高度差h = 10cm ，则橡皮管内气体
水=4.2×10 3J/（kg·°C ），ρ 水=1.0×10 3kg/m3，电热丝R1 产生的热量全部被水吸收，环境为标准大气压]
（3）当滑片移到最右端时，气雾调节器R2 的阻值为 605Ω，加湿器以低气雾量工作，求此时电热丝R1 的电功率是多少瓦？24 小时 R1 消耗多少度电？（计算保留一位小数）
22．小赵同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为 4.5V，五个定值电阻 R 分别为：5Ω、10Ω、
15Ω、20Ω 及 25Ω，标有“50Ω 1A”的滑动变阻器R、电压表（可用量程：0～3V、0～15V）、电流表（0～0.6A）、开关 1，
导线若干。
第 3 页 共 4 页 ◎ 第 4 页 共 4 页
答案第 1 页，共 1 页
一、单选题(每题 2.5 分，共 25 分)
中考模拟卷三
③在“探究反射角与入射角的关系”时，改变入射角，多次测量
④在“测量小车沿斜面下滑时的平均速度”的实验中，多次测量路程和时间上述实验属于减少误差而进行多次实验的是（ ）
1. 如图中，下列关于泡茶、喝茶的物理知识正确的是（ ）
A. 采摘的新鲜茶叶，一般采用加热使茶叶的水份快速升华，使茶叶变干
B. 用沸水才能很快泡出茶香、茶色，这是因为温度越高，扩散现象越明显
C. 揭开杯盖，茶杯上方会冒“白气”，这些“白气”是汽化而形成的
D. 喝茶时透过玻璃茶杯看到手指变粗，是由于光线发生反射
2. 关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小B．内能小的物体也可能将热量传递给内能大的物体
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变 D．物体的温度越高，所含热量越多
3. 物块A 静止在粗糙程度均匀的水平桌面上，如图甲所示，物块A 受到水平拉力 F 的作用，拉力 F 随时间 t 的变化关系如图乙所示。小萍从 t=0 开始。每隔 2s 记录一次物块A 的位置（用“·”表示物块A），如图丙所示。则下列说法正确的是（ ）
A．①③ B．①④ C．②③ D．②④
9. 三个定值电阻按如图所示电路连接，电源电压恒定，当开关S 闭合、S1 断开时，电流表A1、A2 的示数之比 1∶3， 电路消耗的总功率为 5.4W；当开关 S、S1 都闭合，电路消耗的总功率为 6.6W，则下列说法错误的是（ ）
A．R1 和R2 的阻值之比为 1∶2 B．R1 和 R2 的电功率之比为 2∶1
C．S、S1 都闭合时，电流表A1、A2 的示数之比 9∶5 D．S、S1 都闭合时，R2 和R3 的电功率之比为 3∶2
10. 弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯（可看成柱形）上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中，如图甲；图乙是弹簧测力计示数 F 与物体下降高度h 变化关系的图像，则下列说法错误的是（ ）
A. 物体的体积是400cm3
B. 物体的密度是2.25´103 kg/m3
C. 物体刚浸没时下表面受到水的压力是 4N
A．0～6s 内，物块A 不受摩擦力 B．6s～12s 内，物块A 受到的摩擦力为 9N
C．12s～18s 内，物块A 受到的合力为 0N D．第 18s 末，若撤掉拉力 F，物块A 会立即静止
4. 甲、乙两物体重叠并置于水平面上，当它们分别受到 5N 和 8N 的水平拉力时保持静止。如图所示，已知甲乙的底面积分别为 200cm²、100cm²；甲、乙重为 10N、20N。下列说法正确的是（ ）
A．甲对乙的压强为 500Pa B．乙对地面的压力为 20N
C. 乙对地的压强为 3000Pa D．地面对乙的摩擦力为 8N，方向水平向右
5. 电让我们的生活丰富多彩，关于下图所示的情景说法正确的是（ ）
A. 甲图中的通电螺线管，将它自由悬垂，则它的B 端静止时指向南方
B. 乙图中的手摇发电机，它的工作原理是电磁感应，可将机械能转化为电能
C. 两图中的实验结果表明，只要给导体通电，导体附近的小磁针就一定会发生偏转
D. 丁图中所探究的实验中通电导体受力方向与电流方向和磁场强弱有关
6. 测量一小石块密度，下列说法正确的是（ ）
D. 物体完全浸没后与最初时相比，烧杯底部受到水的压力增大了 5N
二、填空题(每空 1 分，共 18 分)
11. 贾湖骨笛是迄今为止我国考古发现的最古老乐器，距今已有 8、9 千年的历史。骨笛吹奏时是由其腔内空气 而发出的声音，手指按不同的孔能改变骨笛所发出声音的 ；我们很容易分辨琵琶和骨笛演奏的声音是因为它们声音的 不同。
12. 在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片是 透镜，对光线起到 作用，属于 （选填“近视”或“远视”）眼镜。
13. 如上图所示，将针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端，用丝绸摩擦玻璃棒，玻璃棒将
（选填“得到”或“失去”）电子。用这根玻璃棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能 轻小物体，力可以改变物体的 。
14. 己知两个小灯泡L1、L2 的电阻分别为R1=10Ω，R2=20Ω（不计温度对小灯泡电阻的影响），现将它们串联在如图甲所示的电路中，当开关S 闭合后，电压表V1、V2 的示数之比 U1：U2= ；经过一段时间后，电压表V2 的示数变为零，电压表V1 示数不变，发生的故障可能是 （选填“L1 短路”或“L2 短路”）。 家庭电路中的触电事故，都是人体直接或间接跟 连通造成的。
A. 调节天平平衡后，测质量时若分度盘指针向右偏，应向左调平衡螺母
B. 石块放右盘，天平平衡时砝码示数如图，石块质量18.1g C．正确操作应先丙后乙
D．将石块放入装有10mL 水的量筒中，示数如图，石块密度为2.6´103 kg / m3
7．如图所示，质量一定的木块放在粗糙程度不同的水平桌面上，AB=BC，木块在水平恒力F 作用下从静止开始从 A 运
15. 家里的电能表如图，示数为
kw.h。他将家里其它用电器都关闭，只让电视机单独工作了 144s，观察到电能表
动到C，AB 过程中加速运动，BC 过程中匀速运动，下列说法中正确的是（ ）
转盘转了 5r，电视机此时消耗的电能是
J，实际功率是 W。
A．木块在AB 段所受的摩擦力等于在 BC 段所受的摩擦力 B．水平拉力 F 在 AB 段做的功等于 BC 段做的功
C．木块在AB 段与桌面有摩擦，它的机械能逐渐减小 D．水平拉力 F 在 AB 段的功率大于在 BC 段的功率
8．在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次测量：
①在“测量物理课本的厚度”时，多次测量②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量
16. 假设某款纯电动汽车在平直公路上匀速行驶时，每百公里耗电 25kW·h ，若电能转化为机械能的效率为 92%，则汽车匀速行驶时受到的阻力为 N。若有一台质量和外形完全相同的燃油汽车，它的能量转化效率为 30%，以相同速度在同一路面上匀速行驶，每行驶百公里需要消耗的汽油为 kg；汽车内燃机有四个工作冲程，如上图是 冲程
（汽油的热值为q＝4.6×10 7J/kg）。
第 1 页 共 4 页 ◎ 第 2 页 共 4 页
三、实验探究与作图题(5+6+5+4+4+5=28 分)
17. 如图所示，所测物体的长度为 mm； 图中所示秒表的读数是 s.
18. 请作出人眼通过平面镜看见牙齿的光路图。（保留作图痕迹）
19. 如图所示，在探究“阻力对物体运动的影响”实验中，观察将毛巾、棉布分别铺在水平木板上和只有木板的三种情况下，让小车分别从斜面上滑下，研究小车在水平面上滑行的距离。
（1） 请根据图甲所示电路图将图乙所示的实物电路连接完整
（2） 闭合开关前，应将滑动变阻器滑片P 移到最 端（选填“左”或“右”），目的是保护电路；
（3） 断开开关，保持滑片 P 位置不变，用 10Ω 的电阻替换 5Ω，闭合开关，发现电压表示数 2.5V（选填“大于”
或“小于”），应向 （选填“左”或“右”）移动滑片P；
（4） 小赵再分别将定值电阻 15Ω、20Ω、25Ω 连入，根据实验所得的五组数据绘制出 I﹣R 图像如图丙所示，由图像可得出的结论是： 。
五、计算题(6+7=13 分)
（1） 为了使小车滑到水平面时初速度相同，实验时应该让小车从斜面的 由静止下滑。
（2） 实验中发现小车在毛巾表面滑行的距离最近，在棉布表面滑行的距离较远，在木板表面滑行的距离最远。说明小车
23．边长为 0.1m
的正方体木块用细线固定在容器的底部，向容器中加入水至木块有 1
5
的体积露出水面，如图甲所示。将
受到的阻力越小，速度减小得越 （填“快”或“慢”）；
（3） 推理，如果小车在水平面上滑行，受到的阻力越来越小，直到变为零，它将做 ；
（4） 在大量经验事实的基础上，牛顿总结了伽利略等人的研究成果概括出了牛顿第一定律，牛顿第一定律告诉了我们物体的运动 （填“需要”或“不需要”）力来维持；
（5） 小明调试实验装置，将小车从斜面顶端由静止下滑时，小车滑出水平木板右端而掉落下去。为让小车不滑出木板， 下列做法不可行的是 。
A．小车仍从斜面顶端由静止滑下，换一个更长的木板 B．增大斜面的倾角，小车仍从斜面顶端由静止滑下
C．斜面倾角不变，小车从斜面顶端以下位置由静止滑下 D．减小斜面的倾角，小车仍从斜面顶端由静止滑下
20．小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重 2N，测得的数据如表：
（1） 第 1 次实验测得的机械效率为 ，（结果保留两位小数）若不计绳重与摩擦，动滑轮重为 N；
（2） 分析第 1、2 次实验数据可知：使用同一滑轮组可以通过 来提高滑轮组的机械效率；分析第 1、3 次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率 ；
（3） 分析第 3、4 次实验数据可知，滑轮组的机械效率与物体被提升的高度 。
水 盐水
21．如图是用压强计“探究影响液体内部压强大小的因素”的实验装置。（ ρ =1.0 ´103kg/m3 ，r = 1.1´103 kg/m3 ，g = 10N/kg ）
容器中的水倒出，倒入另一种液体，并在木块表面上放一重 2N 的铁块。静止时，木块上表面恰好与液面相平，此时细线无拉力，如图乙所示。已知水的密度ρ 水＝1.0×10 3kg/m3，木块的密度ρ 木＝0.6×10 3kg/m3，求：
（1） 图甲中细线的拉力大小；
（2） 图乙中液体的密度；
（3） 图乙中木块下表面受到液体的压强。
24.电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示。电热器的电热丝（阻值不变）浸没在加热仓的水中产生热量，使加热仓中水沸腾变成水蒸气喷出，增加环境湿度，当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中。
（1） 当气雾调节器R2 的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1 的电阻值；
（2） 如果加热仓内冷水温度为 20°C ，用最大运行功率工作，经过 420s 水沸腾产生蒸汽，求加热仓中水的体积；[c
的压强与大气压强之差为 Pa。
（1） 比较图乙和图丙，可以得到：液体的压强与 有关；
（2） 比较 两图，可以得液体的压强与液体密度有关；
（3） 将探头放入水中，保持探头在水中的深度不变，改变探头的方向，U 形管两侧液面高度差保持不变，表明液体内部压强与方向 （选填“有关” 或“无关”）；
（4） 已知图丁中U 形管左右两侧水面的高度差h = 10cm ，则橡皮管内气体
水=4.2×10 3J/（kg·°C ），ρ 水=1.0×10 3kg/m3，电热丝R1 产生的热量全部被水吸收，环境为标准大气压]
（3）当滑片移到最右端时，气雾调节器R2 的阻值为 605Ω，加湿器以低气雾量工作，求此时电热丝R1 的电功率是多少瓦？24 小时 R1 消耗多少度电？（计算保留一位小数）
22．小赵同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为 4.5V，五个定值电阻 R 分别为：5Ω、10Ω、
15Ω、20Ω 及 25Ω，标有“50Ω 1A”的滑动变阻器R、电压表（可用量程：0～3V、0～15V）、电流表（0～0.6A）、开关 1，
导线若干。
第 3 页 共 4 页 ◎ 第 4 页 共 4 页
答案第 1 页，共 1 页
