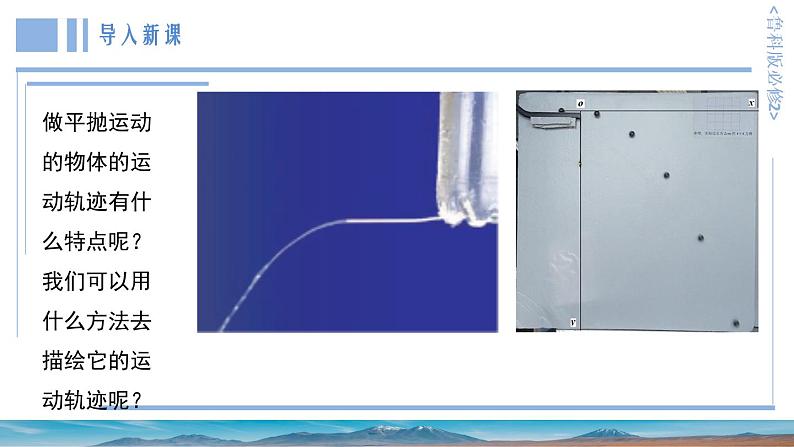

做平抛运动的物体的运动轨迹有什么特点呢？我们可以用什么方法去描绘它的运动轨迹呢？

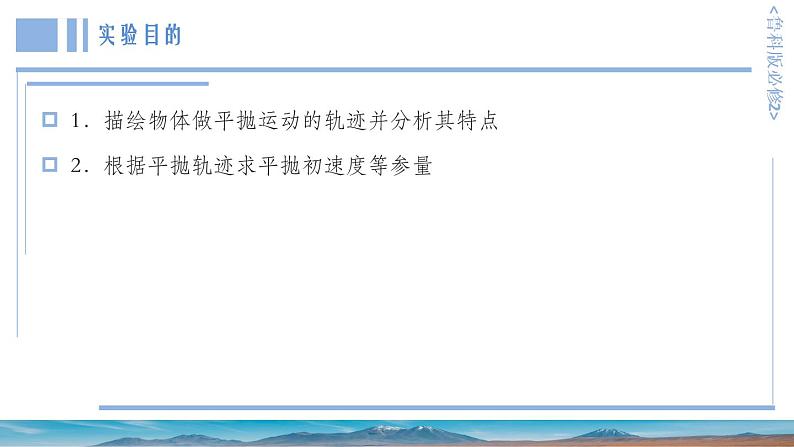

1．描绘物体做平抛运动的轨迹并分析其特点2．根据平抛轨迹求平抛初速度等参量

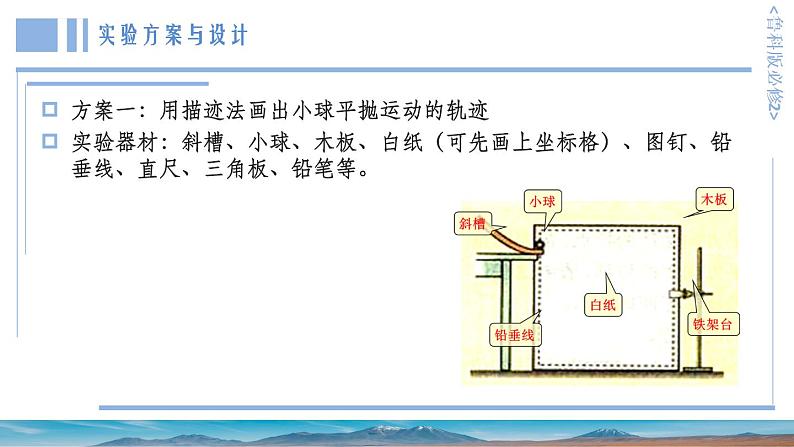

方案一：用描迹法画出小球平抛运动的轨迹实验器材：斜槽、小球、木板、白纸（可先画上坐标格）、图钉、铅垂线、直尺、三角板、铅笔等。
实验方案与设计方案一：用描迹法画出小球平抛运动的轨迹

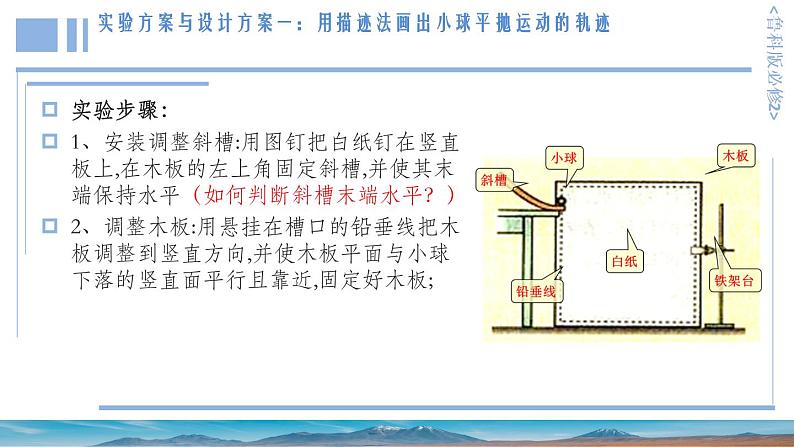

实验步骤：1、安装调整斜槽:用图钉把白纸钉在竖直板上,在木板的左上角固定斜槽,并使其末端保持水平（如何判断斜槽末端水平？）2、调整木板:用悬挂在槽口的铅垂线把木板调整到竖直方向,并使木板平面与小球下落的竖直面平行且靠近,固定好木板;
实验方案与设计方案一：用描迹法画出小球平抛运动的轨迹

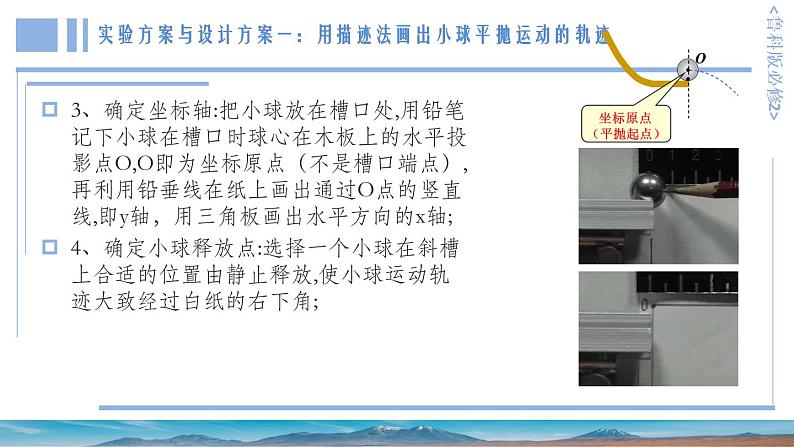

3、确定坐标轴:把小球放在槽口处,用铅笔记下小球在槽口时球心在木板上的水平投影点O,O即为坐标原点（不是槽口端点）,再利用铅垂线在纸上画出通过O点的竖直线,即y轴，用三角板画出水平方向的x轴;4、确定小球释放点:选择一个小球在斜槽上合适的位置由静止释放,使小球运动轨迹大致经过白纸的右下角;
5、描绘运动轨迹:上下移动接球挡板，当球撞击接球挡板时就会在坐标纸上印下相应的黑点，就记下了小球球心所对应的位置。用同样的方法,从同一位置释放小球,在小球运动路线上描下若干点,然后将这些点用平滑曲线描绘出来.
实验方案与设计方案二：用频闪照相法描绘小球平抛运动的轨迹
实验器材：斜槽、小球、木板、白纸、图钉、铅垂线、直尺、三角板、频闪相机铅笔 等。实验步骤：1、安装调整斜槽:用图钉把白纸钉在竖直板上,在木板的左上角固定斜槽,并使其末端保持水平;2、调整木板:用悬挂在槽口的铅垂线把木板调整到竖直方向,并使木板平面与小球下落的竖直面平行且靠近,固定好木板;
3、调整频闪相机的位置正对木板拍照。当小球在斜槽上释放时，启动频闪相机拍照，即可得到小球下落过程中的频闪照片（运动轨迹）。
以某次平抛运动的频闪照片进行数据分析：1、取五个比较清晰的位置，分别标记为A、B、C、D、E，然后分别做出在x轴和y轴上的坐标位置，如图所示。
2、把水平方向对应的五个坐标值读出来记录到下面的表格中，并作出相应的数据处理。
3、把竖直方向对应的五个坐标值读出来记录到下面的表格中，并作出相应的数据处理，并求出加速度a的值。
某次实验得到了如图所示的频闪照片，每个小方格的边长对应的实际长度为10cm，请思考：1、如何求解平抛的初速度？2、判断a点是否为平抛的抛出点？3、如何求抛出点O的坐标？
思考：本实验中可以减小误差的措施有哪些？1、应保持斜槽末端的切线水平，钉有坐标纸的木板竖直，并使小球的运动靠近坐标纸但不接触；2、小球每次必须从斜槽上同一位置无初速度滚下， 在斜槽上释 放小球的高度应适当； 3、坐标原点（小球做平抛运动的起点）不是槽口的端点，应是小球在槽口时球心在木板上的水平投影点。4、计算小球的速度要在平抛轨迹上选取距O点远些的点来计算球的初速度，这样可以减小相对误差。
