【备考2022】2021中考物理真题分类汇编-电和磁-电动机（含答案19题）

这是一份【备考2022】2021中考物理真题分类汇编-电和磁-电动机（含答案19题），共12页。

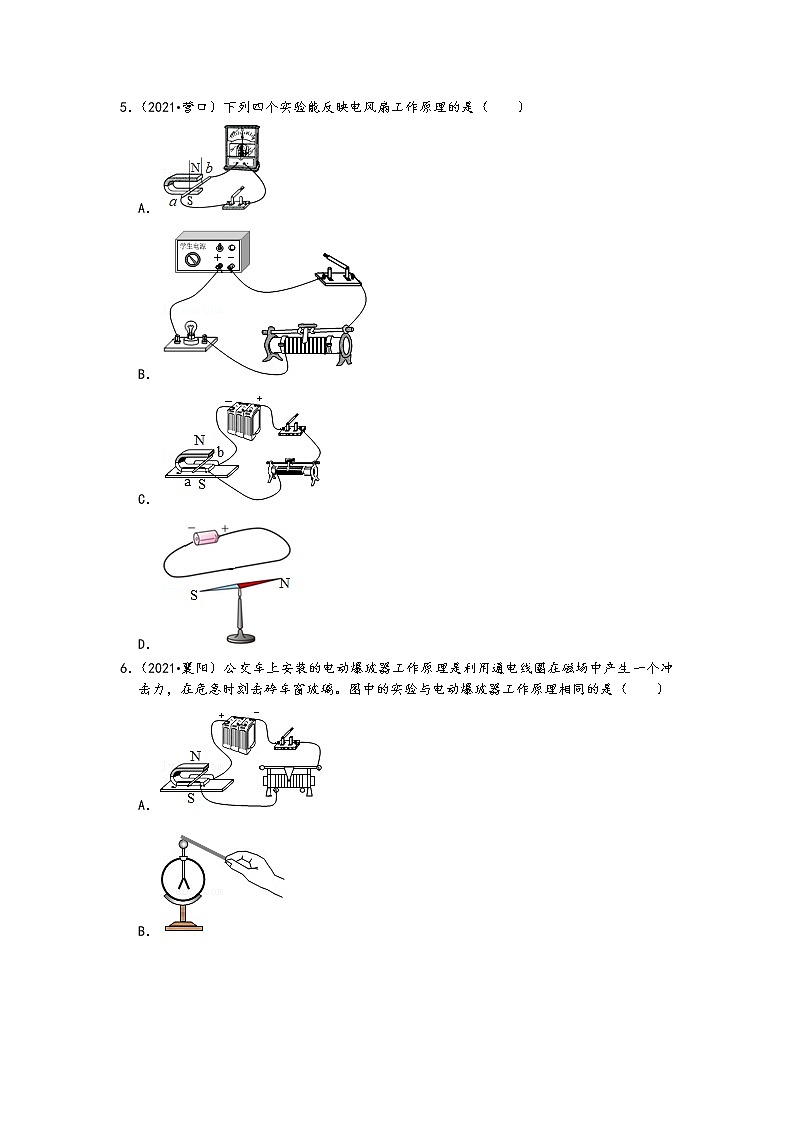

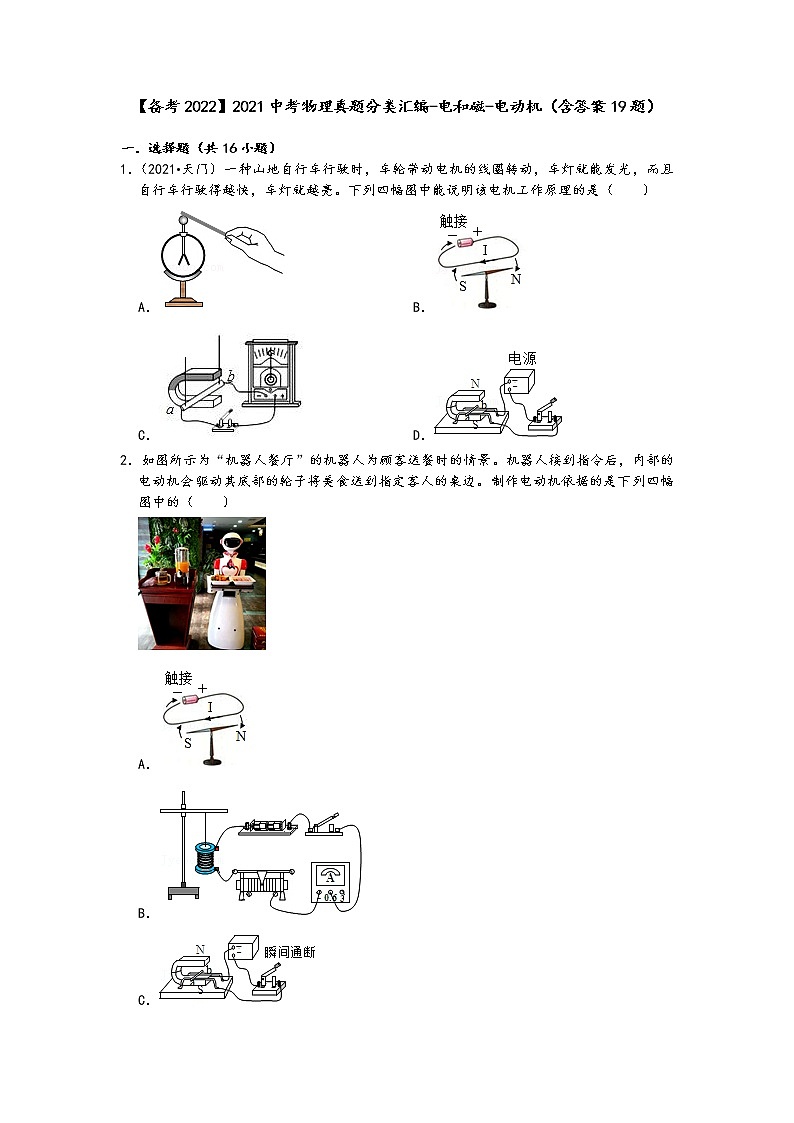

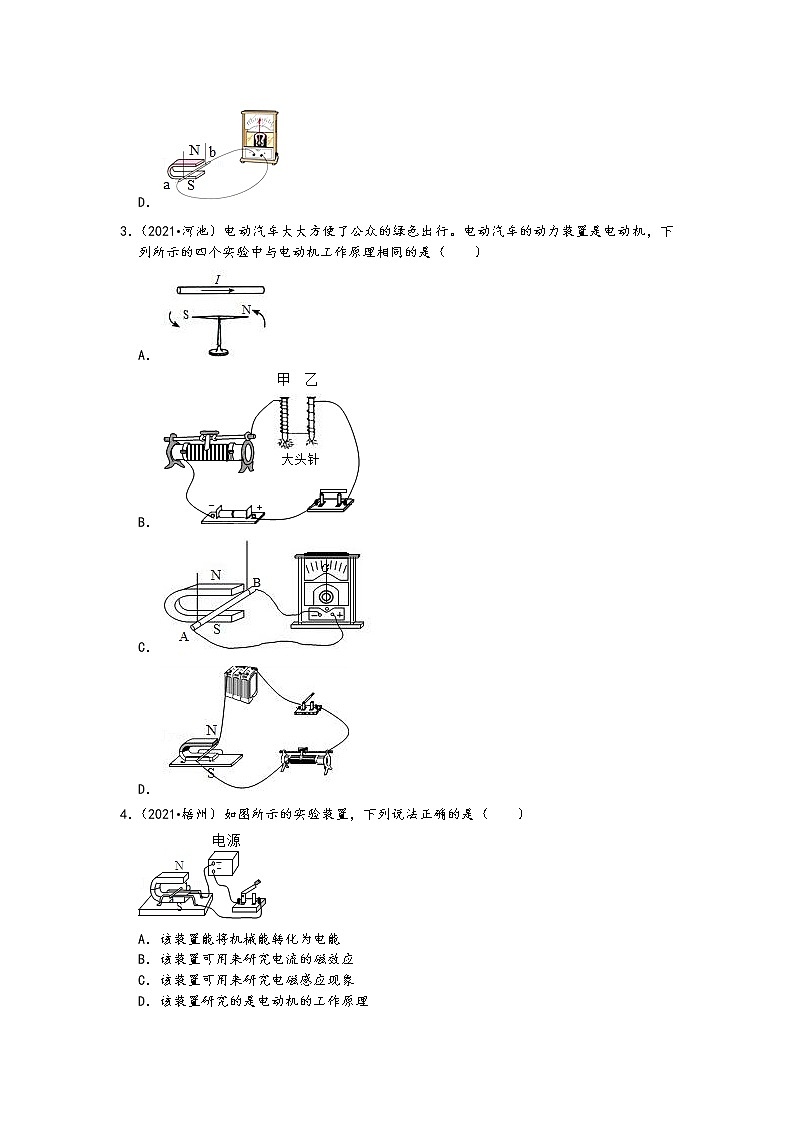

【备考2022】2021中考物理真题分类汇编-电和磁-电动机（含答案19题） 一．选择题（共16小题）1．（2021•天门）一种山地自行车行驶时，车轮带动电机的线圈转动，车灯就能发光，而且自行车行驶得越快，车灯就越亮。下列四幅图中能说明该电机工作原理的是（　　）A． B． C． D．2．如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（　　）A． B． C． D．3．（2021•河池）电动汽车大大方便了公众的绿色出行。电动汽车的动力装置是电动机，下列所示的四个实验中与电动机工作原理相同的是（　　）A． B． C． D．4．（2021•梧州）如图所示的实验装置，下列说法正确的是（　　）A．该装置能将机械能转化为电能 B．该装置可用来研究电流的磁效应 C．该装置可用来研究电磁感应现象 D．该装置研究的是电动机的工作原理5．（2021•营口）下列四个实验能反映电风扇工作原理的是（　　）A． B． C． D．6．（2021•襄阳）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力，在危急时刻击碎车窗玻璃。图中的实验与电动爆玻器工作原理相同的是（　　）A． B． C． D．7．（2021•贺州）如图所示，下列实验原理与电动机原理相同的是（　　）A． B． C． D．8．（2021•郴州）下图所示实验装置的原理与电动机的工作原理相同的是（　　）A． B． C． D．9．（2021•临沂）2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI﹣K（如图）充分展现了“中国智造”科技风采。UNI﹣K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其酷炫的转向灯也尽显奢华。关于UNI﹣K，下列判断正确的是（　　）A．车内的集成电路由超导材料制成 B．左右转向灯之间是并联连接的 C．拍抖音时，景物通过摄像头成虚像 D．汽车的电动机利用了电磁感应原理10．（2021•长沙）天气越来越炎热，妈妈给小伟买了一个手持式充电小风扇，下列与小风扇有关的说法中正确的是（　　）A．小风扇的工作原理是电磁感应 B．小风扇工作时，将机械能转化为电能 C．小风扇充电时，将化学能转化为电能 D．小风扇的效率不可能达到100%11．（2021•泰州）对下列四幅图的表述正确的是（　　）A．甲图反映的是电动机的工作原理 B．乙图能实现电能转化为机械能 C．丙图闭合开关后，小磁针N极逆时针偏转 D．丁图中小磁针N极顺时针偏转12．（2021•广安）随着“健康中国”理念深入人心，跑步机越来越受到人们的青睐，它的“心脏”是电动机，如图实验与它的工作原理相同的是（　　）A． B． C． D．13．（2021•自贡）如图所示，下列描绘物理现象或规律正确的是（　　）A．甲图中闭合开关后看到的现象称为电磁感应现象 B．乙图展示了电动机的原理 C．丙图也可把拉线开关与灯的位置互换 D．丁图用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强14．（2021•广元）新能源汽车被越来越多的家庭所接受，其核心部件之一就是电动机。如图所示，能说明电动机工作原理的是（　　）A． B． C． D．15．（2021•安徽）图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路，在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（　　）A．线圈在图示位置时，ab边受到磁场的作用力向下 B．线圈由图示位置转过180°时，电流沿dcba流过线圈 C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下 D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下16．（2021•成都）下列用电器使用了电动机的是（　　）A．电风扇 B．电水壶 C．台灯 D．手电筒二．多选题（共1小题）（多选）17．（2021•怀化）下列实验装置与探究内容相符的有（　　）A．如图可探究电流的磁效应 B．如图可探究发电机的工作原理 C．如图可探究发电机的工作原理 D．如图可探究电动机的工作原理三．填空题（共1小题）18．（2021•嘉兴）电动机在现代生产、生活中有广泛的应用。（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到 　   　，使线圈转动起来。（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中 　   　来实现倒车。四．解答题（共1小题）19．（2021•鞍山）小明家新买了一台豆浆机，请你用物理知识回答下列问题：（1）豆浆机中电动机的工作原理是什么？（2）在煮豆浆的过程中，随着加热时间的增加，小明闻到豆香味越来越浓，为什么？
参考答案与试题解析一．选择题（共16小题）1．【解答】解：山地自行车行驶时，车轮带动电机的线圈转动，使灯泡发光，这是电磁感应现象；A、验电器是检验物体是否带电的仪器，故A错误；B、该实验为奥斯特实验，说明通电导体周围存在磁场，与自行车灯发光的工作原理无关，故B错误；C、图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与自行车灯发光的工作原理相符合，故C正确；D、此图反映了通电导体在磁场中受力运动的作用，与自行车灯发光的工作原理无关，故D错误。故选：C。2．【解答】解：制作电动机依据是通电导体在磁场中受力运动；A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。故选：C。3．【解答】解：A、是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A不符合题意；B、该实验是探究影响电磁铁磁性大小因素的实验，是电流的磁效应，故B不符合题意。C、图中没有电源，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是将机械能转化为电能，是发电机的实验图，故C不符合题意；D、电路中有电流，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故D符合题意。故选：D。4．【解答】解：该装置中有电源提供电能，这是研究通电导体在磁场中受力运动的装置，是电动机的工作原理，此过程中，电能转化为机械能，故ABC错误，D正确。故选：D。5．【解答】解：电风扇的核心元件是电动机，电动机是利用通电导体在磁场中受力而运动的原理制成的。A、该实验说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是机械能转化为电能，故A不符合题意；B、移动滑片，小灯泡亮度发生改变，是电能转化为内能，故B不符合题意；C、该选项中存在电源，闭合开关后，处于磁场中的直导线会受力运动，即通电导体在磁场中受力运动，故是电动机的原理，故C符合题意；D、该实验装置是奥斯特实验装置，此实验说明了通电导体周围存在着磁场，故D不符合题意。故选：C。6．【解答】解：由题意可知，自动爆玻器的工作原理是通电线圈在磁场中受到力的作用而运动。A、该实验中，当导体中通过电流时，通电导体在磁场中受力的作用而运动，与自动爆玻器工作原理相同，故A符合题意；B、该实验是利用验电器检验物体是否带电，与自动爆玻器工作原理不相同，故B不符合题意；C、该实验说明闭合电路中的一部分导体做切割磁感线运动时，会产生感应电流，与自动爆玻器工作原理不相同，故C不符合题意；D、该实验说明了通电螺线管的周围存在磁场，与自动爆玻器工作原理不相同，故D不符合题意。故选：A。7．【解答】解：A、这是奥斯特实验，表明通电导线周围存在磁场，故A错误；B、图中有电源，通电导体在磁场中受力而运动，是电动机的原理图，故B正确；C、图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故C错误；D、该装置是探究影响电磁铁磁性大小因素的实验，其原理是电流的磁效应，故D错误。故选：B。8．【解答】解：AC、图中的导体在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，故AC错误；B．图中的通电导体在磁场中受力运动，与电动机原理相同，故B正确；D．图中电铃的主要部件是电磁铁，是利用电流的磁效应工作的，故D错误。故选：B。9．【解答】解：A、导电性能介于导体与绝缘体之间的叫半导体，车内的集成电路由半导体材料制成，故A错误；B、左右转向灯，在一个损坏后另一个仍然可以工作，互不影响，所以是并联的，故B正确；C、拍抖音时，景物通过摄像头成像，摄像头是一个凸透镜，成倒立、缩小的实像，故C错误；D、电动机是根据通电导体在磁场中受到力的作用而运动的原理工作的，故D错误。故选：B。10．【解答】解：A、小风扇的工作原理是通电导线在磁场中受到力的作用，故A错误；B、小风扇工作时，将电能转化为机械能，故B错误；C、小风扇充电时，将电能转化为化学能，故C错误；D、小风扇工作时会有能量损失，所以效率不可能100%，故D正确；故选：D。11．【解答】解：A、该图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导体在磁场中受力运动，即电动机的原理图，故A正确；B、该图中没有电源，是发电机的原理图，工作时将机械能转化为电能，故B错误；C、由安培定则可知，螺线管的左端为N极，右端为S极，根据同名磁极互相排斥、异名磁极相互吸引知闭合开关后，小磁针N极顺时针偏转，故C错误；D、根据同名磁极互相排斥、异名磁极相互吸引知丁图中小磁针N极会逆时针偏转，故D错误。故选：A。12．【解答】解：电动机是利用通电导体在磁场里受力运动的原理制成的。A、此装置有电源，通电后，磁场中的金属棒会受力运动，说明通电导体在磁场中受力运动，是电动机的原理，故A符合题意；B、研究的是磁极间的相互作用规律：同名磁极相斥，与电动机的原理不同，故B不符合题意；C、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，是发电机的原理，与电动机的原理不同，故C不符合题意；D、此图是奥斯特实验，说明了通电导线周围存在着磁场，与电动机的原理不同，故D不符合题意。故选：A。13．【解答】解：A、甲图是奥斯特实验，说明通电导体周围有磁场，故A错误；B、图中由电源，是电动机的原理图，是根据通电导体在磁场中受力运动的原理制成的，故B正确；C、从安全用电的角度分析，把拉线开关接在灯和火线之间更能保证用电安全，故C错误；D、用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电。故D错误；故选：B。14．【解答】解：A、图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故A不符合题意；B、图为电磁铁的原理图，电磁铁是根据电流的磁效应制成的，故B不符合题意；C、图中没有外部电源，当导体在磁场中做切割磁感线运动时，小灯泡发光，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故C不符合题意；D、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故D符合题意。故选：D。15．【解答】解：（1）图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，ab边与dc边中电流方向相反，磁场方向不变，所以ab边受到磁场的作用力向上，故A错误；（2）线圈由图示位置转过180°时，ab转到右侧，dc转到左侧，线圈中电流沿abcd流过线圈，故B错误；磁场方向不变，此时dc边电流方向与图示中dc边电流方向相反，所以dc边受到磁场力方向向上，故C错误；ab边电流方向与图示中ab边电流方向相反，所以ab边受到磁场的作用力向下，故D正确。故选：D。16．【解答】解：A、电风扇的主要部件是电动机，电风扇工作时，电能转化为机械能和内能，故A正确；B、电水壶工作时，把电能全部转化为内能，故B错误；CD、台灯、手电筒工作时，电能主要转化为光能和内能，故CD错误。故选：A。二．多选题（共1小题）17．【解答】解：A、此装置是奥斯特实验，说明通电导线周围存在着磁场，是探究电流的磁效应的实验装置，故A符合题意；B、此装置没有电源，是闭合电路的部分导体做切割磁感线运动时能产生电流，是探究发电机工作原理实验装置，故B符合题意；C、该装置有电源，是电动机的原理图，是探究磁场对电流的作用的实验装置，故C不符合题意；D、该图是探究电磁铁磁性强弱跟电流大小的关系的实验装置，故D不符合题意。故选：AB。三．填空题（共1小题）18．【解答】解：（1）将通电线圈abcd置于磁场中，线圈的ab、cd在磁场中受到磁力的作用，ab、cd的受力方向相反，使得线圈转动起来；（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，磁场的方向不变，只要按下倒车开关就能改变线圈中电流的方向，从而改变磁场力的方向，来实现倒车。故答案为：（1）力的作用；（2）电流的方向。四．解答题（共1小题）19．【解答】答：（1）豆浆机中电动机的工作原理是：电动机中的线圈通电后在磁场会受力运动；（2）在煮豆浆的过程中，随着加热时间的增加，温度越高，分子热运动越剧烈，扩散现象越显著，所以小明闻到豆香味越来越浓。
