2022年江苏省常州外国语学校中考物理一模考试卷（有答案）

这是一份2022年江苏省常州外国语学校中考物理一模考试卷（有答案），共64页。

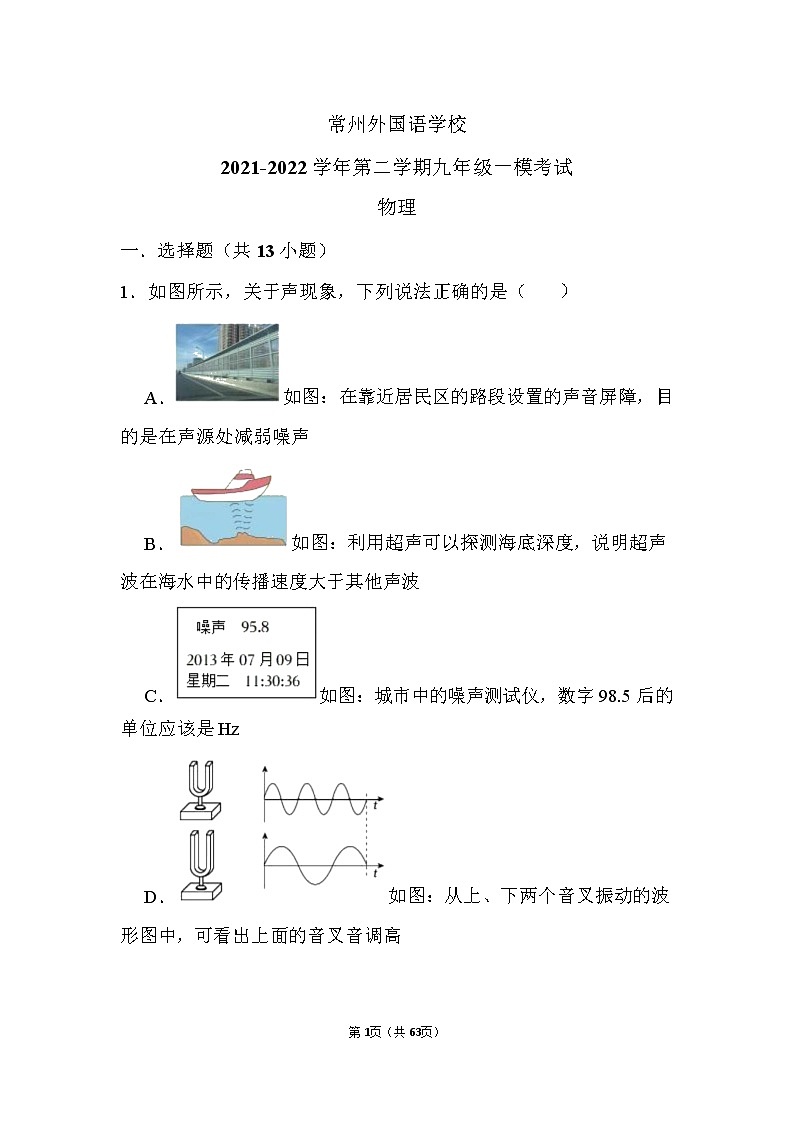

常州外国语学校
2021-2022 学年第二学期九年级一模考试
物理
一．选择题（共 13 小题）
1．如图所示，关于声现象，下列说法正确的是（
）
A．
如图：在靠近居民区的路段设置的声音屏障，目
的是在声源处减弱噪声
B．
如图：利用超声可以探测海底深度，说明超声
波在海水中的传播速度大于其他声波
C．
如图：城市中的噪声测试仪，数字 98.5 后的
单位应该是 Hz
D．
如图：从上、下两个音叉振动的波
形图中，可看出上面的音叉音调高
第 1页（共 63页）

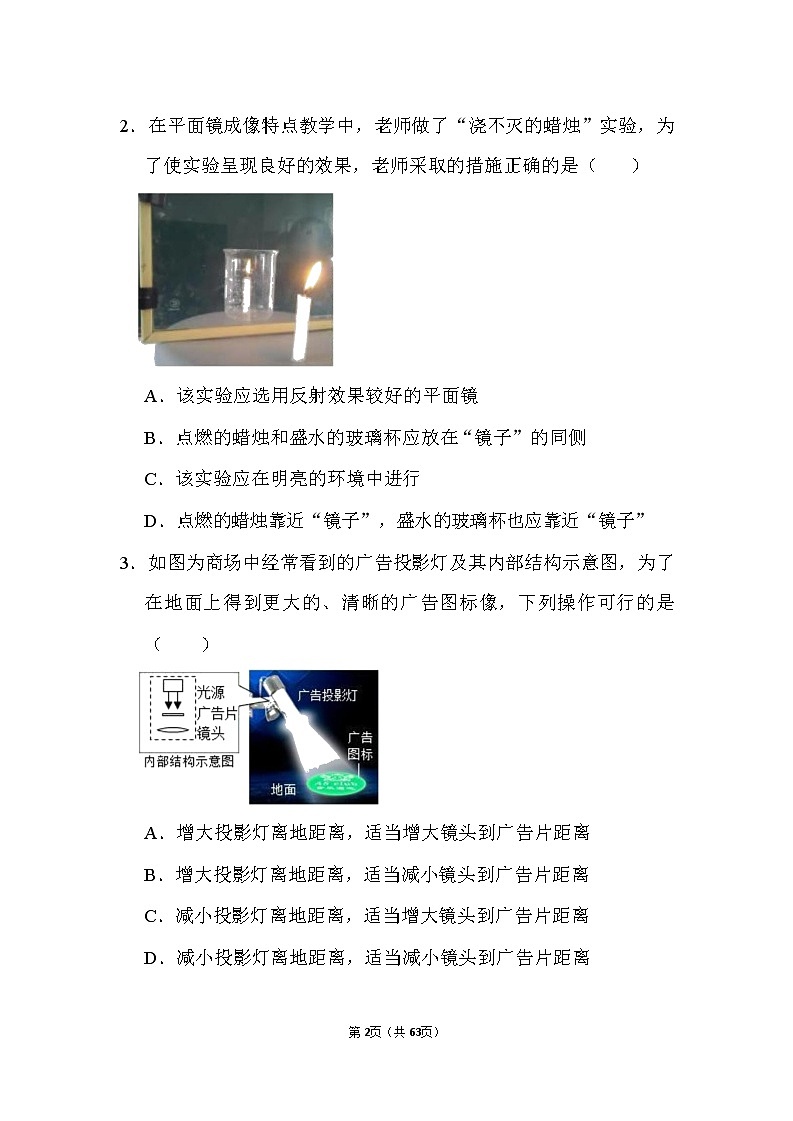

2．在平面镜成像特点教学中，老师做了“浇不灭的蜡烛”实验，为
了使实验呈现良好的效果，老师采取的措施正确的是（
）
A．该实验应选用反射效果较好的平面镜
B．点燃的蜡烛和盛水的玻璃杯应放在“镜子”的同侧
C．该实验应在明亮的环境中进行
D．点燃的蜡烛靠近“镜子”，盛水的玻璃杯也应靠近“镜子”
3．如图为商场中经常看到的广告投影灯及其内部结构示意图，为了
在地面上得到更大的、清晰的广告图标像，下列操作可行的是
（
）
A．增大投影灯离地距离，适当增大镜头到广告片距离
B．增大投影灯离地距离，适当减小镜头到广告片距离
C．减小投影灯离地距离，适当增大镜头到广告片距离
D．减小投影灯离地距离，适当减小镜头到广告片距离
第 2页（共 63页）

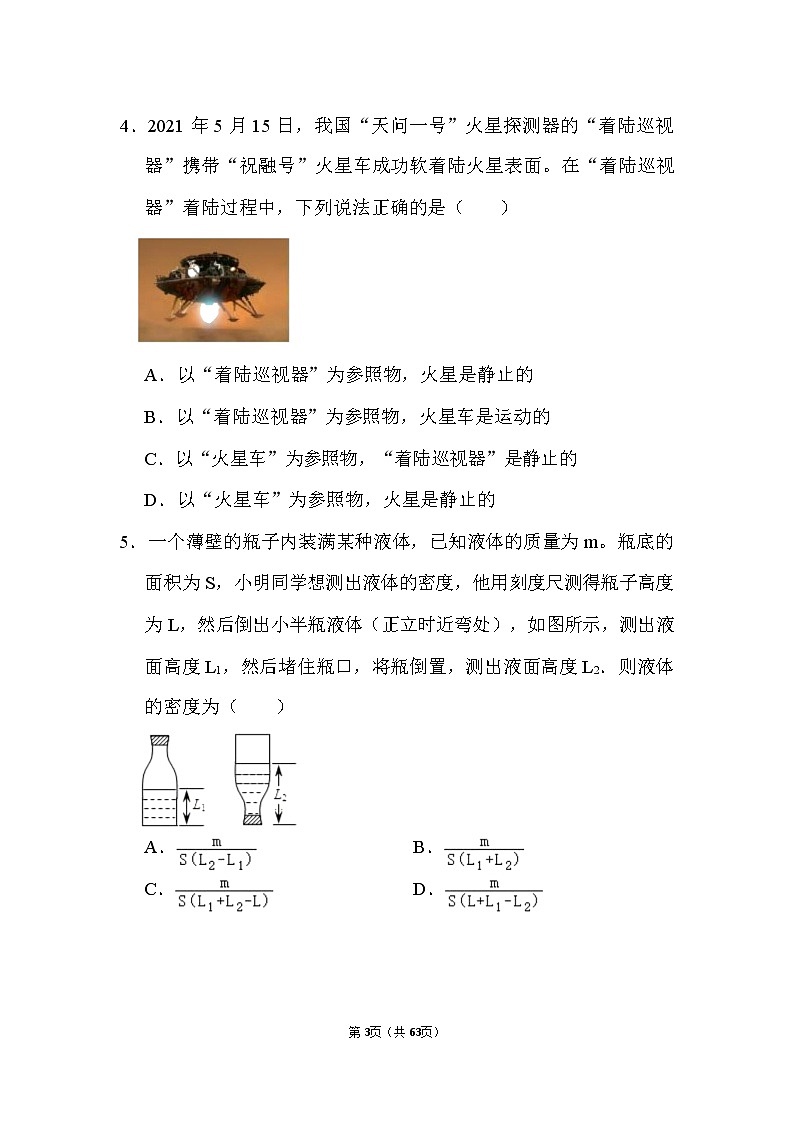

4．2021 年 5 月 15 日，我国“天问一号”火星探测器的“着陆巡视
器”携带“祝融号”火星车成功软着陆火星表面。在“着陆巡视
器”着陆过程中，下列说法正确的是（
）
A．以“着陆巡视器”为参照物，火星是静止的
B．以“着陆巡视器”为参照物，火星车是运动的
C．以“火星车”为参照物，“着陆巡视器”是静止的
D．以“火星车”为参照物，火星是静止的
5．一个薄壁的瓶子内装满某种液体，已知液体的质量为 m。瓶底的
面积为 S，小明同学想测出液体的密度，他用刻度尺测得瓶子高度
为 L，然后倒出小半瓶液体（正立时近弯处），如图所示，测出液
面高度 L ，然后堵住瓶口，将瓶倒置，测出液面高度 L ．则液体
1
2
的密度为（
）
A．
C．
B．
D．
第 3页（共 63页）


6．武汉疫情爆发后、举国上下团结一心，为其捐助物资。如图所示
为中国邮政用足够长的传送带传送物资，将物资（其重心为 O，
由图示位置从静止放到水平向右匀速运动的传送带上，则传送带
受到的压力 F、压强 P 及物资受到的摩擦力 f 随时间变化的图象正
确的是（
）
A．
B．
C．
D．
7．某检验人员在盛放密度分别为ρ 、ρ 、ρ 的硫酸铜溶液试管中，
甲
乙
丙
分别滴入一滴体积相同的同一感染者的血液，一段时间后出现了
如图所示的情形。下列分析正确的是（
）
A．血液的密度大于ρ甲
B．血液在甲、乙两试管中受到的浮力相等
C．血液的重力小于在丙试管排开的溶液的重力
D．三支试管底部受到液体的压强相等
第 4页（共 63页）


8．如图，OAB 是杠杆，OA 与 BA 垂直，在 OA 的中点挂一个 10N
的重物，加在 B 点的动力使 OA 在水平位置保持静止（杠杆重力
及摩擦均不计），则（
）
A．该杠杆一定是省力杠杆
B．该杠杆一定是费力杠杆
C．作用点在 B 点的最小动力等于 5N
D．作用点在 B 点的最小动力小于 5N
9．水上蹦床是一种水上娱乐项目，游客站在上面可以自由蹦跳（如
图）。对于蹦床运动的分析，下列说法错误的是（
）
A．游客每次蹦跳一定到达同一最高点，因为能量是守恒的
B．游客接触蹦床向下运动到最低点时，蹦床的弹性势能最大
C．游客离开蹦床向上运动过程中，他的动能减小，重力势能增大
D．游客想弹得更高，就要在蹦床上发力，此过程将消耗游客体能
第 5页（共 63页）


10．将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭
外壳。如图所示，按下发射气阀，随着“砰”的一声响，火箭飞
出，同时看到下端管口出现了明显的“白气”。下列叙述中正确的
是（
）
A．“白气”是水蒸气
B．“白气”是由于外界水蒸气吸热产生的
C．发射筒内气体与外界气体发生热传递，内能增加
D．发射筒内气体对发射筒做功，内能减小
11．今年年初，武汉爆发新冠肺炎疫情，全国打响疫情防控狙击战，
目前形势持续良好。疫情期间，常用的某款手持式电子测温仪如
图甲，图乙是它工作的原理图，其中电源电压保持不变，R 是热
敏电阻，用于靠近人体测温，定值电阻 R0 为保护电阻，显示仪是
由电流表或电压表改装而成。在测量人的体温时显示仪的示数会
随被测者体温的升高而变大，则下列分析正确的是（
）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻 R 的阻值随着温度的升高而减小
第 6页（共 63页）


C．将 R0 更换为阻值更小的电阻，测相同温度，显示仪示数变大
D．被测温者体温越高，整个电路消耗的电能越大
12．2021 年 12 月 20 日，全球首座球床模块式高温气冷堆核电站—
—山东荣成石岛湾高温气冷堆核电站示范工程送电成功。关于核
能的应用，下列说法中正确的是（
）
A．原子弹是根据核聚变的原理制成的
B．现有核电站核变原理与氢弹核变原理相同
C．核能有核辐射危险，我们应该完全杜绝核能发电
D．核电站发电的能量转化过程是：核能→内能→机械能→电能
13．如图是一款便携的漏水检测仪，可以检测地下管道是否漏水。地
下管道的漏水点所产生的振动信号通过探头转化成电信号传到主
机，其工作原理与下列实验相同的是（
）
A．
B．
C．
D．
二．多选题（共 2 小题）
第 7页（共 63页）


（多选）14．科技的发展和人们生活水平的不断提高使家庭汽车拥有
量越来越多。为了保护驾驶员和乘客的安全，我国交通法规定汽
车驾驶员和乘客必须系安全带！如图所示，下列有关说法正确的
是（
）
A．安全带做的宽大是为了减小对人体的压强
B．静止在水平面的汽车对地面的压力和地面对汽车的支持力是一
对平衡力
C．安全带是为了防止碰撞时司机和乘客受到伤害
D．安全带是为了防止被追尾时司机和乘客受到伤害
（多选）15．如图所示的电路，电源电压保持不变，小灯泡 L 标有“2.5V
0.25A”字样（灯丝电阻不变），滑动变阻器 R1 的最大值为 30Ω，
定值电阻 R2＝30Ω，电流表的量程为 0～0.6A，电压表的量程为 0～
3V，只闭合 S、S 和 S ，将滑动变阻器 R 的滑片 P 调到中点时，
2
3
1
电流表示数为 0.3A，在各元件安全的情况下，下列说法正确的是
（
）
A．电源电压是 3V
第 8页（共 63页）


B．只闭合开关 S、S ，滑动变阻器 R 的取值范围是 5Ω～30Ω
1
1
C．只闭合开关 S、S 、S ，电路的最大功率是 1.8W
2
3
D．只闭合开关 S，滑动变阻器的最大功率是 0.5W
三．填空题（共 8 小题）
16．第 24 届冬奥会将于 2022 年在北京举办.在滑冰比赛中，为了消
除冰刀滑行造成的划痕，使冰面恢复平整，常在比赛间隙进行“补
冰”。“补冰”时，工作人员在冰面上浇水，并向浇水处喷撒干冰
（固态二氧化碳）。此过程中干冰迅速
时从周围吸收大量
的热，使划痕处的水
态变化名称）
成冰，实现快速“补冰”。（均填物
17．2021 年 12 月 9 日 15 点 40 分，“天宫课堂”第一课正式开讲，
这是时隔 8 年之后，中国航天员再次在太空授课。学生们观看电
视直播时，电视收到的信号是
卫星，卫星上的“翅膀”实际是
器 ”）。
波，信号传播时要用通讯
（选填“电源”、“用电
18．N95 口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空
隙小得多、直径仅为 0.3μm 的颗粒物，原因是：在生产过程中通
过处理，使熔喷布带上电荷，具有
的作用。由于熔喷布有
很好的 性，所以能长时间保留静电，但放在自来水龙头下
冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降。
第 9页（共 63页）


19．如图所示，在用斜面和木块做“测量物体运动的平均速度”实验
时，将带刻度的木板一端垫高做成斜面，小明用频闪照相机记录
了木块沿斜面下滑的运动过程。频闪照相机每隔 0.5s 拍一张照片，
照片记录的木块在不同时刻的位置。
分析可知 A 到 F 的运动时间为
均速度是 cm/s。
s，木块从 A 运动到 F 的平
20．如图所示是跳台滑雪运动员在空中滑行的情景。
（1）运动员在空中滑翔受到的力
（填“是”或“非”）平
衡力，运动员特有的姿势与滑雪板的组合与飞机的机翼很相似，能
使他在空中滑行更远的距离。从流体的压强与流速的关系的角度分
析：这是由于运动员背上的空气流速
速，从而产生向 的升力。
滑雪板下面的空气流
（2）运动员着地时，身体仍需前倾，可避免运动员因为具有
而摔倒。
21．建筑工地上，起重机吊臂上的滑轮组如图所示，动滑轮重 200N。
在匀速起吊重 4.2×10 N 的物体时，物体 10s 内上升了 12m，此过
3
程中有用功为
J；若滑轮组的机械效率为 70%，则额外功
第 10页（共 63页）


为
J，拉力 F 为
N，其功率为
W。
22．无人驾驶飞机简称“无人机”，无人机的飞行控制系统简称“飞
控”。无人机悬停还是飞行、向哪个方向飞行、上升还是下降等飞
行指令都由飞控下达．飞控主要由 GPS 定位模块、超声波传感器、
气压传感器等各种功能的传感器以及控制电路组成。控制者通过
信号控制无人机的飞行，超声波传感器可探测无人机在飞行时遇
到的障碍物，这利用了超声波具有
器可通过测定大气压值获知无人机所在位置的
机由输出电压 15V、容量 10000mAh 的电池提供飞行能量，该电
池最多可提供 kW•h 的电能。若这些电能的 80%用于飞
好的特点。气压传感
；某无人
行，当飞行功率为 300W 时，最长飞行时间为
h。
第 11页（共 63页）


23．如图所示，探空气球和下方的吊篮总重 15N，气球所受总浮力始
终保持 60N 不变，方向始终竖直向上；气球受到的空气阻力与速
度成正比，即 f＝10v，不计吊篮受到的浮力和阻力。若气球以 1m/s
的速度竖直向下匀速运动，则吊篮中物体的重力为
去掉吊篮中的所有物体，气球能达到的最大速度为
N；若
m/s。
四．作图题（共 1 小题）
24．如图甲所示，是小华家客厅空调的专用插座。插座上的指示灯在
开关断开时不亮，插孔不能提供工作电压；在开关闭合时指示灯
亮，插孔可以提供工作电压；如果指示灯损坏，开关闭合时，插
孔也能提供工作电压。根据上述现象，请用笔画代替导线，将图
乙中的开关、指示灯和空调插口正确连入家庭电路中。
五．实验探究题（共 1 小题）
第 12页（共 63页）


25．军军同学为探究某种物质熔化时温度变化的特点，在实验室进行
了探究实验。根据测量结果他画出了相关图像，如图 1 所示。
（1）该实验中选用的固体颗粒
些实验效果更好。
（选填“粗”或“细”）一
（2）由图像可知该物质是
在 2min 时，该物质处于
存 ”）。
（选填“晶体”、“非晶体”），
态（选填“固”、“液”、“固液共
（3）4min 时该物质的内能
于”、“等于”或“小于”）。
8min 时物质的内能（选填“大
（4）比较图中 AB 段和 CD 段可知，如果升高相同的温度，
段吸收的热量较多。若该物质在液态时比热容为 3.2×10 J/（kg
•℃），该物质在固态时的比热容为 J/（kg•℃）。
3
第 13页（共 63页）


六．计算题（共 2 小题）
26．疫情期间，为了加快推进重大工程建设，降低疫情对社会经济发
展的影响，八千多名工人依然坚守在“深（深圳）中（中山）通
道”工地上，毫不松懈。
（1）“深中通道”建成后，会将原来约 120km 的车程缩短为 24km，
若一辆汽车的平均速度为 60km/h，则这辆汽车行驶的时间会缩短
h。
（2）“深中通道”由桥梁和海底沉管隧道组成，“深中通道”沉管
隧道为世界首例双向八车道海底沉管隧道，由 32 个如图所示的巨
型钢壳沉管组成。
①4 月 12 日上午，首节沉管在钢缆绳的牵引下，缓缓由浅水坞区
进入深水坞区，全程历时约 50min。若钢缆将沉管匀速拖行 20m 时
对其做功 1.2×107
J，则沉管受到的阻力为
N。
②建造隧道时，可以先将沉管两端密封，让它漂浮在海面上，再
用船将密封沉管拖到预定海面上，然后向其内部灌水使之沉入海
底。假设某一节密封长方形沉管的长、宽和高分别 160m、50m 和
10m，总质量为 6×104
t，要使其沉入海底，至少要灌入
吨
的海水。
第 14页（共 63页）


27．小民家有一个老式电热壶，只有加热功能，没有保温功能。小民
想用一电阻丝作发热体与其串联，将它改造成具有保温功能的电
热壶，S 为温控开关，水沸腾时自动断开。已知原电热壶的额定电
压为 220V，为了测定它的额定功率，小民把它与一个标有“220V
100W”灯泡串联在家庭电路中（如图甲所示），电压表的示数为
176V．（电源电压恒为 220V，不考虑温度对电阻阻值的影响）
求：（1）原电热壶的额定功率 P 额。
（2）为了使改造后的电热壶（如图乙所示）在低温挡时的总发热
功率为原电热壶额定功率的 ，小民所串联电阻丝的电阻 Rx。
。
七．综合能力题（共 1 小题）
28．如图所示是我国自主设计生产的某品牌插电混动汽车。车中装配
的电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池
充电。汽车低速行驶（速度小于 40km/h）时，发动机不工作，蓄
电池通过电机驱动汽车；当汽车高速行驶时，发动机启动驱动汽
第 15页（共 63页）


车，同时通过电机给蓄电池充电；在汽车滑行、刹车制动及发动
机输出的额外扭矩的机械能通过电机转化为电能存储。该汽车的
相关性能参数如表，请回答：
整车质量/kg
油箱容积/L
1620
48
耗油量/L•100km﹣1
发动机最大功率/kW
发动机热机效率
电机最大功率/kW
电机效率
5.0
81
40%
145
95%
蓄电池容量/kW•h
18.32
120
纯电续航里程/km
（1）汽车低速行驶时，蓄电池是
电 器”）；
（选填“电源”或“用
（2）汽车高速行驶时，电机的工作与下列哪一实验原理相
同
；
（3）蓄电池充满电后，若汽车以 72km/h 的速度匀速行驶 100km，
则汽车消耗的汽油质量为 kg，这些汽油在气缸内完全燃烧
第 16页（共 63页）


放出的热量为
J，汽车发动机的实际输出功率约为
0.7×10 kg/m ，热值是 4.6×10 J/kg）
J，汽车发动机输出的机械能约为
kW。（汽油的密度是
3
3
7
八．解答题（共 2 小题）
29．大厦右边镀膜的玻璃外墙把太阳光反射到小明家，小明看到太阳
的像 S′（大致如图所示），这是一种光污染。画出太阳光经过玻
璃外墙到达小明家的光线。（保留作图痕迹）
30．为了探究物体动能大小与哪些因素有关，同学们设计了如图甲、
乙所示的实验装置来进行实验。
第 17页（共 63页）


（1）该实验利用了转换法，通过观察
来判断
（选
填“小球”或“木块”）动能的大小；
（2）图甲是让不同质量的小球沿同一光滑斜面从 B 处由静止自由
释放，然后分别撞击到放在水平面上的同一木块，木块在水平面运
动一段距离后静止时的情景。据此你能得到的结论是
；
（3）图乙是让质量相同的小球沿同一光滑斜面分别从 A、B 由静
止自由释放，让后与放在水平面上的同一木块相碰到静止后的情
景。据此你能得出结论是
。
（4）实验后，同学们联想到在公交事故中，造成安全隐患的因素
有汽车的“超载”与“超速”，进一步想知道，在影响物体动能大
小的因素中，哪个对动能影响更大，于是利用上述器材进行了实验
测定，得到的数据如表。
实验 小球的质 小球自由滚下的高 木块被撞后运到的
序号
量 m/g
30
度 h/cm
10
距离 s/m
1
2
3
4
16
8
30
20
60
10
（a）为了探究“超载”隐患时，应选择
较。
序号的实验进行比
（b）分析表格中对应的数据可知：
对物体的动能影响更大，
即当发生交通事故时，由此造成的危害更严重。
第 18页（共 63页）


参考答案与试题解析
一．选择题（共 13 小题）
1．如图所示，关于声现象，下列说法正确的是（
）
A．
如图：在靠近居民区的路段设置的声音屏障，目
的是在声源处减弱噪声
B．
如图：利用超声可以探测海底深度，说明超声
波在海水中的传播速度大于其他声波
C．
如图：城市中的噪声测试仪，数字 98.5 后的
单位应该是 Hz
D．
如图：从上、下两个音叉振动的波
形图中，可看出上面的音叉音调高
【分析】（1）减弱噪声有三条途径，即在三个不同的位置——声源
处、传播过程中、人耳处减弱噪声。
（2）在相同温度下，在相同介质中声音的传播速度相同。
（3）声音的强弱，即人耳感觉到的声音的大小用分贝来表示，声
第 19页（共 63页）


音越小，分贝数越小。
（4）比较相同时间内物体振动的次数可以比较频率大小。频率越
大，音调越高。
【解答】解：A、在靠近居民区的路段设置的声音屏障，目的是使
声在传播过程中减弱噪声，故 A 错误；
B、超声波在海水中的传播速度与其他声波在海水中的传播速度相
同，故 B 错误；
C、监测噪声的设备是用来测定噪声的等级的，而声音的强弱用分
贝来表示，所以监测噪声设备上数据的单位是 dB（分贝），故 C 错
误；
D、两个音叉振动的波形图中，相同时间内，上面物体振动的频率
大于下面的频率，上面的音调比下面的音调高，故 D 正确。
故选：D。
【点评】此题考查的知识点比较多，有：防止噪声的途径、频率与
音调的关系、声波的传播速度、响度的单位等，考查比较全面，难
度不大。
2．在平面镜成像特点教学中，老师做了“浇不灭的蜡烛”实验，为
了使实验呈现良好的效果，老师采取的措施正确的是（
）
第 20页（共 63页）


A．该实验应选用反射效果较好的平面镜
B．点燃的蜡烛和盛水的玻璃杯应放在“镜子”的同侧
C．该实验应在明亮的环境中进行
D．点燃的蜡烛靠近“镜子”，盛水的玻璃杯也应靠近“镜子”
【分析】（1）用玻璃板代替平面镜的原因就是因为玻璃板是透明的
两面都可以看到；
（2）平面镜所成的像与物体关于平面镜对称；
（3）物体和环境的对比度越大，成像越清晰；
（4）平面镜所成的像和物体到平面镜的距离相等。
【解答】解：
A、用反射效果一般的透明玻璃板代替平面镜，在蜡烛 A 一侧能看
到蜡烛 A 的像，同时还能看到蜡烛 B，便于确定像的位置，故 A
错误；
B、点燃的蜡烛在平面镜前，盛水的玻璃杯应放在“镜子”的另一
侧，故 B 错误；
C、由于玻璃是透明的，为了使像更清晰，应该在光线较暗的环境
下，便于观察，故 C 错误；
D、平面镜成像时，像与物体到镜面距离相等，所以将蜡烛靠近“镜
子”，盛水的玻璃杯也应靠近“镜子”，故 D 正确。
故选：D。
【点评】本题主要考查了平面镜成像特点的实验及其应用。这是光
学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟
第 21页（共 63页）




练掌握，并学会灵活运用。
3．如图为商场中经常看到的广告投影灯及其内部结构示意图，为了
在地面上得到更大的、清晰的广告图标像，下列操作可行的是
（
）
A．增大投影灯离地距离，适当增大镜头到广告片距离
B．增大投影灯离地距离，适当减小镜头到广告片距离
C．减小投影灯离地距离，适当增大镜头到广告片距离
D．减小投影灯离地距离，适当减小镜头到广告片距离
【分析】凸透镜成实像时，物距减小，像距增大，像增大。
放投影时，要使屏幕上的像更大，要使投影片和凸透镜之间的物距
减小，同时要增大镜头和屏幕之间的像距，像才能更大。
【解答】解：屏幕上的像的大小不取决于屏幕的大小，而是取决于
物距和像距，要使像更大一些，要减小物距，增大像距，所以增大
投影灯离地距离，同时减小广告片与镜头的距离；故只有 B 选项说
法正确。
故选：B。
【点评】此题不仅考查了凸透镜成像的应用，还考查凸透镜成实像
时，物距变化和像距变化。
第 22页（共 63页）


4．2021 年 5 月 15 日，我国“天问一号”火星探测器的“着陆巡视
器”携带“祝融号”火星车成功软着陆火星表面。在“着陆巡视
器”着陆过程中，下列说法正确的是（
）
A．以“着陆巡视器”为参照物，火星是静止的
B．以“着陆巡视器”为参照物，火星车是运动的
C．以“火星车”为参照物，“着陆巡视器”是静止的
D．以“火星车”为参照物，火星是静止的
【分析】在判断物体的运动静止时，要看物体相对于参照物的位置
是否发生改变，如果改变，物体是运动的，如果不变，则物体是静
止的
【解答】解：A、在“天问一号”软着陆火星的过程中，火星相对
于“着陆巡视器”的位置发生了变化，因此以“着陆巡视器”为参
照物，火星是运动的，故 A 错误；
BC、在“天问一号”着陆过程中，“着陆巡视器”与固定其上的火
星车的位置没有发生变化，因此以“着陆巡视器”与火星车是相对
静止的，故 B 错误，C 正确；
D、在“天问一号”携固定其上的火星车软着陆火星的过程中，火
星相对于“火星车”的位置发生了变化，因此以“火星车”为参照
物，火星是运动的，故 D 错误。
第 23页（共 63页）


故选：C。
【点评】此题考查了物体运动状态的判断。一个物体是运动还是静
止，决定于所选择的参照物，参照物不同，物体运动状态可能不同。
5．一个薄壁的瓶子内装满某种液体，已知液体的质量为 m。瓶底的
面积为 S，小明同学想测出液体的密度，他用刻度尺测得瓶子高度
为 L，然后倒出小半瓶液体（正立时近弯处），如图所示，测出液
面高度 L ，然后堵住瓶口，将瓶倒置，测出液面高度 L ．则液体
1
2
的密度为（
）
A．
C．
B．
D．
【分析】虽然瓶子的形状不规则，但是瓶子的下部可视圆柱体，由
于瓶子的容积 V 不变，瓶中液体的体积 V 也不变，可将上部分
瓶
液
不规则的空气体积 V ，用倒置后上部分规则的空气体积 V 来代
空
空
替。
【解答】解：
由图知，瓶中液体的体积 V ＝SL ，
1
液
瓶中空气的体积 V ＝S（L﹣L ），
2
空
所以瓶子的容积为 V ＝V +V ＝SL +S（L﹣L ）＝S（L+L ﹣L ），
1
2
1
2
容
液
空
已知瓶中装满液体时液体的质量为 m，
第 24页（共 63页）


瓶中装满液体时液体的体积等于瓶子的容积，即 V＝V 容＝S（L+L1
﹣L2），
则液体的密度为：ρ＝ ＝
故选：D。
。
【点评】本题考查特殊的测量方法，关键是利用等效替换法测量形
状不规则部分体积，即把瓶子正放、倒放结合起来得到液体的体积
和空着部分的体积。
6．武汉疫情爆发后、举国上下团结一心，为其捐助物资。如图所示
为中国邮政用足够长的传送带传送物资，将物资（其重心为 O，
由图示位置从静止放到水平向右匀速运动的传送带上，则传送带
受到的压力 F、压强 P 及物资受到的摩擦力 f 随时间变化的图象正
确的是（
）
A．
C．
B．
D．
【分析】静止在水平面上的物体对水平面的压力等于物体的重力；
第 25页（共 63页）


根据压强公式判定压强的变化。
【解答】解：
A、工件刚放上去时，做向右的加速运动，速度还小于传送带速度
时，工件受滑动摩擦，大小不变，当工件和传送到速度相等时，摩
擦力为 0，故 A 错误；
B、将工件由图示位置从静止放到水平向右匀速运动的传送带上，
此时物体对传送带的压力等于物体的重力，压力大小保持不变，故
B 错误；
CD、压力不变，工件向右运动，与传送带的接触面积变大，根据 p
＝ 可知，压强与接触面积成反比，压强会变小，故 C 正确，D 错
误。
故选：C。
【点评】本题考查了摩擦力、压强的大小的判定，明确各个量的变
化是解题的关键。
7．某检验人员在盛放密度分别为ρ 、ρ 、ρ 的硫酸铜溶液试管中，
甲
乙
丙
分别滴入一滴体积相同的同一感染者的血液，一段时间后出现了
如图所示的情形。下列分析正确的是（
）
A．血液的密度大于ρ甲
第 26页（共 63页）


B．血液在甲、乙两试管中受到的浮力相等
C．血液的重力小于在丙试管排开的溶液的重力
D．三支试管底部受到液体的压强相等
【分析】（1）当物体密度小于液体密度时，物体漂浮；当物体密度
与液体密度相同时，物体将悬浮在液体中；当物体密度大于液体密
度时，物体下沉；
（2）根据浮沉条件判断浮力与重力的关系即可得出答案；
（3）根据浮沉条件和阿基米德原理来分析；
（4）根据公式 p＝ρgh 判断压强的大小。
【解答】解：A、当物体密度小于液体密度时，物体漂浮，故感染
者血液的密度小于ρ甲，故 A 错误；
B、同一感染者体积相同的一滴血液的重力相同，甲中血液漂浮，
浮力等于重力；乙中血液悬浮，浮力等于重力，所以 F ＝F ，故
甲
乙
B 正确；
C、血液滴在丙试管中下沉，故受到的重力大于排开硫酸铜溶液的
重力，故 C 错误；
D、当物体密度与液体密度相同时，物体将悬浮在液体中，血液滴
在乙中悬浮，故感染者血液的密度与 ρ乙相同，当血液滴漂浮时，
硫酸铜溶液的密度大于血液的密度，当血液滴下沉时，硫酸铜溶液
的密度小于血液的密度，可知ρ ＞ρ ＞ρ ，由图知液面相平，由公
甲
乙
丙
式 p＝ρgh 可得，p ＞p ＞p ，故 D 错误。
甲
乙
丙
故选：B。
第 27页（共 63页）




【点评】本题考查物体的浮沉条件以及液体压强公式的应用，属于
常考题型，难度不大。
8．如图，OAB 是杠杆，OA 与 BA 垂直，在 OA 的中点挂一个 10N
的重物，加在 B 点的动力使 OA 在水平位置保持静止（杠杆重力
及摩擦均不计），则（
）
A．该杠杆一定是省力杠杆
B．该杠杆一定是费力杠杆
C．作用点在 B 点的最小动力等于 5N
D．作用点在 B 点的最小动力小于 5N
【分析】（1）由图可知，阻力臂是确定的，即图中支点 O 到重力
作用点的距离，但我们只知道动力的作用点在 B 点，不知道动力的
作用方向，所以也就不知道动力臂的大小，所以也就无法比较动力
臂和阻力臂的大小关系，所以无法确定它是哪种杠杆。
（2）由杠杆平衡条件 F L ＝F L 可知，在阻力和阻力臂都一定的
1
1
2
2
情况下，动力臂越长则动力越小。支点与动力作用点之间的连线就
是最长的动力臂，与这条动力臂垂直的力即为最小动力。
根据杠杆平衡条件求出最小的动力。
【解答】解：（1）因无法确定动力臂的大小，所以无法确定它是哪
种杠杆，故 A 和 B 错误；
第 28页（共 63页）


（2）加在 B 点的动力 F 与 OB 垂直向上时，动力作用线和杠杆垂
直，支点与动力作用点之间的连线 OB 就是最长的动力臂，此时动
力最小。因为 C 点是中点，所以 OB＞OA＝2OC。
根据杠杆的平衡条件 F×OB＝G×OC，此时的最小动力 F＝
＝5N．所以选项 C 错误，选项 D 正确。
故选：D。
【点评】判断杠杆类型关键是比较杠杆的动力臂和阻力臂的大小关
系。该题同时考查了利用杠杆平衡条件判断最小的动力，以及杠杆
平衡条件的有关计算，解答此类题的关键是找出最长的动力臂。
9．水上蹦床是一种水上娱乐项目，游客站在上面可以自由蹦跳（如
图）。对于蹦床运动的分析，下列说法错误的是（
）
A．游客每次蹦跳一定到达同一最高点，因为能量是守恒的
B．游客接触蹦床向下运动到最低点时，蹦床的弹性势能最大
C．游客离开蹦床向上运动过程中，他的动能减小，重力势能增大
第 29页（共 63页）


D．游客想弹得更高，就要在蹦床上发力，此过程将消耗游客体能
【分析】弹性势能的大小与物体的形变程度有关，形变程度越大，
弹性势能越大；
动能大小的影响因素：质量、速度。质量越大，速度越大，动能越
大。重力势能大小的影响因素：质量、被举得高度。质量越大，高
度越高，重力势能越大。不计空气阻力时，机械能没有转化为内能，
机械能守恒。
【解答】解：
A、游客在上下运动的过程中会受到空气阻力的作用，机械能会转
化为内能，机械能不守恒，而游客每次蹦跳都要消耗人的体能，人
的体能转化为机械能，人的体能转化的机械能可能不等于人在运动
时每次转化的内能，虽然能量是守恒的，但游客每次蹦跳不一定到
达同一最高点，故 A 错误；
B、游客接触蹦床向下运动到最低点时，蹦床的弹性形变的程度最
大，所以弹性势能最大，故 B 正确；
C、游客离开蹦床向上运动过程中，质量不变，速度变小，动能变
小，质量不变，高度变大，重力势能增大，故 C 正确；
D、游客想弹得更高，就要在蹦床上发力，使蹦床的形变程度变大，
弹性势能变大，转化为的重力势能就越大，此过程将消耗游客体能，
游客的体能转化为弹性势能，故 D 正确。
故选：A。
【点评】通过游客蹦床时，考查了重力势能、弹性势能、动能的变
第 30页（共 63页）




化等知识，体现了体育运动中包含了很多的物理知识，你可以试着
分析一下其它的体育运动中的物理知识。
10．将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭
外壳。如图所示，按下发射气阀，随着“砰”的一声响，火箭飞
出，同时看到下端管口出现了明显的“白气”。下列叙述中正确的
是（
）
A．“白气”是水蒸气
B．“白气”是由于外界水蒸气吸热产生的
C．发射筒内气体与外界气体发生热传递，内能增加
D．发射筒内气体对发射筒做功，内能减小
【分析】（1）物质由气态变为液态叫液化，液化放热；由液态变为
气态叫汽化，汽化吸热；
（2）改变内能的方法有：做功和热传递；当气体膨胀对外做功时，
气体的内能减小，温度降低。
【解答】解：AB、管口出现的“白气”是水蒸气遇冷时放热，液
化形成的小水滴，故 AB 错误；
CD、按下发射气阀，筒内气体对筒身与纸火箭做功，筒内气体的
内能减小，温度降低，故 C 错误，D 正确。
第 31页（共 63页）


故选：D。
【点评】本题通过“纸火箭发射”的实验考查了改变物体内能的方
法（做功）和液化现象，属于基础题。
11．今年年初，武汉爆发新冠肺炎疫情，全国打响疫情防控狙击战，
目前形势持续良好。疫情期间，常用的某款手持式电子测温仪如
图甲，图乙是它工作的原理图，其中电源电压保持不变，R 是热
敏电阻，用于靠近人体测温，定值电阻 R0 为保护电阻，显示仪是
由电流表或电压表改装而成。在测量人的体温时显示仪的示数会
随被测者体温的升高而变大，则下列分析正确的是（
）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻 R 的阻值随着温度的升高而减小
C．将 R0 更换为阻值更小的电阻，测相同温度，显示仪示数变大
D．被测温者体温越高，整个电路消耗的电能越大
【分析】（1）根据电流表和电压表的正确使用判断显示仪的类型，
即电流表与被测电路元件串联、电压表与被测电路元件并联；
（2）由题意可知，显示仪的示数会随被测者体温的升高而变大，
根据串联电路的分压原理可知 R 的阻值变化，从而得出热敏电阻的
第 32页（共 63页）


阻值与温度的关系；
（3）测相同温度时，热敏电阻 R 的阻值不变，将 R0 更换为阻值更
小的电阻，由串联电路的分压原理可知 R0 两端分得的电压变化，
再根据串联电路的电压特点可知 R 两端的电压变化；
（4）被测温者体温越高，热敏电阻 R 的阻值变大，电路的总电阻
越大，根据欧姆定律可知电路的电流变化，利用 P＝UI 可知整个电
路消耗的电功率变化，然后结合 W＝Pt 可知整个电路消耗电能的
多少。
【解答】解：由图乙可知，闭合开关，热敏电阻和定值电阻串联，
显示仪并联在热敏电阻两端。
A．由电路图可知，显示仪与热敏电阻 R 并联，所以显示仪是由电
压表改装成的，故 A 错误；
B．在测量人的体温时显示仪的示数会随被测者体温的升高而变大，
由串联电路的分压原理可知，热敏电阻 R 的阻值变大，则热敏电阻
R 的阻值随者温度的升高而增大，故 B 错误；
C．测相同温度时，热敏电阻 R 的阻值不变，将 R0 更换为阻值更小
的电阻，由串联电路的分压原理可知，R0 两端分得的电压变小，根
据串联电路的电压特点可知，R 两端的电压变大，即显示仪示数变
大，故 C 正确；
D．被测温者体温越高，热敏电阻 R 的阻值变大，电路的总电阻越
大，由 I＝ 可知，电路的电流越小，根据 P＝UI 可知，整个电路
消耗的电功率越小，而电路工作的时间未知，由 W＝Pt 可知无法
第 33页（共 63页）


确定整个电路消耗电能的多少，故 D 错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到电表的正确使用和串
联电路的特点、欧姆定律、电功率公式、电功公式的应用，利用好
“在测量人的体温时显示仪的示数会随被测者体温的升高而变大”
是关键。
12．2021 年 12 月 20 日，全球首座球床模块式高温气冷堆核电站—
—山东荣成石岛湾高温气冷堆核电站示范工程送电成功。关于核
能的应用，下列说法中正确的是（
）
A．原子弹是根据核聚变的原理制成的
B．现有核电站核变原理与氢弹核变原理相同
C．核能有核辐射危险，我们应该完全杜绝核能发电
D．核电站发电的能量转化过程是：核能→内能→机械能→电能
【分析】核反应的过程分核聚变和核裂变。核能发电是利用铀原子
核裂变时放出的核能来发电的。核电站的核心设备是核反应堆，核
反应堆是通过可控裂变（链式反应）释放能量的。
【解答】解：
A、原子弹是利用核裂变的原理制成的，氢弹是利用核聚变的原理
制成的，故 A 错误；
B、核电站中的核反应堆是进行裂变而获得核能的一种装置，是可
控的，与氢弹核变原理不相同，故 B 错误；
C、核能虽然具有放射性，可能对环境造成污染，但只要科学处理
第 34页（共 63页）




还是可以控制的，所以我们可以开发和使用核能，故 C 错误；
D、核电站能量转化的过程是：通过核反应把核能转化为内能，得
到高温水蒸气；水蒸气推动汽轮机转动，把内能又转化为机械能；
汽轮机再带动发电机发电，得到电能，则整个过程中能量转化的正
确顺序是：核能→内能→机械能→电能，故 D 正确。
故选：D。
【点评】解决此类问题只需要了解核能发电的过程及能量转化过程
即可。
13．如图是一款便携的漏水检测仪，可以检测地下管道是否漏水。地
下管道的漏水点所产生的振动信号通过探头转化成电信号传到主
机，其工作原理与下列实验相同的是（
）
A．
B．
C．
D．
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动，导体
第 35页（共 63页）


中会产生感应电流，这是电磁感应现象，据此分析。
【解答】解：地下管道的漏水点所产生的振动会使得检测仪中电路
的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电
流，这是电磁感应现象；
A 是电流的磁效应，B 是电磁感应现象的原理图，C 是通电导体在
磁场中受力运动，D 是通电螺线管，利用的是电流的磁效应；故 B
正确。
故选：B。
【点评】在电和磁这一部分中，学到了很多电学设备，每个设备的
制成原理是经常考查的知识点。要在理解的基础上，记住这些基础
知识。
二．多选题（共 2 小题）
（多选）14．科技的发展和人们生活水平的不断提高使家庭汽车拥有
量越来越多。为了保护驾驶员和乘客的安全，我国交通法规定汽
车驾驶员和乘客必须系安全带！如图所示，下列有关说法正确的
是（
）
A．安全带做的宽大是为了减小对人体的压强
B．静止在水平面的汽车对地面的压力和地面对汽车的支持力是一
第 36页（共 63页）


对平衡力
C．安全带是为了防止碰撞时司机和乘客受到伤害
D．安全带是为了防止被追尾时司机和乘客受到伤害
【分析】（1）在压力一定时，增大受力面积可以减小压强；
（2）二平衡力的条件：作用在同一个物体上的力，大小相等，方
向相反，作用在同一直线上；
（3）物体保持原来运动状态不变的性质叫惯性，据此结合不同运
动状态下人身体运动情况的改变分析即可解答。
【解答】解：A、安全带做的都比较宽大，可以在压力一定时，增
大受力面积，减小对人体的压强，故 A 正确；
B、静止在水平面的汽车对路面的压力与路面对汽车的支持力，这
两个力作用在两个物体，是一对相互作用力，不是平衡力，故 B
错误；
C、当汽车突然减速或前方碰撞时，人由于惯性要保持原来的运动
状态，身体会向前倾，这时安全带可以起到保护作用，故 C 正确；
D、当后车追尾时，坐在座椅上的人由于惯性要保持原来的运动状
态，头会突然后仰，这时头枕会保护头颈不被撞伤，故 D 错误。
故选：AC。
【点评】本题考查了减小压强的方法、平衡力的判断以及惯性的应
用，属于综合性题目。
（多选）15．如图所示的电路，电源电压保持不变，小灯泡 L 标有“2.5V
0.25A”字样（灯丝电阻不变），滑动变阻器 R1 的最大值为 30Ω，
第 37页（共 63页）




定值电阻 R2＝30Ω，电流表的量程为 0～0.6A，电压表的量程为 0～
3V，只闭合 S、S 和 S ，将滑动变阻器 R 的滑片 P 调到中点时，
2
3
1
电流表示数为 0.3A，在各元件安全的情况下，下列说法正确的是
（
）
A．电源电压是 3V
B．只闭合开关 S、S ，滑动变阻器 R 的取值范围是 5Ω～30Ω
1
1
C．只闭合开关 S、S 、S ，电路的最大功率是 1.8W
2
3
D．只闭合开关 S，滑动变阻器的最大功率是 0.5W
【分析】（1）只闭合 S、S 和 S ，两电阻并联，电流表测量干路电
2
3
流，将滑动变阻器 R1 的滑片 P 调到中点时，
根据电阻并联的特点得出总电阻，根据欧姆定律得出电源电压；
电流表的量程为 0～0.6A，可知电路中最大电流为 0.6A，根据 P＝
UI 计算最大功率；
（2）只闭合开关 S、S ，L 和 R 串联，电压表测量 R 的电压，电
1
1
1
流表测量电路电流，
当灯泡正常发光时，根据灯泡铭牌数据及串联电路的电压特点可得
出电路中的电流和 R1 的电压，
根据欧姆定律得出 R 的最小值，进而得出滑动变阻器 R 的取值范
1
1
第 38页（共 63页）


围；
（3）只闭合开关 S，L 和 R1 串联，电流表测量电路电流，根据欧
姆定律表示出电路中的电流，
根据电功率公式 P＝UI＝I R 得出变阻器的功率表达式，进而分析
2
并得出滑动变阻器的最大功率。
【解答】解：AC、只闭合 S、S 和 S ，两电阻并联，将滑动变阻
2
3
器 R1 的滑片 P 调到中点时，
滑动变阻器接入的阻值为 R1′＝
＝15Ω，此时总电阻 R 总＝
＝
＝10Ω，
电流表测量干路电流，示数为 0.3A，
则电源电压为 U＝IR 总＝0.3A×10Ω＝3V，故 A 正确；
电流表的量程为 0～0.6A，可知电路中最大电流为 0.6A，
根据 P＝UI 可知此时功率最大，为 P＝UI＝3V×0.6A＝1.8W，故 C
正确；
B、只闭合开关 S、S ，L 和 R 串联，电压表测量 R 的电压，电流
1
1
1
表测量电路电流，
当灯泡正常发光时，电流为 0.25A，电压为 2.5V，电阻固定为 RL
＝ ＝ ＝10Ω，
此时 R 的电压为 U ＝3V﹣2.5V＝0.5V，
1
1
此时 R 接入的电阻为 R ＝ ＝
＝2Ω，
1
1
第 39页（共 63页）


电压表的量程为 0～3V，电源电压为 3V，故当变阻器全部接入电
阻时，电压小于 3V，故可全部接入电路，
则滑动变阻器 R1 的取值范围是 2Ω～30Ω，故 B 错误；
D、只闭合开关 S，L 和 R1 串联，电流表测量电路电流，为 I′＝
，
滑动变阻器的最大功率是 P 滑＝I′
R1″＝（
） R1″＝
2
2
，
可知当 R ″＝R ＝10Ω时，变阻器的功率最大，此时 P ＝
＝
1
L
滑
＝0.225W，故 D 错误。
故选：AC。
【点评】本题考查等效电路分析、欧姆定律的应用及电功率的计算
问题，难度较大。
三．填空题（共 8 小题）
16．第 24 届冬奥会将于 2022 年在北京举办.在滑冰比赛中，为了消
除冰刀滑行造成的划痕，使冰面恢复平整，常在比赛间隙进行“补
冰”。“补冰”时，工作人员在冰面上浇水，并向浇水处喷撒干冰
（固态二氧化碳）。此过程中干冰迅速 升华 时从周围吸收大
量的热，使划痕处的水 凝固 成冰，实现快速“补冰”。（均填
物态变化名称）
【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气
第 40页（共 63页）


态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固
态变为液态叫熔化，由液态变为固态叫凝固。
【解答】解：向浇水处喷撒干冰（固态二氧化碳）。此过程中干冰
迅速升华，升华从周围吸收大量的热，使划痕处的水凝固为冰。
故答案为：升华；凝固。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态
变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放
热情况也要有清晰的认识。
17．2021 年 12 月 9 日 15 点 40 分，“天宫课堂”第一课正式开讲，
这是时隔 8 年之后，中国航天员再次在太空授课。学生们观看电
视直播时，电视收到的信号是 电磁 波，信号传播时要用通讯
卫星，卫星上的“翅膀”实际是 电源 （选填“电源”、“用电
器 ”）。
【分析】（1）电视机收到的信号是电磁波；
（2）卫星在太空张开“翅膀”是太阳能电池板，据此分析卫星在
太空张开“翅膀”后获得的能源。
【解答】解：（1）电磁波的传播不需要介质，且可以传递信息，电
视机收到的信号是电磁波；
（2）卫星在太空张开“翅膀”是太阳能电池板，是提供电能的，
第 41页（共 63页）


是电源。
故答案为：电磁；电源。
【点评】本题考查电磁波和电路的组成，属于基础题。
18．N95 口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空
隙小得多、直径仅为 0.3μm 的颗粒物，原因是：在生产过程中通
过处理，使熔喷布带上电荷，具有 吸引轻小物体 的作用。由
于熔喷布有很好的 绝缘 性，所以能长时间保留静电，但放在
自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重
下降。
【分析】自由电子带负电荷，带电体能吸引轻小物体；不容易导电
的物体叫做绝缘体，如：橡胶、玻璃、塑料等，据此进行分析。
【解答】解：
N95 口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电
荷，由于带电体能吸引轻小物体，进而吸附一些粒径较小的污染物，
甚至病毒这种纳米级的物质也会被吸附；熔喷布有很好的绝缘性，
所以能长时间保留静电。
故答案为：吸引轻小物体；绝缘。
【点评】此题以“口罩”为载体，考查带电体的性质和绝缘体的应
用等，与实际生活联系紧密，是一道好题。
19．如图所示，在用斜面和木块做“测量物体运动的平均速度”实验
时，将带刻度的木板一端垫高做成斜面，小明用频闪照相机记录
了木块沿斜面下滑的运动过程。频闪照相机每隔 0.5s 拍一张照片，
第 42页（共 63页）


照片记录的木块在不同时刻的位置。
分析可知 A 到 F 的运动时间为 1.5 s，木块从 A 运动到 F 的平
均速度是 3 cm/s。
【分析】由图可知，从 A 到 F 有三个时间间隔，据此可以求出 A
到 F 的运动时间；由图可知读出从 A 到 F 的运动路程，注意测量
长度时必须估读到分度值的下一位；利用速度公式计算出木块从 A
运动到 F 的平均速度
【解答】解：由图可知，从 A 到 F 有三个时间间隔，则 A 到 F 的
运动时间 t＝3×0.5s＝1.5s；
由图可知，刻度尺的分度值为 0.1cm，AF 的长度 s＝5.50cm﹣1.00cm
＝4.50cm；
则木块从 A 运动到 F 的平均速度 v＝ ＝
故答案为：1.5；3。
＝3cm/s。
【点评】本题考查刻度尺的读数、速度的简单计算，能从图中找到
相关有用信息是解题的关键。
20．如图所示是跳台滑雪运动员在空中滑行的情景。
（1）运动员在空中滑翔受到的力 非 （填“是”或“非”）平
第 43页（共 63页）


衡力，运动员特有的姿势与滑雪板的组合与飞机的机翼很相似，能
使他在空中滑行更远的距离。从流体的压强与流速的关系的角度分
析：这是由于运动员背上的空气流速 大于 滑雪板下面的空气
流速，从而产生向 上 的升力。
（2）运动员着地时，身体仍需前倾，可避免运动员因为具有 惯
性 而摔倒。
【分析】（1）流体在流速大的地方压强小，在流速小的地方压强大；
（2）先分析运动员着地前的状态，然后根据任何物体都有保持原
来运动状态的性质进行分析.
【解答】解：（1）运动员在飞行的过程中运动状态发生了变化，受
到非平衡力的作用；运动员如图所示的姿势，使背上流过的空气流
速大于从滑雪板下面流过的空气流速，而气体在流速大的地方压强
小、在流速小的地方压强大，从而产生向上的压力差；
（2）因为运动员着地前，以较快的速度向前运动，着地后，运动
员上身由于惯性还要保持原来的运动状态向前运动，而脚和滑雪板
受到雪地的阻力而减速，因此运动员着地时，身体仍需前倾，可避
免运动员因为具有惯性而摔倒。
故答案为：（1）非；大于；上；（2）惯性。
【点评】以冬季奥运会跳台滑雪运动员在空中滑行为载体考查了惯
第 44页（共 63页）


性、流体的压强与流速的关系等多个知识点，有一定的综合性。
21．建筑工地上，起重机吊臂上的滑轮组如图所示，动滑轮重 200N。
在匀速起吊重 4.2×10
程中有用功为 5.04×10
外功为 2.16×10 J，拉力 F 为 2×10
10 W。
3
N 的物体时，物体 10s 内上升了 12m，此过
J；若滑轮组的机械效率为 70%，则额
N，其功率为 7.2×
4
4
3
3
【分析】（1）知道提升物体重力和提升的高度，根据 W＝Gh 求出
此过程中有用功；
（2）根据η＝ ×100%求出拉力做的总功，总功减去有用功即为
拉力做的额外功；
（3）根据图示滑轮组可知绳子的有效股数，根据 s＝nh 求出绳子
自由端移动的距离，根据 W＝Fs 求出拉力 F，利用 P＝ 求出拉力
的功率。
【解答】解：（1）此过程中有用功：
W 有＝Gh＝4.2×10
3
N×12m＝5.04×10 J；
4
（2）由η＝ ×100%可得，拉力做的总功：
第 45页（共 63页）


W 总＝ ＝
＝7.2×104J，
拉力做的额外功：
W ＝W ﹣W ＝7.2×10
4
J﹣5.04×10
4
J＝2.16×10 J；
4
额
总
有
（3）由图可知，滑轮组绳子的有效股数 n＝3，则绳子自由端移动
的距离：
s＝nh＝3×12m＝36m，
由 W 总＝Fs 可得，拉力：
F＝ ＝
＝2×103N，
拉力的功率：
P＝ ＝
＝7.2×103W。
故答案为：5.04×10
4
；2.16×10
4
；2×10
3
；7.2×10 。
3
【点评】本题考查了做功公式和机械效率公式、功率公式的应用，
明确有用功、总功、额外功以及它们之间的关系是关键。
22．无人驾驶飞机简称“无人机”，无人机的飞行控制系统简称“飞
控”。无人机悬停还是飞行、向哪个方向飞行、上升还是下降等飞
行指令都由飞控下达．飞控主要由 GPS 定位模块、超声波传感器、
气压传感器等各种功能的传感器以及控制电路组成。控制者通过
超声波 信号控制无人机的飞行，超声波传感器可探测无人机在
飞行时遇到的障碍物，这利用了超声波具有
方向性 好的特
点。气压传感器可通过测定大气压值获知无人机所在位置的 高
第 46页（共 63页）


度 ；某无人机由输出电压 15V、容量 10000mAh 的电池提供飞
行能量，该电池最多可提供 0.15 kW•h 的电能。若这些电能
的 80%用于飞行，当飞行功率为 300W 时，最长飞行时间为 0.4
h。
【分析】（1）超声波的频率在 20000Hz 以上，传播时方向性好；
（2）大气压与海拔高度有关，海拔越高，气压越低。可以根据大
气压的高低推算海拔高度；
（3）根据 W＝UIt 可求出提供的电能，根据效率即可求出得出的
机械能，利用 W＝Pt 计算最长飞行时间。
【解答】解：（1）超声波传感器可探测无人机在飞行时遇到的障碍
物，这利用了超声波具有方向性好的特点。
（2）大气压与海拔高度有关，海拔越高，气压越低。可以根据大
气压的高低推算海拔高度。气压传感器可通过测定大气压值获知无
人机所在位置的高度。
（3）由电池容量 10000mAh＝10Ah，可知是表示电池的电荷量 Q
＝It＝10A×3600s＝3.6×104
C，所以电池能提供的电能为：W＝UIt
＝UQ＝15V×36000C＝5.4×105
J＝0.15kW•h；由于电能的 80%用
于飞行，所以无人机获得的机械能为：W 机＝ηW＝80%×5.4×10 J
5
第 47页（共 63页）


＝4.32×10 J，飞行时间 t＝ ＝
5
＝1440s＝0.4h。
故答案为：（1）方向性；（2）高度；（3）0.15；0.4。
【点评】本题需要理解超声波的特点，知道大气压与海拔的关系，
综合运用电功、机械功的公式，可解答此题。
23．如图所示，探空气球和下方的吊篮总重 15N，气球所受总浮力始
终保持 60N 不变，方向始终竖直向上；气球受到的空气阻力与速
度成正比，即 f＝10v，不计吊篮受到的浮力和阻力。若气球以 1m/s
的速度竖直向下匀速运动，则吊篮中物体的重力为 55 N；若
去掉吊篮中的所有物体，气球能达到的最大速度为 4.5 m/s。
【分析】分析气球向下匀速运动时的受力情况，依据平衡条件求解
物重；分析气球向上匀速运动时受力，结合阻力 f＝10v 求速度。
【解答】解：气球携带物体匀速向下运动时，受竖直向下的重力 G
总、竖直向上的浮力 F 浮和阻力 f＝10v，
依据平衡条件有：G ＝F +f，即 G+G ＝F +10v，
总
浮
物
浮
代入数据得：15N+G 物＝60N+10×1N
解得：G 物＝55N；
不携带物体时，气球向上匀速运动，受竖直向下的重力 G 和阻力 f
＝10v，竖直向上的浮力 F 浮，
第 48页（共 63页）


依据平衡条件有：G+10v＝F 浮，
代入数据得：15N+10v＝60N，
解得 v＝4.5m/s。
故答案为：55；4.5。
【点评】本题考查二力平衡条件及应用，分析整个装置的受力，根
据运动方向判断阻力的方向是解答本题的关键。
四．作图题（共 1 小题）
24．如图甲所示，是小华家客厅空调的专用插座。插座上的指示灯在
开关断开时不亮，插孔不能提供工作电压；在开关闭合时指示灯
亮，插孔可以提供工作电压；如果指示灯损坏，开关闭合时，插
孔也能提供工作电压。根据上述现象，请用笔画代替导线，将图
乙中的开关、指示灯和空调插口正确连入家庭电路中。
【分析】插座的指示灯在开关断开时不发光、插孔不能提供工作电
压，而在开关闭合时指示灯发光、插孔可以提供工作电压，说明开
关同时控制指示灯和插孔；如果指示灯损坏，开关闭合时插孔也能
提供工作电压，说明指示灯和插孔可以独立工作、互不影响即为并
联，且开关位于干路。
第 49页（共 63页）


【解答】解：
插座上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同
时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，
如果两者并联，开关应该在干路上；由题知，如果指示灯损坏，开
关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；
开关接在灯泡、插座和火线之间控制火线使用更安全；
三孔插座的接法是左零右火上接地，如图所示：
【点评】根据用电器之间是否相互影响是判断用电器串联和并联的
方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和
火线之间，既能控制用电器，又能保证使用安全。
五．实验探究题（共 1 小题）
25．军军同学为探究某种物质熔化时温度变化的特点，在实验室进行
了探究实验。根据测量结果他画出了相关图像，如图 1 所示。
（1）该实验中选用的固体颗粒 细 （选填“粗”或“细”）一
些实验效果更好。
（2）由图像可知该物质是 晶体 （选填“晶体”、“非晶体”），
在 2min 时，该物质处于 固 态（选填“固”、“液”、“固液共存”）。
（3）4min 时该物质的内能 小于 8min 时物质的内能（选填“大
第 50页（共 63页）


于”、“等于”或“小于”）。
（4）比较图中 AB 段和 CD 段可知，如果升高相同的温度， CD
段吸收的热量较多。若该物质在液态时比热容为 3.2×10
3
J/（kg
•℃），该物质在固态时的比热容为 1.6×10 J/（kg•℃）。
3
【分析】（1）加热物体时，内部和外部温度是不同的，外部先熔化；
实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后
根据温度计的使用规则固定好其位置；
（2）晶体有一定的熔点和凝固点；晶体熔化时吸收热量，温度不
变；晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液
态；
（3）晶体的熔化过中吸收热量，温度不变；
（4）知道物体吸收热量的多少与哪些因素有关：Q＝cmΔt；由于
在相同的时间内吸收的热量相同，可求在 2min 内吸收的热量，然
后利用吸热公式求出固态下的比热容。
【解答】解：（1）这个实验需要用到的测量仪器是温度计和停表，
为了物体受热均匀，因此该实验中选用的颗粒细一些实验效果更
好；
第 51页（共 63页）


酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而
温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器
底，所以放好烧杯后，再调节温度计的高度；故组装实验器材是由
下向上组装；
（2）由图象知，该物质有一定的熔点，所以是晶体；在 2min 时，
该物质温度达到熔点，处于固态；
（3）BC 段为熔化过程，处于固液共存态。熔化过程中要不断吸热，
所以加热 4min 时物质的内能小于加热 8min 时物质的内能；
（4）由图中可知：AB 段和 CD 段，升高相同温度时，CD 段加热
时间长，所以 CD 段吸热多。从图象可知，该物质在 0﹣2min 时间
内处于固态，温度从﹣20℃升高到 20℃，温度升高了 40℃，物质
在固态时所吸收的热量 Q ＝C m×40℃；在第 10﹣12min 时间物
固
固
质处于液态，温度从 20℃升高到 4℃，温度升高了 20℃．则物质
在液态时所吸收的热量 Q ＝c m×20℃；由于物质的质量不变，
液
液
在相同时间内吸收的热量相等，即 Q ＝Q ，c m×40℃＝c m×
固
液
固
液
20℃，
则 c 固＝
＝
＝1.6×10 J/（kg•℃）。
3
故答案为：（1）细；（2）晶体；固；（3）小于；（4）CD；1.6×10 。
3
【点评】此题是晶体的熔化实验，主要探究了冰在熔化过程中的特
点。同时此题主要考查的是学生对数据的分析和处理能力，以及对
晶体的熔点和熔化过程中物理规律的正确理解，同时还考查了对物
体吸热多少以及比热容的分析。
第 52页（共 63页）


六．计算题（共 2 小题）
26．疫情期间，为了加快推进重大工程建设，降低疫情对社会经济发
展的影响，八千多名工人依然坚守在“深（深圳）中（中山）通
道”工地上，毫不松懈。
（1）“深中通道”建成后，会将原来约 120km 的车程缩短为 24km，
若一辆汽车的平均速度为 60km/h，则这辆汽车行驶的时间会缩短
1.6 h。
（2）“深中通道”由桥梁和海底沉管隧道组成，“深中通道”沉管
隧道为世界首例双向八车道海底沉管隧道，由 32 个如图所示的巨
型钢壳沉管组成。
①4 月 12 日上午，首节沉管在钢缆绳的牵引下，缓缓由浅水坞区
进入深水坞区，全程历时约 50min。若钢缆将沉管匀速拖行 20m 时
对其做功 1.2×10
7
J，则沉管受到的阻力为 6×10
5
N。
②建造隧道时，可以先将沉管两端密封，让它漂浮在海面上，再
用船将密封沉管拖到预定海面上，然后向其内部灌水使之沉入海
底。假设某一节密封长方形沉管的长、宽和高分别 160m、50m 和
10m，总质量为 6×10
4
t，要使其沉入海底，至少要灌入 2×10
4
第 53页（共 63页）


吨的海水。
【分析】（1）求出车程缩短量和汽车行驶速度，根据速度公式 v＝
得算出时间；
（2）①根据 W＝Fs 求出牵引力，由于匀速拖行，根据平衡条件
即可求出阻力；
②根据灌入海水后刚刚下沉时的受力平衡，得出等式即可求出。
【解答】解：（1）深中通道”建成后，汽车行驶的路程缩短量为：
△s＝120km﹣24km＝96km，
由 v＝ 得缩短的时间为：Δt＝ ＝
＝1.6h；
（2）①根据 W＝Fs 可得：牵引力 F＝ ＝
＝6×10 N，
5
由于沉管匀速拖行，则沉管受到的阻力与牵引力是一对平衡力，所
以，f＝F＝6×10 N；
5
②若灌入海水的质量至少为 m 海水，则根据沉管灌入海水后刚刚下
沉时的受力平衡可知：m g+m g＝F ，
海水
沉管
浮
即：m g+m g＝ρ V g，
海水
沉管
海水
排
所以，m ＝ρ V ﹣m ＝1.0×10
3
kg/m
3
×160×50×10m ﹣6×
3
海水
海水
排
沉管
10
4
×10
3
kg＝2×10
7
kg＝2×10
4
t。
故答案为：（1）1.6．（2）①6×10
5
；②2×10
。
4
【点评】本题考查了速度、密度、功、浮力的有关计算。在解答本
题时，首先要将各物理量之间的单位进行统一，然后再利用公式进
行计算。
27．小民家有一个老式电热壶，只有加热功能，没有保温功能。小民
第 54页（共 63页）


想用一电阻丝作发热体与其串联，将它改造成具有保温功能的电
热壶，S 为温控开关，水沸腾时自动断开。已知原电热壶的额定电
压为 220V，为了测定它的额定功率，小民把它与一个标有“220V
100W”灯泡串联在家庭电路中（如图甲所示），电压表的示数为
176V．（电源电压恒为 220V，不考虑温度对电阻阻值的影响）
求：（1）原电热壶的额定功率 P 额。
（2）为了使改造后的电热壶（如图乙所示）在低温挡时的总发热
功率为原电热壶额定功率的 ，小民所串联电阻丝的电阻 Rx。
。
【分析】（1）已知灯泡的额定电压和额定功率根据公式 R＝ 可求
灯泡电阻；已知电源电压不变，可求电热毯的电压，因为二者串联，
电流相等，
根据公式 R ＝ •R 可求电热毯的电阻，原电热毯的额定功率根据
0
L
公式 P＝ 可求。
（2）开关断开时，两电阻串联，电路电阻最大，电源电压不变，
电路消耗功率最小，电热毯在低温挡，电热毯的额定功率已知，可
求现在的实际功率，根据公式 R＝ 求出电路总电阻，进一步求出
电阻丝的阻值。
第 55页（共 63页）


【解答】解：（1）由 P＝ 得：灯泡电阻 RL＝ ＝
R 两端的电压 U ＝U﹣U ＝220V﹣176V＝44V，
＝484Ω，
0
0
L
由于 R0 与灯泡 L 串联
所以 R ＝ •R ＝
×484Ω＝121Ω。
0
L
原电热毯的额定功率 P 额＝ ＝
＝400W。
（2）改造后的电热毯在低温挡时，R 与 R 串联，
0
X
总发热功率 P＝ P 额＝ ×400W＝100W。
电路的总电阻 R＝ ＝
＝484Ω，
串联的电阻丝阻值 R ＝R﹣R ＝484﹣121Ω＝363Ω。
X
0
答：（1）原电热毯的额定功率为 400W；
（3）需串联一个 363Ω的电阻丝。
【点评】本题考查电路的改造问题，关键是知道改造后的电路连接
情况以及开关断开与闭合时电路的连接情况，会灵活运用各种电学
公式。
七．综合能力题（共 1 小题）
28．如图所示是我国自主设计生产的某品牌插电混动汽车。车中装配
的电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池
充电。汽车低速行驶（速度小于 40km/h）时，发动机不工作，蓄
电池通过电机驱动汽车；当汽车高速行驶时，发动机启动驱动汽
车，同时通过电机给蓄电池充电；在汽车滑行、刹车制动及发动
第 56页（共 63页）


机输出的额外扭矩的机械能通过电机转化为电能存储。该汽车的
相关性能参数如表，请回答：
整车质量/kg
油箱容积/L
1620
48
耗油量/L•100km﹣1
5.0
发动机最大功率/kW
发动机热机效率
81
40%
145
电机最大功率/kW
电机效率
95%
蓄电池容量/kW•h
18.32
纯电续航里程/km
120
（1）汽车低速行驶时，蓄电池是 电源 （选填“电源”或“用
电 器”）；
（2）汽车高速行驶时，电机的工作与下列哪一实验原理相同
A ；
（3）蓄电池充满电后，若汽车以 72km/h 的速度匀速行驶 100km，
第 57页（共 63页）


则汽车消耗的汽油质量为 3.5 kg，这些汽油在气缸内完全燃烧
放出的热量为 1.61×10 J，汽车发动机输出的机械能约为
6.44×10 J，汽车发动机的实际输出功率约为 12.88 kW。（汽
油的密度是 0.7×10 kg/m ，热值是 4.6×10 J/kg）
8
7
3
3
7
【分析】（1）阅读材料知：汽车低速行驶（速度小于 40km/h）时，
发动机不工作，蓄电池通过电机驱动汽车，据此解答；
（2）汽车高速行驶时，发动机启动驱动汽车，同时通过电机给蓄
电池充电，电机相当于发电机，发电机是根据电磁感应现象制成的；
（3）由表中数据可知汽车匀速行驶 100km 消耗的汽油体积，利用
m＝ρV 求出汽油的质量；
利用燃料完全燃烧放热公式 Q 放＝qm 求汽油完全燃烧放出的热量；
由表中数据可知发动机热机效率，根据η＝
×100%求出汽车发
动机输出的机械能；
利用 v＝ 求出汽车速度匀速行驶的时间，利用 P＝ 求出汽车发动
机的实际输出功率。
【解答】解：（1）阅读材料知：汽车低速行驶（速度小于 40km/h）
时，发动机不工作，蓄电池通过电机驱动汽车，电能转化为汽车的
机械能，故蓄电池是电源；
第 58页（共 63页）


（2）汽车高速行驶时，电机充当发电机，它利用的工作原理是电
磁感应现象，故选 A；
（3）由表中数据可知汽车匀速行驶 100km 消耗的汽油体积为：V
＝5.0L＝5.0×10﹣3
汽车消耗的汽油质量为：
m＝ρ汽油 V＝0.7×10 kg/m ×5.0×10﹣3
这些汽油完全燃烧放出的热量为：
Q 放＝qm＝4.6×10 J/kg×3.5kg＝1.61×10 J；
m
3，
3
3
m ＝3.5kg；
3
7
8
由表中数据可知发动机热机效率为 40%，由η＝
×100%得，汽
车发动机输出的机械能为：
W ＝η Q ＝40%×1.61×10
8
J＝6.44×107
J；
有用
热机
放
由 v＝ 得，汽车速度行驶的时间为：
t＝ ＝
汽车发动机的实际输出功率为：
P＝ ＝ ＝1.288×104W＝12.88kW。
故答案为：（1）电源；（2）A；（3）3.5；1.61×10
＝ h＝5000s，
8
；6.44×10 ；12.88。
7
【点评】本题以汽车为载体，考查了学生对吸热公式、速度公式、
效率公式的掌握和应用等，知识点多、综合性强，要求灵活运用所
学知识。
八．解答题（共 2 小题）
29．大厦右边镀膜的玻璃外墙把太阳光反射到小明家，小明看到太阳
第 59页（共 63页）


的像 S′（大致如图所示），这是一种光污染。画出太阳光经过玻
璃外墙到达小明家的光线。（保留作图痕迹）
【分析】根据平面镜成像的原理，然后根据反射光线的反向延长线
过像点确定出入射点，然后可确定反射光线的方向。
【解答】解：连接 S′与小明家镜面交大厦右边镀膜的玻璃外墙于
一点 O，即为入射点，连接 OS 即为入射光线，连接 O 到小明家的
一点，即为反射光线。
如下图所示。
【点评】此题考查平面镜成像特点及其应用。由实际光线会聚成的
像是实像，由实际光线的反向延长线会聚成的像是虚像。
30．为了探究物体动能大小与哪些因素有关，同学们设计了如图甲、
乙所示的实验装置来进行实验。
第 60页（共 63页）


（1）该实验利用了转换法，通过观察 木块移动的距离 来判断
小球 （选填“小球”或“木块”）动能的大小；
（2）图甲是让不同质量的小球沿同一光滑斜面从 B 处由静止自由
释放，然后分别撞击到放在水平面上的同一木块，木块在水平面运
动一段距离后静止时的情景。据此你能得到的结论是 速度相同
时，物体的质量越大，动能越大 ；
（3）图乙是让质量相同的小球沿同一光滑斜面分别从 A、B 由静
止自由释放，让后与放在水平面上的同一木块相碰到静止后的情
景。据此你能得出结论是 质量相同时，物体运动的速度越大，动
能越大 。
（4）实验后，同学们联想到在公交事故中，造成安全隐患的因素
有汽车的“超载”与“超速”，进一步想知道，在影响物体动能大
小的因素中，哪个对动能影响更大，于是利用上述器材进行了实验
测定，得到的数据如表。
第 61页（共 63页）


实验 小球的质 小球自由滚下的高 木块被撞后运到的
序号
量 m/g
30
度 h/cm
10
距离 s/m
1
2
3
4
16
8
30
20
60
10
（a）为了探究“超载”隐患时，应选择 甲 序号的实验进行比
较。
（b）分析表格中对应的数据可知： 速度 对物体的动能影响更
大，即当发生交通事故时，由此造成的危害更严重。
【分析】（1）转换法是物理研究中常用的方法之一，是将不易观察
或测量的量通转换为容易观察或测量的量来进行研究的方法，这里
就是通过观察木块被推动距离的大小来判断物体动能的大小；
（2）分析图甲，两小球的质量不同，可探究动能与质量的关系；
（3）分析图乙，小球滚下的高度不同，到达水平面的速度不同，
可探究动能与速度的关系；
（4）a、研究超载危害，应控制速度相等，即小球下滑的高度相同
而质量不同，分析表中实验数据，然后答题；
b、应用控制变量法，分析表中实验数据，然后答题。
【解答】解：（1）实验中把小球动能的大小转换成观察木块被推动
距离远近，木块被推动距离越远，小球对木块做功越多，表明小球
的动能越大；
第 62页（共 63页）


（2）图甲，两小球滚下高度相同，速度相同，两小球的质量不同，
探究的是动能与质量的关系，得出的结论是，速度相同时，物体的
质量越大，动能越大；
（3）图乙两小球的质量相等，滚下的高度不同，探究的是动能与
速度的关系；
图乙中两小球的质量相同，滚下的高度越大，到达水平面的速度越
大，将木块推得越远，得出的结论是：质量相同时，物体运动的速
度越大，动能越大；
（4）a、研究超载隐患时，应控制小球下滑的高度相同而质量不同，
由表中实验数据可知，应选择甲图所示实验进行比较；
b、由表中实验数据可知，在同等条件下超速带来的安全隐患更大
一些。
故答案为：
（1）木块移动的距离；小球；
（2）速度相同时，物体的质量越大，动能越大；
（3）质量相同时，物体运动的速度越大，动能越大；
（4）a、甲；b、速度。
【点评】本实验中研究动能大小的决定因素时运用了控制变量法，
反映动能多少时运用了转换法。从图中现象发现质量、速度的不同
是此题的关键。
第 63页（共 63页）
