2022年江苏省泰州市中考物理模拟试卷（有答案）

这是一份2022年江苏省泰州市中考物理模拟试卷（有答案），共15页。试卷主要包含了下列估测中，最接近实际值的是，我市正在积极发展清洁能源，下列说法不正确的是，对下列四幅图的表述正确的是等内容，欢迎下载使用。

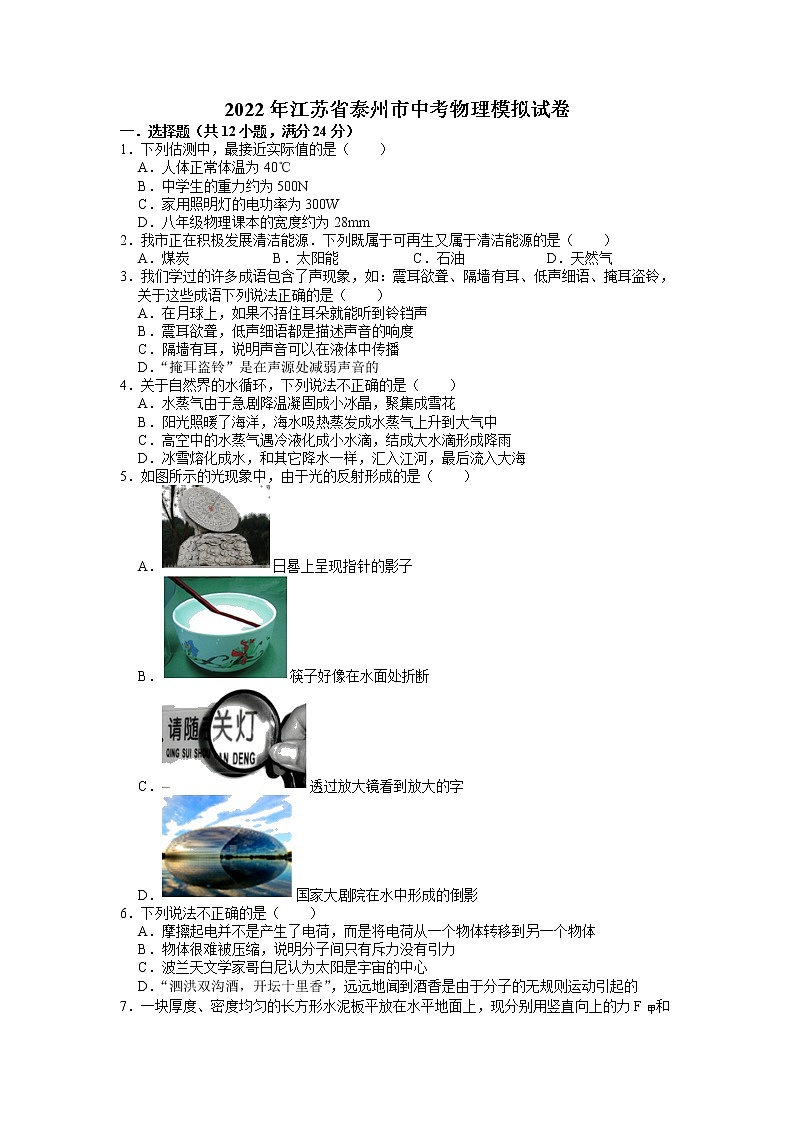

2022年江苏省泰州市中考物理模拟试卷
一．选择题（共12小题，满分24分）
1．下列估测中，最接近实际值的是（　　）
A．人体正常体温为40℃
B．中学生的重力约为500N
C．家用照明灯的电功率为300W
D．八年级物理课本的宽度约为28mm
2．我市正在积极发展清洁能源．下列既属于可再生又属于清洁能源的是（　　）
A．煤炭 B．太阳能 C．石油 D．天然气
3．我们学过的许多成语包含了声现象，如：震耳欲聋、隔墙有耳、低声细语、掩耳盗铃，关于这些成语下列说法正确的是（　　）
A．在月球上，如果不捂住耳朵就能听到铃铛声
B．震耳欲聋，低声细语都是描述声音的响度
C．隔墙有耳，说明声音可以在液体中传播
D．“掩耳盗铃”是在声源处减弱声音的
4．关于自然界的水循环，下列说法不正确的是（　　）
A．水蒸气由于急剧降温凝固成小冰晶，聚集成雪花
B．阳光照暖了海洋，海水吸热蒸发成水蒸气上升到大气中
C．高空中的水蒸气遇冷液化成小水滴，结成大水滴形成降雨
D．冰雪熔化成水，和其它降水一样，汇入江河，最后流入大海
5．如图所示的光现象中，由于光的反射形成的是（　　）
A．日晷上呈现指针的影子
B．筷子好像在水面处折断
C．透过放大镜看到放大的字
D．国家大剧院在水中形成的倒影
6．下列说法不正确的是（　　）
A．摩擦起电并不是产生了电荷，而是将电荷从一个物体转移到另一个物体
B．物体很难被压缩，说明分子间只有斥力没有引力
C．波兰天文学家哥白尼认为太阳是宇宙的中心
D．“泗洪双沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的

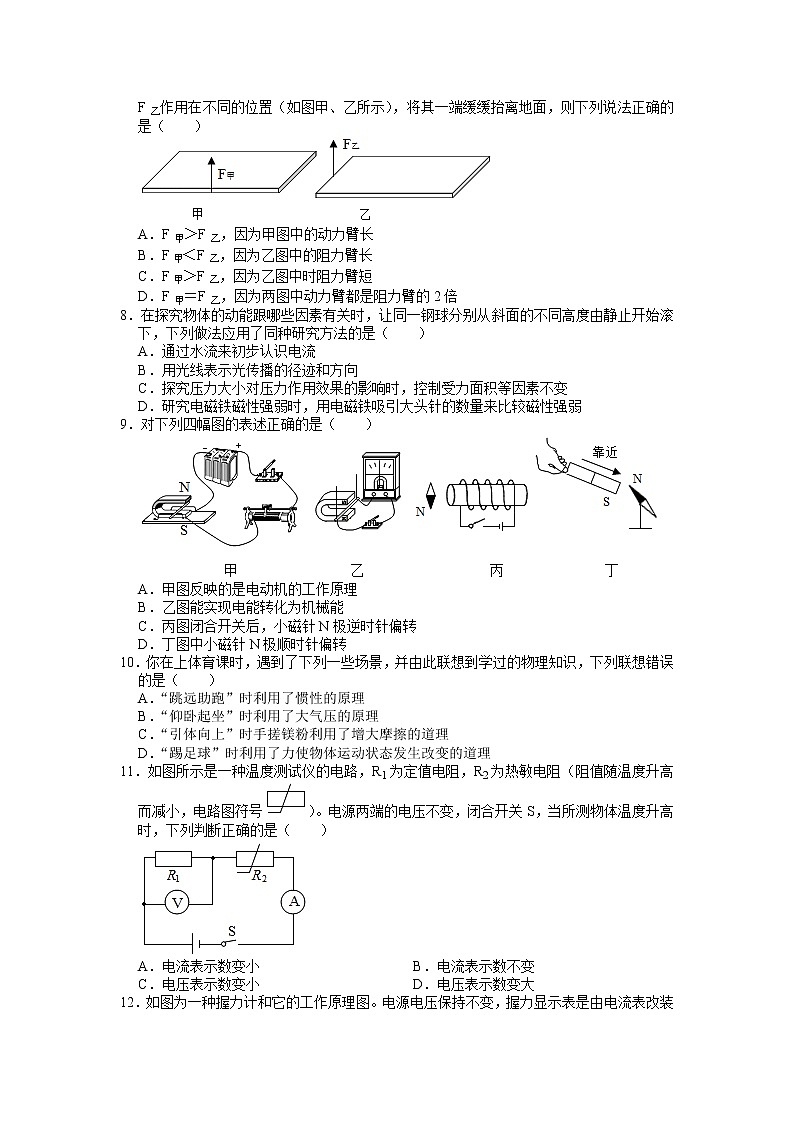

7．一块厚度、密度均匀的长方形水泥板平放在水平地面上，现分别用竖直向上的力F甲和F乙作用在不同的位置（如图甲、乙所示），将其一端缓缓抬离地面，则下列说法正确的是（　　）

A．F甲＞F乙，因为甲图中的动力臂长
B．F甲＜F乙，因为乙图中的阻力臂长
C．F甲＞F乙，因为乙图中时阻力臂短
D．F甲＝F乙，因为两图中动力臂都是阻力臂的2倍
8．在探究物体的动能跟哪些因素有关时，让同一钢球分别从斜面的不同高度由静止开始滚下，下列做法应用了同种研究方法的是（　　）
A．通过水流来初步认识电流
B．用光线表示光传播的径迹和方向
C．探究压力大小对压力作用效果的影响时，控制受力面积等因素不变
D．研究电磁铁磁性强弱时，用电磁铁吸引大头针的数量来比较磁性强弱
9．对下列四幅图的表述正确的是（　　）

A．甲图反映的是电动机的工作原理
B．乙图能实现电能转化为机械能
C．丙图闭合开关后，小磁针N极逆时针偏转
D．丁图中小磁针N极顺时针偏转
10．你在上体育课时，遇到了下列一些场景，并由此联想到学过的物理知识，下列联想错误的是（　　）
A．“跳远助跑”时利用了惯性的原理
B．“仰卧起坐”时利用了大气压的原理
C．“引体向上”时手搓镁粉利用了增大摩擦的道理
D．“踢足球”时利用了力使物体运动状态发生改变的道理
11．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（　　）

A．电流表示数变小 B．电流表示数不变
C．电压表示数变小 D．电压表示数变大

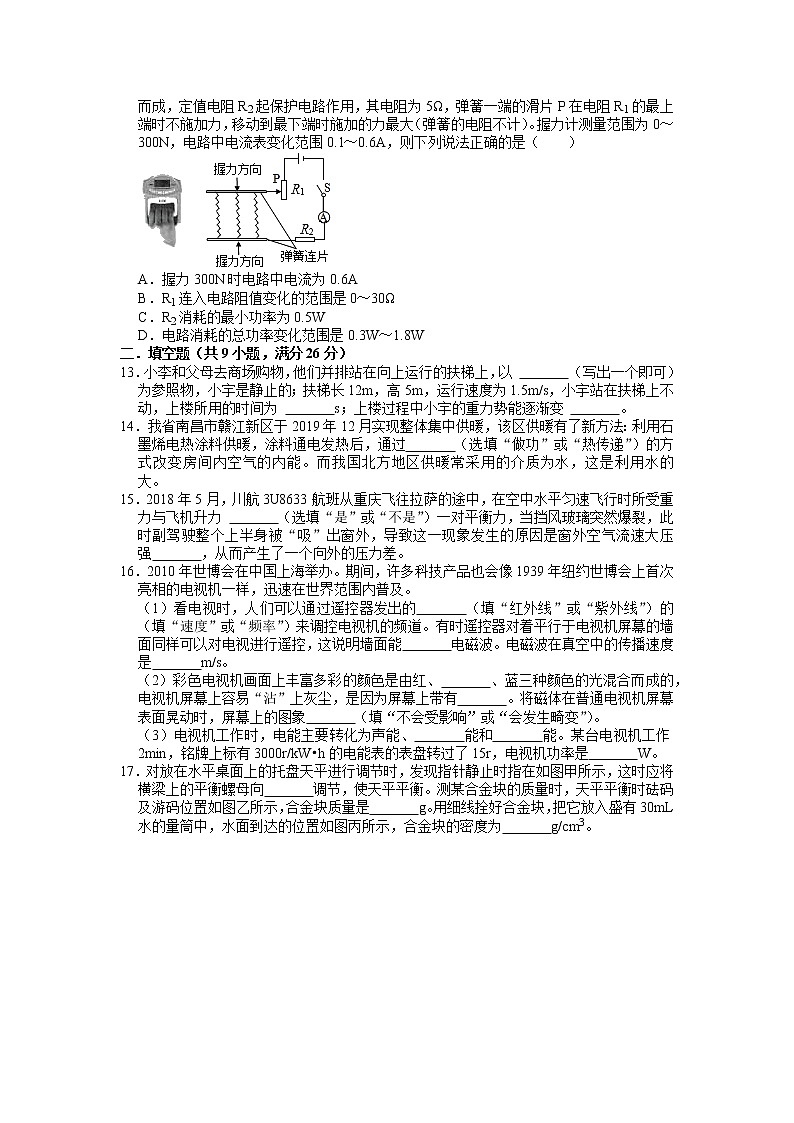

12．如图为一种握力计和它的工作原理图。电源电压保持不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。握力计测量范围为0～300N，电路中电流表变化范围0.1～0.6A，则下列说法正确的是（　　）

A．握力300N时电路中电流为0.6A
B．R1连入电路阻值变化的范围是0～30Ω
C．R2消耗的最小功率为0.5W
D．电路消耗的总功率变化范围是0.3W～1.8W
二．填空题（共9小题，满分26分）
13．小李和父母去商场购物，他们并排站在向上运行的扶梯上，以 　 　（写出一个即可）为参照物，小宇是静止的；扶梯长12m，高5m，运行速度为1.5m/s，小宇站在扶梯上不动，上楼所用的时间为 　 　s；上楼过程中小宇的重力势能逐渐变 　 　。
14．我省南昌市赣江新区于2019年12月实现整体集中供暖，该区供暖有了新方法：利用石墨烯电热涂料供暖，涂料通电发热后，通过　 　（选填“做功”或“热传递”）的方式改变房间内空气的内能。而我国北方地区供暖常采用的介质为水，这是利用水的　 　大。
15．2018年5月，川航3U8633航班从重庆飞往拉萨的途中，在空中水平匀速飞行时所受重力与飞机升力 　 　（选填“是”或“不是”）一对平衡力，当挡风玻璃突然爆裂，此时副驾驶整个上半身被“吸”出窗外，导致这一现象发生的原因是窗外空气流速大压强　 　，从而产生了一个向外的压力差。
16．2010年世博会在中国上海举办。期间，许多科技产品也会像1939年纽约世博会上首次亮相的电视机一样，迅速在世界范围内普及。
（1）看电视时，人们可以通过遥控器发出的　 　（填“红外线”或“紫外线”）的　 　（填“速度”或“频率”）来调控电视机的频道。有时遥控器对着平行于电视机屏幕的墙面同样可以对电视进行遥控，这说明墙面能　 　电磁波。电磁波在真空中的传播速度是　 　m/s。
（2）彩色电视机画面上丰富多彩的颜色是由红、　 　、蓝三种颜色的光混合而成的，电视机屏幕上容易“沾”上灰尘，是因为屏幕上带有　 　。将磁体在普通电视机屏幕表面晃动时，屏幕上的图象　 　（填“不会受影响”或“会发生畸变”）。
（3）电视机工作时，电能主要转化为声能、　 　能和　 　能。某台电视机工作2min，铭牌上标有3000r/kW•h的电能表的表盘转过了15r，电视机功率是　 　W。
17．对放在水平桌面上的托盘天平进行调节时，发现指针静止时指在如图甲所示，这时应将横梁上的平衡螺母向　 　调节，使天平平衡。测某合金块的质量时，天平平衡时砝码及游码位置如图乙所示，合金块质量是　 　g。用细线拴好合金块，把它放入盛有30mL水的量筒中，水面到达的位置如图丙所示，合金块的密度为　 　g/cm3。


18．如图所示，将一条小木条的三分之二放在桌面上，用向下击打伸出的三分之一，会看到小木条很容易弹起。说明力可以改变物体的 　 　。若用报纸平铺在桌面的小木条上，用同样的力再次击打，小木条被打断，也说明力可以改变物体的 　 　。这先后出现不同结果是因为第二次打击小木条时，由于受到力的作用，小木条会将报纸向上挑起，报纸和桌面间空气压强必然 　 　外界大气压强（填“大于”、“小于”或“等于”），大气压会压住报纸不让小木条弹起来。

19．工人沿斜面用一定大小的力F把一重为600N的物体从料面底部匀速推到顶部（不考虑物体的大小）。已知斜面长L＝3m，高h＝1.5m，若该过程中斜面的效率为75%，力F所做的功为 　 　J，力F的大小为 　 　N。
20．朵朵家的电能表上标有“3000revs/（kW•h）”字样。她把家中的其他用电器都与电源断开，仅让电热水壶工作，发现1min内电能表的转盘转了15转，若这些电能全部被质量为0.5kg、初温为21℃的水吸收，可使水的温度升高到 　 　℃。[已知c水＝4.2×103J/（kg•℃），结果保留1位小数]
21．如图，电源电压保持不变，L为标有“3.8V”字样的小灯泡，通电后，灯泡正常发光S闭合前后的电流表的示数分别为0.2A和0.5A，小灯泡的灯丝电阻为　 　Ω．S闭合后，通过R的电流为　 　A．

三．解答题（共11小题，满分50分）
22．根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像。

23．在图中，重为12牛的物体静止在水平地面上，用力的图示法画出物体受到的重力。

24．如图所示，请你将带有保险盒的三孔插座正确接入电路中。

25．加强体育锻炼，提高中学生身体素质，是学生全面发展的需要。中考体育项目中男生有一项是一分钟引体向上测试，九年级男生小马体重为45kg，每只脚底的面积为150cm2（g＝10N/kg）试求：
（1）小马受到的重力多大？
（2）他站立在水平地面时对地面的压强是多少Pa？
（3）小马选考引体向上一分钟做了16个，每次上升的高度是0.5m，他做引体向上的平均功率多少？



26．在综合实践活动中，小峰设计了一种具有加热和保温功能的电路，如图甲所示，图中R1和R2均为电阻丝，S1是电路控制开关，他将该电路接入220V家庭电路中，在30min内，该电路消耗的总功率随时间变化的图象如图乙所示，求：

（1）由乙图可知在0～20min内，电路电功率最大，此时开关S2是断开还是闭合？请简要说明理由；
（2）R1的电阻大小；
（3）30min内该电路消耗的电能；
（4）R2工作时的电功率。



























27．小明同学做“观察水沸腾”的实验，用酒精灯加热水，当水温接近90℃时，每隔1min记录一次温度。根据表格中记录的数据，请你回答下列问题。
时间（min）
0
1
2
3
4
5
6
7
8
9
温度（℃）
87
89
92
94
96
97
98
99
99
99
（1）本实验的目的是：观察沸腾现象，探究水沸腾时　 　的变化规律。
（2）根据表中数据分析可知，水沸腾时的特点是　 　热量但温度　 　。
（3）本次实验得到水的沸点是　 　℃。
水的沸点不是100℃的可能原因是：　 　（写出一种即可）。
28．如图所示，用微小压强计探究液体内部压强的特点（ρ盐水＞ρ水）。

（1）实验中，将液体内部的压强大小转换为用U形管两侧液面的 　 　来表示。
（2）为了使实验现象更明显，U形管中的液体最好用 　 　（选填“有色“或“无色”）的。
（3）将探头：放在图乙所示液体内部的A、B位置，观察到U形管两侧液面的高度差hB＞hA，经过多次实验观察到同样的现象，这说明同种液体内部的压强随深度的增加而增大。
（4）将探头：放在图乙中所示液体内部等深的B、C位置，观察到U形管两侧液面的高度差hA＞hB，这是为了研究液体压强与液波体 　 　关系。
（5）由以上实验可知图乙所示液体内部A、B、C、D四个位置压强最大的是位置 　 　。
29．小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所示。

（1）其中小磁针的作用是 　 　；
（2）接通电路后，观察到小磁针偏转，说明电流周围存在 　 　，此现象最早是由物理学家 　 　发现的。
（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与 　 　有关。
（4）研究表明，通电直导线周围的磁场分布如图乙所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向 　 　（选填“会”或“不会”）改变。
30．小明在做模拟“视力的缺陷与矫正”的实验中。

（1）他将凸透镜、光屏在光具座上组装好，然后把凸透镜正对较远处的窗户，移动光屏，在图示位置的光屏上得到窗户清晰的像，则该凸透镜的焦距约为 　 　cm。
（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整烛焰和光屏的中心位于凸透镜的 　 　，然后将蜡烛移动到光具座的35cm刻度线处，并移动光屏，直到光屏上得到烛焰清晰的倒立、　 　的实像，日常生活中的 　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的。
（3）小明将蜡烛移到光具座最左端，拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后，移动光屏，在光屏上得到清晰的像。拿去眼镜，将光屏向 　 　（选填“靠近”或“远离”）透镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的 　 　（选填“前方”或“后方”）。

31．某实验小组在探究“影响浮力大小的因素”时，做了如图所示的实验。请你根据他们的实验探究回答下列问题。（g取10N/kg）

（1）小华通过对　 　两图的观察研究，发现当物体完全浸入在水中后排开水的体积相同，浮力的大小与所在液体的深度无关。
（2）在C与E两图中，保持了排开液体的体积不变，研究浮力与　 　的关系。
（3）由实验可知，物体浸没在水中时受到的浮力为　 　N。
32．（9分）小李跟他的同学在探究电流与电阻的关系时，用到如下器材，电源1个，电流表、电压表各1只，定值电阻若干个，滑动变阻器1只、开关1个，导线若干个。
（1）用笔画线代替导线，将图电路连接完整。

（2）闭合开关前滑动变阻器的滑片应移到　 　（选填“左”或“右”）端。
（3）在实验过程中，当电阻由5Ω更换为10Ω后，随后的操作是
①调整滑动变阻器，使　 　保持不变。
②　 　。
（4）如果实验过程电压表示数突然变为0，而电流表示数不变，则发生断路的是　 　；如果电流表示数变为0，而电压表示数突然增大，则发生断路的是　 　。

参考答案与试题解析
1．【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小。故A不符合实际；
B、中学生的质量在50kg左右，受到的重力大约为G＝mg＝50kg×10N/kg＝500N左右。故B符合实际；
C、家用电风扇的功率约40W，照明灯的功率与此差不多，在40W左右。故C不符合实际；
D、一根筷子的长度约25cm，八年级物理课本的长度略大于此数值，在26cm＝260mm左右。故D不符合实际。
故选：B。
2．【解答】解：煤炭、石油、天然气都是用完后不能在短时间内得到补充的，都是不可再生能源，只有太阳能是取之不尽用之不竭的，是可再生能源，并且太阳能比较环保。故ACD错误，B正确。
故选：B。
3．【解答】解：A、在月球上，没有传递声音的介质，声音不能传播，故A错误；
B、震耳欲聋，低声细语都是描述声音的响度，故B正确；
C、隔墙有耳，说明声音可以在固体中传播，故C错误；
D、“掩耳盗铃”是在人耳处减弱噪声的，故D错误。
故选：B。
4．【解答】解：A、水蒸气由于急剧降温凝华成小冰晶，聚集成雪花，故A说法不正确。
B、阳光照暖了海洋，海水吸热汽化（蒸发）成水蒸气上升到大气中，故B说法正确。
C、高空中的水蒸气遇冷液化成小水滴，结成大水滴形成降雨，故C说法正确。
D、冰雪熔化成水，和其它降水一样，汇入江河，最后流入大海，故D说法正确。
故选：A。
5．【解答】解：A、日晷面上呈现晷针的影子是光的直线传播形成的，故A错误；
B、筷子好像在水面处“折断”是由于光从水中斜射入空气中时发生折射，属于光的折射，故B错误；
C、透过放大镜看到放大的字，放大镜是凸透镜，对光线具有会聚作用，属于光的折射现象，故C错误；
D、国家大剧院在水中形成的倒影，是平面镜成像，属于光的反射现象，故D正确。
故选：D。
6．【解答】解：
A、摩擦起电并不是产生了电荷，而是将电荷从一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故A正确。
B、物体很难被压缩，说明分子间存在斥力，而分子间也有引力，故B不正确；
C、波兰天文学家哥白尼提出了“日心说”，认为太阳是宇宙的中心，故C正确；
D、“泗洪双沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的，故D正确。
故选：B。
7．【解答】解：两次抬起水泥板时的情况如图所示：

在上述两种情况下，动力克服的都是水泥板的重力，对于形状规则质地均匀的物体，其重心都在其几何中心上，所以两图中动力臂都是阻力臂的2倍。
因为FL动＝GL阻，
所以，F=GL阻L动=12G，
所以，前后两次所用的力相同，即F甲＝F乙，故ABC都错误，D正确；
故选：D。
8．【解答】解：同一小球质量相同，从同一斜面不同高度滑下，到达斜面底部的速度不同，所以探究动能大小跟哪些因素有关时用到的是控制变量法。
A、认识电流时，用水流进行类比，这种方法是类比法。故A不符合题意；
B、光线实际不存在，利用实际不存在的光线描述光的传播特点，运用的是模型法。故B不符合题意；
C、探究压力的作用效果与压力的大小关系时，控制受力面积等因素不变，用到的方法是控制变量法。故C符合题意；
D、研究电磁铁磁性强弱时，通过比较电磁铁吸引大头针多少来判断电磁铁磁性的强弱，这种方法是转换法。故D不符合题意。
故选：C。
9．【解答】解：A、该图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导体在磁场中受力运动，即电动机的原理图，故A正确；
B、该图中没有电源，是发电机的原理图，工作时将机械能转化为电能，故B错误；
C、由安培定则可知，螺线管的左端为N极，右端为S极，根据同名磁极互相排斥、异名磁极相互吸引知闭合开关后，小磁针N极顺时针偏转，故C错误；
D、根据同名磁极互相排斥、异名磁极相互吸引知丁图中小磁针N极会逆时针偏转，故D错误。
故选：A。
10．【解答】解：A、“跳远助跑”是因为当起跳时人的身体仍然保持原来的速度前进，这样会跳的更远，是利用了惯性原理，故该选项说法正确，但不符合题意；
B、“仰卧起坐”时利用腹部肌肉的伸缩来完成的，跟大气压没关系，故该选项说法不正确，符合题意；
C、“引体向上”时，为了防止手打滑，所以在手上搓镁粉，可增大摩擦，故该选项说法正确，但不符合题意；
D、“踢足球”时，因为足球受到力的作用，足球的运动状态就会发生改变，因此是利用了力使物体的运动状态发生改变，故该选项说法正确，不符合题意。
故选：B。
11．【解答】解：由电路图可知，热敏电阻与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；
当温度升高时，热敏电阻的阻值减小，因此电路中的总电阻减小；已知电源电压不变，由I=UR知，电路中的电流变大，即电流表示数变大，故AB错误；
根据U＝IR知，在电阻不变时，定值电阻R1两端的电压变大，电压表的示数增大，故C错误，D正确。
故选：D。
12．【解答】解：A、握力最300N时，滑片P位于R1最下端，R1电阻最大，此时电路的电流最小，大小为0.1A；故A错误。
B、当P在R1最上端时，R1电阻为0，此时电路中电流最大，又因为电路中电流表变化范围0.1～0.6A，说明此时电路中电流为0.6A，
则电源电压U＝ImaxR2＝0.6A×5Ω＝3V；
当电路中电流为最小值Imin＝0.1A时，电路总总电阻最大，Rmax=UImin=3V0.1A=30Ω；
R1max＝Rmax﹣R2＝30Ω﹣5Ω＝25Ω；所以R1连入电路电阻范围是0～25Ω，故B错误。
C、电路中电流最小时，R2消耗的功率最小为P2min＝I2R2＝（0.1A）2×5Ω＝0.05W；故C错误。
D、电路消耗总功率范围由公式P＝UI可知，Pmax＝UImax＝3V×0.6A＝1.8W； Pmin＝UImin＝3V×0.1A＝0.3W；故D正确。
故选：D。
13．【解答】解：小李和父母去商场购物，他们并排站在向上运行的扶梯上，以父母为参照物，小宇与他们之间没有位置的变化，是静止的；
根据v=st可知，上楼所用的时间为：t=sv=12m1.5m/s=8s；
上楼过程中小宇的质量不变，高度变大，重力势能逐渐变大。
故答案为：父母；8；大。
14．【解答】解：
（1）利用石墨烯电热涂料供暖，涂料通电发热后，向房间内空气放热，是通过热传递的方式改变房间内空气的内能；
（2）我国北方地区供暖常采用的介质为水，是因为水的比热容大，在质量相同、降低的温度相同时，水放出的热量多，取暖效果好。
故答案为：热传递；比热容。
15．【解答】解：在空中水平匀速飞行时受力平衡，在竖直方向上所受的重力与飞机升力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力；
流体的压强跟流速有关，流速越大的位置，压强越小；正在高空中飞行的飞机，挡风玻璃突然爆裂，窗外空气流速大、压强小，窗内空气流速小，压强大，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外。
故答案为：是；小。
16．【解答】解：（1）电视机的遥控器可以发出红外线，不同按钮发出红外线的频率是不同的。
红外线属于电磁波的一种，电磁波的传播速度是3×108m/s，它遇到墙壁后会发生反射，所以遥控器可以通过这个原理进行操控。
（2）彩色电视机可以发出光的三基色，即红、绿、蓝。
在工作的过程中，屏幕上有静电，可以吸引空气中的灰尘。
磁铁会使电视机内部的电子束发生变化，所以如果磁铁靠近屏幕，图象就会发生畸变。
（3）电视机工作的过程中，电能转化为声能、光能、内能。
1KW•h＝3.6×106J。
根据电能表的铭牌可知，消耗1KW•h的电能，表盘转3000r。
所以当表盘转15r时，消耗的电能=153000KW⋅ℎ=0.005KW•h，合1.8×104J。
2min＝120s
根据电功率的公式可得：P=Wt=1.8×104J120s=150W
故答案为：
（1）红外线，频率，反射，3×108m/s。
（2）绿，静电，会发生畸变。
（3）光，内，150。
17．【解答】解：（1）由图可知分度盘指针向右偏，则平衡螺母向左调；
（2）合金块质量：砝码质量+游码所对应的刻度值＝45g+2.4g＝47.4g；
（3）由图丙知，量筒的分度值为1mL，此时水和合金块的总体积为40mL，而水的体积为30mL，
则合金块的体积：V＝40mL﹣30mL＝10mL＝10cm3，
合金块的密度ρ=mV=47.4g10cm3=4.74g/cm3。
故答案为：左；47.4；4.74。
18．【解答】解：用向下击打伸出的三分之一，会看到小木条很容易弹起，小木条由原来的静止状态变为运动状态，说明力可以改变物体的运动状态；
若用报纸平铺在桌面的小木条上，用同样的力再次击打，小木条被打断，小木条的形状发生改变，说明力可以改变物体的形状；
压上平铺的报纸后，直尺要弹起时，就要把报纸顶起，而报纸是摊开的，顶起后，报纸与桌面间的空气体积增大，气压减小，这样，在外界大气压的作用下，报纸就很难被弹起；故报纸和桌面间空气压强必然小于外界大气压强。
故答案为：运动状态；形状；小于。
19．【解答】解：推力做的有用功：
W有用＝Gh＝600N×1.5m＝900J，
由η=W有用W总得，推力做的总功：
W总=W有用η=900J75%=1200J，
由W＝FL得推力大小：
F=W总L=1200J3m=400N。
故答案为：1200；400。
20．【解答】解：
（1）3000revs/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000转，
则转盘转15转时，电热水壶消耗的电能：
W=153000kW•h＝0.005kW•h＝0.005×3.6×106J＝1.8×104J，
由题知，水吸收的热量Q吸＝W＝1.8×104J，
由Q吸＝cmΔt得水升高的温度：
Δt=Q吸c水m水=1.8×104J4.2×103J/(kg⋅℃)×0.5kg≈8.6℃，
末温：
t＝t0+Δt＝21℃+8.6℃＝29.6℃。
故答案为：29.6。
21．【解答】解：当关断开时，等效电路图如下图所示：

由灯泡正常发光可知，灯泡两端的电压UL＝3.8V，IL＝0.2A，
由I=UR可得，小灯泡的灯丝电阻RL=ULIL=3.8V0.2A=19Ω；
（2）开关闭合时，电路中的电流I＝0.5A，等效电路图如下图所示：

因并联电路独立工作、互不影响，
所以，通过灯泡的电流不变，即IL＝0.2A，
因并联电路干路电流等于各支路电流之和，
所以，通过R的电流IR＝I﹣IL＝0.5A﹣0.2A＝0.3A。
故答案为：19；0.3。
22．【解答】解：分别作出物体AB的端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像，如图所示：

23．【解答】解：图中已画出大小表示4N的标度，过物体的重心O作竖直向下、大小为12N的重力G．如图所示：

24．【解答】解：
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和右孔之间。如图所示：

25．【解答】解（1）小马的重力G＝mg＝45kg×10N/kg＝450N，
（2）双脚站立在水平地面上，他对水平地面的压力：F＝G＝450N，
对地面的压强p=FS=450N2×150×10−4m2=1.5×104 Pa；
（3）完成1个引体向上做的功W＝Gh＝450N×0.5m＝225J；
1分钟引体向上克服重力做的功为：W总＝16W＝16×225J＝3600J，
他做引体向上的平均功率P=W't=3600J1×60s=60W。
答：（1）小马受到的重力为450N；
（2）他站立在水平地面时对地面的压强是1.5×104 Pa；
（3）他做引体向上的平均功率为60W。
26．【解答】解：（1）由图象可知，在0～20min内，电路消耗的功率较大，根据P=U2R可知，电压不变时，电阻较小，电功率较大，故开关S2是闭合的。
（2）由P＝UI得，0～10min内通过R1的电流为：
I1=PU=1100W220V=5A，
由欧姆定律得，R1的电阻大小：
R1=UI1=220V5A=44Ω。
（3）由图象可知，加热时间t加＝20min＝1200s，保温时间t保＝10min＝600s，
加热消耗的电能：W加＝P加t加＝1100W×1200s＝1.32×106J，
保温消耗的电能：W保＝P保t保＝440W×600s＝2.64×105J，
则30min内该电路消耗的电能：
W＝W加+W保＝1.32×106J+2.64×105J＝1.584×106J。
（4）由P＝UI得，保温时的电流：
I保=P保U=440W220V=2A；
由欧姆定律得，电路处于保温状态时电路的总电阻：
R=UI保=220V2A=110Ω；
根据串联电路电阻特点可知，R2的阻值：
R2＝R﹣R1＝110Ω﹣44Ω＝66Ω，
则R2的电功率为：
P2＝I保2R2＝（2A）2×66Ω＝264W。
答：（1）开关S2是闭合的；
（2）R1的电阻是44Ω；
（3）30min内该电路消耗的电能1.584×106J；
（4）R2的电功率为264W。
27．【解答】解：（1）探究水的沸腾实验的目的是探究水的温度随时间的变化规律，同时还注意观察水沸腾时的现象；
（2）根据表格中的数据可知，水在沸腾时不断吸收热量，但温度保持不变；
（3）由表格中的数据可知，水温在99℃保持不变，所以沸点为99℃；水在一标准大气压下沸点是100℃，水的沸点随气压的减小而降低，现在水的沸点是98℃，低于水在标准大气压下的沸点100℃，可能的原因是：水面上方的气压小于1标准大气压。
故答案为：（1）温度；（2）吸收；保持不变；（3）99；当地气压小于一标准气压。
28．【解答】解：（1）压强计的工作原理是；橡皮膜受到压强时，U形管内两边液面出现高度差，两侧液面高度差反映了探头受到的压强大小，采用的是转换法；液体压强越大，两侧液面高度差也越大；
（2）为了使实验现象更明显，U形管中的液体最好用有色液体；
（4）将探头放在图2中所示液体内部等深的B、C位置，观察到U形管两侧液面的高度差hC＞hB，在相同的深度时，探头在浓盐水时U形管两边液面的高度差增大了，即压强变大了，故结论为：在深度相同中，液体密度越大，压强越大。这是为了研究液体压强与液体密度关系；
（5）D点位于密度大，深度大的位置，故该点液体压强最大。
故答案为：（1）高度差；（2）有色；（4）密度；（5）D。
29．【解答】解：（1）磁场对放入其中的磁体有力的作用，用小磁针可探测周围磁场；
（2）因为磁场对放入其中的磁体有力的作用，所以接通电路后，观察到小磁针偏转，说明电流周围存在磁场；物理学家奥斯特首先发现通电导线周围有磁场；
（3）电流方向改变，磁场的方向也跟着发生改变；
（4）由乙图可知通电导线周围的磁感线是围绕导线的圆，导线上下方的磁场方向相反，故将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向会改变。
故答案为：（1）探测周围磁场；
（2）磁场；奥斯特；
（3）电流方向；
（4）会。
30．【解答】解：（1）较远处的光经过凸透镜折射，成倒立缩小的实像，像距稍大于焦距，故该凸透镜的焦距为f＝60.0cm﹣50.0cm＝10.0cm；
（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整烛焰和光屏的中心位于凸透镜的主光轴上；
将蜡烛移动到光具座的35cm刻度线处，此时物距为u＝15cm，且：f＜u＜2f，移动光屏，光屏上得到烛焰清晰的倒立、放大的实像；
日常生活中的投影仪就是利用这一规律制成；
（3）近视眼镜为凹透镜，对光线有发散作用，故拿去眼镜，将光屏向靠近透镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的前方。
故答案为：（1）10.0；（2）主光轴上；放大；投影仪；（3）靠近；前方。
31．【解答】解：
（1）要验证浮力的大小与所在液体的深度无关，需要控制液体的密度、排开液体的体积相同，深度不同，观察弹簧测力计的示数可知，C、D三个步骤符合题意；
（2）C、F物体排开液体的体积相同，液体的密度不同，测力计的示数不同，说明受到的浮力不同，是研究浮力与液体密度的关系；
（3）由A知，物体的重力G＝8N，由C或D或E知，物体完全浸没在水中时拉力F＝6N，则完全浸没在水中所受浮力F浮水＝8N﹣6N＝2N。
故答案为：（1）C、D；（2）液体密度；（3）2。
32．【解答】解：（1）电压表要与定值电阻并联，电路连接如下图：

（2）闭合开关前滑动变阻器的滑片应移到阻值最大处的右端；
（3）研究电流与电阻的关系时，要控制电阻的电压不变，故在实验过程中，当电阻由5Ω更换为10Ω后，随后的操作是：
①调整滑动变阻器，使电压表示数保持不变。
②记下电流表的示数。
（4）如果实验过程电压表示数突然变为0，而电流表示数不变，则发生断路的是电压表；如果电流表示数变为0，而电压表示数突然增大，则发生断路的是R。


故答案为：（1）电路连接如图：；
（2）右；（3）①电压表示数；②记下电流表示数I；（4）电压表；定值电阻。
