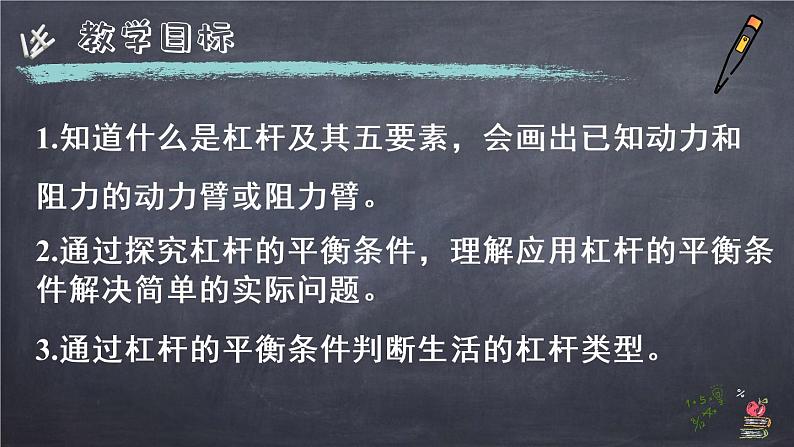

1.知道什么是杠杆及其五要素，会画出已知动力和阻力的动力臂或阻力臂。
2.通过探究杠杆的平衡条件，理解应用杠杆的平衡条件解决简单的实际问题。
3.通过杠杆的平衡条件判断生活的杠杆类型。
阿基米德曾经说过：“给我一个支点和一根足够长的硬棒，我就能撬动地球”。
你知道人力抛石机的原理吗？其中有什么物理奥秘呢?

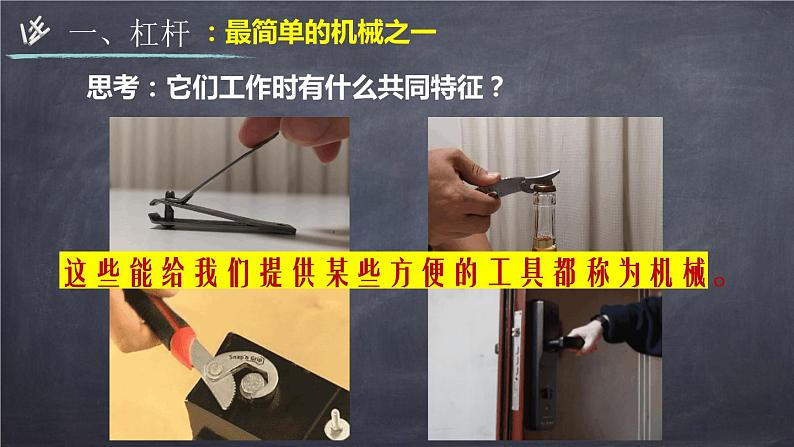

思考：它们工作时有什么共同特征？
这些能给我们提供某些方便的工具都称为机械。

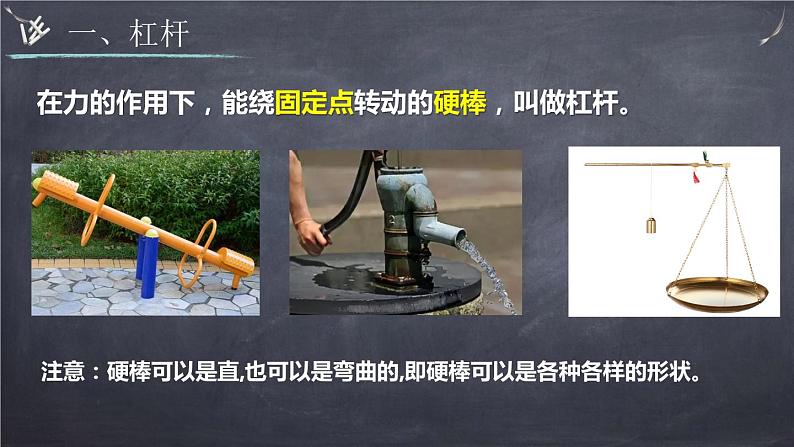

在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
注意：硬棒可以是直,也可以是弯曲的,即硬棒可以是各种各样的形状。

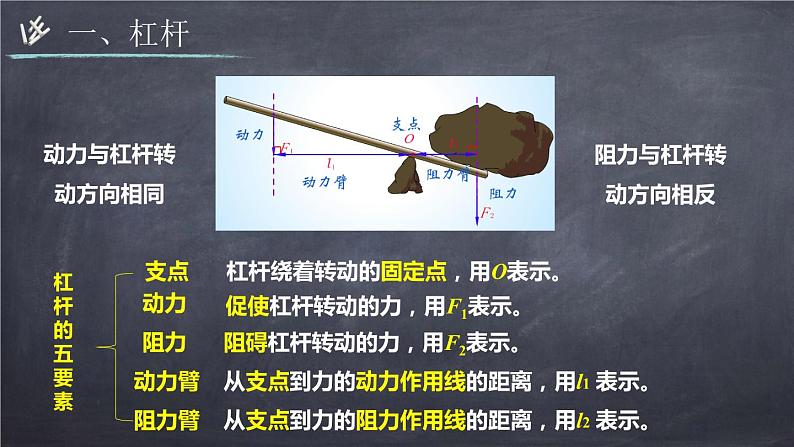

杠杆绕着转动的固定点，用O表示。
促使杠杆转动的力，用F1表示。
从支点到力的动力作用线的距离，用l1 表示。
阻碍杠杆转动的力，用F2表示。
动力与杠杆转动方向相同
阻力与杠杆转动方向相反
从支点到力的阻力作用线的距离，用l2 表示。

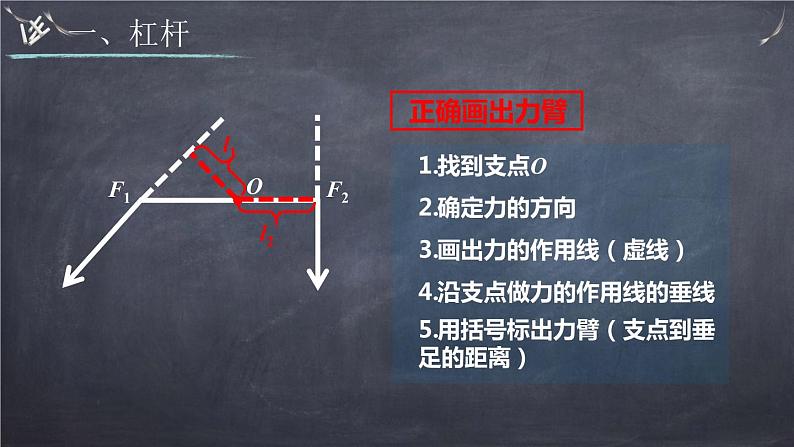

3.画出力的作用线（虚线）
4.沿支点做力的作用线的垂线
5.用括号标出力臂（支点到垂足的距离）

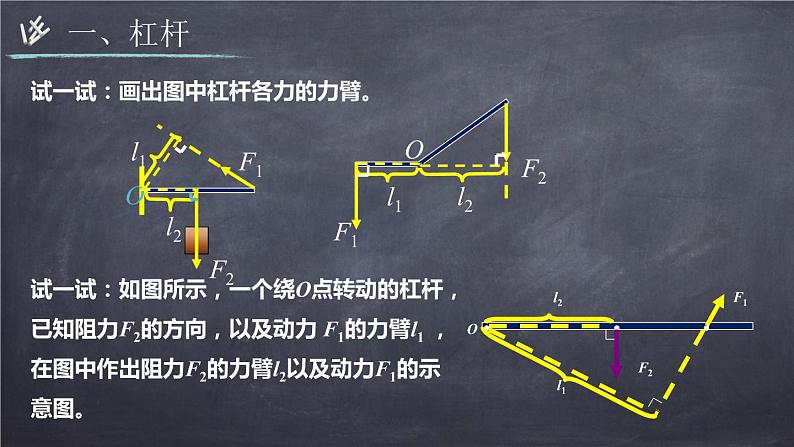

试一试：画出图中杠杆各力的力臂。
试一试：如图所示，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力 F1的力臂l1 ，在图中作出阻力F2的力臂l2以及动力F1的示意图。
当杠杆在动力和阻力的作用下静止时，或做缓慢地匀速转动时，我们说杠杆平衡了。
思考：在杠杆的使用中，杠杆的平衡状态是一种非常重要的状态。杠杆在满足什么条件时会才平衡？
带有刻度的杠杆、钩码、弹簧测力计、铁架台。
【设计实验】当杠杆平衡时，分别测出动力F1、阻力F2，动力臂l1、阻力臂l2。并多次改变力和力臂，获取多组数据，从而分析总结出杠杆的平衡条件。
（1）调节平衡螺母，使杠杆水平平衡。
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。
目的：消除杠杆自身重力 对实验的影响。
目的：便于在杠杆上直接测量出力臂
（3）将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
调节方法：杠杆哪端高，就向哪端调节平衡螺母。
（4）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小， 再多做几次实验。
目的：避免偶然性，寻找普遍规律
　杠杆平衡时，动力×动力臂=阻力×阻力臂。
1．关于杠杆，下列说法中正确的是( )A．从支点到力的作用点的距离称为力臂B．作用在杠杆上的动力和阻力，方向有可能是相同的C．支点总是处在动力作用点和阻力作用点之间的某一位置D．杠杆一定是直的
2．图中开瓶器开启瓶盖时可抽象为一杠杆，不计自重，下列能正确表示它的工作原理的示意图的是( )
3．如图所示的杠杆AB处于平衡状态，O点为杠杆的支点，则力F的力臂是( )A. OF B. ODC. OC D. DF
4.现有若干个规格相同的钩码，如图所示，为了使杠杆在水平位置平衡，应在杠杆的A点挂几个钩码( )A．1B．2C．3D．4
5．如图，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡。下列操作中，仍能使杠杆在水平位置平衡的是(所用钩码均相同)( )A．两侧钩码同时向支点移动一格B．两侧钩码下方同时加挂一个钩码C．左侧加挂一个钩码，右侧加挂两个钩码D．左侧拿去一个钩码，右侧钩码向左移动一格
动力臂大于阻力臂的杠杆
由F1l1＝F2l2得
若克服的阻力较大时，要用省力杠杆，但费距离
动力臂小于阻力臂的杠杆
若克服的阻力较小时，要用费力杠杆
使用费力杠杆，可以省距离，能使工作快捷。
动力臂等于阻力臂的杠杆
不费力，不省距离 ，不费距离。
1．(2021·深圳)下列杠杆中属于费力杠杆的是( )
2．如图，工人师傅正在使用一根硬棒撬动石头，使用此硬棒( )A．省力且省距离 B．省力但费距离C．费力且费距离 D．费力但省距离
3．“节约用水，人人有责”，应养成随手关闭水龙头的好习惯。水龙头手柄可视为如图所示杠杆，O为支点，F为阻力。分别用力沿a、b、c、d方向关闭水龙头，其中用力最小的是( )A．a B．b C．c D．d
4．如图为工地搬运砖头的独轮车，人抬起车把时，车体可以看成一个杠杆。下列说法正确的是( )A．手握的位置靠近把手末端时更费力 B．砖头的位置远离车轮时抬起更省力C．轮子的中心是杠杆的支点 D．图中拉力F大于重力G
5．小华用钓鱼竿钓起重为15 N的鱼，如图所示，OA＝0.4 m，OB＝2 m，下列说法正确的是( )A．钓鱼竿是个费力杠杆 B．用钓鱼竿钓鱼费距离C．手对鱼竿的拉力F1小于75 N D．手对鱼竿的拉力F1的大小为3 N
