2023版步步高物理一轮复习讲义第九章 实验十　测量电源的电动势和内电阻

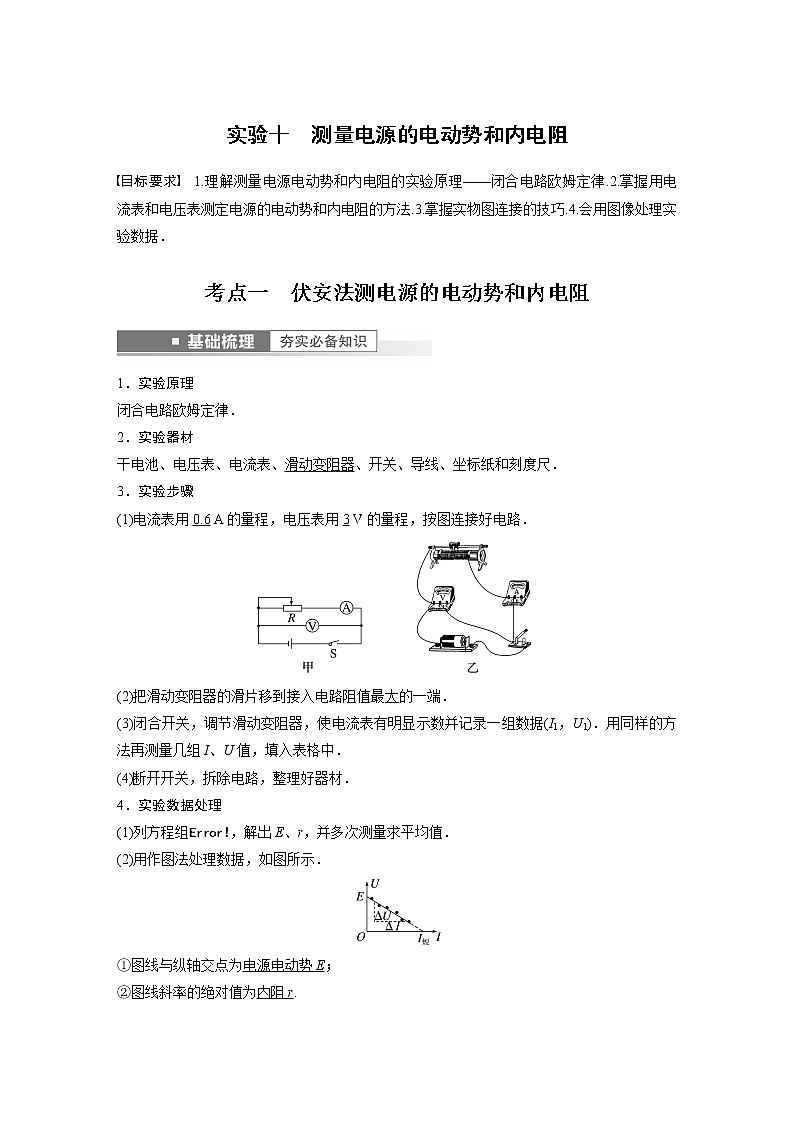

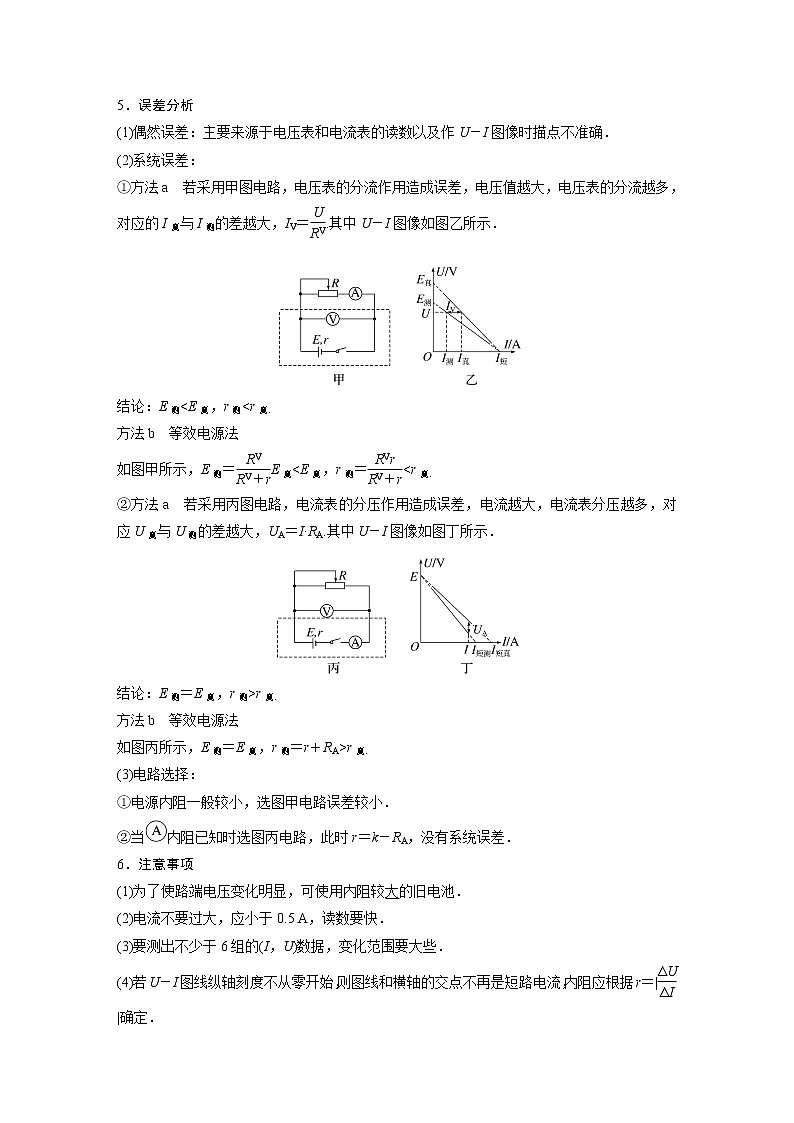

实验十　测量电源的电动势和内电阻目标要求　1.理解测量电源电动势和内电阻的实验原理——闭合电路欧姆定律.2.掌握用电流表和电压表测定电源的电动势和内电阻的方法.3.掌握实物图连接的技巧.4.会用图像处理实验数据．考点一　伏安法测电源的电动势和内电阻1．实验原理闭合电路欧姆定律．2．实验器材干电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．实验步骤(1)电流表用0.6 A的量程，电压表用3 V的量程，按图连接好电路．(2)把滑动变阻器的滑片移到接入电路阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)．用同样的方法再测量几组I、U值，填入表格中．(4)断开开关，拆除电路，整理好器材．4．实验数据处理(1)列方程组eq \b\lc\{\rc\ (\a\vs4\al\co1(E＝U1＋I1r,E＝U2＋I2r))，解出E、r，并多次测量求平均值．(2)用作图法处理数据，如图所示．①图线与纵轴交点为电源电动势E；②图线斜率的绝对值为内阻r.5．误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确．(2)系统误差：①方法a　若采用甲图电路，电压表的分流作用造成误差，电压值越大，电压表的分流越多，对应的I真与I测的差越大，IV＝eq \f(U,RV).其中U－I图像如图乙所示．结论：E测
