初中物理人教版九年级全册第十五章 电流和电路第5节 串、并联电路中电流的规律习题ppt课件

这是一份初中物理人教版九年级全册第十五章 电流和电路第5节 串、并联电路中电流的规律习题ppt课件，共23页。PPT课件主要包含了各支路电流之和，用大量程试触，L2L3，A或B，IC＝IA＋IB等内容，欢迎下载使用。

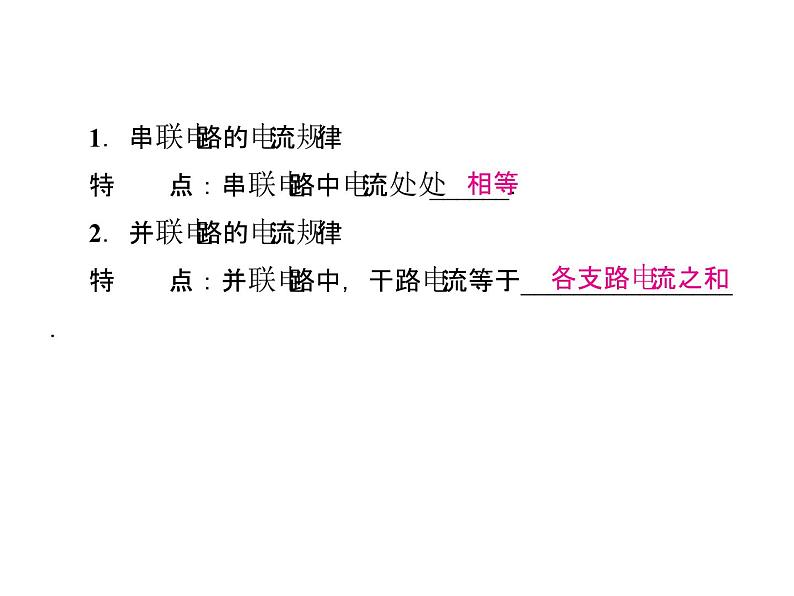

1．串联电路的电流规律特　　点：串联电路中电流处处______．2．并联电路的电流规律特　　点：并联电路中，干路电流等于________________．　　　　　　　　　　　　　　　　
知识点1　探究串联电路的电流规律1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路．(1)在连接电路时，开关应______．(2)选量程时，要先估计电流值，如果估计不了，要_______________．
(3)实验中，选择三个小灯泡的规格应该______(填“相同”或“不同”)，检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她把电流表分别____联在a、b、c、d处，实验时，她记录了下表中的实验数据． (4)由表中的实验数据可得出的结论是：_________________________
串联电路中电流处处相等

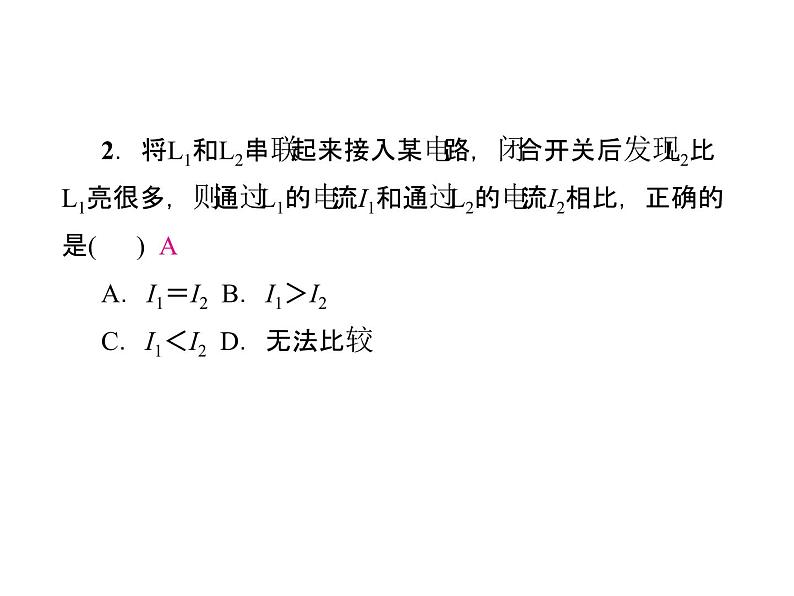

2．将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是( )A．I1＝I2 B．I1＞I2C．I1＜I2 D．无法比较
3．图甲是探究串联电路中的电流关系的电路图，开关闭合后，电流表A1的示数如图乙，那么电流表A1的示数是____A，A2的示数应是____A.

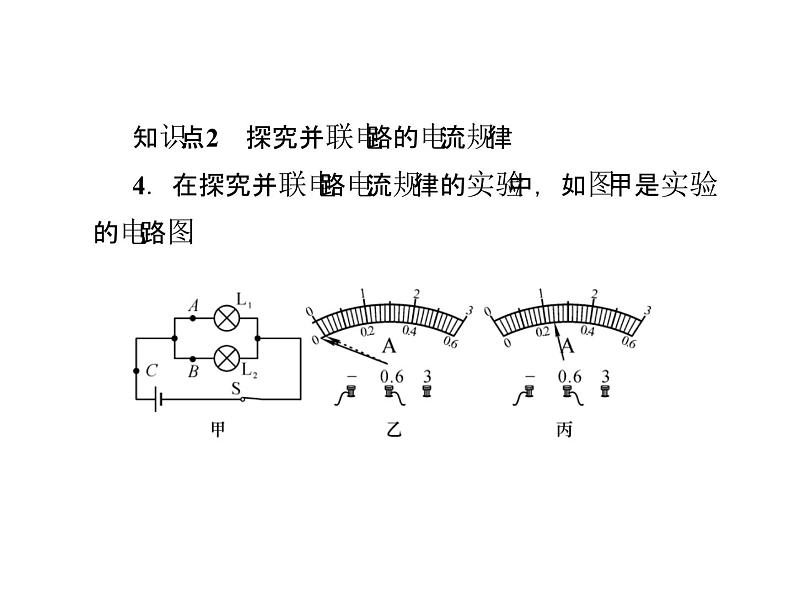

知识点2　探究并联电路的电流规律4．在探究并联电路电流规律的实验中，如图甲是实验的电路图．

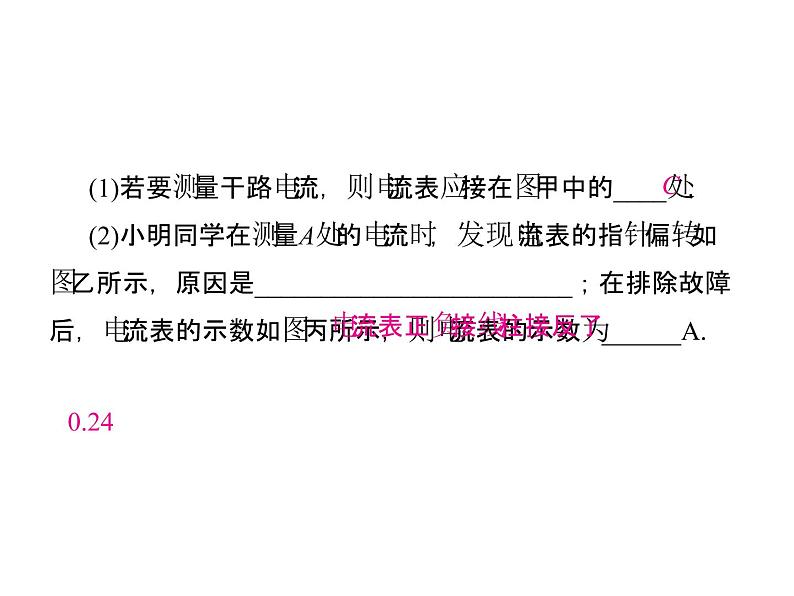

(1)若要测量干路电流，则电流表应接在图甲中的____处．(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A.
电流表正负接线柱接反了
(3)如表是小亮同学用两盏规格相同的灯泡做实验时记录的数据．他得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：____________________________________________________________________________________________________．
①选用了型号相同的小灯泡，选的器材太特殊；②只测了一组数据，得出的结论不具有普遍性
5．(娄底中考)如图所示，在探究并联电路的电流关系时，小明把规格不同的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC.关于它们之间的大小关系，正确的是( )A．IA＝IB＝IC B．IA＝IB＋ICC．IA＞IB＝IC D．IA＜IB＜IC
6．如图所示，电流表A1的示数为1.6 A，电流表A2的示数为0.9 A，则通过L1的电流是____A，通过L2的电流是____A.
7．如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED正常工作时的电流为15 mA，则这种LED手电筒正常工作时的总电流为____mA.　　　　　　　　　　　　　　　　
8．(福州中考)如图所示电路，闭合开关，以下判断正确的是( )A．灯L1、L2串联 　B．电流表测灯L1的电流C．电流表测灯L2的电流 　D．电流表测总电流
9．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A．下列说法正确的是( )A．A1的示数小于0.3 AB．A1的示数大于0.3 AC．A1的示数等于0.3 AD．A1的示数与A2的示数无法比较
10．如图所示电路，开关S闭合后，两灯均正常发光，某一时刻灯L1突然烧坏后，电流表A1和电流表A2的示数将( )A．都变小B．都变大C．变成相等D．都不变
11．如图所示，连入电路中的灯泡L1、L2、L3，各自允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )A．I3 B．I2C．I1 D．I1＋I2＋I3
12．某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是_______连接的．若它a们正常工作时的电流分别是0.9 A、800 mA、1.3 A、0.18 A和250 mA，且干路中的电流不允许超过5 A，那么这些用电器____(填“能”或“不能”)全部同时工作．
13．如图所示，电流表A3测____的电流，A2测_________的电流之和，A1测____________的电流之和；分别用I3、I2、I1表示上述电流，则三者的数量关系为I1____I2____I3(填“>”“＝”或“
