金属中有大量自由电子所以能导电，电荷的定向移动形成电流，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？
家庭照明电路：220V
产生闪电时的电压：104～109V
大型发电机：1.5×104V

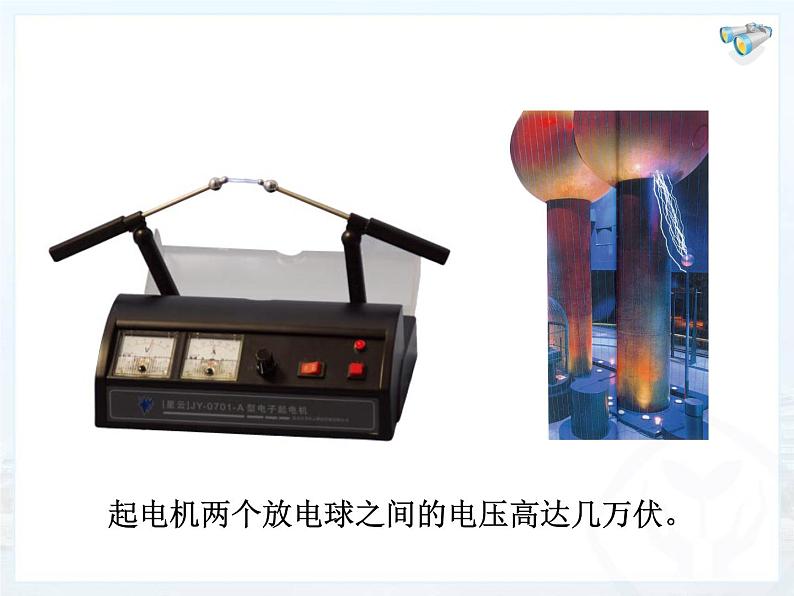

　　起电机两个放电球之间的电压高达几万伏。

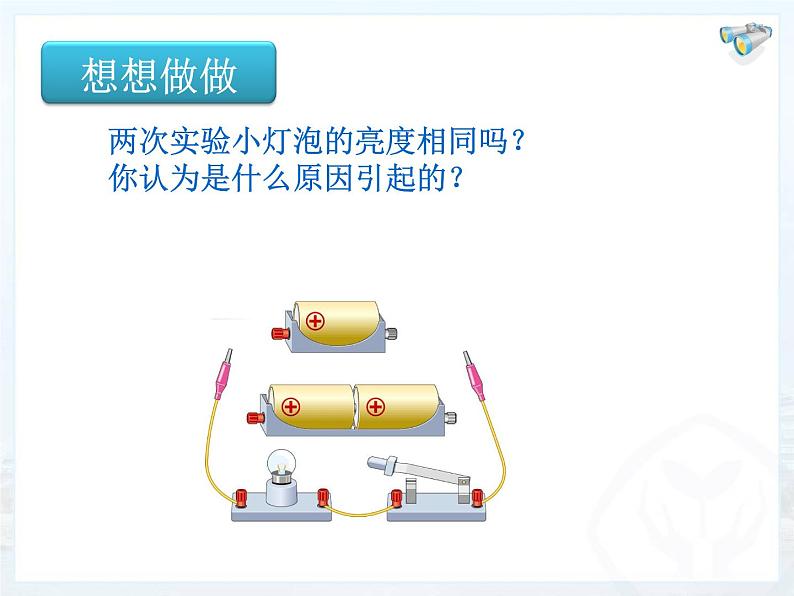

　　两次实验小灯泡的亮度相同吗？　　你认为是什么原因引起的？

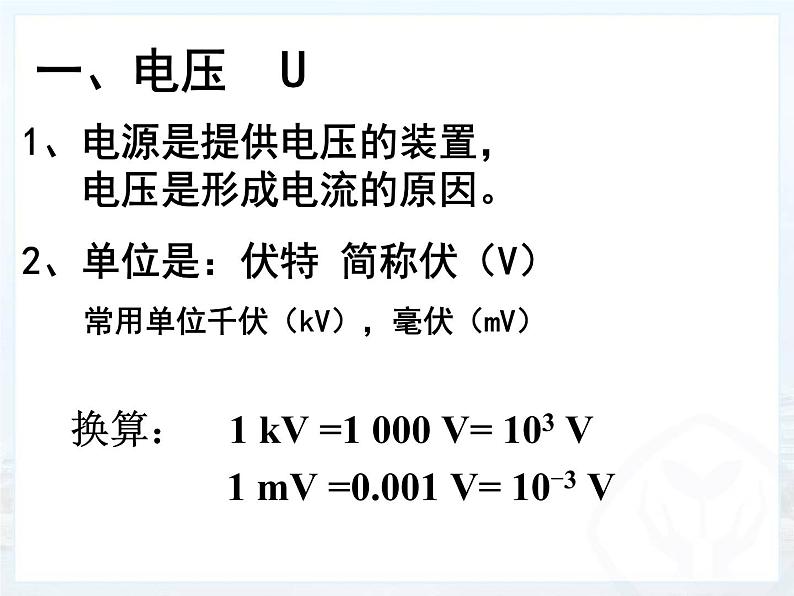

1、电源是提供电压的装置， 电压是形成电流的原因。2、单位是：伏特 简称伏（V） 常用单位千伏（kV），毫伏（mV）
　　换算：　1 kV =1 000 V= 103 V　　　　　 1 mV =0.001 V= 10-3 V

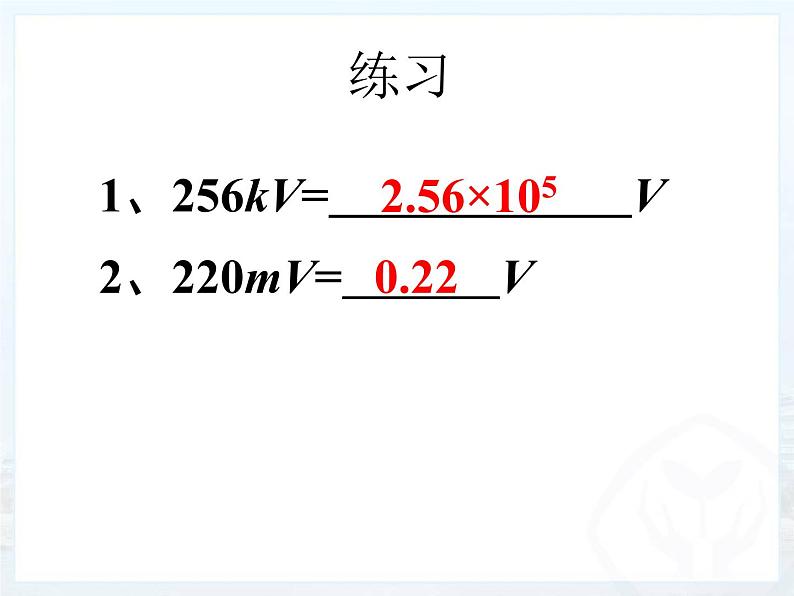

1、256kV= V
2、220mV= V
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
几种常见的电压：①1节干电池：______ V ②1节蓄电池：______V ③家庭电路：_______V ④对人体安全电压： _________V
二、电压的测量——电压表
（一）、电压表的使用：１、电压表必须并联在被测电路两端２、使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。３、选择合适的量程(若不能判断，则先用大量程“试触”，然后再选择合适的量程)。４、电压表可以直接接在电源两极，测出电源电压
关于电压表的使用，正确的是（ ）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
判断下列电压表的连接 是否正确
电压表测L1两端的电压
判断下列电压表测的是谁的压？
如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
　　第一步，看清所选量程；
　　第二步，看清最小分度值；
　　第三步，读数:①指针偏转的总格数×分度值②可见示数+不可见示数（可见示数后起指针偏转的各数×分度值）。
　　1、三个表的读数各是多少？
2、下列说法中正确是（ ）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压
3、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
４、如图所示，图中电压表Ｖ１测的是灯______两端的电压，电压表Ｖ２测的是灯________两端的电压，电压表Ｖ测的是灯___________两端的电压
5.图6—5中，a表和b表是测电流和电压的电表，下列说法中正确的是（ ） (A)a、b都是电流表 (B)a、b都是电压表 (C)a是电压表，b是电流表 (D)a是电流表，b是电压表
6、判断下列电压表测的是谁的压？
