高中物理4 电能的输送多媒体教学ppt课件

这是一份高中物理4 电能的输送多媒体教学ppt课件，共60页。PPT课件主要包含了必备知识·自主学习，供电线路，横截面积，电阻率，输电电压，变电站，关键能力·合作学习，情境·模型·素养，课堂检测·素养达标等内容，欢迎下载使用。

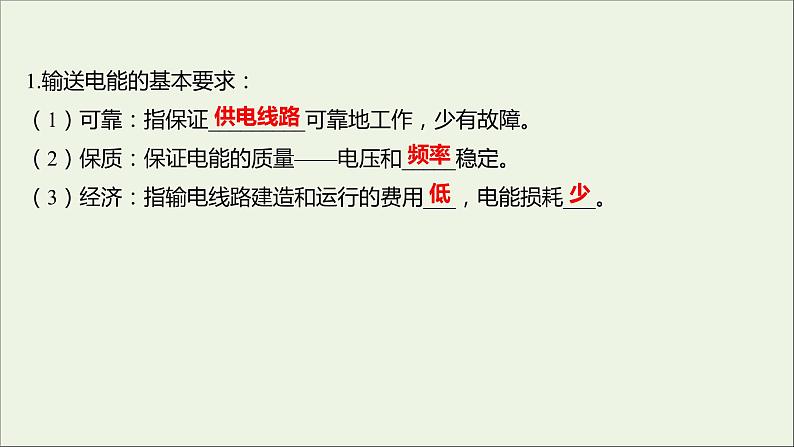

1.输送电能的基本要求：（1）可靠：指保证_________可靠地工作，少有故障。（2）保质：保证电能的质量——电压和_____稳定。（3）经济：指输电线路建造和运行的费用___，电能损耗___。

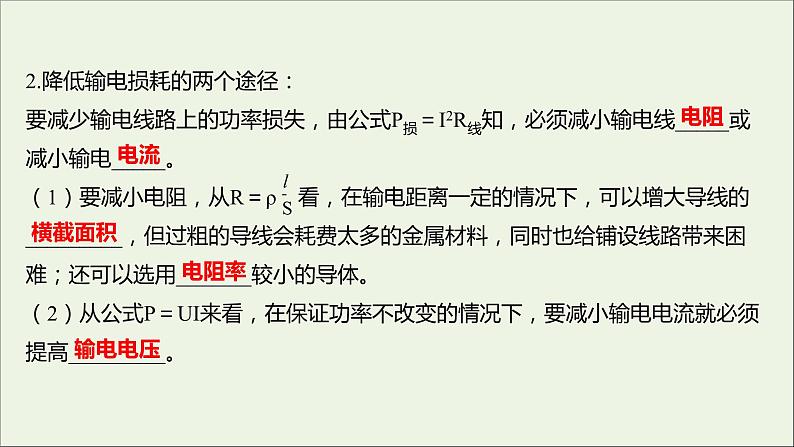

2.降低输电损耗的两个途径：要减少输电线路上的功率损失，由公式P损＝I2R线知，必须减小输电线_____或减小输电_____。（1）要减小电阻，从R＝ρ 看，在输电距离一定的情况下，可以增大导线的_________，但过粗的导线会耗费太多的金属材料，同时也给铺设线路带来困难；还可以选用_______较小的导体。（2）从公式P＝UI来看，在保证功率不改变的情况下，要减小输电电流就必须提高_________。

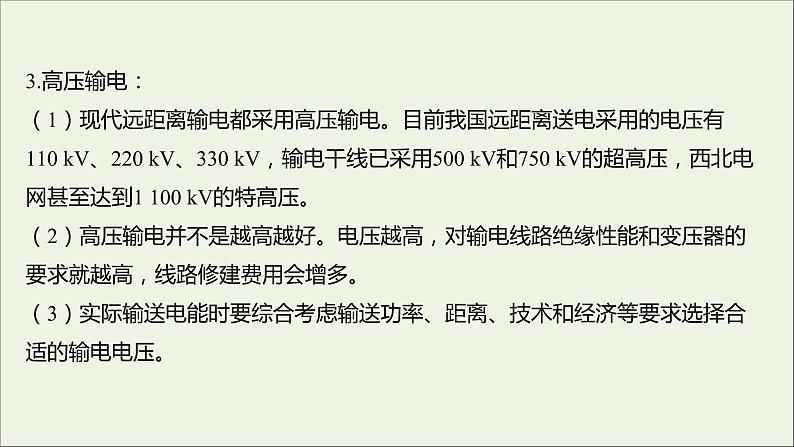

3.高压输电：（1）现代远距离输电都采用高压输电。目前我国远距离送电采用的电压有110 kV、220 kV、330 kV，输电干线已采用500 kV和750 kV的超高压，西北电网甚至达到1 100 kV的特高压。（2）高压输电并不是越高越好。电压越高，对输电线路绝缘性能和变压器的要求就越高，线路修建费用会增多。（3）实际输送电能时要综合考虑输送功率、距离、技术和经济等要求选择合适的输电电压。

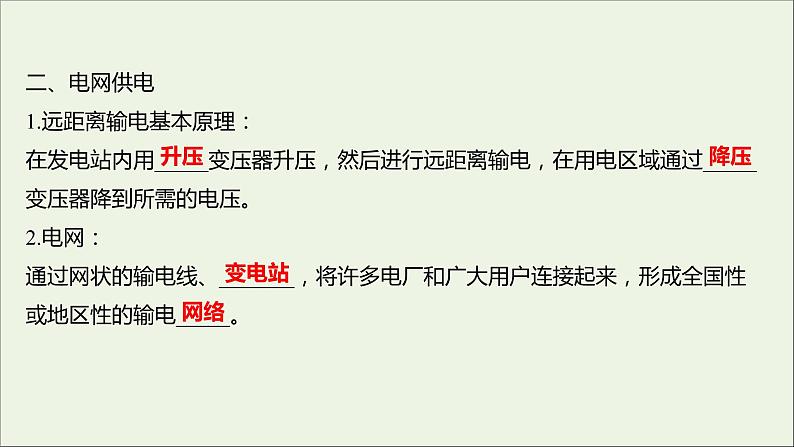

二、电网供电1.远距离输电基本原理：在发电站内用_____变压器升压，然后进行远距离输电，在用电区域通过_____变压器降到所需的电压。2.电网：通过网状的输电线、_______，将许多电厂和广大用户连接起来，形成全国性或地区性的输电_____。

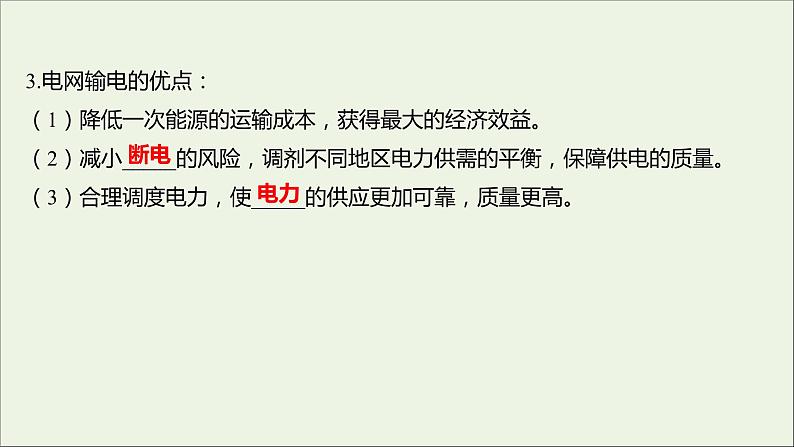

3.电网输电的优点：（1）降低一次能源的运输成本，获得最大的经济效益。（2）减小_____的风险，调剂不同地区电力供需的平衡，保障供电的质量。（3）合理调度电力，使_____的供应更加可靠，质量更高。
（4）关于电能的输送解释符合科学实际的有：_____。①输电线上电功率的损失，与输电线的电阻成正比，与输电线电流的平方成正比。②由P＝ 可知，输电电压越小，输电线上电功率的损失就越小。③使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。④远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。
【易错辨析】（1）输电线上电功率的损失，与输电线的电阻成正比，与输电线电流的平方成正比。（ ）（2）由P＝ 可知，输电电压越小，输电线上的电功率损失就越小。（ ）（3）使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。（ ）（4）远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。（ ）
