科学7.电路中的开关课时练习

这是一份科学7.电路中的开关课时练习，共8页。试卷主要包含了开关的分类，做个回形针开关等内容，欢迎下载使用。

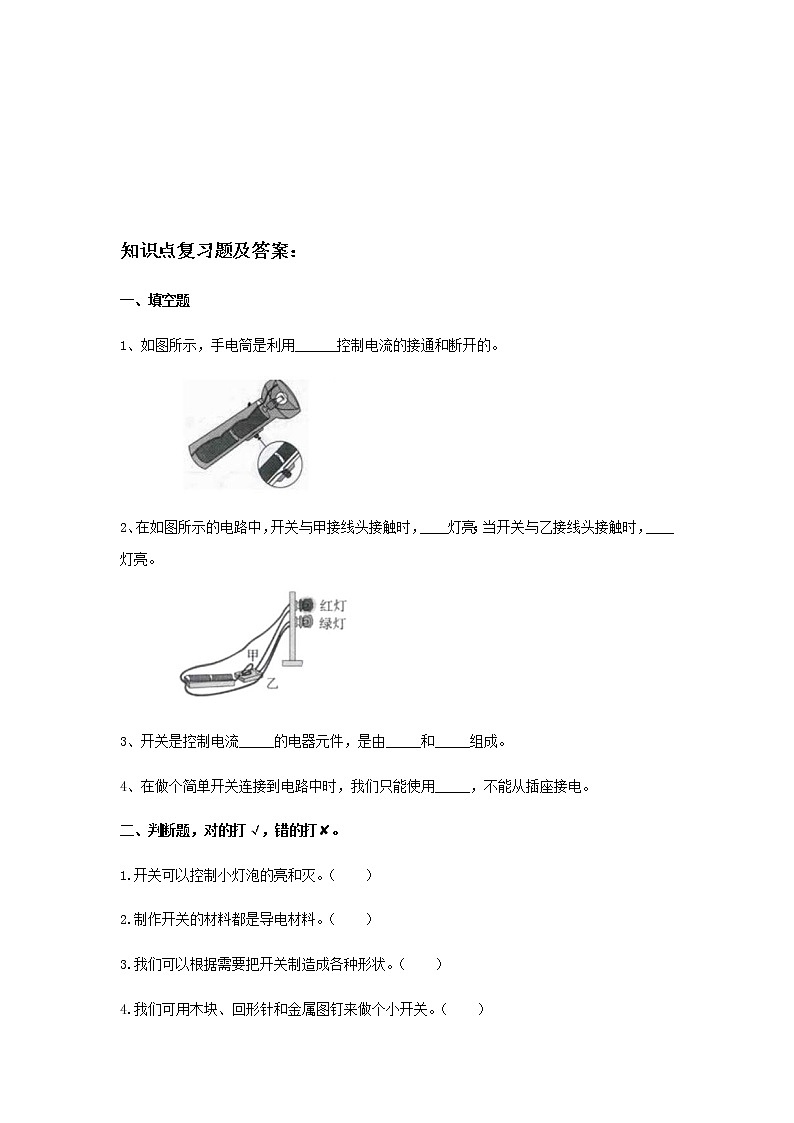

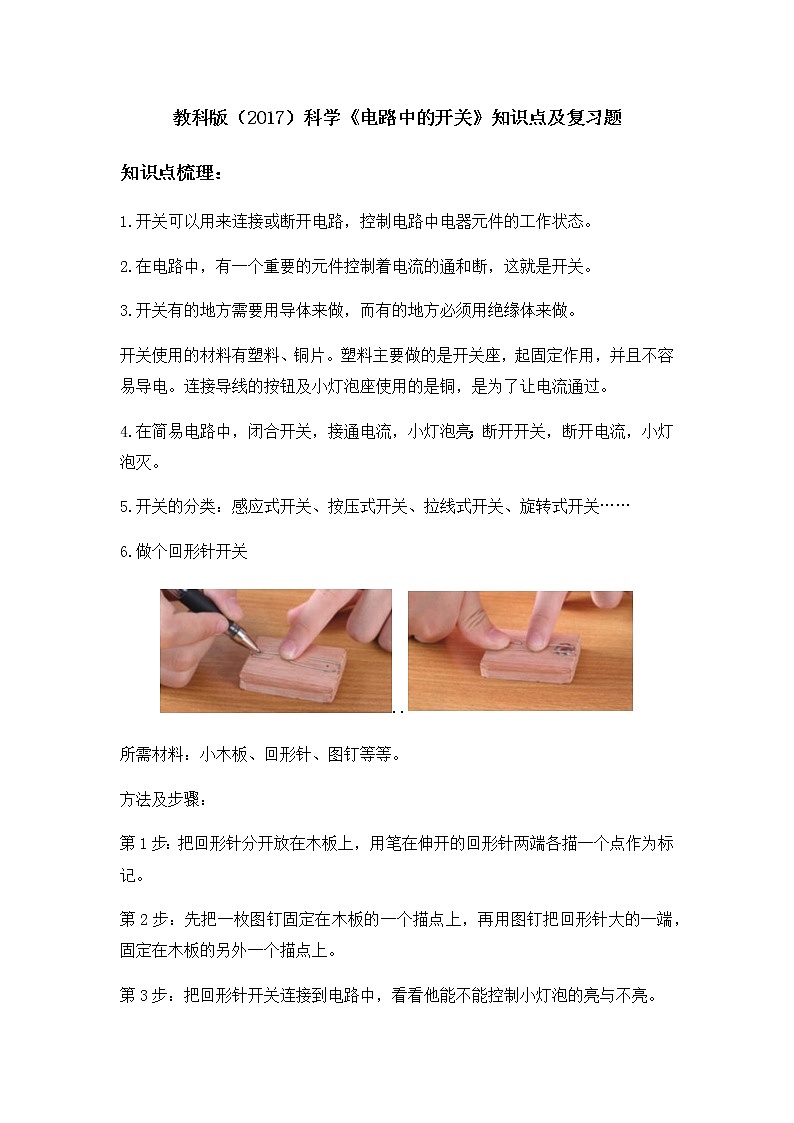

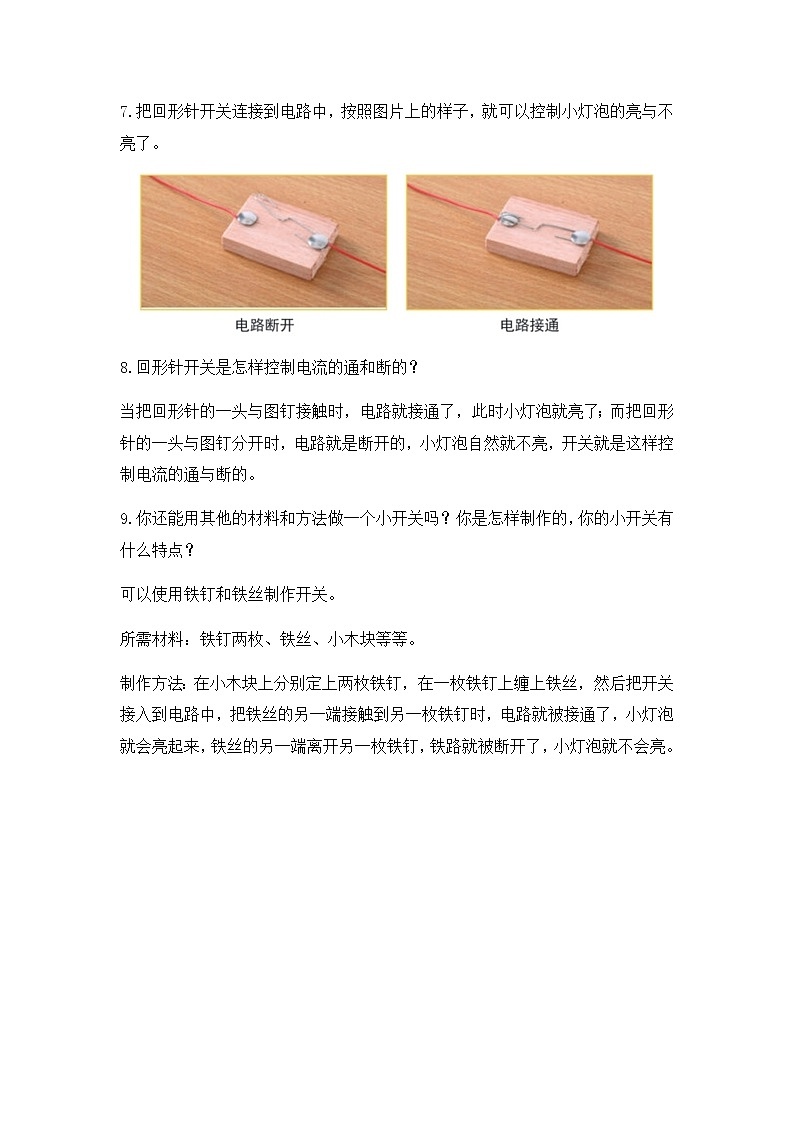

教科版（2017）科学《电路中的开关》知识点及复习题知识点梳理：1.开关可以用来连接或断开电路，控制电路中电器元件的工作状态。2.在电路中，有一个重要的元件控制着电流的通和断，这就是开关。3.开关有的地方需要用导体来做，而有的地方必须用绝缘体来做。开关使用的材料有塑料、铜片。塑料主要做的是开关座，起固定作用，并且不容易导电。连接导线的按钮及小灯泡座使用的是铜，是为了让电流通过。4.在简易电路中，闭合开关，接通电流，小灯泡亮；断开开关，断开电流，小灯泡灭。5.开关的分类：感应式开关、按压式开关、拉线式开关、旋转式开关……6.做个回形针开关..所需材料：小木板、回形针、图钉等等。方法及步骤：第1步：把回形针分开放在木板上，用笔在伸开的回形针两端各描一个点作为标记。第2步：先把一枚图钉固定在木板的一个描点上，再用图钉把回形针大的一端，固定在木板的另外一个描点上。第3步：把回形针开关连接到电路中，看看他能不能控制小灯泡的亮与不亮。7.把回形针开关连接到电路中，按照图片上的样子，就可以控制小灯泡的亮与不亮了。8.回形针开关是怎样控制电流的通和断的？当把回形针的一头与图钉接触时，电路就接通了，此时小灯泡就亮了；而把回形针的一头与图钉分开时，电路就是断开的，小灯泡自然就不亮，开关就是这样控制电流的通与断的。9.你还能用其他的材料和方法做一个小开关吗？你是怎样制作的，你的小开关有什么特点？可以使用铁钉和铁丝制作开关。所需材料：铁钉两枚、铁丝、小木块等等。制作方法：在小木块上分别定上两枚铁钉，在一枚铁钉上缠上铁丝，然后把开关接入到电路中，把铁丝的另一端接触到另一枚铁钉时，电路就被接通了，小灯泡就会亮起来，铁丝的另一端离开另一枚铁钉，铁路就被断开了，小灯泡就不会亮。         知识点复习题及答案：一、填空题1、如图所示，手电筒是利用______控制电流的接通和断开的。        2、在如图所示的电路中，开关与甲接线头接触时，____灯亮；当开关与乙接线头接触时，____灯亮。       3、开关是控制电流_____的电器元件，是由_____和_____组成。4、在做个简单开关连接到电路中时，我们只能使用_____，不能从插座接电。二、判断题，对的打√，错的打✘。1.开关可以控制小灯泡的亮和灭。（    ）2.制作开关的材料都是导电材料。（    ）3.我们可以根据需要把开关制造成各种形状。（    ）4.我们可用木块、回形针和金属图钉来做个小开关。（    ）5.电磁炉一般使用按键开关。（   ）6.简单电路中没有开关小灯泡就不能亮。（   ）三、选择题，将正确的序号填在括号内。1.下列材料能用来制作小开关的是(   )    A.塑料和铁片    B.塑料和竹片     C.铁片和铝片2. 请判断哪个开关可以用。（   ）    3. 你见过酒店的房卡吗？如下图所示，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座オ会有电。从电学的角度分析，房卡相当于电路中的(    )      A.开关     B.导线    C.电源4. 开关闭合时，电路形成_______，所以灯亮了。A.通路    B.断路    C.短路四、连线题      刀闸开关    按键开关    旋钮开关   拉绳开关五、综合题1.图1是家用电器中带开关的插座，图2是各种电器的插头。仔细读图，回答问题。（1）图1插座表面白色的外壳所用的材料应该是________（填“导体”“绝缘体”或“两种材料都可以”）。    （2）A，B，C，D四类插头中，可以与插座一匹配使用的是________，可以与插座二匹配使用的是________。（横线上请填大写字母）    （3）小科同学将台灯插在插座一上，将电风扇插在插座二上，然后打开插座开关。他发现两种用电器均能正常使用，并相互不影响。由此可推测，此时台灯和电风扇的连接方式是________（填“串联”“并联”或“串并联”）。    （4）在课堂上我们还自制了一个小开关（如下图），这个开关不能用在生活中的220V电路中。原因是：_________________________________。2．请你设计电路：  现在给你一节电池、一组开关、一个红灯泡、一个绿灯泡等材料，如下图所示，请你用笔画线当导线，分别控制两个小灯泡的发光。 手电筒是家庭日常必备工具之一，既可以照明，也可在突发事件时向他人发出求救信号。3．下图中，手电筒开关由“导体”和“绝缘体”构成，请在右侧的（    ）内注明。4．要使手电筒正常工作，两节干电池放置正确的是（    ）。A． B． C．5．在使用手电筒时，如果发现小灯泡没有亮，可能哪里有故障？①_____________；②______________________。        参考答案一、填空题1、开关2、红  绿3、通断  导体  绝缘体4、电池二、判断题1、√   2、✘   3、√   4、√   5、✘   6、✘三、选择题1、A   2、B   3、A   4、A   四、连线题  刀闸开关    按键开关    旋钮开关   拉绳开关五、综合题1.（1）绝缘体   （2）A，B；C   （3）并联    （4）电压太大，有触电危险   2.．3．导体、绝缘体4．B5．电池没电了    小灯泡坏了
