2021中考物理真题分类汇编-欧姆定律-电压专题（含答案，共16题）

这是一份2021中考物理真题分类汇编-欧姆定律-电压专题（含答案，共16题），共9页。

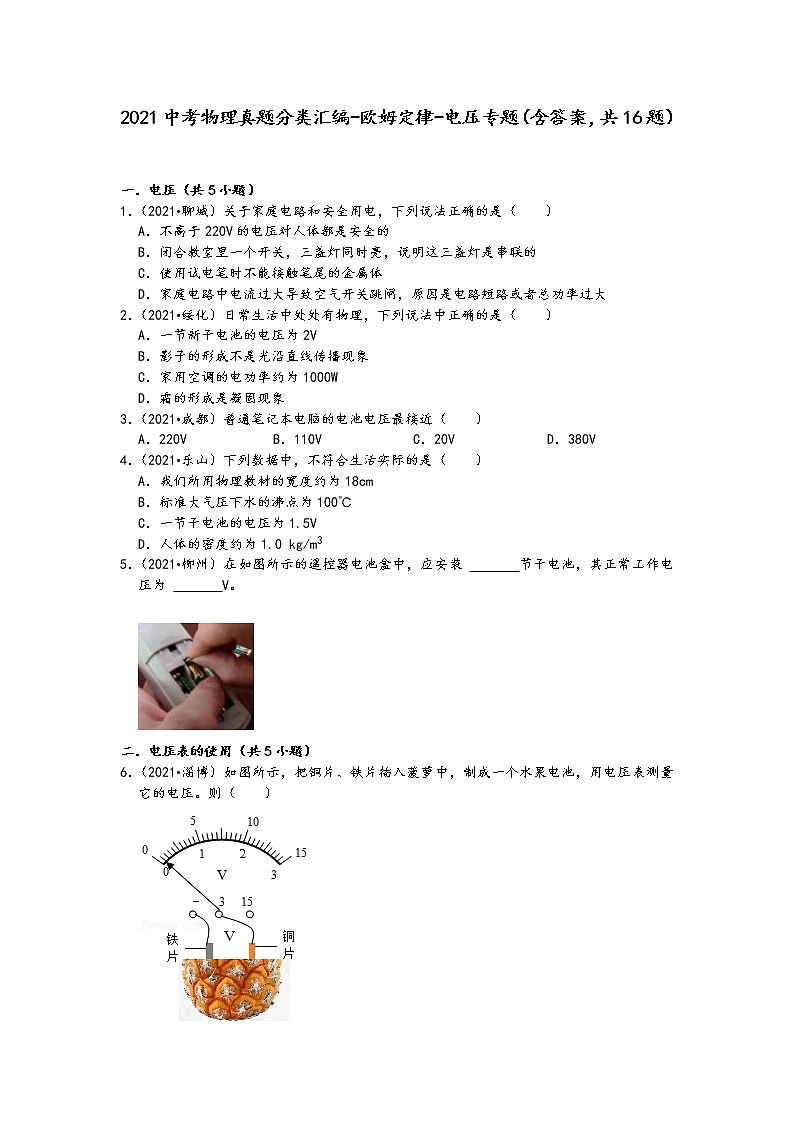

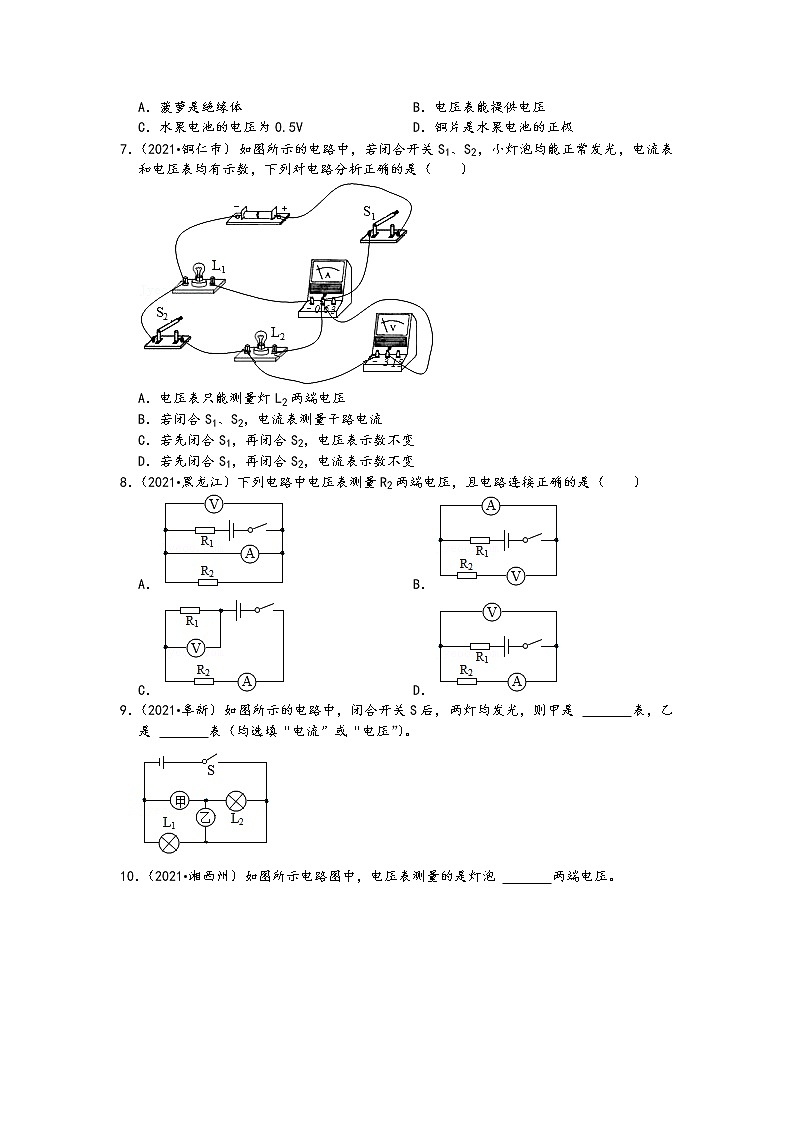

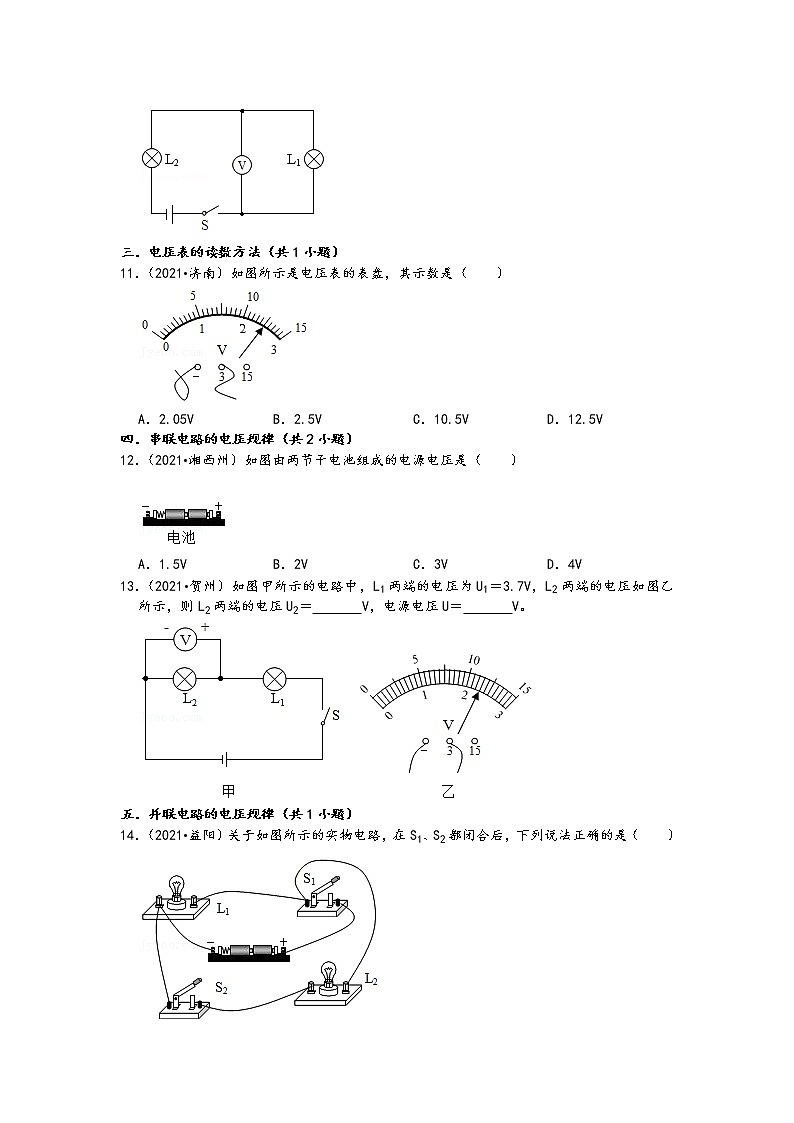

2021中考物理真题分类汇编-欧姆定律-电压专题（含答案，共16题） 一．电压（共5小题）1．（2021•聊城）关于家庭电路和安全用电，下列说法正确的是（　　）A．不高于220V的电压对人体都是安全的 B．闭合教室里一个开关，三盏灯同时亮，说明这三盏灯是串联的 C．使用试电笔时不能接触笔尾的金属体 D．家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大2．（2021•绥化）日常生活中处处有物理，下列说法中正确的是（　　）A．一节新干电池的电压为2V B．影子的形成不是光沿直线传播现象 C．家用空调的电功率约为1000W D．霜的形成是凝固现象3．（2021•成都）普通笔记本电脑的电池电压最接近（　　）A．220V B．110V C．20V D．380V4．（2021•乐山）下列数据中，不符合生活实际的是（　　）A．我们所用物理教材的宽度约为18cm B．标准大气压下水的沸点为100℃ C．一节干电池的电压为1.5V D．人体的密度约为1.0 kg/m35．（2021•柳州）在如图所示的遥控器电池盒中，应安装 　   　节干电池，其正常工作电压为 　   　V。 二．电压表的使用（共5小题）6．（2021•淄博）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则（　　）A．菠萝是绝缘体 B．电压表能提供电压 C．水果电池的电压为0.5V D．铜片是水果电池的正极7．（2021•铜仁市）如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（　　）A．电压表只能测量灯L2两端电压 B．若闭合S1、S2，电流表测量干路电流 C．若先闭合S1，再闭合S2，电压表示数不变 D．若先闭合S1，再闭合S2，电流表示数不变8．（2021•黑龙江）下列电路中电压表测量R2两端电压，且电路连接正确的是（　　）A． B． C． D．9．（2021•阜新）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 　   　表，乙是 　   　表（均选填“电流”或“电压”）。10．（2021•湘西州）如图所示电路图中，电压表测量的是灯泡 　   　两端电压。 三．电压表的读数方法（共1小题）11．（2021•济南）如图所示是电压表的表盘，其示数是（　　）A．2.05V B．2.5V C．10.5V D．12.5V四．串联电路的电压规律（共2小题）12．（2021•湘西州）如图由两节干电池组成的电源电压是（　　） A．1.5V B．2V C．3V D．4V13．（2021•贺州）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝　   　V，电源电压U＝　   　V。五．并联电路的电压规律（共1小题）14．（2021•益阳）关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）A．通过L1与L2的电流一定相等 B．通过L1与L2的电流一定不相等 C．L1与L2两端的电压一定相等 D．L1与L2两端的电压之和等于电源电压六．探究串、并联电路中的电压规律实验（共2小题）15．（2021•青岛）用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）A．电压表不能直接测量电源电压 B．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点 C．实验得到的结论为：串联电路电压处处相等 D．改变两个小灯泡的规格，重复实验，是为了减小实验误差16．（2021•河北）小明利用图1所示的电路来探究串联电路的部分特点，已知R1＝2Ω、R2＝4Ω、R3＝5Ω、R4＝10Ω，电源电压可调。（1）请根据图1所示电路图用笔画线代替导线将图2所示实物图补充完整。（此时电源电压为3V）（2）电路连接完成后，闭合开关S，发现电压表、电流表均无示数；小明又将电压表并联在R2两端，闭合开关S，发现电压表有示数、电流表无示数。则电路中一定存在的故障是 　   　（选填字母）。A.R1处短路B.R2处断路C.电流表处短路（3）排除故障后，继续实验，实验中，小明调节了电源电压，换用了规格不同的电阻，分别将电压表并联在AB、BC和AC两端，收集的数据如表。 I/AUAB/VUBC/VUAC/V1R1与R2串联0.51232R2与R3串联0.20.811.83R3与R4串联0.31.534.54R1与R4串联 156①表格中第4次实验空格处的数据为 　   　。②探究串联电路中电压的关系时，分析表中数据可得其规律是 　   　。③探究串联电路中电阻的关系时，分析表中数据可得其规律是 　   　。④探究串联电路中电压与电阻关系时，分析表中数据可得其关系是 　   　。【拓展】完成实验后，小红连接了如图3所示电路，已知Rx＞R1。调整电源电压，将电压表分别并联在AB、BC和AC两端，电压表指针三次偏转中，其中一次满偏，一次偏转的角度为满偏的三分之二。则所有符合上述情况的Rx的最大值与最小值之比是 　   　。
参考答案与试题解析一．电压（共5小题）1．【解答】解：A、不高于36V的电压对人体都是安全的，故A错误；B、教室里三盏灯是并联的，故B错误；C、试电笔在使用时，人体一定要接触笔尾金属体，故C错误；D、家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大，故D正确。故选：D。2．【解答】解：A、一节新干电池的电压为1.5V，故A错误；B、影子是由光的直线传播形成的，故B错误；C、家用空调的电功率比较大，大约为1000W，故C正确；D、霜是空气中的水蒸气遇冷直接凝华而成的，故D错误。故选：C。3．【解答】解：普通笔记本电脑的电池电压电池的电压一般是14.4V或10.8V，20V比较接近笔记本电脑的电池电压，故ABD错误，C正确。故选：C。4．【解答】解：A、我们所用物理课本的宽度约为18cm，故A符合实际情况；B、标准大气压下水的沸点为100℃，故B符合实际情况；C、一节干电池的电压为1.5V，故C符合实际情况；D、人体的密度与水的密度差不多，约为1.0×103 kg/m3，故D不符合实际情况。故选：D。5．【解答】解：干电池的负极要对准电池盒中的弹簧，如图，电池盒中有两个弹簧，所以需要两节干电池；每节干电池的电压是1.5V，它们是串联在电池盒中，所以正常工作的电压为1.5V×2＝3V。故答案为：2；3。二．电压表的使用（共5小题）6．【解答】解：A、菠萝相当于是电源，内部有电流通过，是导体，故A错误；B、电压表可以测量电压的大小，电源提供电压，故B错误；C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.1V，故C错误；D、电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。故选：D。7．【解答】解：AB、闭合S1、S2，该电路为并联电路；开关S1接在干路中，控制整个电路；电流表测量的是通过灯泡L1的电流；由于并联电路中各支路两端的电压都等于电源电压，所以电压表即能测量灯L2两端电压，又能测量灯L1两端电压和电源电压，故AB错误；CD、若先闭合S1，该电路为L1的简单电路，电流表测量通过L1的电流，由于S2断开，电压表未接入电路中，示数为0；再闭合S2，该电路为并联电路，电流表测量通过L1的电流，根据并联电路互不影响可知，电流表示数不变；此时电压表测量电源电压，电压表的示数变大，故C错误，D正确。故选：D。8．【解答】解：A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。故选：D。9．【解答】解：闭合开关S后，两个灯泡都能发光；若乙是电流表，则灯泡L2会被短路，所以乙是电压表，甲与灯泡L2串联，为电流表，则两个灯泡组成并联电路。故答案为：电流；电压。10．【解答】解：分析上图可以看出，电压表此时并联在灯泡L1两端，测量的是灯泡L1两端的电压。故答案为：L1。三．电压表的读数方法（共1小题）11．【解答】解：由图可知，电压表选择的量程为0～3V，分度值是0.1V，指针所指的位置是2.5V，电压表的示数为2.5V。故选：B。四．串联电路的电压规律（共2小题）12．【解答】解：一节干电池的电压是1.5V，图中两节干电池串联，因串联电池组的电压等于各电池的电压之和，所以图中两节干电池组成的电源电压为1.5V+1.5V＝3V。故选：C。13．【解答】解：当开关S闭合时，电路是一个串联电路，电压表测量的是L2两端的电压，由图乙可知，此图中电压表接的是小量程，故分度值是0.1V，故示数U2＝2.3V；已知L1两端的电压为U1＝3.7V，故电源电压U＝U1+U2＝3.7V+2.3V＝6V；故答案为：2.3；6。五．并联电路的电压规律（共1小题）14．【解答】解：AB、如图可知，在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，故有U＝U1＝U2，各支路电流I1，，因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；CD、因为在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，所以有U＝U1＝U2，故C正确，D错误。故选：C。六．探究串、并联电路中的电压规律实验（共2小题）15．【解答】解：A、电压表可以直接并联在电源两端，测量电源电压，故A错误；B、若测量L1两端电压，需将电压表并联在A、B两点间，电流从正接线柱流入，从负接线柱流出，所以电压表正接线柱接A点，故B正确；C、本实验的结论为：在串联电路中，电源电压等于各部分电路两端电压之和，故C错误；D、多次测量的目的是使结论具有普遍性，避免偶然性，不是减小误差，故D错误。故选：B。16．【解答】解：（1）已知电源电压为3V，当R1、R2串联接入电路时，电路中的总电阻最小，则此时电路中的电流最大，为I0.5A＜0.6A，所以电流表选用的量程为0～0.6A。电流表要串联接入电路，且电流要从“+”接线柱流入，“﹣”接线柱流出，如图所示。（2）电路连接完成后，电压表测R1两端电压，闭合开关S，发现电压表、电流表均无示数，说明电路中存在断路；将电压表并联在R2两端，电压表测R2两端电压，闭合开关S，发现电压表有示数、电流表无示数，说明电压表所在电路是通路，与电压表并联的这部分电路存在断路。（3）①当R1、R4串联接入电路时，通过它们的电流相等，为。②探究串联电路中电压的关系时，分析表中数据可以发现：UAC＝UAB+UBC，则可得出结论：串联电路两端电压等于各部分电路两端电压之和。③探究串联电路中电阻的关系时，分析表中数据可以发现：RAC＝RAB+RBC，则可得出结论：串联电路的总电阻等于各分电阻之和。④在串联电路中，通过电路的电流为I，则可得：，将表格中数据代入上式子后，可以确认关系成立，故可得出结论：在串联电路中，各部分电路两端电压之比等于各电路的电阻之比。【拓展】已知Rx＞R1，则Rx两端电压＞R1两端电压。①当电压表选用0～3V量程时，若UAC＝3V，UBC＝2V，则UAB＝1V，符合题意；根据、R1＝2Ω、UBC＝2V、UAB＝1V可求得RBC＝4Ω，即Rx＝4Ω。②当电压表选用0～15V量程时，若UAC＝15V，UBC＝10V，则UAB＝5V，符合题意；根据、R1＝2Ω、UBC＝10V、UAB＝5V可求得RBC＝4Ω，即Rx＝4Ω。③当测量UAC使用0～15V量程，测量UAB使用0～3V量程时，若UAC＝15V、UAB＝2V，则UBC＝13V，同上求得RBC＝13Ω，即Rx＝13Ω；若UAC＝10V、UAB＝3V，则UBC＝7V，同上求得RBC，即Rx；若UBC＝10V、UAB＝3V，则UAC＝13V，同上求得RBCΩ，即RxΩ；若UAB＝2V（0～3V量程）、UBC＝3V（0～3V量程），则UAC＝5V，同上求得RBC＝3Ω，即Rx＝3Ω。综上所述，Rx最小为3Ω，最大为13Ω。则Rx的最大值与最小值之比是13：3。故答案为：（1）如上图所示。（2）B。（3）①0.5；②串联电路两端电压等于各部分电路两端电压之和；③串联电路的总电阻等于各分电阻之和；④在串联电路中，各部分电路两端电压之比等于各电路的电阻之比。【拓展】13：3。
