2021中考物理真题分类汇编-欧姆定律-家庭电路专题（含答案，共44题）

这是一份2021中考物理真题分类汇编-欧姆定律-家庭电路专题（含答案，共44题），共19页。

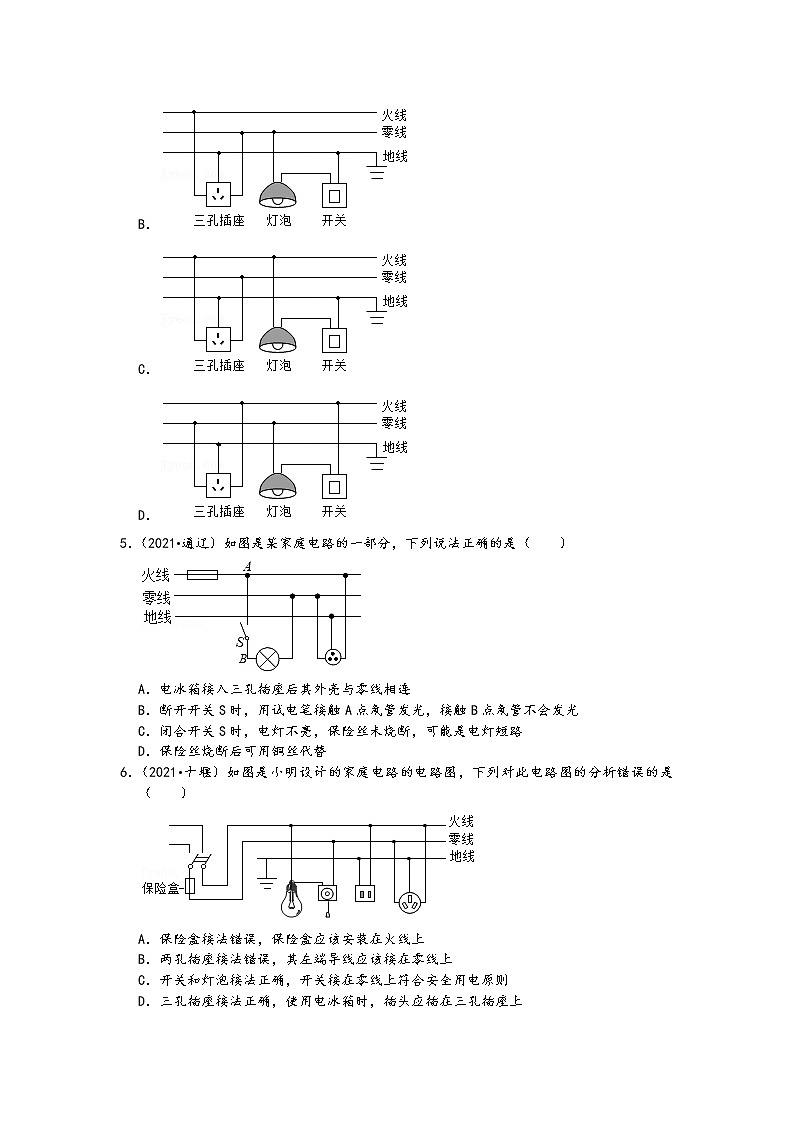

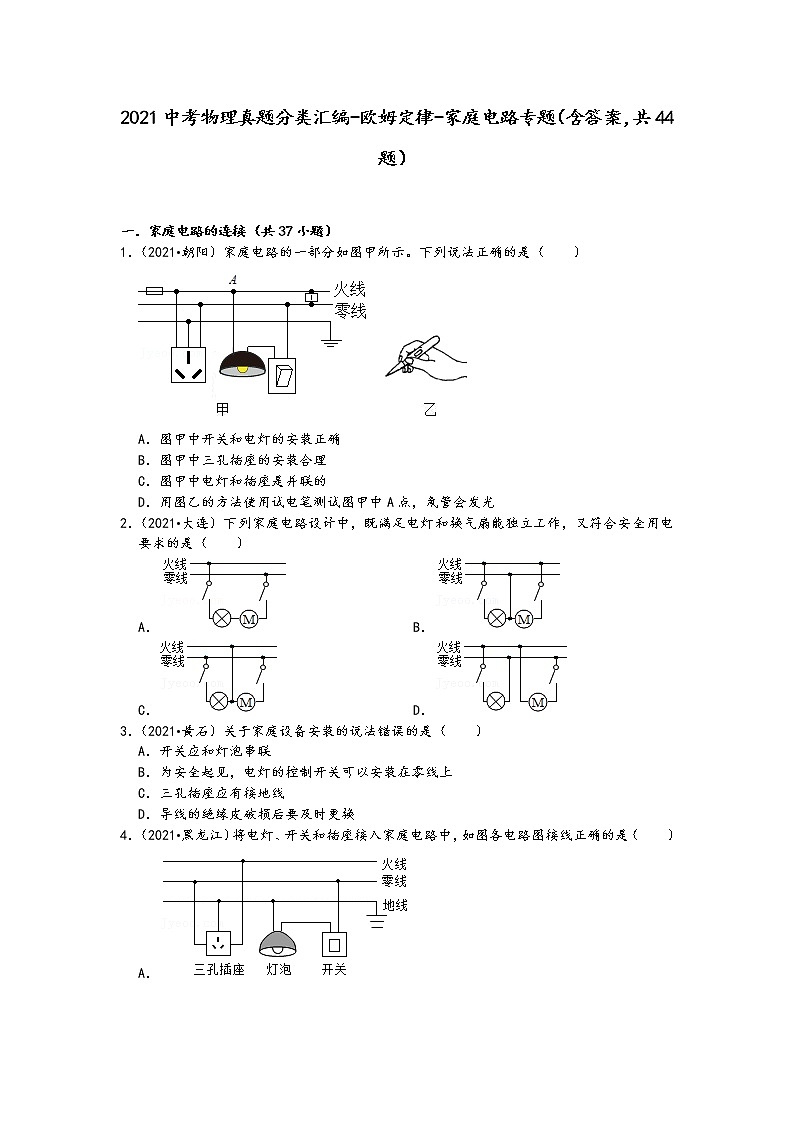

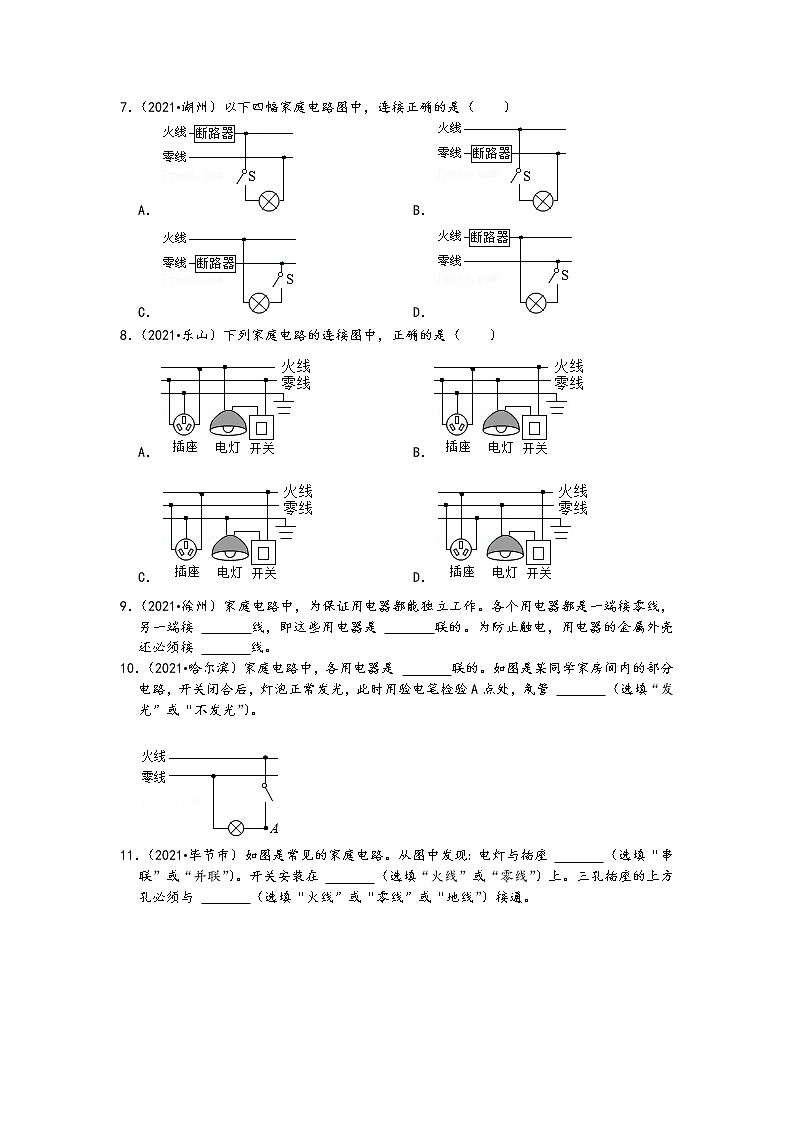

2021中考物理真题分类汇编-欧姆定律-家庭电路专题（含答案，共44题） 一．家庭电路的连接（共37小题）1．（2021•朝阳）家庭电路的一部分如图甲所示。下列说法正确的是（　　）A．图甲中开关和电灯的安装正确 B．图甲中三孔插座的安装合理 C．图甲中电灯和插座是并联的 D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光2．（2021•大连）下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）A． B． C． D．3．（2021•黄石）关于家庭设备安装的说法错误的是（　　）A．开关应和灯泡串联 B．为安全起见，电灯的控制开关可以安装在零线上 C．三孔插座应有接地线 D．导线的绝缘皮破损后要及时更换4．（2021•黑龙江）将电灯、开关和插座接入家庭电路中，如图各电路图接线正确的是（　　）A． B． C． D．5．（2021•通辽）如图是某家庭电路的一部分，下列说法正确的是（　　）A．电冰箱接入三孔插座后其外壳与零线相连 B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光 C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路 D．保险丝烧断后可用铜丝代替6．（2021•十堰）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）A．保险盒接法错误，保险盒应该安装在火线上 B．两孔插座接法错误，其左端导线应该接在零线上 C．开关和灯泡接法正确，开关接在零线上符合安全用电原则 D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上7．（2021•湖州）以下四幅家庭电路图中，连接正确的是（　　）A． B． C． D．8．（2021•乐山）下列家庭电路的连接图中，正确的是（　　）A． B． C． D．9．（2021•徐州）家庭电路中，为保证用电器都能独立工作。各个用电器都是一端接零线，另一端接 　   　线，即这些用电器是 　   　联的。为防止触电，用电器的金属外壳还必须接 　   　线。10．（2021•哈尔滨）家庭电路中，各用电器是 　   　联的。如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管 　   　（选填“发光”或“不发光”）。 11．（2021•毕节市）如图是常见的家庭电路。从图中发现：电灯与插座 　   　（选填“串联”或“并联”）。开关安装在 　   　（选填“火线”或“零线”）上。三孔插座的上方孔必须与 　   　（选填“火线”或“零线”或“地线”）接通。12．（2021•桂林）家庭电路中，电视机和电冰箱 　   　联，用测电笔辨别火线与零线时，能使测电笔发光的是 　   　线。13．（2021•黔东南州）我国家庭电路电压是 　   　V，家庭电路中电视机和电灯的连接方式是 　   　（选填“串联”或“并联”）的，控制电灯的开关应接在 　   　（选填“零”或“火”）线上。14．（2021•菏泽）如图所示的家庭电路中，控制电灯的开关应接在 　   　处；接地线应接在三孔插座的 　   　插孔处。15．（2021•广西）家庭电路中各用电器是 　   　联的，消耗的电能用 　   　来计量。16．（2021•陕西）如图，室内有两盏“220V，60W”的灯，开关闭合后两盏灯能同时正常发光，请按照安全用电的要求将电路图补充完整．17．（2021•鞍山）如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。18．（2021•兴安盟）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路中。 19．（2021•镇江）请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。20．（2021•百色）根据安全用电原则将图中的节能灯和开关接入照明电路。 21．（2021•锦州）现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。22．（2021•丹东）如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。23．（2021•宿迁）如图所示，请用笔画线代替导线将三孔插座接入电路。24．（2021•湘西州）如图，用笔代替导线将图中开关所控制的节能灯正确接入家庭电路中。 25．（2021•铜仁市）如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。26．（2021•攀枝花）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。27．（2021•广东）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。28．（2021•枣庄）根据安全用电原则，请用笔画线代替导线，将图中的开关、电灯正确接入家庭电路中。29．（2021•怀化）请用笔画线代替导线，将如图中的三孔插座正确接入家庭电路中。30．（2021•南京）如图中，将插座和控制插座的开关正确接入家庭电路中。31．（2021•泰州）如图所示，请用笔画线代替导线，正确连接家庭电路。32．（2021•达州）小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。33．（2021•苏州）图中已经正确连接好了部分电路，将其余部分连接完整。34．（2021•云南）如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。35．（2021•泰安）请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。36．（2021•盐城）在图中，用笔画线代替导线将电灯和开关接到电路中。37．（2021•兰州）图甲表示了汽油机的 　   　冲程；将螺线管接入电路，闭合开关S后，小磁针N极指向如图乙所示。则a点应该连接电源的 　   　（选填“正极”或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是 　   　（选填“A”或“B”）点。二．家庭电路的故障分析（共4小题）38．（2021•营口）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）A．灯L2短路 B．c点左侧的零线断路 C．灯L2所在支路断路 D．c、d两点间断路39．（2021•眉山）如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）A．电风扇断路 B．灯泡的灯丝断路 C．电风扇的插头短路 D．电风扇的电功率很小40．（2021•天水）小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关41．（2021•福建）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是 　   　；试电笔发亮时，火线、试电笔、人体与大地构成 　   　联电路。三．家庭电路电流过大的原因（共3小题）42．（2021•黔西南州）暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器 　   　过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换 　   　大一些的空气开关。43．（2021•恩施州）家庭中如果同时使用几个大功率用电器，很容易造成导线中 　   　过大而发生火灾，也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、　   　的意识。44．（2021•齐齐哈尔）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
参考答案与试题解析一．家庭电路的连接（共37小题）1．【解答】解：A、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，而图中开关接在了灯泡与零线之间，故A错误；B、三孔插座的左孔要接零线，右孔要接火线，故B错误；C、由于并联电路中的各个用电器是互不影响的，所以灯泡与三孔插座是并联的，故C正确；D、在使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，图中没有接触笔尾的金属体，氖管不会发光，故D错误。故选：C。2．【解答】解：家庭电路中的用电器互不影响，是并联的；为了用电的安全，开关应接在火线与用电器之间；根据四个选项可知，B图正确。故选：B。3．【解答】解：A、控制灯泡的开关应与灯泡串联，若并联可能会造成电源的短路现象，故A正确；B、为安全起见，电灯的控制开关必须安装在火线上，这样在断开开关后电灯不会带电，故B错误；C、三孔插座有接地线，通过三脚插头与用电器的金属外壳相连，可防止因用电器外壳漏电而引发触电事故，故C正确；D、导线的绝缘皮破损后容易引发触电事故，要及时更换，故D正确。故选：B。4．【解答】解：根据安全用电的原则，开关接在火线上，开关和电灯要串联，且开关接在火线与灯泡之间；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，根据选项可知，D正确。故选：D。5．【解答】解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。故选：B。6．【解答】解：A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A项分析正确；B、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B项分析正确；C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C项分析错误；D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D项分析正确；故选：C。7．【解答】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；D、开关接在零线与灯之间，不符合安全用电原则，故D错误。故选：A。8．【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，AC中灯泡接法错误，BD中灯泡接法正确；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，D中三孔插座接法错误；故ACD错误，B正确。故选：B。9．【解答】解：家庭电路中各个用电器都是一端接零线，另一端接火线；用电器工作互不影响的，所以它们之间是并联的；带有金属外壳的用电器的外壳一定要接地线，避免带有金属外壳的用电器漏电时发生触电事故。故答案为：火；并；地。10．【解答】解：家庭电路中，各个用电器工作时互不影响，是并联的；开关闭合后，灯泡正常发光，此时用验电笔检验A点处，A处与火线相连，则氖管会发光。故答案为：并；发光。11．【解答】解：在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，所以电灯与插座之间是并联的；家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生；三孔插座的左孔接零线，右孔接火线，上孔接地线。故答案为：并联；火线；地线。12．【解答】解：（1）家庭电路中，电视机和电冰箱可以互不影响，又能独立正常工作，所以两者的连接方式是并联；（2）用测电笔辨别火线与零线时，使测电笔发光的是火线，不发光的是零线。故答案为：并；火。13．【解答】解：我国家庭电路的电压是220V；电视机和电灯都属于家用电器，工作时互不影响，在家庭电路中都是并联的；控制电灯的开关接在火线上，在断开开关时，切断火线，操作更安全。故答案为：220；并联；火。14．【解答】解：开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在A处；三孔插座的正确接法：左零右火，中间接地线；所以，D应与零线相连，E应与火线相连，C与地线相连。故答案为：A；C。15．【解答】解：家庭电路中的各用电器工作时互不影响，它们之间都是并联连接。电能表是测量用电器消耗电能多少的仪表。故答案为：并；电能表。16．【解答】解：家庭电路的电压是220V，电灯的额定电压是220V，两盏灯只有并联在220V的电路中，才能正常工作，开关控制干路，且开关接火线，如图所示。17．【解答】解：家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，如下图所示：18．【解答】解：根据安全用电的要求可知，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，如下图所示：19．【解答】解：三孔插座的接法：上孔接地线，左孔接零线，右孔通过开关接到火线上，如图所示：20．【解答】解：节能灯接法：火线进入开关，再进入节能灯顶端的金属点，零线直接接入节能灯的螺旋套，这样在断开开关能切断火线，接触节能灯不会发生触电事故。既能控制节能灯，又能更安全。如图所示：21．【解答】解：开关S1是房卡开关相当于总开关，灯泡应与插座并联接入电路，S2是控制灯L的开关；火线先连接S1然后连接插座与开关S2、灯泡，最后连在零线上，如下图所示：22．【解答】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：23．【解答】解：三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：24．【解答】解：火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套。这样在更换灯泡时更安全。接法如图：25．【解答】解：根据题意可知，两灯并联，且开关控制两灯，开关要接在干路中，为了用电的安全，开关要接在火线与用电器之间，如图所示：26．【解答】解：灯泡的接法：火线首先接开关，再接灯泡的金属点；零线直接接灯泡的螺旋套。三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如图所示：27．【解答】解：冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示：28．【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如下图所示：29．【解答】解：三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：30．【解答】解：为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如图所示：31．【解答】解：灯泡的接法：开关要接在火线和所控制的灯之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：32．【解答】解：火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套；上孔接地线；左孔接零线；右孔接火线。如图所示： 33．【解答】解：在家庭电路中，灯泡与三孔插座并联；由图可知，开关与灯泡串联，为了用电的安全，开关应接在火线与灯泡之间，所以最上面的导线为火线；三孔插座的上孔接地线，所以最下面的导线为地线，则中间的线为零线；三孔插座的左孔接零线，右孔接火线；如图所示：34．【解答】解：图中开关与灯泡已相连，火线连接开关，零线直接接灯泡的螺丝口，这样在断开开关时，切断火线，能避免触电事故发生。如图所示：35．【解答】解：为了用电的安全，开关应接在灯泡与火线之间，如图所示：。36．【解答】解：灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡。37．【解答】解：（1）由图甲可知，两个气门关闭，活塞向上运动，为压缩冲程；（2）由图乙可知，小磁针静止时N极向左，根据异名磁极相互吸引可知，螺线管的右侧为N极，左侧为S极，由安培定则可得：电流由a端流入螺线管，即a为正极；（3）在家庭电路中，为了用电的安全，开关应该接在用电器与火线之间，即连接火线的应该是B。故答案为：压缩；正极；B。二．家庭电路的故障分析（共4小题）38．【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。故选：D。39．【解答】解：闭合开关时灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，这说明电路中的电流过大；由于电风扇的功率不大，所以造成电流过大的原因不是总功率过大，故原因是电路出现了短路现象；开始时电路正常工作，将电风扇的插头插入插座中时电流过大，所以故障是电风扇的插头短路；电风扇断路、灯泡断路都不会引起电路中电流过大，故C正确。故选：C。40．【解答】解：A.若是插座处原来有短路，则在没有插入台灯之前，空气开关就已经跳闸了，故A错误；B.若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才跳闸，故B错误；C.若是灯座发生了短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，空气开关跳闸，故C正确；D.若是开关发生了短路，则电路是接通的，对原来室内正常发光的电灯没有影响，也不会跳闸，故D错误。故选：C。41．【解答】解：用试电笔测a、b、c点，试电笔均发亮，说明这三点与火线之间是接通的，测试d点不亮，说明d点接触的是零线，所以故障是cd段断路；使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地、零线，与电源构成串联电路。故答案为：cd段断路；串。三．家庭电路电流过大的原因（共3小题）42．【解答】解：空调属于大功率用电器，当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，说明干路中的电流过大，则“跳闸”的原因可能是总功率过大了；根据空气开关上的铭牌可知，该空气开关的漏电电流≤30mA，最大工作电流为10A，而由前面分析可知接入空调时干路中的电流过大（超过10A），所以，为了让家中的空调能正常使用，该电路中应该更换最大工作电流大一些的空气开关。故本题答案为：总功率；最大工作电流。43．【解答】解：当家庭电路中同时使用几个大功率的用电器时，用电器总功率过大，根据公式P＝UI，家庭电路电压U＝220V一定，所以用电功率P越大，电流I就会非常大；为了用电的安全，我们要树立节约用电、安全用电的意识。故答案为：电流；安全用电。44．【解答】答：如图所示，电路中接入的用电器过多，造成电路总功率过大，由于家庭电路中电压一定，根据公式P＝UI可知，干路电流会过大。根据焦耳定律Q＝I2Rt可知，当电流过大时，相同时间内干路导线产生的热量越多，使导线温度升高，容易引起火灾。
