2022年湖南省娄底市双峰县初中毕业学业水平摸底考试物理试题

这是一份2022年湖南省娄底市双峰县初中毕业学业水平摸底考试物理试题，文件包含2022年上学期毕业学业水平测试模拟考试物理试题docx、2022年上学期学业水平测试物理试题参考答案docx、2022年上学期学业水平测试物理试题答题卡docx等3份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。

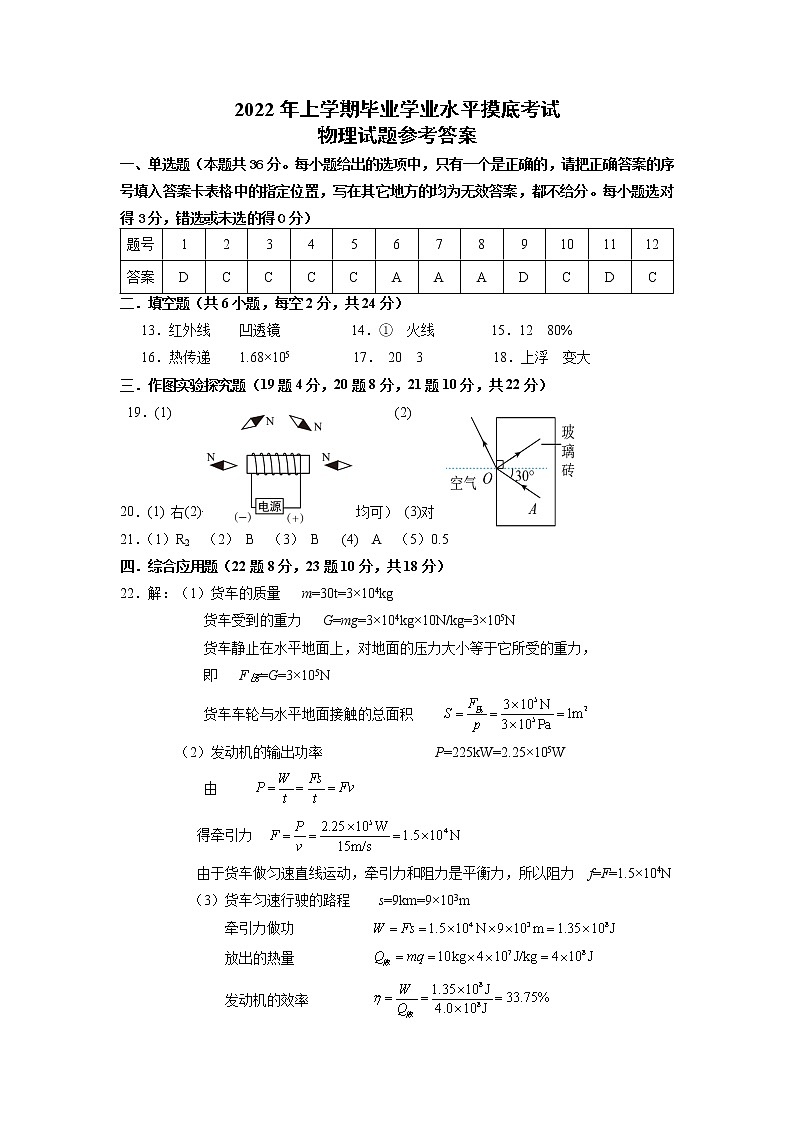

2022年上学期毕业学业水平摸底考试物理试题参考答案一、单选题（本题共36分。每小题给出的选项中，只有一个是正确的，请把正确答案的序号填入答案卡表格中的指定位置，写在其它地方的均为无效答案，都不给分。每小题选对得3分，错选或未选的得0分）题号123456789101112答案DCCCCAAADCDC二．填空题（共6小题，每空2分，共24分）13．红外线    凹透镜          14．①  火线        15．12  80%   16．热传递    1.68×105         17． 20  3        　18．上浮  变大三．作图实验探究题（19题4分，20题8分，21题10分，共22分） 19．(1)　　　　　　　　　　　　　　　　(2)   20．(1) 右(2)便于测定力臂（类似意思均可） (3)对    1.5  21．（1）R2  （2） B  （3） B   (4)  A  （5）0.5四．综合应用题（22题8分，23题10分，共18分）22．解：（1）货车的质量   m=30t=3×104kg货车受到的重力   G=mg=3×104kg×10N/kg=3×105N货车静止在水平地面上，对地面的压力大小等于它所受的重力，即   F压=G=3×105N货车车轮与水平地面接触的总面积    （2）发动机的输出功率                P=225kW=2.25×105W由     得牵引力  由于货车做匀速直线运动，牵引力和阻力是平衡力，所以阻力  f=F=1.5×104N（3）货车匀速行驶的路程    s=9km=9×103m牵引力做功           放出的热量           发动机的效率         答： （1）货车车轮与水平地面接触的总面积是1m2；（2）货车受到的阻力是1.5×104N；（3）货车发动机的效率是33.75%。23． 解：（1）小灯泡的额定电流是0.3A，由甲图可知，灯的额定电压为  UL=3V由欧姆定律，小灯泡正常发光时的电阻       （2）同时闭合开关 S、S2 ，断开 S1，灯与变阻器串联，电压表测变阻器的电压，调节滑动变阻器的滑片使电压表的示数为1V，根据串联电路电压的规律，灯泡的电压为    U灯=U-UV=3V-1V=2V由甲图可知，灯的电流为0.25A，根据串联电路电流的规律，由欧姆定律，此时滑动变阻器 R2的电阻                  （3）同时闭合开关 S、S1 和 S2，当滑动变阻器的滑片调至最左端时，R1与灯并联，由并联电阻的规律，此时电路的电阻为              此时整个电路工作 lmin 消耗的电能   （4）根据可知，当电路的电阻最大时，电路的功率最小。根据串联电阻大于其中任一电阻，并联电路小于其中任一电阻，定值电阻R1大于灯的电阻，故当R1定值电阻与变阻器的最大电阻串联，即只闭合开关 S、S1，滑动变阻器的滑片移动到最大阻值时，电路的电阻最大，根据串联电阻的规律，则电路的小功率为答：（1）小灯泡正常发光时的电阻为10Ω；（2）此时滑动变阻器 R2的电阻为4Ω；（3）此时整个电路工作 lmin消耗的电能为81J；（4）整个电路消耗的最小电功率为0.18W。
