人教版九年级全册第2节 电流和电路测试题

这是一份人教版九年级全册第2节 电流和电路测试题，共10页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。

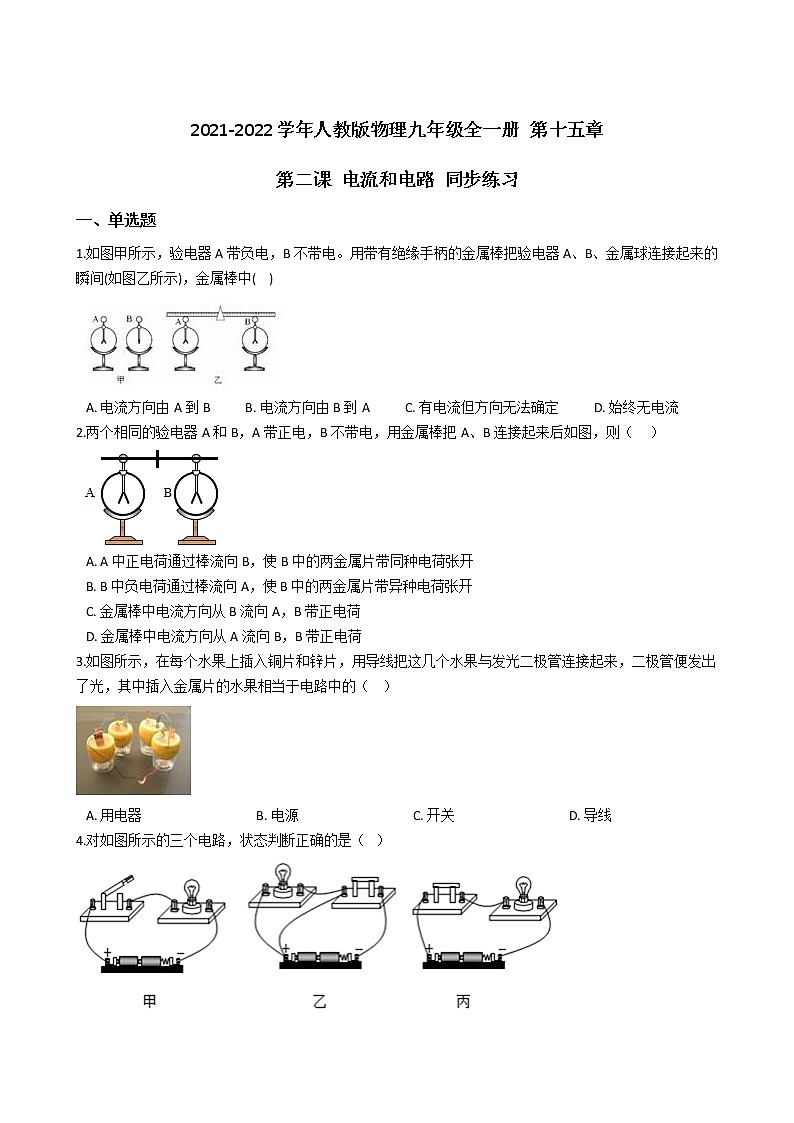

第二课 电流和电路 同步练习
一、单选题
1.如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B、金属球连接起来的瞬间(如图乙所示)，金属棒中( )

A. 电流方向由A到B B. 电流方向由B到A C. 有电流但方向无法确定 D. 始终无电流
2.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（ ）

A. A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开
B. B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开
C. 金属棒中电流方向从B流向A，B带正电荷
D. 金属棒中电流方向从A流向B，B带正电荷
3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A. 用电器 B. 电源 C. 开关 D. 导线
4.对如图所示的三个电路，状态判断正确的是（ ）

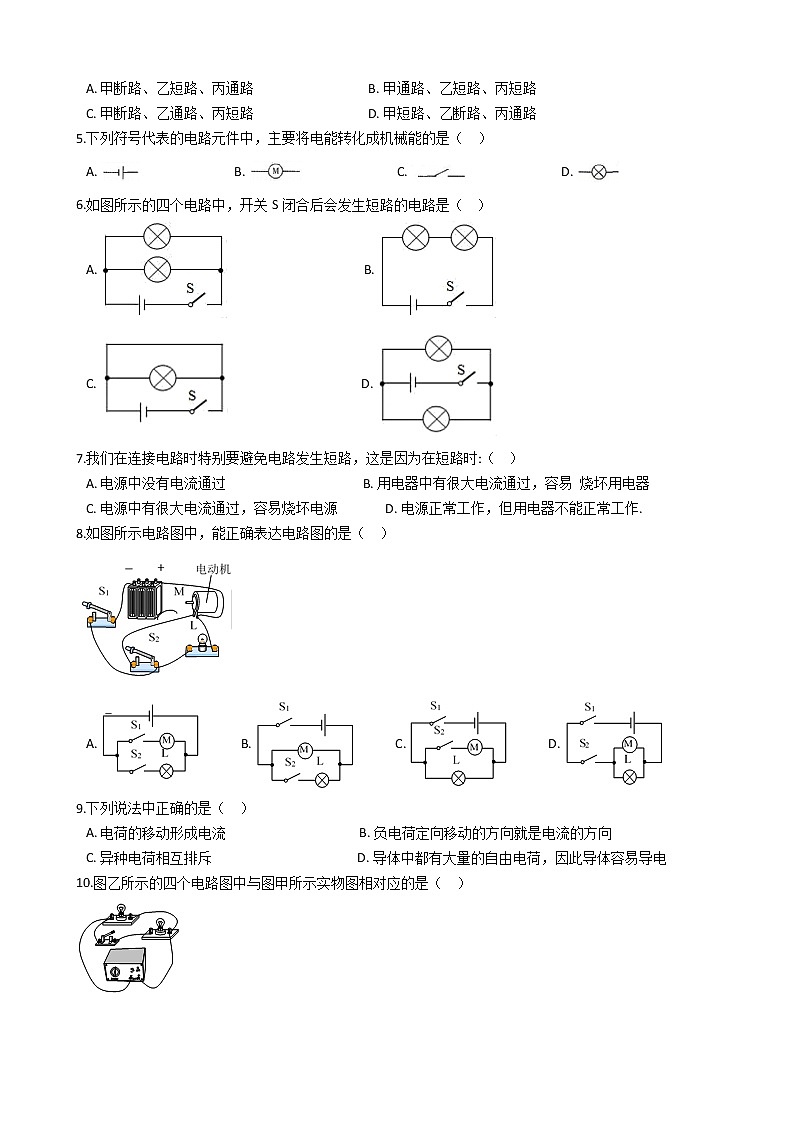

A. 甲断路、乙短路、丙通路 B. 甲通路、乙短路、丙短路
C. 甲断路、乙通路、丙短路 D. 甲短路、乙断路、丙通路
5.下列符号代表的电路元件中，主要将电能转化成机械能的是（ ）
A. B. C. D.
6.如图所示的四个电路中，开关S闭合后会发生短路的电路是（ ）
A. B.
C. D.
7.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（ ）
A. 电源中没有电流通过 B. 用电器中有很大电流通过，容易 烧坏用电器
C. 电源中有很大电流通过，容易烧坏电源 D. 电源正常工作，但用电器不能正常工作.
8.如图所示电路图中，能正确表达电路图的是（ ）
A. B. C. D.
9.下列说法中正确的是（ ）
A. 电荷的移动形成电流 B. 负电荷定向移动的方向就是电流的方向
C. 异种电荷相互排斥 D. 导体中都有大量的自由电荷，因此导体容易导电
10.图乙所示的四个电路图中与图甲所示实物图相对应的是（ ）
A. B. C. D.
二、填空题
11.夏天的雷雨天气里，当一大片带负电的云层接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从________流向________。（选填“云层”或“大地”)
12.在电源的外部，电流的方向是从电源的________极流向________极。
13.如图所示，用手接触验电器的金属球观察到验电器的两片金属箔闭合了，这说明人是________，若验电带正电，在这一过程中的电流方向是________(填“从手到金属箔”或“从金属箔到手”)。

14.如图所示的电路中，当S1、S2都断开时叫________路，当S1、S2都闭合时叫________路；当S1闭合、S2断开时叫________ 路；当S1断开、S2闭合时叫________路。

15.简单的电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________。
16.物理学规定，________的方向为电流方向，在电源外部，电流从电源的正极流出，经过开关、导线、________流回电源负极。

17.如上图所示为某宾馆的房卡．只有把房卡插人槽中，房间内的灯和插座才能有电．房卡的作用相当于一个________接在干路上．
三、作图题
18.请由实物图画出电路图。
19.请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图。
20.如下图，根据实物连接图在虚线框内画出相应的电路图。(要求作图规范)
21.如图所示的实物电路中，当开关S、S1都闭合后，会出现________现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L2 ， 在需改动的线上打“×”，用笔画出正确接法________。
22.根据电路图连接实物图。
答案解析部分
一、单选题
1.【答案】 B
【考点】验电器的原理及使用，电流的方向
【解析】【解答】根据图像，当用金属棒将验电器连接时，不带电的验电器的金属箔张开角度，说明带了电，由于A带负电，A、B连接时，有电子从A向B，电流方向从B向A，B符合题意。
故答案为：B.
【分析】电荷的定向移动形成电流，电流方向和负电荷的定向移动方向相反。
2.【答案】 D
【考点】验电器的原理及使用，电流的方向
【解析】【解答】验电器A带正电是因为失去电子，当用金属棒验电器A和B时，验电器B上有部分电子转移到A上，电流方向和电子的移动方向相反，电流从A向B，验电器B失去电子带正电，D符合题意。
故答案为：D.
【分析】电流的方向和负电荷的定向移动方向相反，失去电子的物体带正电。
3.【答案】 B
【考点】电路的构成及电路图
【解析】【解答】要使用电器工作，电路中必须要有电源，插入金属片的水果能使二极管发光，说明在这个电路中插入金属片的水果能提供电压，它相当于电源。
故答案为：B.
【分析】水果电池提供电能，是电路中的电源。
4.【答案】 A
【考点】电路的三种状态
【解析】【解答】甲图电路中，由于开关断开，所以是开路；乙图电路中，由于灯泡两端并联了一根导线，直接将电源正负两极相连，所以引起电源短路；丙图电路中处处连通，所以是通路，故只有A符合题意。
故答案为：A
【分析】开关断开是断路，导线连接在电源两极造成短路，电路接通是通路。
5.【答案】 B
【考点】电路的构成及电路图
【解析】【解答】解：电流做功的过程，实际上就是个能量转化的过程，把电能转化成其它形式的能。
A是电池，工作时将化学能转化为电能，不合题意；
B是电动机，工作时把电能转化为机械能，符合题意；
C是开关，是控制电路的元件，不存在能量转化，不合题意；
D是电灯工作时把电能转化为内能和光能，不合题意。
故答案为：B。

【分析】该题目考查的是电路图中常用的元件符号，平时注意记忆积累即可。
6.【答案】 C
【考点】电路的三种状态
【解析】【解答】A. D. 开关都接在并联电路的干路上，闭合开关S后，两灯都发光，不会造成电源短路；B. 两灯串联在电源的两极之间，闭合开关S后，亮灯都发光，不会发生短路；C.闭合开关后，灯泡不发光，会造成电源短路；
故答案为：C
【分析】电流不经过用电器，直接将两极连接的现象造成短路。
7.【答案】 C
【考点】电路的三种状态
【解析】【解答】当电源两极不经过用电器直接连通时，电路发生短路，由于电路中的电阻非常小，根据欧姆定律可得，此时电路中的电流会很大，短时间内温度升高，这样容易损坏电源，甚至还会引起火灾。
故答案为：C。
【分析】电路存在三种状态，处处连通的电路是通路，某处断开的电路是断路，电流不经过用电器就回到电源负极的电路状态叫做短路，电路中电流很大，产生很大的热量，消耗大量的电能。
8.【答案】 C
【考点】根据实物图画电路图
【解析】【解答】从实物图可以看到，电流从电源正极流出，然后分成两部分电流，一部分电流流过电动机、开关S2 ， 另一部分电流流过灯泡，这两部分电流汇总，最后流过开关S1 ， 回负极；可知电动机与开关S2串联，再与灯泡并联，开关S1接在干路中。
故答案为：C。

【分析】根据实物图，不同的用电器在不同分支上，是并联电路。
9.【答案】 D
【考点】两种电荷，电流的方向
【解析】【解答】A．电荷的定向移动形成电流，A不符合题意；
B．人们规定正电荷定向移动的方向为电流的方向，所以负电荷定向移动的方向与电流的方向相反，B不符合题意；
C．同种电荷相互排斥，异种电荷相互吸引，C不符合题意；
D．导体容易导电是因为导体中有大量的自由电荷，D符合题意。
故答案为：D

【分析】在物理学中规定正电荷移动的方向为电流的方向，或负电荷移动的反方向为电流的方向。
10.【答案】 C
【考点】根据实物图画电路图
【解析】【解答】由实物图可知，两只灯泡并联，开关控制支路上的一只灯泡。
A．由图可知，两灯串联，A不合题意；
B．由图可知，开关闭合后一只灯泡被短路，B不合题意；
C．由图可知，两只灯泡并联，开关控制其中一只灯泡，C符合题意；
D．由图可知，两只灯泡并联，开关控制整个电路，D不合题意。
故答案为：C

【分析】根据实物图去连电路物图，分析元件的串并联关系，根据电流的方向连接即可。
二、填空题
11.【答案】 大地；云层
【考点】电流的方向
【解析】【解答】夏天的雷雨天气里，当一大片带负电的云层接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，电流方向和负电荷的定向移动方向相反，则此时金属线中的电流方向是从大地流向云层。
故答案为：大地；云层。
【分析】电流方向和负电荷的定向移动方向相反。
12.【答案】 正；负
【考点】电流的方向
【解析】【解答】在电源的外部，电流从电源的正极流向电源的负极。
故答案为：正；负。
【分析】电池的外部，电流从正极流向负极。
13.【答案】 导体；从金属箔到手
【考点】导体与绝缘体，电流的方向
【解析】【解答】验电器的金属箔张开角度，手接触时，金属箔闭合，说明人体是导体，若验电器带正电，电流方向从金属箔向手。
故答案为：导体；从金属箔到手。
【分析】人体容易导电，是导体，电流方向和正电荷的定向移动方向相同。
14.【答案】 断；短；通；断
【考点】电路的三种状态
【解析】【解答】根据电路图，当开关都断开，电路中没有电流，是断路，若开关都闭合，电流经过导线回到电源负极，电源短路，当S1闭合、S2断开，是灯泡的通路，当S1断开，S2闭合，是断路。
故答案为：断；短；通；断。
【分析】有电流通过用电器是通路，电路中没有电流是断路，导线连接电源两极形成短路。
15.【答案】 用电器；电源
【考点】电路的构成及电路图
【解析】【解答】对充电宝充电时，充电宝消耗电能，是用电器，利用充电宝对手机充电时，充电宝相当于电源。
故答案为：用电器；电源。
【分析】电路中消耗电能的是用电器，提供电能的是电源。
16.【答案】 正电荷定向移动；用电器
【考点】电流的方向，电路的构成及电路图
【解析】【解答】物理学规定，正电荷定向移动的方向为电流方向，电路中的电流从电源正极流出，经过开关、导线、用电器流回电源负极。
故答案为：正电荷定向移动；用电器。
【分析】物理学规定正电荷的定向移动方向为电流方向，电路的组成有电源、用电器、开关、导线等。
17.【答案】 开关
【考点】电路的构成及电路图
【解析】【解答】只有把房卡插入槽中，房间内的灯和插座才能有电，这说明：房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当接在干路上的开关；家庭电路中的开关应与被控制用电器串联，各用电器之间工作情况互不影响，所以各用电器之间是并联。
【分析】①开关的作用是控制电路的通断，开关闭合后，它所控制的电路中才流有电，用电器才能工作；②串联电路各用电器工作情况互相影响，并联电路各用电器工作情况互不影响。
三、作图题
18.【答案】 解：如图所示：
【考点】根据实物图画电路图
【解析】【解答】解：从电路图可知，两只灯泡串联，开关控制整个电路，开关接在了电源负极和灯泡之间，由此画出电路图，如图所示：

【分析】根据实物图去连电路物图，分析元件的串并联关系，根据电流的方向连接即可。
19.【答案】 解：如图所示：
【考点】根据实物图画电路图
【解析】【解答】解：由实物图知，两灯并联，开关S1在干路上，S2在L1的支路上，由此画出电路图如图所示：
【分析】根据实物图，用电器并联连接，画出并联电路。
20.【答案】 解：如图所示：
【考点】根据实物图画电路图
【解析】【解答】由实物电路图可知，灯L1与L2并联，其中开关S1控制干路，开关S2控制灯泡L2 ， 根据实物图作出电路图，电路图如图所示：

【分析】根据实物图去连电路物图，分析元件的串并联关系，根据电流的方向连接即可。
21.【答案】 短路；
【考点】实物的电路连接
【解析】【解答】闭合两个开关，电流会经导线、开关S回到电源的负极，会出现短路现象烧坏电源；
电源的正极和灯泡L2左端的接线柱连接的导线去掉，将该导线连接到电源的正极和灯泡L2的右端，如下图所示：

【分析】导线连接电源两极时，会造成电源短路，电流分别进入用电器时，用电器并联。
22.【答案】 解：如图所示：
【考点】实物的电路连接
【解析】【解答】由电路图知道，两灯泡并联，开关S1位于干路，开关S2位于L2支路，从电源的正极出发，依次连接L2、S2、S1回到电源的负极，然后把L1并联在L2和S2两端，如下图所示：
【分析】根据电路图，灯泡并联，干路有开关，一个支路有开关，连接实物图。
