    人教版物理九年级全一册 第十六章 第一课 电压 同步练习 (含答案解析)

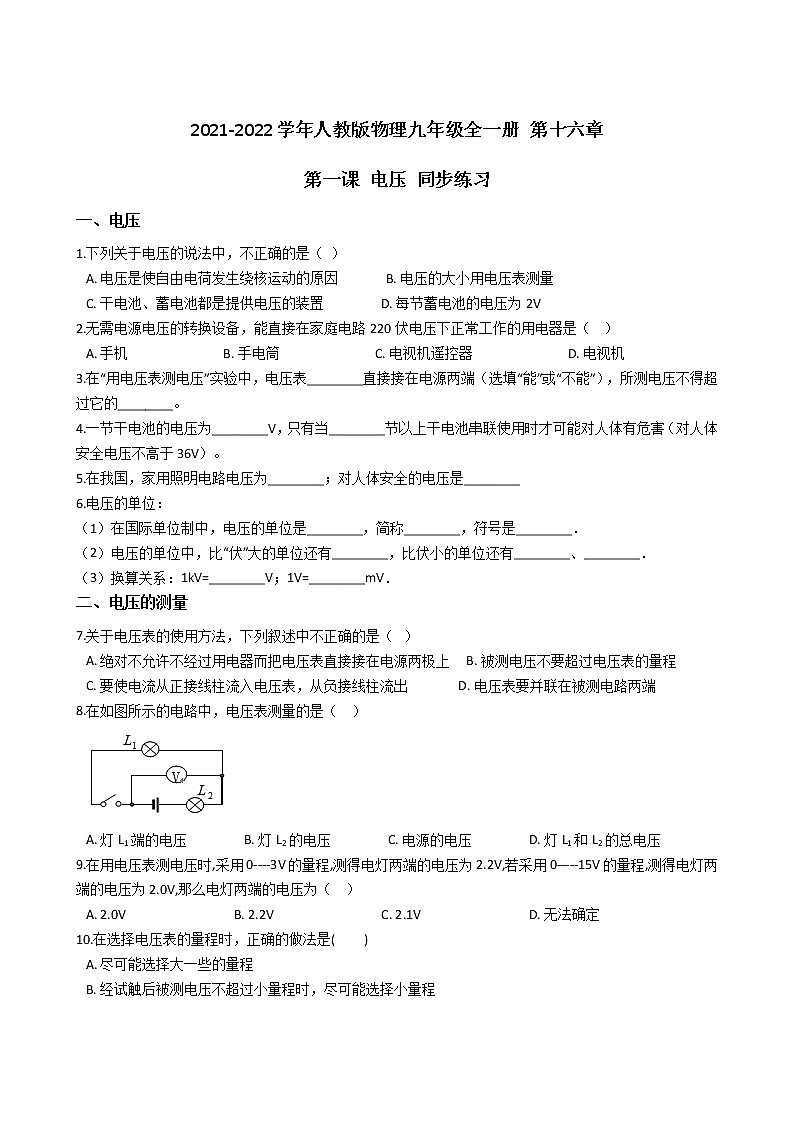

    2021-2022学年人教版物理九年级全一册 第十六章 第一课 电压 同步练习 (含答案解析)第1页

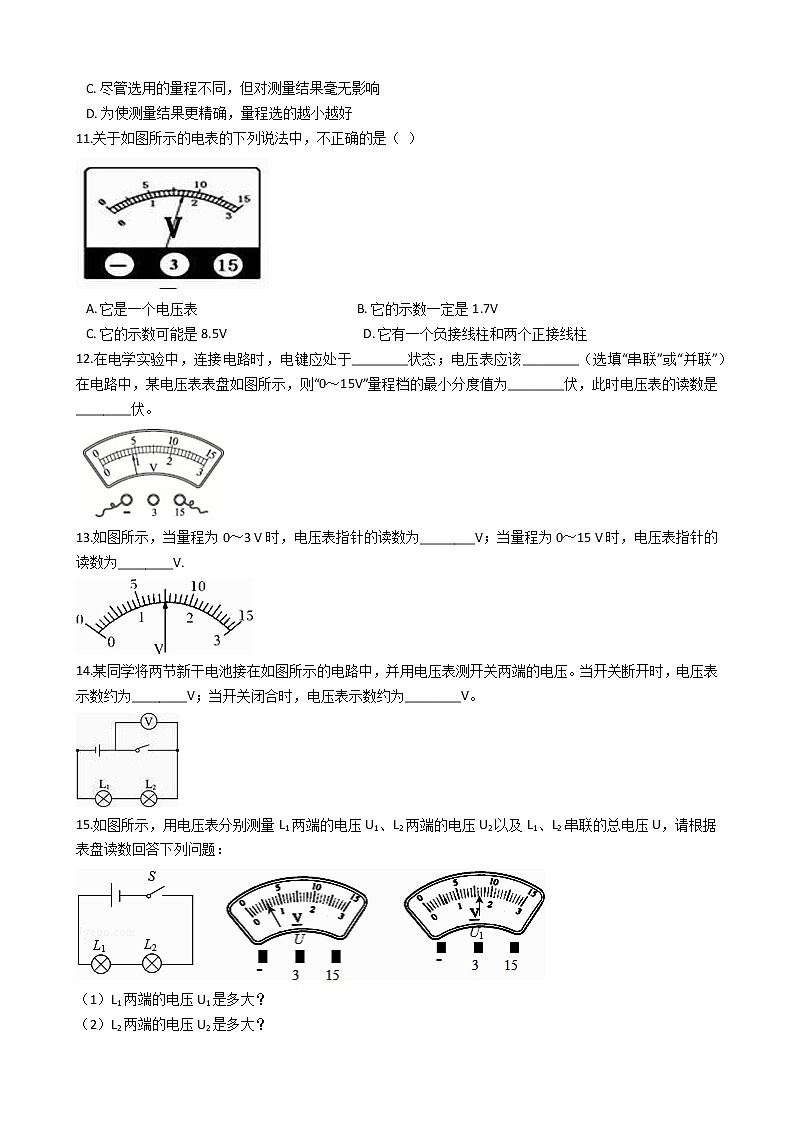

    2021-2022学年人教版物理九年级全一册 第十六章 第一课 电压 同步练习 (含答案解析)第2页
    2021-2022学年人教版物理九年级全一册 第十六章 第一课 电压 同步练习 (含答案解析)第3页
    还剩4页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中物理人教版九年级全册第1节 电压精练

    展开

    这是一份初中物理人教版九年级全册第1节 电压精练,共7页。试卷主要包含了电压,电压的测量,真题演练等内容,欢迎下载使用。
     2021-2022学年人教版物理九年级全一册 第十 第一课 电压 同步练习一、电压1.下列关于电压的说法中,不正确的是(             A. 电压是使自由电荷发生绕核运动的原因               B. 电压的大小用电压表测量
    C. 干电池、蓄电池都是提供电压的装置                  D. 每节蓄电池的电压为2V2.无需电源电压的转换设备,能直接在家庭电路220伏电压下正常工作的用电器是(               A. 手机                              B. 手电筒                              C. 电视机遥控器                              D. 电视机3.用电压表测电压实验中,电压表________直接接在电源两端(选填不能),所测电压不得超过它的________    4.一节干电池的电压为________V,只有当________节以上干电池串联使用时才可能对人体有危害(对人体安全电压不高于36V    5.在我国,家用照明电路电压为________;对人体安全的电压是________    6.电压的单位:       1)在国际单位制中,电压的单位是________,简称________,符号是________       2)电压的单位中,比大的单位还有________比伏小的单位还有________________       3)换算关系:1kV=________V1V=________mV    二、电压的测量7.关于电压表的使用方法,下列叙述中不正确的是(              A. 绝对不允许不经过用电器而把电压表直接接在电源两极上     B. 被测电压不要超过电压表的量程
    C. 要使电流从正接线柱流入电压表,从负接线柱流出                D. 电压表要并联在被测电路两端8.在如图所示的电路中,电压表测量的是(      A. L1端的电压                  B. L2的电压                  C. 电源的电压                  D. L1L2的总电压9.在用电压表测电压时,采用0----3V的量程,测得电灯两端的电压为2.2V,若采用0-----15V的量程,测得电灯两端的电压为2.0V,那么电灯两端的电压为(               A. 2.0V                                  B. 2.2V                                  C. 2.1V                                  D. 无法确定10.在选择电压表的量程时,正确的做法是(  )            A. 尽可能选择大一些的量程
    B. 经试触后被测电压不超过小量程时,尽可能选择小量程
    C. 尽管选用的量程不同,但对测量结果毫无影响
    D. 为使测量结果更精确,量程选的越小越好11.关于如图所示的电表的下列说法中,不正确的是( A. 它是一个电压表                                                  B. 它的示数一定是1.7V
    C. 它的示数可能是8.5V                                           D. 它有一个负接线柱和两个正接线柱12.在电学实验中,连接电路时,电键应处于________状态;电压表应该________(选填串联并联)在电路中,某电压表表盘如图所示,则“015V”量程档的最小分度值为________伏,此时电压表的读数是________伏。   13.如图所示,当量程为03 V时,电压表指针的读数为________V;当量程为015 V时,电压表指针的读数为________V.14.某同学将两节新干电池接在如图所示的电路中,并用电压表测开关两端的电压。当开关断开时,电压表示数约为________V;当开关闭合时,电压表示数约为________V15.如图所示,用电压表分别测量L1两端的电压U1L2两端的电压U2以及L1L2串联的总电压U,请根据表盘读数回答下列问题:1L1两端的电压U1是多大?    2L2两端的电压U2是多大?    3L1L2串联的总电压U是多大?    三、真题演练16.一节新干电池的电压为(               A. 1.5                                  B. 24                                  C. 110                                  D. 22017.如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。充电器为手机充电时的输出电压约为(      A. 1.5V                                     B. 5V                                     C. l10V                                     D. 220V18.如图,电压表的读数是________V
    答案解析部分一、电压1.【答案】 A   【考点】电压的测量及电压表的使用    【解析】【解答】解:A、电压的作用是使电路形成电流;即电压是使自由电荷发生定向移动,形成电流的原因;A符合题意;B、电压的大小用电压表测量;B不符合题意;C、干电池、蓄电池等电源都是提供电压的装置;C不符合题意;D、每个蓄电池的电压是2VD不符合题意;故答案为:A【分析】电压是形成电流的原因,要用电压表测量.2.【答案】 D   【考点】电压和电压的单位换算    【解析】【解答】A、手机电池的电压是3.7V,直接接在220V电源上会被烧坏。不符合题意。 B、手电筒的电源电压是3V左右,直接接在220V电源上会被烧坏。不符合题意。C、电视机遥控器电源电压是3V,直接接在220V电源上会被烧坏。不符合题意。D、电视机的额定电压是220V直接接在220V电源上会正常工作。符合题意。故答案为:D 【分析】牢记常见用电器的工作电压,分析解答即可.3.【答案】 能;量程   【考点】电压的测量及电压表的使用    【解析】【解答】电压的使用要求中规定,电压表必须与被测电路并联在一起。电压表的量程有两个,测量时可根据需要来选择,但一定注意不得超过它的量程,否则会损坏电压表。
    故答案为:能;量程.
    【分析】结合电压表的使用方法分析解答即可.4.【答案】 1.524   【考点】电压和电压的单位换算    【解析】【解答】解:一节干电池的电压是1.5V 因为对人体安全电压不高于36V,串联电池组的总电压等于各电池电压之和,所以只有 24节电池串联使用提供的电压为36V,则超过24节干电池串联使用时才可能对人体有危害。故答案为:1.524 【分析】牢记:一节干电池的电压是1.5V;对人体安全电压不高于36V.5.【答案】 220V;不高于36V   【考点】电压和电压的单位换算    【解析】【解答】我国家用照明电路电压为220V;对于人体来说,安全电压是不高于36V
    故答案为:220V 不高于36V .
    【分析】牢记:我国家用照明电路电压为220V;对于人体来说,安全电压是不高于36V.6.【答案】 1)伏特;伏;V
    2)千伏;毫伏;微伏
    310001000   【考点】电压和电压的单位换算    【解析】【解答】(1)在国际单位制中,电压的单位是伏特;简称伏,符号是V;(2)电压的单位中,比大的单位还有千伏、毫伏、微伏;(3)换算关系:1kV1000V1V1000mV【分析】结合电压的单位及换算方法解答(1kV1000V1V1000mV)即可.二、电压的测量7.【答案】 A   【考点】电压的测量及电压表的使用    【解析】【解答】A. 电压表相当于断路,所以可以将电压表直接接到电源的两端,A错误,符合题意;B. 使用电压表时,待测电压不能超过电压表的最大量程,否则会损坏电压表,B不符合题意。C. 电压表使用时的正负接线柱要正确,即要使电流从正接线柱流入电压表,从负接线柱流出,C不符合题意;D. 使用电压表测量用电器两端电压时,必须使电压表与待测电路并联,D不符合题意。故答案为:A.【分析】测量电压的仪表是:电压表,它的使用规则是:电压表要并联在电路中;接线柱的接法要正确,使电流从“+”接线柱入,从“-”接线柱出;被测电压不要超过电压表的量程.8.【答案】 A   【考点】电压的测量及电压表的使用    【解析】【解答】由电路图知:闭合的开关相当于导线,电压表与灯泡L1并联,也就是测量灯泡L1端电压. 故答案为:A【分析】要测量某一用电器两端电压,必须使电压表与此用电器并联.9.【答案】 B   【考点】电压的测量及电压表的使用    【解析】【解答】在用电压表测电压时,若采用0-3V的量程,分度值为0.1V,测得电灯两端的电压为2.2V,最后一位是精确的;若采用0-15V的量程,分度值为0.5V,测得电灯两端的电压为2.0V,最后一位是不准确的;在超量程的情况下,选择小量程,可以使读数更精确,因此电灯两端的电压为2.2VB符合题意。 故答案为:B【分析】使用电压表测量电压时,较小量程的分度值更精确,测量更准确。10.【答案】 B   【考点】电压的测量及电压表的使用    【解析】【解答】在选择电压表的量程时,只要不超过量程,要选小一些的量程,目的是为了测量更准确,A不符合题意;在选择电压表的量程时,实际电路中一般采取试触的方法,试触大量程接线柱时发现指针偏转很小,应选用小量程进行测量,B符合题意;在烧坏电压表的前提下,选择小量程读数更加精确,C不符合题意;尽量选择小量程要有前提,就是烧坏电压表,D不符合题意,故答案为:B【分析】电压表的使用通过试触选择量程,所测量的值不能超过选择的量程.11.【答案】 B   【考点】电压的测量及电压表的使用    【解析】【解答】解:由于电表中的“V”,故是电压表,有三个接线柱:315,故有两个量程:03V015,指针的位置表示电压可能是1.7V8.5VB符合题意,ACD不符合题意.故答案为:B.【分析】电压表读数时要结合量程,量程不同,指针在相同位置读数不同.12.【答案】 断开;并联;0.54.5      【考点】电压的测量及电压表的使用    【解析】【解答】在电学实验中,连接电路时,为了保护电路,电键应处于断开状态;电压表应该并联在被测用电器的两端;由图示电压表可知,电压表量程是015V,分度值是0.5V,指针的位置在4.5V处,电压表示数是4.5V  【分析】为保护电路,在拆接电路时,开关应处于断开状态;
    电压表并联在被测用电器的两端.
    结合电压表的量程及分度值读数即可.
     13.【答案】 1.57.5   【考点】电压的测量及电压表的使用    【解析】【解答】当量程为0∼3V时,分度值是0.1V,在15格上,其示数为1.5V.当量程为O∼15V时,分度值是0.5V,在15格上,其示数为7.5V.
    故答案为:1.57.5.【分析】根据电压表的不同量程和分度值读数。14.【答案】 30   【考点】电压的测量及电压表的使用    【解析】【解答】由图示可知,当开关断开时,相当于电压表串联到电路中,其示数应等于电源电压3V;当开关闭合时,电压表被短路,其示数为0
    故答案为:30.【分析】在串联电路中,导线没有电阻,不分压,断路处的电压等于电源电压.15.【答案】 1)解:由串联电路电压规律可知,总电压比任何一个用电器两端的电压都大.由图可知,左边电压表指针的偏转角度比右边电压表指针的偏转角度小,而左边的电压表示数显示的是总电压,右边的电压表示数显示的是 L1两端的电压,所以出现这种情况的原因一定是两表所选的量程不同.左边的电压表所选的是015V,分度值是0.5V,所以示数3V,则总电压是3V右边的电压表所选的是03V,分度值是0.1V,所以示数1.6V,则L1两端的电压是1.6V答:L1两端的电压U11.6V
    2:根据U=U1+U2得:U2=UU1=3V1.6V=1.4V答:L2两端的电压U21.4V
    3)解:左边的电压表所选的是015V,分度值是0.5V,所以示数3V,则总电压是3V答:L1L2串联的总电压U3V【考点】电压的测量及电压表的使用    【解析】【分析】在串联电路中总的电压等于各用电器分压之和,利用电压表的指针偏转情况判断连接的量程,再根据指针位置读数,并分析串联电路中总电压等于各分电压之和.三、真题演练16.【答案】 A   【考点】电压和电压的单位换算    【解析】【解答】解:一节新干电池的电压为1.5VBCD不符合题意、A符合题意; 故答案为:A 【分析】牢记:一节新干电池的电压为1.5V.17.【答案】 B   【考点】电压和电压的单位换算    【解析】【解答】手机充电器为手机输出的电压不太高,约5VB符合题意。 故答案为:B.
    【分析】手机充电器把家庭电路的电压调为较低的电压充电。18.【答案】 9.5   【考点】电压的测量及电压表的使用    【解析】【解答】电压表选015V的量程,分度值为0.5V,根据指针位置读数是9.5V 故答案为:9.5 【分析】结合电压表的量程、分度值读出示数即可.
