人教版九年级全册第4节 欧姆定律在串、并联电路中的应用当堂检测题

这是一份人教版九年级全册第4节 欧姆定律在串、并联电路中的应用当堂检测题，共8页。试卷主要包含了单选题，多选题，实验题等内容，欢迎下载使用。

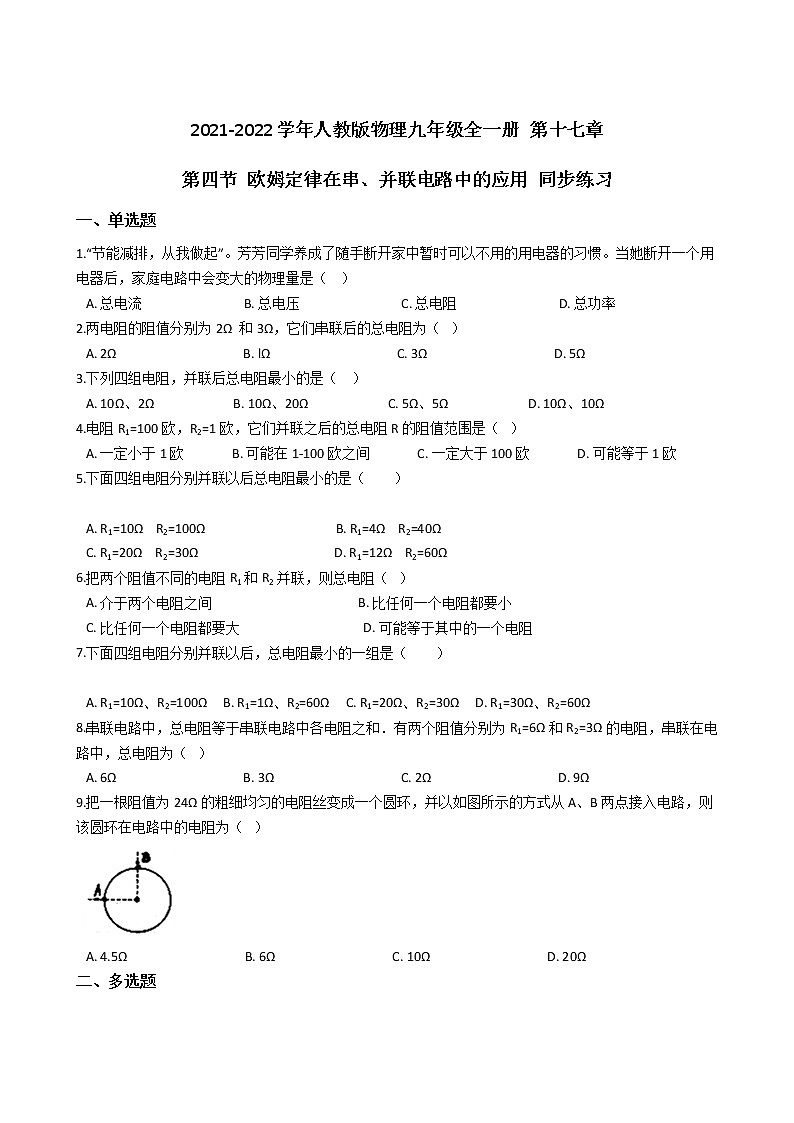

 2021-2022学年人教版物理九年级全一册 第十七章 第四节 欧姆定律在串、并联电路中的应用 同步练习一、单选题1.“节能减排，从我做起”。芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯。当她断开一个用电器后，家庭电路中会变大的物理量是（   ）            A. 总电流                                B. 总电压                                C. 总电阻                                D. 总功率2.两电阻的阻值分别为2Ω 和3Ω，它们串联后的总电阻为（  ）            A. 2Ω                                        B. lΩ                                        C. 3Ω                                        D. 5Ω3.下列四组电阻，并联后总电阻最小的是（   ）            A. 10Ω、2Ω                         B. 10Ω、20Ω                         C. 5Ω、5Ω                         D. 10Ω、10Ω4.电阻R1=100欧，R2=1欧，它们并联之后的总电阻R的阻值范围是（  ）            A. 一定小于1欧               B. 可能在1-100欧之间               C. 一定大于100欧               D. 可能等于1欧5.下面四组电阻分别并联以后总电阻最小的是（　　） A. R1=10Ω    R2=100Ω                                         B. R1=4Ω    R2=40Ω
C. R1=20Ω    R2=30Ω                                           D. R1=12Ω    R2=60Ω6.把两个阻值不同的电阻R1和R2并联，则总电阻（  ）            A. 介于两个电阻之间                                              B. 比任何一个电阻都要小
C. 比任何一个电阻都要大                                       D. 可能等于其中的一个电阻7.下面四组电阻分别并联以后，总电阻最小的一组是（　　） A. R1=10Ω、R2=100Ω     B. R1=1Ω、R2=60Ω     C. R1=20Ω、R2=30Ω     D. R1=30Ω、R2=60Ω8.串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（  ）            A. 6Ω                                        B. 3Ω                                        C. 2Ω                                        D. 9Ω9.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（  ）    A. 4.5Ω                                     B. 6Ω                                     C. 10Ω                                     D. 20Ω二、多选题10.把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心．如果cd两点间的电阻为9欧姆，则(  )    A. ac两点间的电阻是6欧姆                                     B. ac两点间的电阻是8欧姆
C. ad两点间的电阻是5欧姆                                     D. ad两点间的电阻是9欧姆11.如图所示的电路中，电源两端电压保持不变，R1=10Ω，R1＜R2  ， R3的变化范围是0-20Ω．当滑动变阻器的滑片P在a端时，电流表的示数为0.36A．那么，当滑动变阻器的滑片P在b端时，电流表的示数可能是（  ）    A. 0.16A                                  B. 0.26A                                  C. 0.36A                                  D. 0.46A12.有两个阻值不同的定值电阻R1、R2  ， 它们的电流随电压变化的I-U图线，如图所示，如果R1、R2串联后的总电阻为R串  ， 并联后的总电阻为R并  ， 下列说法中正确的是（  ）    A. R1＞R2                       B. R并在Ⅲ区域                       C. R串在Ⅱ区域                       D. R串在Ⅰ区域13.某同学有一个电阻器的阻值为R，当他将该电阻器接在电压为8V的电源两端时，电阻器中通过的电流为I，要使电路中通过的电流为原来的3/4，他想采取下面的几种方法，你认为其中正确的是（    ）            A. 保持R不变，将电源电压降低2V
B. 保持电源电压不变，将一个阻值为3R的电阻与R串联
C. 保持电源电压不变，将一个阻值为R/3的电阻与R串联

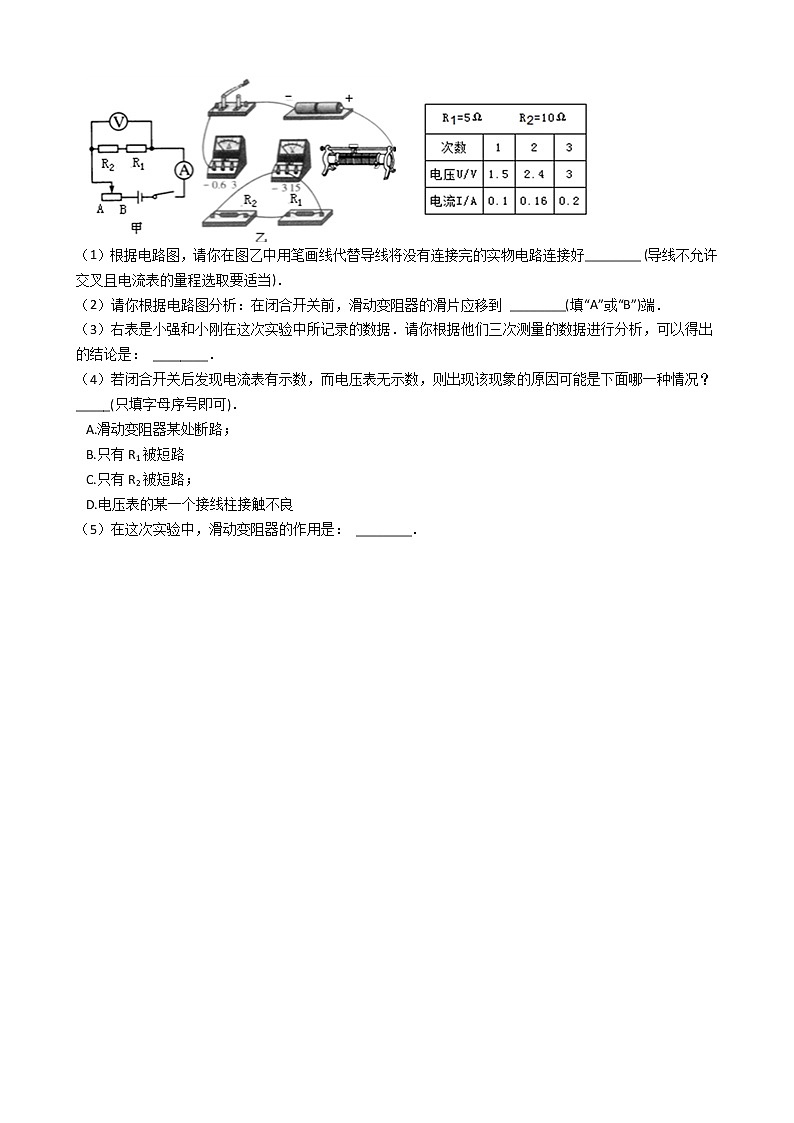

D. 保持电源电压不变，将一个阻值为R/3的电阻与R并联三、实验题14.在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器(铭牌上标有“50Ω 1A”)、两个定值电阻(5Ω和10Ω)、电压表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．           （1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好________ (导线不允许交叉且电流表的量程选取要适当)．    （2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到 ________(填“A”或“B”)端．    （3）右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是： ________．    （4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？_____(只填字母序号即可)．            A.滑动变阻器某处断路；
B.只有R1被短路
C.只有R2被短路；
D.电压表的某一个接线柱接触不良（5）在这次实验中，滑动变阻器的作用是： ________．
答案解析部分一、单选题1.【答案】 C   【考点】电功率的计算，家庭电路的连接    【解析】【解答】解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P＝UI可知，电路中的总电流变小，AD不符合题意。 B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，B不符合题意。C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，C符合题意。故答案为：C 【分析】家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化.2.【答案】 D   【考点】电阻的串联    【解析】【解答】因为两电阻串联,所以串联电路的总电阻为R＝R1+R2＝2Ω+3Ω＝5Ω. 故答案为：D 【分析】串联电阻的总电阻等于各电阻之和.3.【答案】 A   【考点】电阻的并联    【解析】【解答】解：因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻并联时的总电阻R= ，则：10Ω、2Ω并联后的总电阻：RA= = ≈1.7Ω，10Ω、20Ω并联后的总电阻：RB= = ≈6.7Ω，5Ω、5Ω并联后的总电阻：RC= = =2.5Ω，10Ω、10Ω并联后的总电阻：RD= = =5Ω，综上可知，A选项中的总电阻最小．故答案为：A．【分析】根据并联电路中总电阻的倒数等于各分电阻倒数之和，分别计算出各组电阻并联后的总电阻，再比较得出结论 .4.【答案】 A   【考点】电阻的并联    【解析】【解答】电阻并联，相当于增大了横截面积，电阻越并越小，总电阻小于任何一个并联电阻，故并联总电阻一定小于1欧， 故答案为：A。 【分析】电阻越并越小，总电阻小于任何一个并联电阻.5.【答案】 B   【考点】电阻的并联    【解析】【解答】解：∵ ，  ∴R= ；A、RA= ≈9Ω；B、RB= ≈3.6Ω；C、RC= =12Ω；D、RD= =10Ω；故选B．【分析】根据分别求出其并联后的等效电阻比较即可得出答案．　6.【答案】 B   【考点】电阻的并联    【解析】【解答】并联电路的总电阻小于其中任何一个电阻,所以把两个阻值不同的电阻R1和R2并联，则总电阻比任何一个电阻都要小，B符合题意。
故答案为：B.【分析】电阻并联时，横截面积变大，总电阻变小.7.【答案】 B   【考点】电阻的并联    【解析】【解答】解：根据可得，，  A、 ；B、 ；C、 ；D、 ；以上四组电阻分别并联以后，总电阻最小的一组是B．故选B．【分析】根据分别求出其并联后的等效电阻比较即可得出答案．　8.【答案】 D   【考点】电阻的串联    【解析】【解答】根据电阻串联以后的总电阻等于各电阻之和R＝R1+R2＝6Ω+3Ω＝9Ω. 故答案为：D 【分析】电阻串联以后的总电阻等于各电阻之和.9.【答案】 A   【考点】电阻的并联    【解析】【解答】同种材料制成粗细均匀电阻丝的电阻与其长度成正比， 则1/4圆弧部分的电阻R1=1/4×24Ω=6Ω,3/4圆弧部分的电阻R2=3/4×24Ω=18Ω；以图中AB方式接入电路中时,R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB= ＝ =4.5Ω.故答案为：A. 【分析】并联电路中总电阻的倒数等于各分电阻倒数之和.二、多选题10.【答案】 B,C   【考点】电阻的并联    【解析】【解答】(1)设一个边的电阻为R，则Rdac=Rdbc= R，c、d两点间的电阻为Rdac和Rdbc并联，Rcd= ×Rdac= × R=9Ω，∴R=12Ω；ac两点间的电阻是Rac和Rabc并联，如图，Rac=R=12Ω,Rabc=2R=24Ω，R并= = =8Ω，A不符合题意,B符合题意；(2)ad两点间的电阻是Rad和Racbd并联，Rad= R= ×12Ω=6Ω,Racbd=2R+ R= R= ×12Ω=30Ω，R′并 = =5Ω，C符合题意，D不符合题意。 故答案为：BC 【分析】△abc为等边三角形，设一个边的电阻为R，c、d两端的电阻为dac和dbc并联，据此可求一个边的电阻；ac两端的电阻是ac和abc并联，根据并联电阻的特点求解；ad两端的电阳是ad和acbd并联，根据并联申阳的特点求解.11.【答案】 A,B   【考点】欧姆定律及其应用，电路的动态分析    【解析】【解答】滑片P在a端时,I＝  ＝ ＝0.36A， R1<R2,I＝ ＝0.36A，滑片P在b端时,I′＝ ＝ ＝ ＝ ＝0.36A则I/ 0.36A＝0.12A I′＝ < ＝0.36A，故答案为：AB. 【分析】由电路图可知，滑片P在a端时，两定值电阻串联，滑片P在b端时，三个电阻串联，电流表测电路电流，由串联电路特点及欧姆定律可以求出电流表的示数.12.【答案】 A,B,D   【考点】电阻的串联，电阻的并联    【解析】【解答】在这四个电阻值中,R串最大,R并最小，所以，当它们两端加相同的电压时，通过R串的电流最小,故它的I−U图线在I区;通过R并的电流最大，故它的I−U图线在III区，所以BD符合题意，由图还可以看出当它们两端加相同的电压时，通过R2的电流比通过R1的电流大，所以R1 R2  ，  故答案为：ABD. 【分析】根据串联电路的电阻特点知：R串比每一个串联的分电阻都要大，根据并联电路中电阻的特点可知：R并比每一个并联电路的分电阻都要小.13.【答案】 A,C   【考点】欧姆定律及其应用    【解析】【解答】A. 所以R不变，将电源电压降低2V，即8V变为6V，电压为原来的四分之三，所以电流也变为原来的四分之三，A符合题意： B.将一个阻值为3R的电阻与R串联，则总电阻变为原来的4倍，电压不变时，电流变为原来的四分之一，B不符合题意；C.将一个阻值为 的电阻与R串联，总电阻为 ，电压不变时，电流为原来 ，C符合题意；D.将一个阻值为R/3的电阻与R并联后，电路总电阻变小，电源电压不变时，电路电流会变大，D不符合题意；故答案为：AC。 【分析】根据欧姆定律：电流与电路两端的电压成正比，与导体的电阻成反比，分析解答即可.三、实验题14.【答案】 （1）解：如图所示：
（2）A
（3）串联电阻的总电阻等于各电阻之和
（4）D
（5）改变电路中的电流和电压（或“改变电路中的电流”、“改变电压”均可）．   【考点】电阻的串联    【解析】【解答】（1）按题目要求连接电路，要注意量程的选择，为0～0.6A．（2）滑动变阻器在接入时，要处于最大阻值处，所以要移到A处．（3）分析数据R总约为15Ω，为R1与R2的阻值之和．（4）A、若变阻器断路，则电流表电压表都无示数，A不符合题意． B和C、若两个电阻有一个被短路，电流表和电压表都有示数，B、C不符合题意．D、若电压表的某一个接线柱接触不良，电流表正常，电压表无示数，D符合题意．（5）滑动变阻器接在电路中是为了改变电路中的电流和电压．答：（1） ；（2）A；（3）串联电阻的总电阻等于各电阻之和；（4）D；（5）改变电路中的电流和电压（或“改变电路中的电流”、“改变电压”均可）． 【分析】（1）电流表的选取要适当，所测的电流不能超过最大量程.
（2）为保护电路，滑动变阻器在接入时，要保持最大阻值.
（3）结合表格数据，根据R=  ， 得出R总与R1、R2的关系.
（4）逐项分析，结合电表的示数，选出正确答案.
（5）滑动变阻器是通过改变连入电路中电阻来达到改变电路中的电流和电压的作用.
