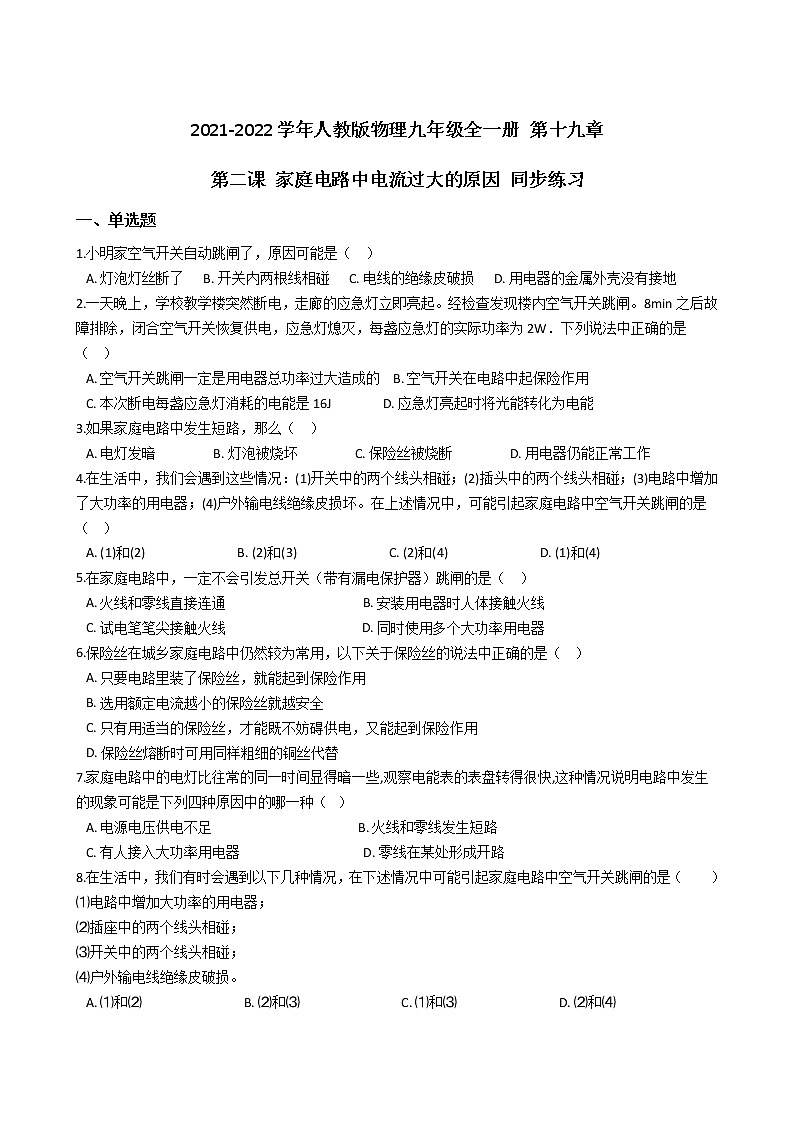

2021-2022学年人教版物理九年级全一册 第十九章

第二课 家庭电路中电流过大的原因 同步练习

一、单选题

1.小明家空气开关自动跳闸了，原因可能是（   ）

A. 灯泡灯丝断了      B. 开关内两根线相碰      C. 电线的绝缘皮破损      D. 用电器的金属外壳没有接地

2.一天晚上，学校教学楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭，每盏应急灯的实际功率为2W．下列说法中正确的是（   ）

A. 空气开关跳闸一定是用电器总功率过大造成的    B. 空气开关在电路中起保险作用
C. 本次断电每盏应急灯消耗的电能是16J                D. 应急灯亮起时将光能转化为电能

3.如果家庭电路中发生短路，那么（   ）

A. 电灯发暗                  B. 灯泡被烧坏                  C. 保险丝被烧断                  D. 用电器仍能正常工作

4.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（   ）

A. (1)和(2)                             B. (2)和(3)                             C. (2)和(4)                             D. (1)和(4)

5.在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（   ）

A. 火线和零线直接连通                                           B. 安装用电器时人体接触火线
C. 试电笔笔尖接触火线                                           D. 同时使用多个大功率用电器

6.保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（    ）

A. 只要电路里装了保险丝，就能起到保险作用
B. 选用额定电流越小的保险丝就越安全
C. 只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D. 保险丝熔断时可用同样粗细的铜丝代替

7.家庭电路中的电灯比往常的同一时间显得暗一些,观察电能表的表盘转得很快,这种情况说明电路中发生的现象可能是下列四种原因中的哪一种（  ）

A. 电源电压供电不足                                              B. 火线和零线发生短路
C. 有人接入大功率用电器                                       D. 零线在某处形成开路

8.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）

⑴电路中增加大功率的用电器；

⑵插座中的两个线头相碰；

⑶开关中的两个线头相碰；

⑷户外输电线绝缘皮破损。

A. ⑴和⑵                                B. ⑵和⑶                                C. ⑴和⑶                                D. ⑵和⑷

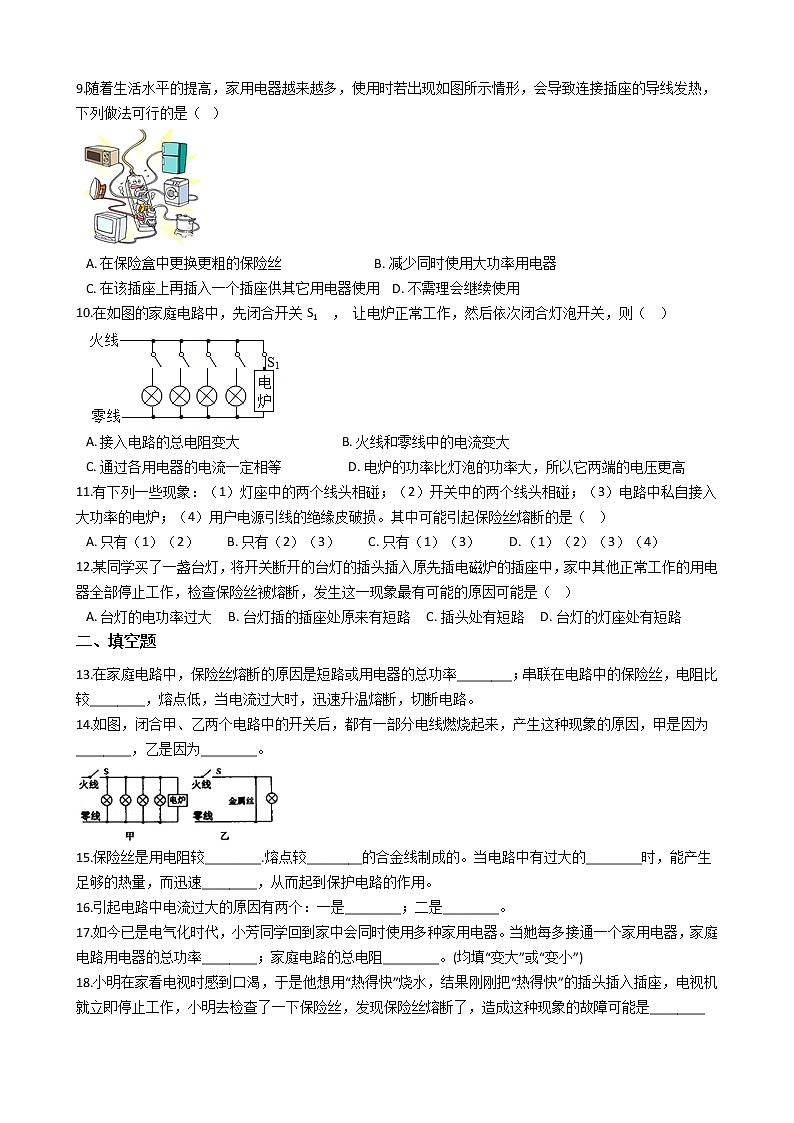

9.随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导线发热，下列做法可行的是（  ）

A. 在保险盒中更换更粗的保险丝                             B. 减少同时使用大功率用电器
C. 在该插座上再插入一个插座供其它用电器使用    D. 不需理会继续使用

10.在如图的家庭电路中，先闭合开关S1  ， 让电炉正常工作，然后依次闭合灯泡开关，则（   ）

A. 接入电路的总电阻变大                                B. 火线和零线中的电流变大
C. 通过各用电器的电流一定相等                     D. 电炉的功率比灯泡的功率大，所以它两端的电压更高

11.有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。其中可能引起保险丝熔断的是（    ）

A. 只有（1）（2）         B. 只有（2）（3）         C. 只有（1）（3）         D. （1）（2）（3）（4）

12.某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（    ）

A. 台灯的电功率过大     B. 台灯插的插座处原来有短路     C. 插头处有短路     D. 台灯的灯座处有短路

二、填空题

13.在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。

14.如图，闭合甲、乙两个电路中的开关后，都有一部分电线燃烧起来，产生这种现象的原因，甲是因为________，乙是因为________。

15.保险丝是用电阻较________.熔点较________的合金线制成的。当电路中有过大的________时，能产生足够的热量，而迅速________，从而起到保护电路的作用。

16.引起电路中电流过大的原因有两个：一是________；二是________。

17.如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器，家庭电路用电器的总功率________；家庭电路的总电阻________。(均填“变大”或“变小”)

18.小明在家看电视时感到口渴，于是他想用“热得快”烧水，结果刚刚把“热得快”的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是________（选填“插座”或“插头”）短路，保险丝是利用电流的________效应工作的。


19.电流过大的原因

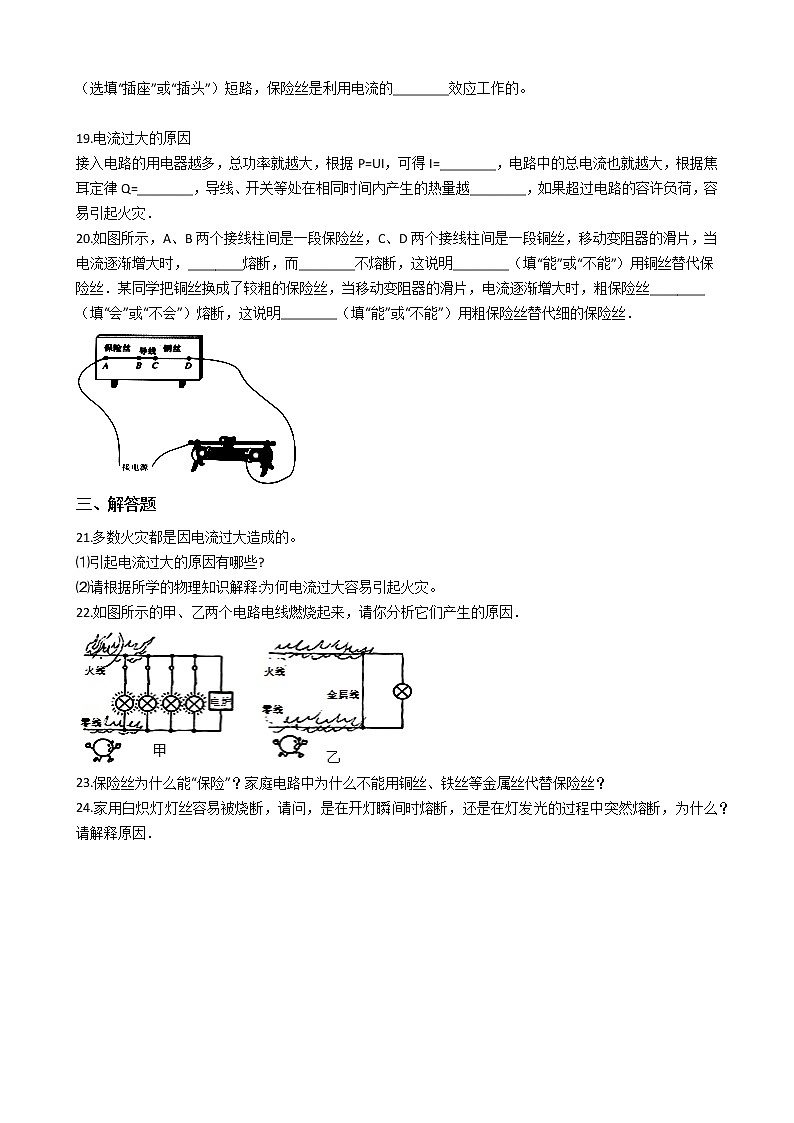

接入电路的用电器越多，总功率就越大，根据P=UI，可得I=________，电路中的总电流也就越大，根据焦耳定律Q=________，导线、开关等处在相同时间内产生的热量越________，如果超过电路的容许负荷，容易引起火灾．

20.如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，________熔断，而________不熔断，这说明________（填“能”或“不能”）用铜丝替代保险丝．某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝________（填“会”或“不会”）熔断，这说明________（填“能”或“不能”）用粗保险丝替代细的保险丝．

三、解答题

21.多数火灾都是因电流过大造成的。

⑴引起电流过大的原因有哪些?

⑵请根据所学的物理知识解释:为何电流过大容易引起火灾。

22.如图所示的甲、乙两个电路电线燃烧起来，请你分析它们产生的原因．

23.保险丝为什么能“保险”？家庭电路中为什么不能用铜丝、铁丝等金属丝代替保险丝？

24.家用白炽灯灯丝容易被烧断，请问，是在开灯瞬间时熔断，还是在灯发光的过程中突然熔断，为什么？请解释原因．

答案解析部分

一、单选题

1.【答案】 C

【考点】家庭电路电流过大的原因

【解析】【解答】A．灯泡灯丝断了，使灯不亮，干路电流变小，不会引起空气开关跳闸，A不符合题意；

B．开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，所以空气开关不会跳闸，B符合题意；

C．电线的绝缘皮破损容易造成短路而使家庭电路的电流过大，从而使空气开关跳闸，C符合题意；

D．用电器的金属外壳没有接地，容易发生触电事故，不会导致电流过大，空气开关不会跳闸，D不符合题意。

故答案为：C。


【分析】空气开关跳闸，可能是短路或总功率过大造成的。

2.【答案】 B

【考点】家庭电路电流过大的原因，熔断器的作用及保险丝的选择

【解析】【解答】解：A、家庭电路中的空气开关跳闸，可能是发生了短路，也可能是总功率过大，A不符合题意；

B、当电路中发生短路时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用，B符合题意；

C、由公式W＝Pt得：W＝Pt＝2W×480s＝960J，C不符合题意；

D、应急灯亮起时将电能主要转化为光能，D不符合题意。

故答案为：B。


【分析】跳闸的原因可能是总电功率过大，可能是短路，空气开关起到保险的作用，根据电功率和时间的乘积计算消耗的电能。

3.【答案】 C

【考点】熔断器的作用及保险丝的选择

【解析】【解答】ABD．如果家庭电路中发生短路，那么不会有电流流过用电器，则用电器不能正常工作，所以灯泡不会发光，也不会烧坏，ABD不符合题意。

C．保险丝在电路中的作用是当电路中有过大的电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，C符合题意。

故答案为：C


【分析】该题目考查的是生活中安全用电的原则，根据生活常识进行积累识记即可，结合选项分析判断即可。

4.【答案】 B

【考点】家庭电路电流过大的原因

【解析】【解答】家庭电路中，空气开关跳闸，是因为电路中的电流过大，（1）开关内两个线相碰，相当于接通电路，（2）插头中的两个线头相碰，会造成短路，电流过大；（3）电路中增加用电器，电流增大；（4）户外输电线的绝缘皮损坏，不影响家庭中电流，会增大电流的是（2）（3），B符合题意。
故答案为：B.

【分析】在家庭电路中，短路或电功率过大，会造成电流过大。

5.【答案】 C

【考点】家庭电路电流过大的原因

【解析】【解答】解：带有漏电保护器的总开关集成了空气开关和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用。所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。但试电笔笔尖接触火线，是为了辨别火线和零线，不会引起“跳闸”。

故答案为：C。

 【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.

6.【答案】 C

【考点】熔断器的作用及保险丝的选择

【解析】【解答】选用额定电流较大的保险丝，只有在家庭电路中电流过大时才熔断，但对于人体，不一定是保险，A不符合题意；在选择保险丝时应选择合适规格的，即保险丝的熔断电流少大于电路的最大电流，B不符合题意；选用适当规格的保险丝，才能够既不妨碍供电，又能起保险作用，C符合题意；铜丝电阻率小，熔点高，用期代替保险丝，不能在电流过大时自行熔断，切断电路，D不符合题意，

故答案为：C。

 【分析】保险丝：是用电阻率大，熔点低的铅锑合金制成.它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用.

7.【答案】 C

【考点】家庭电路电流过大的原因

【解析】【解答】电路的总功率较大时，电流也大，导线上有电阻，电线上也就有了电压，使用户家的电压低于正常值，就会出现电灯比往常的同一时间显得暗一些。故选C．
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.

8.【答案】 A

【考点】家庭电路电流过大的原因

【解析】【解答】解：（1）可以导致用电器的总功率过大，根据I= 可知会导致电流过大，引起空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，不会引起中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸，A符合题意。

故答案为：A。

【分析】空气开关跳闸是电流过大，电流过大的原因有短路或过载。

9.【答案】 B

【考点】家庭电路电流过大的原因

【解析】【解答】A. 如果更换的保险丝熔断电流如果大了，保险丝没有熔断，而电线由于电流过大而燃烧发生火灾。A不符合题意。

B. 减少同时使用大功率用电器。这样电路中的电流就会变小，这样就会减小导线负荷。B符合题意。

C. 在该插座上再插入一个插座供其它用电器使用。就会使电路中的用电器的功率会更大，这样导线产生的热就会更多。C不符合题意。

D.不需理会这样导线会发热引起火灾。D不符合题意,

故答案为：B。

【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.

10.【答案】 B

【考点】家庭电路电流过大的原因

【解析】【解答】解：A、先闭合开关S1  ， 让电炉正常工作，然后依次闭合灯泡开关，相当于增加电阻的横截面积，横截面积越大，电阻越小即接入电路的总电阻变小，A不符合题意；

B、依次闭合灯泡开关，总电阻减小，根据欧姆定律I= 知，在电压一定时，电流变大，B符合题意；

CD、各用电器并联，用电器两端的电压相等，根据I= 知，各用电器电功率不相等，电流也不相等，CD不符合题意。

故答案为：B

【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.

11.【答案】 C

【考点】家庭电路电流过大的原因

【解析】【解答】（1）灯座中的两个线头相碰；（3）电路中私自接入大功率的电炉，都可能造成家庭电路中的电流过大，故（1）（3）符合题意；（2）开关中的两个线头相碰，会使电路接通，不会使电流过大，故不合题意；（4）用户电源引线的绝缘皮破损，可能会造成漏电，但不会引起家庭电路中电流过大，故不合题意；综上所述C符合题意，

故答案为：C。

 【分析】保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用。电路中电流过大的原因是：①短路；②电路中接入大功率的用电器.

12.【答案】 C

【考点】家庭电路电流过大的原因

【解析】【解答】根据生活常识知道，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是台灯的功率过大，A不符合题意；若插座处原来有短路，没插插头时，保险丝就会熔断，B不符合题意；因为台灯开关是断开的，当台灯插头插入插座时，室内电灯全部熄灭，说明台灯的插头处有短路，C符合题意；若灯座处短路，当插头插入插座后，由于台灯开关是断开的，整个电路应是断路，所以保险丝不会熔断，D不符合题意.

故答案为：C。

 【分析】保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路.

二、填空题

13.【答案】 过大；大

【考点】家庭电路电流过大的原因，熔断器的作用及保险丝的选择

【解析】【解答】保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
【分析】电路短路或用电器的总功率过大时，电流过大，保险丝熔断；保险丝电阻比较大，熔点低，产生的热量多。

14.【答案】 用电器总功率过大；短路

【考点】家庭电路电流过大的原因

【解析】【解答】【分析】解：由图中可知：甲图中同时工作的用电器太多，故电路中的总功率过大（过载），根据P＝UI可知，U一定时，P越大，I越大，

当电流过大时，根据焦耳定律Q＝I2Rt可知，在电阻和通电时间相同的情况下，电流越大，产生的热量越多，故导致导线燃烧；

而乙图中是导线和用电器并联，使电路形成短路，导致电流过大，使导线燃烧。

故答案为：用电器总功率过大；短路。

【分析】电路中电流过大的原因可能是短路，也可能是是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。

15.【答案】 大；低；电流；熔断

【考点】熔断器的作用及保险丝的选择

【解析】【解答】保险丝用电阻率较大、熔点较低的合金线制成，这样做是为了当电路中的电流过大时，保险丝能产生较多的热，便于保险丝迅速熔断，从而起到保护电路的作用。
故答案为：大；低；电流；熔断
【分析】保险丝是用熔点较低、电阻率较大的铅锑合金制成的，保险丝在电路中起保护电路的作用，防止电路电流过大而发生危险。

16.【答案】 短路；用电器总功率过大

【考点】家庭电路电流过大的原因

【解析】【解答】解：电流过大会烧毁保险丝，原因是短路或用电器总功率过大。

故答案为：短路，用电器总功率过大。


【分析】短路或用电器总功率过大，都会引起电路中电流过大.

17.【答案】 变大；变小

【考点】家庭电路电流过大的原因

【解析】【解答】家庭电路中各用电器可以单独工作，且同时工作时又互不影响，所以家庭电路中各用电器的连接方式为并联。

家庭电路中并联的用电器越多，总功率越大；

并联的用电器越多，相当于并联电阻的横截面积越大，电阻越小，所以，多接通一个家用电器，家庭电路的总电阻变小。

故答案为：变大；变小.
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.

18.【答案】 插头；热

【考点】家庭电路电流过大的原因，熔断器的作用及保险丝的选择

【解析】【解答】由生活常识可知，总功率过大时，一般是过一会儿保险丝才熔断，不会立即熔断。由刚刚把“热得快”的插头插入插座，电视机就立即停止工作，可以判断，最有可能是插头处有短路。保险丝是用电阻率大、熔点低的铅锑合金制成的，在电流过大时，产生较多的热量，可自行熔断，保护电路，故保险丝是利用电流的热效应工作的。

【分析】电路中电流过大的原因是：电路内存在短路；电路中总功率过大。

19.【答案】 ；I2Rt；多

【考点】家庭电路电流过大的原因

【解析】【解答】解：接入电路的用电器越多，总功率P就越大，

∵P=UI，

∴由I= 可知，电路中的总电流也就越大，

根据焦耳定律Q=I2Rt可知，导线、开关等处在相同时间内产生的热量越多，如果超过电路的容许负荷，容易引起火灾．

故答案为： ；I2Rt．

【分析】电路用电器功率太大，电路电流太大，导线产生的热量过多，会引发火灾；根据电功率公式及焦耳定律分析答题．

20.【答案】 保险丝；铜丝；不能；不会；不能

【考点】熔断器的作用及保险丝的选择

【解析】【解答】解：A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，保险丝熔断，而铜丝不熔断，这说明不能用铜丝替代保险丝．某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝不会熔断，这说明不能用粗保险丝替代细的保险丝．

故答案为：保险丝；铜丝；不能；不会；不能．

【分析】保险丝的电阻较大、熔点较低，保险丝串联接在电路中，当电路电流较大时，保险丝产生的热量多，熔断，使电路断路，从而起到保护电路的作用；由于铜丝的电阻较小、熔点较高，不能用铜丝代替保险丝；导体电阻由导体材料、长度和横截面积决定，在材料与长度一定的情况下，横截面积越大，导体电阻越小；粗保险丝的电阻小于细保险丝的电阻，粗保险丝熔断需要更大的电流，因此不能用粗保险丝代替细保险丝．

三、解答题

21.【答案】 解 ⑴家庭电路中电流过大的原因：短路；用电器总功率过大（也称为负载过大）
⑵根据焦耳定律Q＝I2Rt，在通电时间t和电阻R不变情况下，电流I越大，电线产生的热量Q就越多，所以容易引起火灾。


【考点】家庭电路电流过大的原因

【解析】【分析】（1）引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
（2）焦耳定律：电流通过导体产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比.

22.【答案】 答：由图中可知：甲图中同时工作的用电器太多，故电路中的总功率过大（过载），根据P=UI，U一定时，P越大，I越大，当电流过大时，根据焦耳定律Q=I2Rt，在电阻和通电时间相同的情况下，电流越大，产生的热量越多，故导致导线燃烧；而乙图中是导线和用电器并联，使电路形成短路，导致电流过大，使导线燃烧．

【考点】家庭电路电流过大的原因

【解析】【分析】家庭电路中的保险丝熔断，是由于电路中的电流过大，而产生电流过大的原因有两个：一是发生了短路，另一个是用电器总功率过大．

23.【答案】 答：（1）保险丝是由电阻率大，熔点较低的铅锑合金制成的．由于保险丝与导线中通过的电流相同，根据焦耳定律，电流在保险丝上产生的热就较多，保险丝温度就比导线温度高．当温度达到保险丝的熔点时，保险丝就熔断，电路就会被自动切断，因此保险丝起到“保险”的作用．（2）选作保险丝的材料应具备电阻率较大和熔点较低这两个条件，而铜、铁这类材料，不但电阻率小而且熔点较高，是不适合做保险丝的．如果家庭电路中用铜丝、铁丝代替保险丝，就埋下了事故的隐患．当电路中的电流过大时，铜丝、铁丝不会熔断，不能起到有效的保险作用．

【考点】熔断器的作用及保险丝的选择

【解析】【分析】根据保险丝的材料特点、熔断原理以及铜丝、铁丝等的特点，可对题干中的问题做出解答．

24.【答案】 答：家用白炽灯在开灯的瞬间容易熔断．因为灯丝的电阻随温度的升高而增大．刚开灯时，灯丝的温度比较低，灯丝的电阻也相对较小，根据P=  ， 电压一定，灯丝此时的发热功率很大，相同时间产生很多的热量，使灯丝温度迅速升高，达到灯丝的熔点而熔断．

【考点】熔断器的作用及保险丝的选择

【解析】【分析】从灯丝的电阻与温度关系的角度判断灯丝电阻的变化，再根据灯丝发热功率的变化判断产生的热量，最终得出结论．
