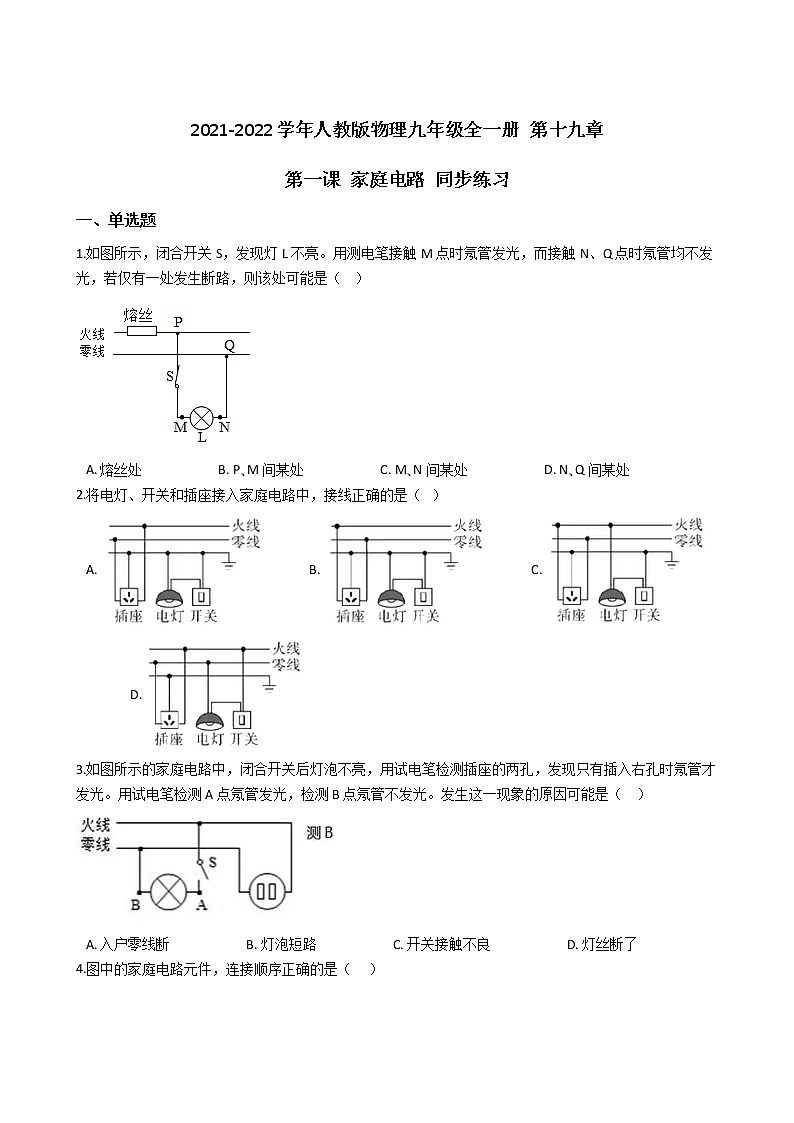

2021学年第1节 家庭电路一课一练

2021-2022学年人教版物理九年级全一册 第十九章

第一课 家庭电路 同步练习

一、单选题

1.如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（   ）

A. 熔丝处                        B. P､M间某处                        C. M､N间某处                        D. N､Q间某处

2.将电灯、开关和插座接入家庭电路中，接线正确的是（  ）

A.               B.               C.               D.

3.如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（   ）

A. 入户零线断                        B. 灯泡短路                        C. 开关接触不良                        D. 灯丝断了

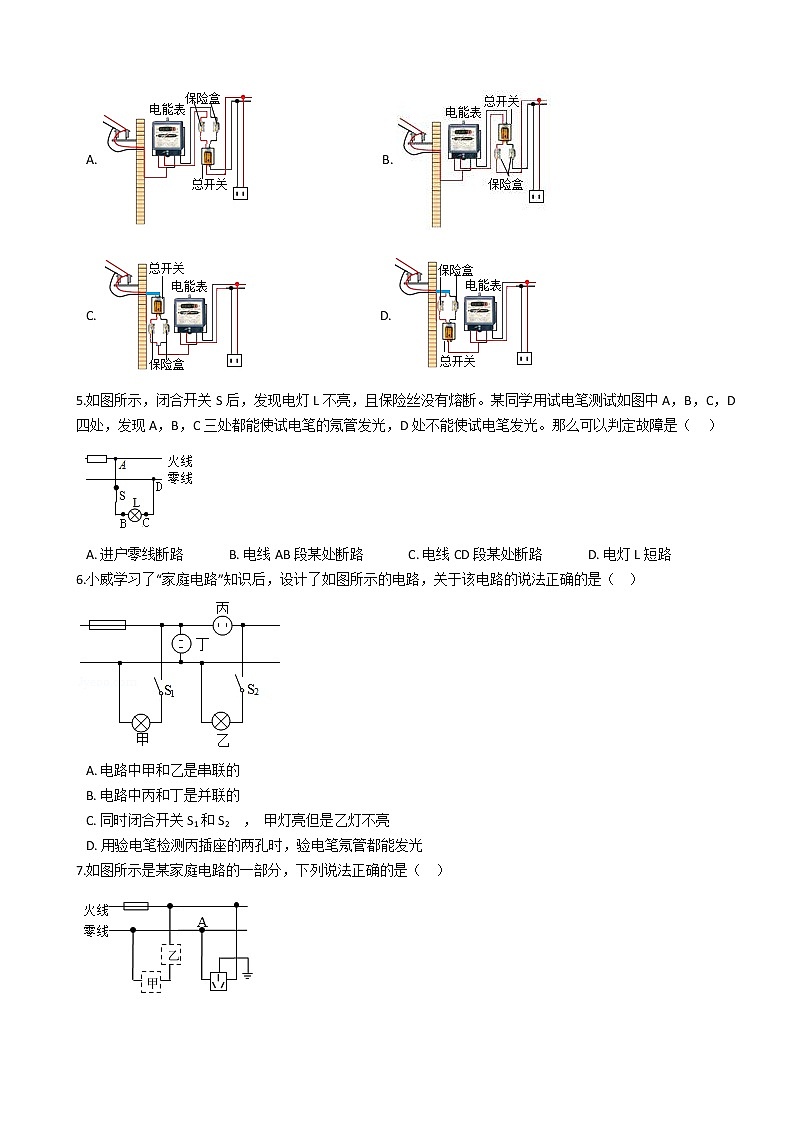

4.图中的家庭电路元件，连接顺序正确的是（    ）

A.                                       B.
C.                                         D.

5.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图中A，B，C，D四处，发现A，B，C三处都能使试电笔的氖管发光，D处不能使试电笔发光。那么可以判定故障是（    ）

A. 进户零线断路              B. 电线AB段某处断路              C. 电线CD段某处断路              D. 电灯L短路

6.小威学习了“家庭电路”知识后，设计了如图所示的电路，关于该电路的说法正确的是（   ）

A. 电路中甲和乙是串联的
B. 电路中丙和丁是并联的
C. 同时闭合开关S1和S2  ， 甲灯亮但是乙灯不亮
D. 用验电笔检测丙插座的两孔时，验电笔氖管都能发光

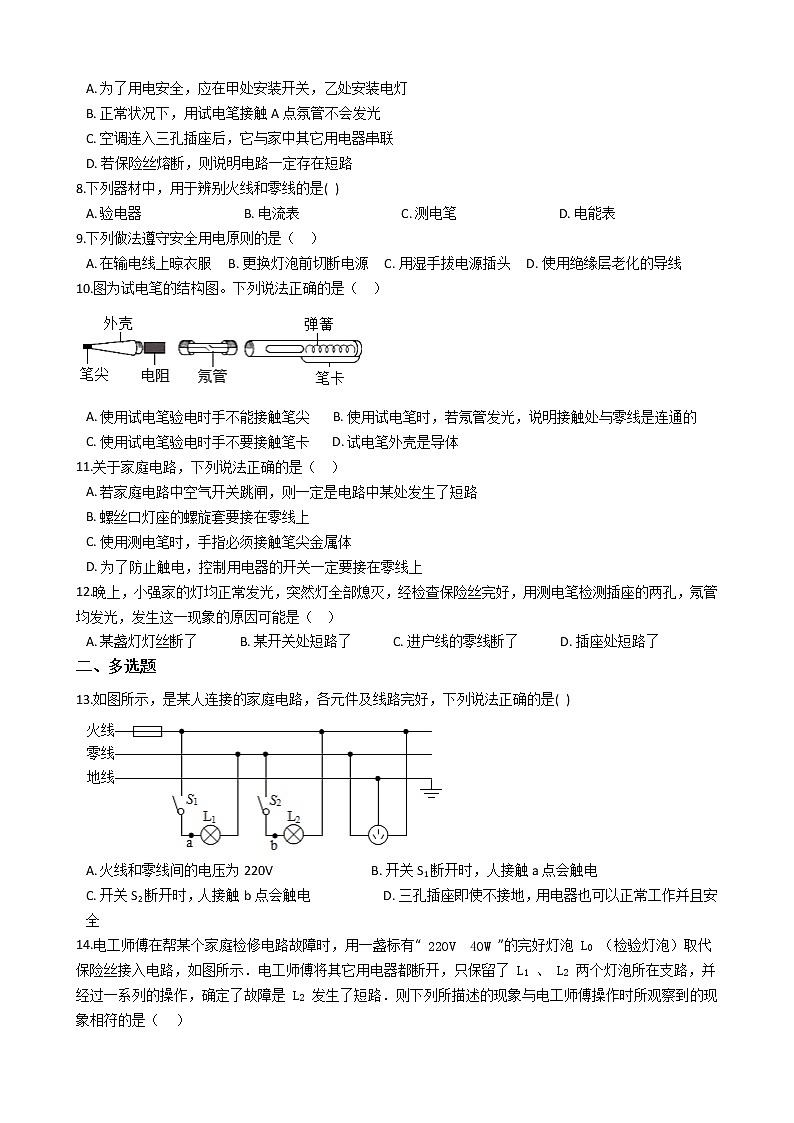

7.如图所示是某家庭电路的一部分，下列说法正确的是（   ）

A. 为了用电安全，应在甲处安装开关，乙处安装电灯
B. 正常状况下，用试电笔接触A点氛管不会发光
C. 空调连入三孔插座后，它与家中其它用电器串联
D. 若保险丝熔断，则说明电路一定存在短路

8.下列器材中，用于辨别火线和零线的是(  )

A. 验电器                                B. 电流表                                C. 测电笔                                D. 电能表

9.下列做法遵守安全用电原则的是（   ）

A. 在输电线上晾衣服     B. 更换灯泡前切断电源     C. 用湿手拔电源插头     D. 使用绝缘层老化的导线

10.图为试电笔的结构图。下列说法正确的是（   ）

A. 使用试电笔验电时手不能接触笔尖       B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的
C. 使用试电笔验电时手不要接触笔卡       D. 试电笔外壳是导体

11.关于家庭电路，下列说法正确的是（   ）

A. 若家庭电路中空气开关跳闸，则一定是电路中某处发生了短路
B. 螺丝口灯座的螺旋套要接在零线上
C. 使用测电笔时，手指必须接触笔尖金属体
D. 为了防止触电，控制用电器的开关一定要接在零线上

12.晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（   ）

A. 某盏灯灯丝断了             B. 某开关处短路了             C. 进户线的零线断了             D. 插座处短路了

二、多选题

13.如图所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是(  )

A. 火线和零线间的电压为220V                               B. 开关S1断开时，人接触a点会触电
C. 开关S2断开时，人接触b点会触电                       D. 三孔插座即使不接地，用电器也可以正常工作并且安全

14.电工师傅在帮某个家庭检修电路故障时，用一盏标有“ ”的完好灯泡 （检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了 、 两个灯泡所在支路，并经过一系列的操作，确定了故障是 发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象相符的是（    ）

A. 只闭合开关 ， 正常发光
B. 只闭合开关 、 时， 和 均发光，但都比正常发光暗
C. 只闭合开关 、 时， 正常发光， 不发光
D. 同时闭合三个开关， 和 均发光， 不发光

15.关于试电笔的使用．如图所示的四种方法中，正确的持笔方法是（   ）

A.                        B.                        C.                        D.

16.关于家庭电路，下列说法正确的是（   ）

A. 电灯的开关装在火线或零线上都可以
B. 家庭电路中，大功率用电器必须使用三孔插座
C. 家用电器失火时，应先灭火，然后切断电源
D. 购买大功率用电器时，必须先考虑电能表、保险丝等的承受能力

17.冬季室内的电灯泡正常发光，当把电暖器的插头插入插座时，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是（   ）

A. 电暖气的功率太大                                              B. 电暖气的插头处有短路
C. 电暖气的插头处有断路                                       D. 插座处原来就有短路

18.家庭电路中使用的用电器越多（　　）

A. 总电阻越大                       B. 总电压越大                       C. 总电流越大                       D. 总功率越大

三、填空题

19.为安全用电，家庭电路中的空气开关应装在________线上；电冰箱､洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三角插头的接地脚应与家用电器的________相连｡

20.在如图所示的电路中，A点连接是________（选填“零线”或“火线”），开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现AB、C、D点氖管均发光，则可以断定线路故障是________（选填“保险丝”、“灯丝”、“进户线零线”）断路了。

21.家庭照明电路中，电灯与电视机、洗衣机等家用电器之间是________联方式连接，小明家保险丝烧断后，他家里的所有用电器都不工作了，可以判断保险丝和用电器是________联。

22.上海地区家庭电路的电压为 ________伏，电视机与空调是________连接的（选填“串联”或“并联”），当家中开启的用电器增加时，电路中的总电阻________（选填“变大”、“变小”或“不变”）。

23.家庭电路触电事故都是人体直接或间接接触________线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与________相连，不致对人体造成伤害。

24.用测电笔可辨别火线和零线，如果氖管发光，表明接触的是________．如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，他________（选填“会”或“不会”）触电．

25.如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为________V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是________(选填“L”和“N”)。

四、作图题

26.用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

27.如图，只闭合开关S，风扇M工作；只闭合开关S1  ， 灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。

28.一间教室要安装2盏“220 V  60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．

29.有一种台灯，有两个开关，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度．请把这个台灯接入家庭电路．

30.这是一个带有指示灯的插座，开关断开时，灯不亮，插座不供电；开关闭合时，指示灯亮，插座供电；但如果指示灯损坏，开关闭合插座仍可供电，按安全用电要求完成电路图。

31.科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．

32.如图所示，请把电饭锅的三条线，按照安全用电的原则，对应连到插头上。

33.如图中甲是某宾馆的房卡，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。

答案解析部分

一、单选题

1.【答案】 C

【考点】家庭电路的故障分析

【解析】【解答】AB．用测电笔接触M点时氖管发光，说明火线上有电流，熔丝处、及PM间某处都不可能断路，A、B不符合题意；

C．接触N、Q点时氖管均不发光，M､N间某处发生断路可满足题意要求，C符合题意；

D．若N､Q间某处发生断路，则接触N点时氖管可以发光，D不符合题意。

故答案为：C。


【分析】该题目考查的是家庭电路故障，结合验电笔的发光情况分析即可。

2.【答案】 D

【考点】家庭电路的连接

【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

故答案为：D。


【分析】三孔插座要左零右火上接地；灯泡的开关接在火线上。

3.【答案】 D

【考点】家庭电路的故障分析

【解析】【解答】家庭电路中火线可以使测电笔的氖管发光，灯泡的开关闭合后，和零线连接的一侧不能使氖管发光，说明灯泡的灯丝断了，D符合题意。
故答案为：D.
【分析】火线可以使测电笔的氖管发光，和灯泡连接的火线有电，零线没电，则灯泡断路。

4.【答案】 B

【考点】家庭电路的组成，家庭电路的连接

【解析】【解答】家庭电路连接，首先要通过电能表，以保证家庭电路中任何位置对电能的消耗都能被记录下来。则CD不符合。电闸要在连接保险丝之前连接，以保证更换保险丝时，可以切断电源。B符合，A不符合。

故答案为：B

【分析】家庭电路的连接顺序，从入户线到用电器依次为，入户线——电能表——电闸——保险丝——用电器。

5.【答案】 C

【考点】家庭电路的故障分析

【解析】【解答】根据图像，当灯泡不发光时，ABC点都可以使测电笔发光，说明这些位置是有电的，而D点不能使测电笔发光，说明没电，则CD间断路了，C符合题意。
故答案为：C.

【分析】电路中有电的位置可以使测电笔发光，没有电的位置测电笔不能发光。

6.【答案】 C

【考点】家庭电路的故障分析

【解析】【解答】解：A、由图可知，电路中灯泡乙与插座丙串联再与甲并联，A不符合题意；

B、图中插座丙与灯乙串联接在同一支路上，认为丙和丁是并联不准确，B不符合题意；

C、当闭合开关S1、S2  ， 甲灯亮、乙灯不亮，是由于插座丙与灯乙串联连接造成的，C符合题意；

D、当测电笔与插座的左孔接触时，插座此孔接火线，氖管发光，当测电笔与插座的右孔接触时，插座此孔接零线或者开关断开，氖管不发光，D不符合题意。

故答案为：C


【分析】串联在火线上的两孔插座，使火线断路，电流经过用电器时，用电器可以工作。

7.【答案】 B

【考点】家庭电路的连接，家庭电路的故障分析

【解析】【解答】A．在家庭电路中，为了安全，应把开关接在火线和用电器之间，故乙处接开关，甲处接灯，A不符合题意；

B． A点在零线上，正常状况下，用试电笔接触A点氛管不会发光，B符合题意；

C．家庭电路中各用电器都是并联，空调连入三孔插座后，它与家中其它用电器并联，C不符合题意；

D．若保险丝熔断，可能电路存在短路，也可能是用电器的总功率过大，D不符合题意。

故答案为：B。


【分析】灯泡的开关接在灯泡和火线之间，插座和用电器并联，零线无电，氖管不发光；若保险丝熔断，可能电路存在短路，也可能是用电器的总功率过大。

8.【答案】 C

【考点】家庭电路工作电压、零线、火线的辨别

【解析】【解答】A．验电器，用来检验物体是否带电；

B．电流表，串联在电路测量电流大小；

C．测电笔，用来辨别火线和零线；

D．电能表，测量电路中消耗电能多少的仪表。

故答案为：C。


【分析】火线可以使测电笔的氖管发光，能辨别火线和零线。

9.【答案】 B

【考点】家庭电路的故障分析

【解析】【解答】A．在输电线上晾衣服，有可能导致触电事故的发生，A不符合题意；

B．更换灯泡前切断电源是遵守安全用电原则的，B符合题意；

C．生活用水是导体，所以用湿手拔电源插头有可能导致触电事故的发生，C不符合题意；

D．电流流过导体时，导体会发热，所以使用绝缘层老化的导线有可能酿成火灾，D不符合题意。

故答案为：B。


【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

10.【答案】 A

【考点】测电笔的使用

【解析】【解答】ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，A符合题意，BC不符合题意；

D．为保证安全，试电笔的外壳需用绝缘材料制作，D不符合题意。

故答案为：A。


【分析】使用测电笔时，手要接触金属笔尾，不能接触笔尖。

11.【答案】 B

【考点】家庭电路的连接，测电笔的使用，家庭电路的故障分析

【解析】【解答】A． 家庭电路中的空气开关跳闸了，可能是电路发生了短路，也可能是用电器的总功率过大，A不符合题意；

B．螺口灯泡在连接时，螺旋套一定要接在零线上，以防止更换灯泡时发生触电事故，B符合题意；

C．使用测电笔时，手必须接触笔尾金属体，但不能接触笔尖金属体，C不符合题意；

D．从安全用电的角度来分析，开关必须串联在火线和用电器之间，D不符合题意。

故答案为：B。


【分析】空气开关跳闸了，可能是电路发生了短路，也可能是用电器的总功率过大；螺口灯泡在连接时，螺旋套接在零线上；使用测电笔时，手必须接触笔尾金属体；开关必须串联在火线和用电器之间。

12.【答案】 C

【考点】家庭电路的故障分析

【解析】【解答】A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，A不符合题意；

B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，B不符合题意；

C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。C符合题意；

D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，D不符合题意。

故答案为：C。


【分析】进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙。

二、多选题

13.【答案】 A,C

【考点】家庭电路的连接

【解析】【解答】A、火线和零线间的电压为220V，符合题意;
B、据图可知，开关S1断开时，火线被切断，人接触a点不会发生触电事故，不符合题意;
C、据图可知，开关S2断开时，虽然灯泡不发光，但火线没有被切断，所以人接触b点会触电，符合题意；
D、家庭电路中,金属外壳的用电器都采用三脚插头，当金属外壳的用电器插入三孔插座时，金属外壳接地，防止金属外壳的用电器漏电发生触电事故，不符合题意。

故答案为：AC

【分析】所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联。三孔插座接法：上孔接地线，左孔接零线，右孔接火线.

14.【答案】 B,C

【考点】家庭电路的故障分析

【解析】【解答】A. 只闭合开关S,电路形不成通路 不应该发光，A与现象不相符；B. 只闭合开关S、 时, 和 均发光,但都比正常发光暗,说明 支路工作正常，B与现象相符；C. 当只闭合开关S、 时, 正常发光 不发光。说明 短路，C与现象相符；D. 同时闭合三个开关 和 并联后再与 串联,因 短路,所以 正常发光 和 均不发光，D与现象不相符。

故答案为：BC。

【分析】本题考查了用校验灯检修家庭电路的故障，把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路.

15.【答案】 B,D

【考点】测电笔的使用

【解析】【解答】解：AC、图中手没有接触笔尾金属体，笔尖无论接触火线还是零线氖管都不发光，操作错误．

BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．

故选BD．

【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．

16.【答案】 B,D

【考点】家庭电路的连接，插座的构造与工作方式

【解析】【解答】解：

A、开关接在火线和接在零线上都能控制灯泡，开关接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡仍然连接着火线，不安全．故A错误；

B、使用大功率用电器时，当用电器火线漏电时，可能会造成触电事故的发生，必须使用三脚插头和三孔插座，使金属外壳与大地相连，电流通过地线导入大地，防止触电的发生，故B正确．

C、水是导体，所以家用电器失火时，应先切断电源，然后灭火，故C错误．

D、购买大功率用电器时，必须先考虑电能表、保险丝等的承受能力，故D正确．

故选BD．

【分析】（1）火线首先进入开关，然后进入灯泡顶端的金属点；零线直接进入螺旋套．火线接在灯泡的顶端，在更换灯泡时，断开开关，切断火线，更安全．（2）家庭电路中，为了安全，大功率用电器必须使用三孔插座．（3）水是导体，所以家用电器失火时，应先灭火，然后切断电源．（4）家庭电路电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．

17.【答案】 A,B

【考点】家庭电路的故障分析

【解析】【解答】解：

A、电暖器的功率太大，当电暖气器接入电路中时，电路的总功率变大，则干路中的电流就会过大，使保险丝熔断，故A正确；

B、插入电暖气器时，若插头插入插座时发生了短路而使室内的灯全部熄灭，熔丝熔断，故B正确；

C、电暖器的插头处有断路，电暖器插入插座后，不接入电路中，电暖气器不工作，保险丝不会熔断，故C错误；

D、插座处原来就有短路，则该电路在插入电暖气器前保险丝就熔断了，故D错误．

故选AB．

【分析】熔丝熔断的原因有两个：总功率过大或发生短路，据此进行解答．

18.【答案】 C,D

【考点】家庭电路的连接

【解析】【解答】解：（1）由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，故A错误；

（2）因为家庭电路中各用电器是并联的，并且家庭电路电压为220V，因此家庭电路两端总电压不变；故B错误；

由欧姆定律可知，总电流变大，由P=UI可知总功率变大，故C、D正确．

故选CD．

【分析】（1）各用电器之间的连接方式为并联，家庭电路电压为220V；

（2）根据电阻的并联特点可知，每多使用一个用电器时，家庭电路中总电阻的变化；根据欧姆定律可知干路电流的变化．

三、填空题

19.【答案】 火；金属外壳

【考点】家庭电路工作电压、零线、火线的辨别

【解析】【解答】用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
【分析】用电器的开关装在火线上；三脚插头的接地脚与用电器的金属外壳相连。

20.【答案】 火线；进户线零线

【考点】家庭电路工作电压、零线、火线的辨别，家庭电路的故障分析

【解析】【解答】解：在家庭电路中，保险丝接在火线上；由图可知，A处有保险丝，所以A点连接的是火线；开关S接通后，电灯L不亮，说明电路中可能存在断路；用测电笔测试A、B、C、D点时，氖管都发光，说明这四点都与火线相连，而灯泡不发光说明进户的零线断了。

故答案为：火线；进户线零线


【分析】保险丝连接在火线上，电路中各处有电，用电器不能工作，进户线零线断路。

21.【答案】 并；串

【考点】家庭电路的连接

【解析】【解答】解：并联电路的各用电器可以独立工作，故电灯与电视机、洗衣机等家用电器之间是并联的；

串联电路各用电器不能独立工作，相互影响，当保险丝烧断后，家里的所有用电器都不工作了，说明保险丝和用电器是串联的。

故答案为：并；串。


【分析】家庭电路中各用电器并联，保险丝串联在电路中。

22.【答案】 220；并联；变小

【考点】家庭电路的组成

【解析】【解答】我国家庭电路的电压为220V，所以上海地区家庭电路的电压也是220V；电视机、空调工作时互不影响，是并联连接的；当家中开启的用电器增加时，相当于横截面积变大，故家中电路的总电阻变小。
【分析】家庭电路中的电压为220v，用电器与开关是串联关系，所有的用电器都是并联关系。

23.【答案】 火；大地

【考点】家庭电路的连接

【解析】【解答】家庭电路中，人体触电原因是人体直接或间接接触火线。有金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时，地线把人体短路，避免发生触电事故。
故答案为：火；大地.
【分析】家庭电路中，人体触电原因是人体直接或间接接触火线.
有金属外壳的用电器的外壳一定要接地.

24.【答案】 火线；不

【考点】家庭电路的连接

【解析】【解答】（1）用测电笔可辨别火线和零线，如果氖管发光，表明接触的是火线；（2）如图，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，即接触的是零线，由于零线和大地之间没有电压，所以他不会触电。
故答案为：火线；不。

【分析】火线可以使测电笔的氖管发光，零线没有电，人触摸不会触电。

25.【答案】 220；L

【考点】测电笔的使用

【解析】【解答】“L”和“N”两根导线分别是火线和零线，它们之间的电压为220V；能使验电笔内的辉光管发红色辉光的导线是火线。

故答案为：220；L.
【分析】家庭照明电压为220伏；
正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线.

四、作图题

26.【答案】 解：如图所示：

【考点】家庭电路的连接

【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：

【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

27.【答案】 解：如图所示：

【考点】家庭电路的连接

【解析】【解答】由题知，只闭合开关S，风扇能单独工作，灯和风扇为并联；若只闭合开关S1  ， 灯泡不亮，由此可知S1在灯所在支路上，S在干路上，如图所示：


【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

28.【答案】 解:如图所示 :

【考点】家庭电路的连接

【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：


【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

29.【答案】 解：如图所示：

【考点】家庭电路的连接

【解析】【解答】当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度；因此开关一和旋钮，只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度，故连接法如图所示：


【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

30.【答案】 解：如图所示：

。

【考点】家庭电路的连接

【解析】【解答】插座的指示灯由开关进行控制，所以它们之间是串联的；插座开关应该同时控制指示灯和插孔，而指示灯和插孔应该并联，因此连接时，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左零右火，如图所示：

【分析】根据本题“带有指示灯的插座，开关和灯泡”可知，本题考查家庭电路，根据家庭电路的连接完成电路图。

31.【答案】 解：如图所示：

【考点】家庭电路的连接

【解析】【解答】只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、连接方式为串联，且要接在火线上，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地．

 【分析】三孔插座连入电路时要左零右火上接地，声光控开关串联，连接在灯泡和火线之间。

32.【答案】 解：如图所示：

【考点】家庭电路的连接

【解析】【分析】有保险丝和开关的一股接火线，外壳相连的一股接地线，剩余一股接零线.

33.【答案】 解：如图所示：

【考点】家庭电路的连接

【解析】【解答】从安全的角度分析，开关应该接到火线和用电器之间；房卡开关是总开关，应串联在电路中；灯泡与电灯开关串联，然后再与插座并联接入电路，最后连入零线，如图所示：

。


【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
