人教版九年级全册第十五章 电流和电路综合与测试单元测试当堂达标检测题

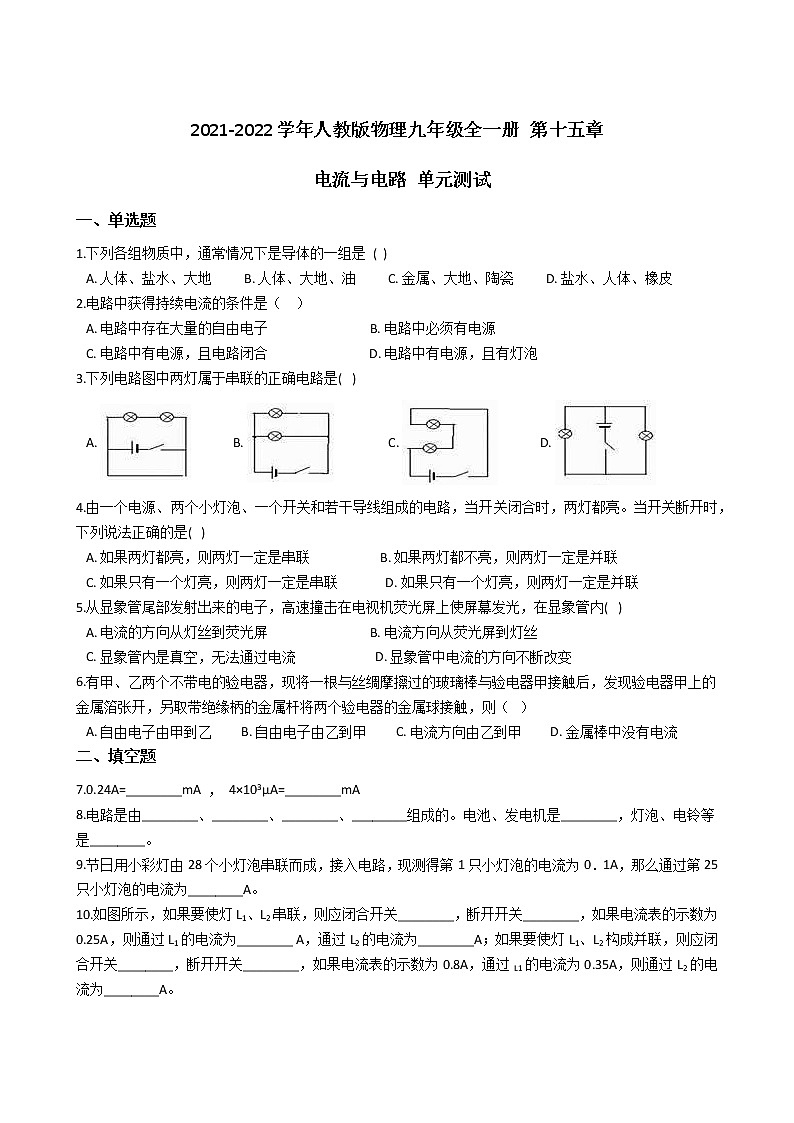

2021-2022学年人教版物理九年级全一册 第十五章

 电流与电路 单元测试

一、单选题

1.下列各组物质中，通常情况下是导体的一组是  (  )

A. 人体、盐水、大地          B. 人体、大地、油          C. 金属、大地、陶瓷          D. 盐水、人体、橡皮

2.电路中获得持续电流的条件是（   ）

A. 电路中存在大量的自由电子                                B. 电路中必须有电源
C. 电路中有电源，且电路闭合                                D. 电路中有电源，且有灯泡

3.下列电路图中两灯属于串联的正确电路是(   )

A.              B.                  C.              D.

4.由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。当开关断开时，下列说法正确的是(   )

A. 如果两灯都亮，则两灯一定是串联                      B. 如果两灯都不亮，则两灯一定是并联
C. 如果只有一个灯亮，则两灯一定是串联               D. 如果只有一个灯亮，则两灯一定是并联

5.从显象管尾部发射出来的电子，高速撞击在电视机荧光屏上使屏幕发光，在显象管内(   )

A. 电流的方向从灯丝到荧光屏                                B. 电流方向从荧光屏到灯丝
C. 显象管内是真空，无法通过电流                         D. 显象管中电流的方向不断改变

6.有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则（  ）

A. 自由电子由甲到乙         B. 自由电子由乙到甲         C. 电流方向由乙到甲         D. 金属棒中没有电流

二、填空题

7.0.24A=________mA ， 4×103μA=________mA

8.电路是由________、________、________、________组成的。电池、发电机是________，灯泡、电铃等是________。

9.节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0．1A，那么通过第25只小灯泡的电流为________A。

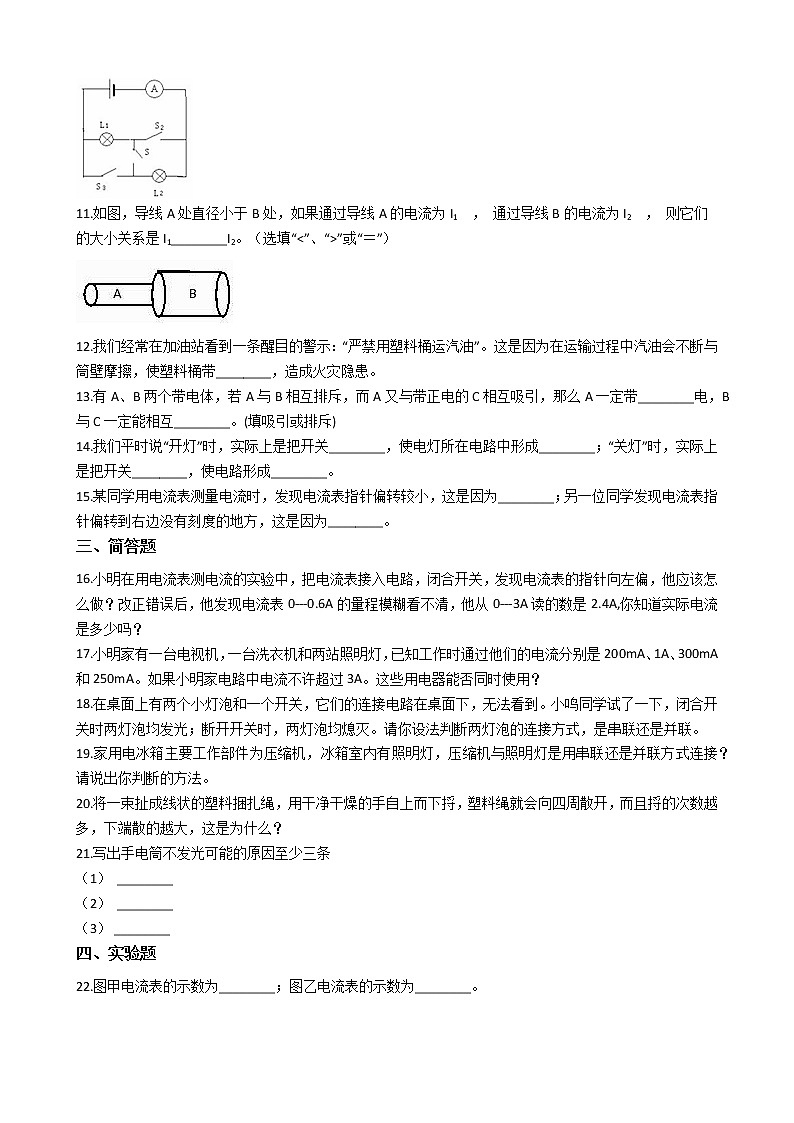

10.如图所示，如果要使灯L1、L2串联，则应闭合开关________，断开开关________，如果电流表的示数为0.25A，则通过L1的电流为________ A，通过L2的电流为________A；如果要使灯L1、L2构成并联，则应闭合开关________，断开开关________，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为________A。

11.如图，导线A处直径小于B处，如果通过导线A的电流为I1  ， 通过导线B的电流为I2  ， 则它们的大小关系是I1________I2。（选填“<”、“>”或“＝”）

12.我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。

13.有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带________电，B与C一定能相互________。(填吸引或排斥)

14.我们平时说“开灯”时，实际上是把开关________，使电灯所在电路中形成________；“关灯”时，实际上是把开关________，使电路形成________。

15.某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________。

三、简答题

16.小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，他应该怎么做？改正错误后，他发现电流表0---0.6A的量程模糊看不清，他从0---3A读的数是2.4A,你知道实际电流是多少吗？

17.小明家有一台电视机，一台洗衣机和两站照明灯，已知工作时通过他们的电流分别是200mA、1A、300mA和250mA。如果小明家电路中电流不许超过3A。这些用电器能否同时使用？

18.在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。小鸣同学试了一下，闭合开关时两灯泡均发光；断开开关时，两灯泡均熄灭。请你设法判断两灯泡的连接方式，是串联还是并联。

19.家用电冰箱主要工作部件为压缩机，冰箱室内有照明灯，压缩机与照明灯是用串联还是并联方式连接？请说出你判断的方法。

20.将一束扯成线状的塑料捆扎绳，用干净干燥的手自上而下捋，塑料绳就会向四周散开，而且捋的次数越多，下端散的越大，这是为什么？

21.写出手电筒不发光可能的原因至少三条

（1）  ________

（2）  ________

（3） ________

四、实验题

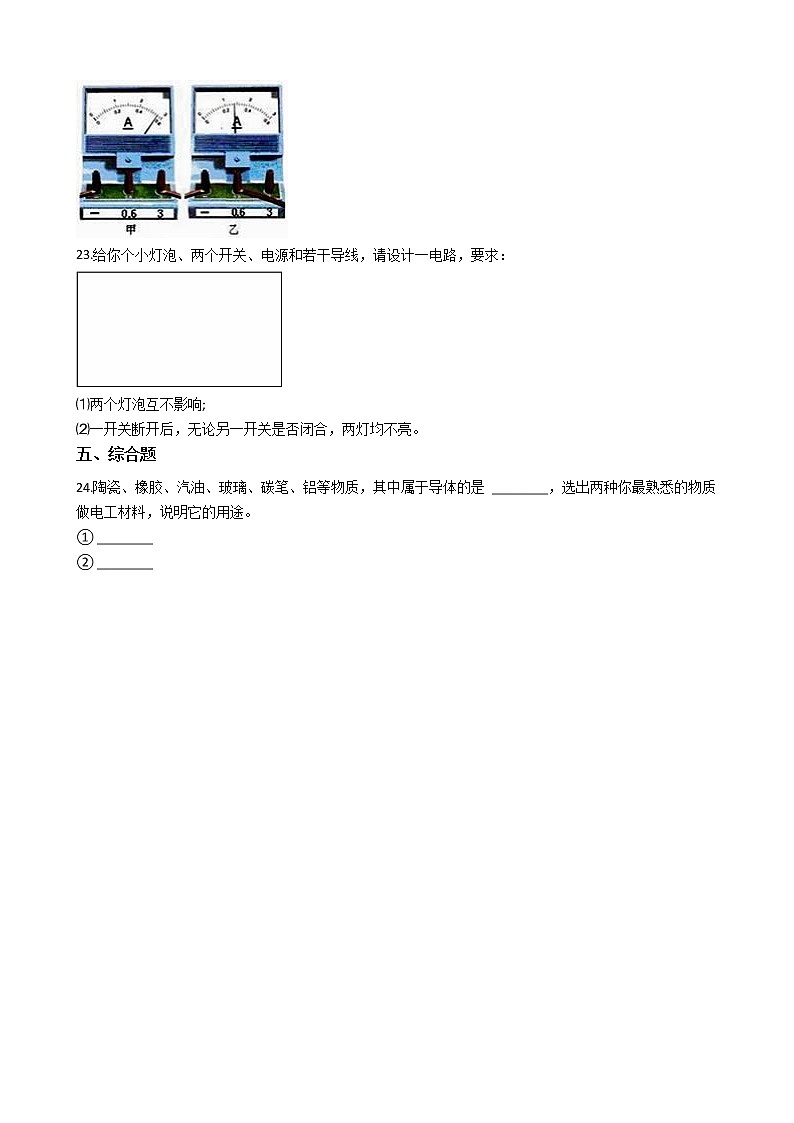

22.图甲电流表的示数为________；图乙电流表的示数为________。

23.给你个小灯泡、两个开关、电源和若干导线，请设计一电路，要求：

⑴两个灯泡互不影响;

⑵一开关断开后，无论另一开关是否闭合，两灯均不亮。

五、综合题

24.陶瓷、橡胶、汽油、玻璃、碳笔、铝等物质，其中属于导体的是 ________，选出两种你最熟悉的物质做电工材料，说明它的用途。

① ________

② ________

答案解析部分

一、单选题

1.【答案】 A

【考点】导体与绝缘体

【解析】【解答】A、人体、大地、盐水都属于导体，A符合题意；人体、盐水属于导体，而橡皮属于绝缘体，A符合题意；

B、人体、大地都属于导体，油属于绝缘体，B不符合题意；

C、金属、大地属于导体，而陶瓷属于绝缘体，C不符合题意；

D、人体、盐水属于导体，而橡皮属于绝缘体，D不符合题意。

故答案为：A。

【分析】导体：容易导电的物体叫导体.如：金属，人体，大地，酸、碱、盐的水溶液等；绝缘体：不容易导电的物体叫绝缘体.如：橡胶，玻璃，陶瓷，塑料，油，纯水等.

2.【答案】 C

【考点】电流的形成

【解析】【解答】解：A、电路中存在大量自由电子不能形成电流，必须让自由电子发生定向移动才能形成电流．故A错误；

B、电路中有电源，还必须是闭合回路，才能得到持续电流．故B错误；

C、电路中有电源，还必须是闭合回路，才能得到持续电流．故C正确；

D、电路中有电源，有灯泡，只要不是闭合电路，就不能得到持续电流．故D错误．

故选C．

【分析】电压使电路中的电荷发生定向移动，形成电流．而电源是提供电压的装置．电路中获得持续电流的条件：一是必须有电源；二是电路必须是闭合回路．

3.【答案】 C

【考点】串联电路和并联电路的辨别

【解析】【解答】把电路元件逐个顺次连接起来的电路叫串联，电流只有一条路径，各用电器互相影响。C是串联；A是短路；B和D都是并联。

故答案为：C

【分析】串联：把电路元件逐个顺次连接起来的电路，叫串联.（电路中任意一处断开，电路中都没有电流通过）；并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）

4.【答案】 D

【考点】串联电路和并联电路的辨别

【解析】【解答】由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联，所以A、B不正确。如果只有一盏灯亮，说明电路中各用电器之间互不影响，所以两盏灯一定是并联，而不是串联，所以D符合题意，C不符合题意。

故答案为：D。

【分析】串联：把电路元件逐个顺次连接起来的电路，叫串联.（电路中任意一处断开，电路中都没有电流通过）
   并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）

5.【答案】 B

【考点】电流的方向

【解析】【解答】由题意可知电子的移动方向为从灯丝到荧光屏，电子带负电，因为电流的方向与负电荷定向移动的方向相反，所以电流方向为从荧光屏到灯丝。

故答案为：B。

【分析】正电荷定向移动的方向为电流方向.

6.【答案】 B

【考点】电流的方向

【解析】【解答】丝绸摩擦过的玻璃棒带正电，缺少电子，当玻璃棒与验电器甲接触后，验电器甲也带上了正电，用带绝缘柄的金属杆将两个验电器的金属球接触时，乙验电器上自由电子向验电器甲转移，正电荷原子核并没有发生移动，因为电子带负电，所以电流方向是由甲到乙，AD不符合题意，B符合题意；规定正电荷定向移动的为电流的方向，和自由电子定向移动的方向相反，C不符合题意；

故答案为：B。

【分析】正电荷定向移动的方向为电流方向.

二、填空题

7.【答案】 240；4

【考点】电流和电流的单位换算

【解析】【解答】∵

故答案为：(1). 240    (2). 4

【分析】电流单位的换算是1A  =  10 3  m  A，1  m  A  =  10 3  μ  A。

8.【答案】 电源；开关；导线；用电器；电源；用电器

【考点】电路的构成及电路图

【解析】【解答】电路是由电源、用电器，开关和导线组成的。电池、发电机是电源，都是提供电能的装置；灯泡、电铃等是用电器，它们都是消耗电能的。

故答案为：(1). 电源    (2). 开关    (3). 导线    (4). 用电器    (5). 电源    (6). 用电器

【分析】组成电路的基本元件是电源、开关、导线和用电器.

9.【答案】 0.1

【考点】串联电路的电流规律

【解析】【解答】节日小彩灯是“串联”的。由于串联电路中，电路中处处电流相等，第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为0.1A.
​故答案为：0.1.

【分析】在串联电路中电流处处相等.

10.【答案】 S；S2、S3；0.25；0.25；S2、S3；S；0.45

【考点】电路的三种状态，电流的测量及电流表的使用

【解析】【解答】（1）要使两灯泡串联，则应将两灯泡首尾相连接到电源两端，则由图可知只能闭合S，断开S2、S3才能实现两电阻的串联；此时电流表测量串联电路电流，由于串联电路处处电流相等，因此通过L1、L2的电流都为0.25A；（2）要使两电阻并联，则应让电流从同一导线流入两电阻中再汇合在同一导线中流入电源负极，则只能闭合S2、S3  ， 断开S；此时电流表测量干路电流，由于并联电路干路电流等于支路电流之和，所以通过L2的电流为：0.8A﹣0.35A=0.45A．

故答案为：S；S2、S3；0.25；0.25；S2、S3；S；0.45．

【分析】当电路中闭合不同的开关形成的电路不同，电流表的使用要与用电器串联.

11.【答案】 =

【考点】串联电路的电流规律

【解析】【解答】虽然B处导线的直径大于A处导线的直径，但两处导线是串联在一起的，根据串联电路的电流特点可知，通过它们的电流相等；即 ．

故答案为：=．

【分析】在串联电路中，电流处处相等.

12.【答案】 电荷

【考点】两种电荷

【解析】【解答】塑料和油属于不同物质，相互摩擦出现一个物体带正电，一个物体带负电现象，由于塑料是绝缘体，不能把电荷及时导向大地，两者放电出现电火花，容易引燃塑料桶中的油．

故答案是：电（或电荷）．

【分析】不同的物体对电子的束缚能力不同，不同的物体相互摩擦时会形成电荷的移动，使物体带电.

13.【答案】 负；吸引

【考点】电荷间的相互作用规律

【解析】【解答】因为A与带正电的C相互吸引，说明A、C带异种电荷，所以A带负电；而A与B相互排斥，说明A和B带同种电荷，所以B带负电；B带负电，而C带正电，所以B与C带异种电荷而相互吸引．

故答案为：负；吸引．

【分析】电荷间的作用规律是同种电荷相斥，异种电荷相吸.

14.【答案】 闭合；通路；断开；断路

【考点】电路的三种状态

【解析】【解答】我们平时在“开灯”时，实际上就是开关闭合，使电路形成通路；“关灯”时，实际上就是将开关断开，使电路形成开路．

故答案为：(1). 闭合    (2). 通路    (3). 断开    (4). 断路

【分析】平时说的“开灯”是使灯泡工作，即电路接通，开关闭合.

15.【答案】 电流表量程选大了；电流表量程选小了

【考点】电流的测量及电流表的使用

【解析】【解答】用电流表测电流时，发现电流表指针偏转较小，这是因为电流表量程选大了；如果指针偏转右侧没有刻度的地方，这是因为被测电流超过量程，电流表量程选小了。

故答案为：  (1). 电流表量程选大了    (2). 电流表量程选小了

【分析】使用电流表时，量程选的较大指针偏转较小，量程选的较小，指针偏转较大.

三、简答题

16.【答案】 断开开关，将连接在正负接线柱上的导线位置互换,0.48A

【考点】电流的测量及电流表的使用

【解析】【解答】小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，说明正负接线柱接反了，应该断开开关，将连接在正负接线柱上的导线位置互换；他从0---3A读的数是2.4A,说明指在了第24个小格子，如果按0---0.6A的量程，每小格0.02A，所以应是0.48A.

故答案为：断开开关，将连接在正负接线柱上的导线位置互换，0.48A

【分析】电流表使用时要正入负出，若接反，指针反向偏转，电流表的大小量程的倍数关系是5倍.

17.【答案】 I=0.2A+1A+0.3A+0.25A=1.75A @ 1.75A＜3A @ 可以同时使用

【考点】并联电路的电流规律

【解析】【解答】这些用电器同时使用的电流为 ，因为1.75A＜3A，所以可以同时使用。

故答案为：I=0.2A+1A+0.3A+0.25A=1.75A  @ 1.75A＜3A   @ 可以同时使用

【分析】家用电器中各用电器是并联的，并联电路中干路的电流等于各支路电流之和.

18.【答案】 取下一盏小灯，闭合开关，如果另一盏亮，是并联的，如果另一盏不亮，是串联的。

【考点】电路的基本连接方式

【解析】【解答】在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响．因此，在不拆开桌面的情况下，可以拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．

故答案为：取下一个灯泡，再闭合开关，若另一灯熄灭则两灯串联；若另一盏灯仍然发光，则两个小灯泡是并联的．

【分析】根据串联电路和并联电路的区别判断，串联电路互相影响，并联电路各用电器互不影响.

19.【答案】 打开冰箱门，照明灯亮，压缩机有时工作有时不工作，说明是并联的

【考点】电路的基本连接方式

【解析】【解答】因为压缩机和照明灯可以单独工作，互不影响，所以冰箱内的压缩机与照明灯的连接方式是并联；

故答案为：打开冰箱门，照明灯亮，压缩机有时工作有时不工作，说明是并联的

【分析】并联电路的特点是各用电器互不影响.

20.【答案】 同种电荷互相排斥

【考点】两种电荷，电荷间的相互作用规律

【解析】【解答】因为用清洁干燥的手自上而下地捋，因摩擦而使塑料绳带上同种电荷，同种电荷互相排斥，故塑料绳向四周散开；捋的次数越多，塑料绳带的电荷量越多，排斥力越大，故散开得越大．

故答案为：同种电荷互相排斥

【分析】摩擦可以起电，同种电荷相互排斥.

21.【答案】 （1）电池没电了
（2）灯泡坏了
（3）开关接触不良

【考点】电路的三种状态

【解析】【解答】手电筒闭合开关后不发光，灯泡不亮的原因：灯丝断了，没有电流通过灯的灯丝，所以灯不亮；电池供电不足，通过灯的电流太小，灯的实际功率太小，不能发光；灯泡被短路，无电流通过灯泡，所以灯不亮．开关接触不良，没有电流通过灯的灯丝，所以灯不亮；

故答案为：(1). 电池没电了    (2). 灯泡坏了    (3). 开关接触不良

【分析】灯泡不工作的原因是电路没接通，或电源电压不足.

四、<b >实验题

22.【答案】 2.8A；0.28A

【考点】电流的测量及电流表的使用

【解析】【解答】甲图中，电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，电流为2.8A．乙图中，电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A．

故答案为：  (1). 2.8A    (2). 0.28A

【分析】根据电流表的量程和分度值，根据指针的位置读取电流的大小.

23.【答案】 解：如图所示：

【考点】根据实物图画电路图

【解析】【解答】由题可知，两灯泡并联，一开关S1控制整个电路，S2控制L2  ， 所以电路图如图所示：

．

【分析】并联电路互不影响，干路开关控制整个电路，支路开关只控制本支路的用电器.

五、综合题

24.【答案】 碳笔、铝；铝做导线；橡胶做导线的绝缘皮

【考点】导体与绝缘体

【解析】【解答】容易导电的物体叫导体，不容易导电的物体叫绝缘体；陶瓷、橡胶、汽油、玻璃、炭笔、铝等物质中，陶瓷、橡胶、汽油、玻璃都是很好的绝缘体；绝缘体中的橡胶，常用在电线的外包装上，用来起到绝缘保护的作用；在同等情况下，铝的电阻较小，常用做输电导线；

故答案为：(1). 碳笔、铝    (2). 铝做导线    (3). 橡胶做导线的绝缘皮

【分析】容易导电的物体是导体，不容易导电的物体是绝缘体.
