2022中考物理杠杆力臂作图中最小力问题知识点专练

这是一份2022中考物理杠杆力臂作图中最小力问题知识点专练，共9页。试卷主要包含了作图题等内容，欢迎下载使用。

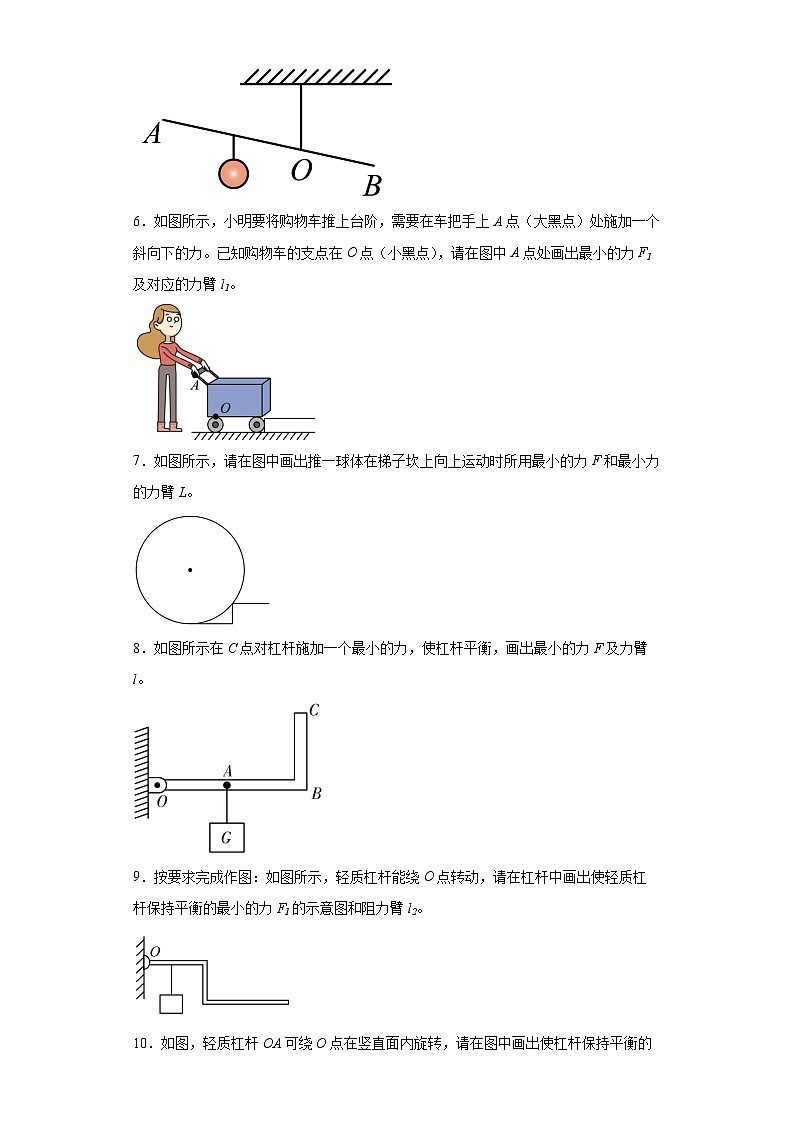

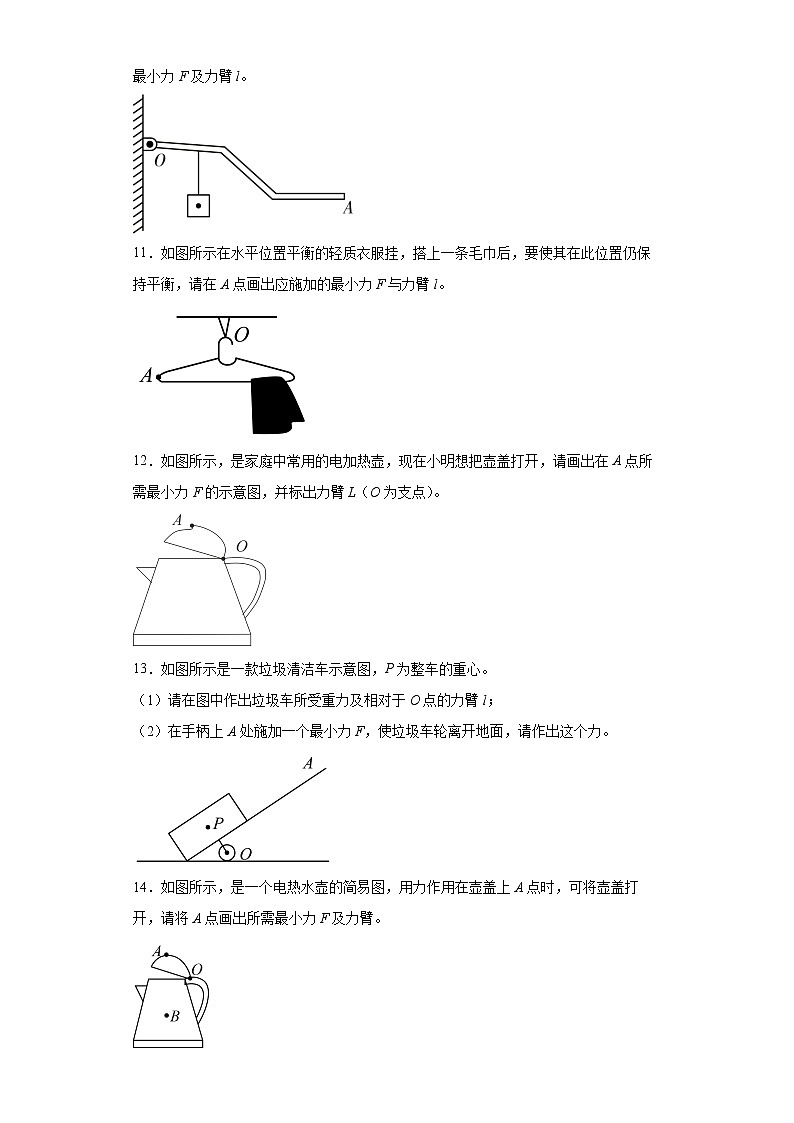

2022中考物理 杠杆力臂作图中最小力问题知识点专练 一、作图题1．如图所示，杠杆在力F1、F2的作用下处于平衡状态，力F1是使杠杆平衡所用最小的力，请在图中画出力F1的示意图及F2的力臂。2．请按要求完成下面作图题，如图杠杆在力F1、F2的作用下处于静止状态，请在图中作出F2的力臂l2和维持杠杆平衡的最小的力的F1。3．在图中，画出杠杆AB在图示位置静止时最小力F的示意图及物体对杠杆拉力的力臂l。4．如下图，重为G的物体在力F的作用下被缓慢提起，请在图中作出最小的力F和对应的力臂。5．如图，轻质杠杆AB可绕O点转动，请在图中画出使杠杆保持平衡的最小力F的示意图并画图该力的力臂l。6．如图所示，小明要将购物车推上台阶，需要在车把手上A点（大黑点）处施加一个斜向下的力。已知购物车的支点在O点（小黑点），请在图中A点处画出最小的力F1及对应的力臂l1。7．如图所示，请在图中画出推一球体在梯子坎上向上运动时所用最小的力F和最小力的力臂L。8．如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F及力臂l。9．按要求完成作图：如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F1的示意图和阻力臂l2。10．如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出使杠杆保持平衡的最小力F及力臂l。11．如图所示在水平位置平衡的轻质衣服挂，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂l。12．如图所示，是家庭中常用的电加热壶，现在小明想把壶盖打开，请画出在A点所需最小力F的示意图，并标出力臂L（O为支点）。13．如图所示是一款垃圾清洁车示意图，P为整车的重心。（1）请在图中作出垃圾车所受重力及相对于O点的力臂l；（2）在手柄上A处施加一个最小力F，使垃圾车轮离开地面，请作出这个力。14．如图所示，是一个电热水壶的简易图，用力作用在壶盖上A点时，可将壶盖打开，请将A点画出所需最小力F及力臂。15．如图所示，搭在台阶上的长木板ABC自重不计，AB中点位置放着一个重物，若要在C点用最小的力将重物抬起，请在图中画出最小动力F的示意图，及对应的动力臂L。16．在如图所示的杠杆上的B点挂一重物，对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。试画出这个力F1的示意图和力臂l1。17．如图所示，请画的杠杆平衡时作用在B点最小的力F和这个力的力臂L。（图中O为支点）18．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。19．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。20．如图所示的杠杆AOB，在杠杆A端挂一重物G，要求在B点施加一个最小的力，使杠杆在如图所示的位置平衡，请画出需要施加的最小的力F的示意图，并标出最小力的力臂L。21．如图所示是一种活塞式抽水机，手动抽水机打水时，其中O点为支点，请在图中画出作用在杠杆上（A点为力的作用点）最小的动力和阻力的力臂。
