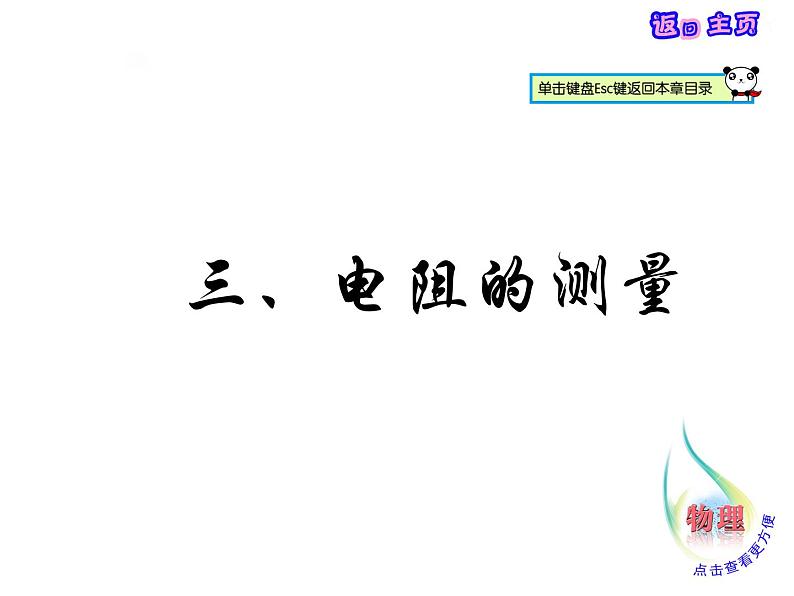

物理九年级全册第3节 电阻的测量备课ppt课件

这是一份物理九年级全册第3节 电阻的测量备课ppt课件，共23页。PPT课件主要包含了有办法测量吗，电流表，电压表，研究方法组合法，反馈练习一，反馈练习二等内容，欢迎下载使用。

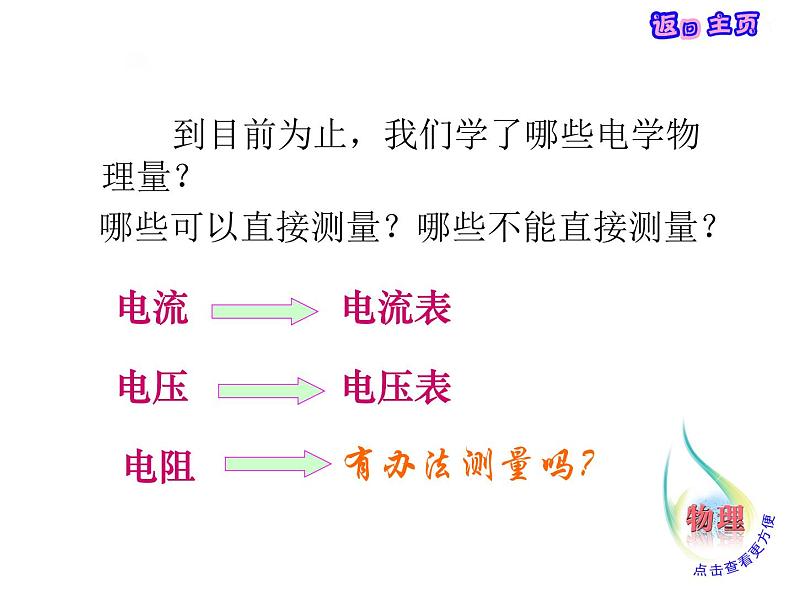

到目前为止，我们学了哪些电学物理量？
哪些可以直接测量？哪些不能直接测量？

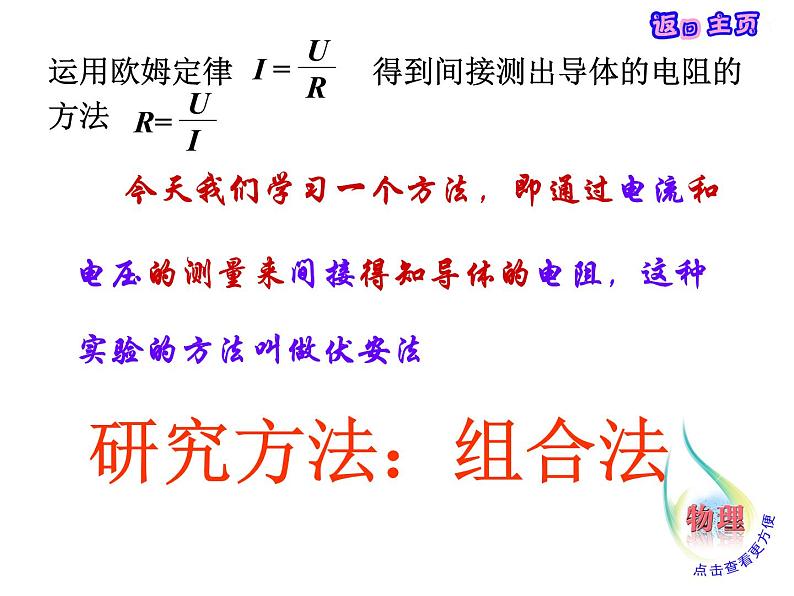

今天我们学习一个方法，即通过电流和电压的测量来间接得知导体的电阻，这种实验的方法叫做伏安法
运用欧姆定律 得到间接测出导体的电阻的方法
　　　　　　用电压表、电流表间接测电阻
　　　　　　电源、电压表、电流表、滑动变阻器、　　　　　　开关、导线、待测电阻。

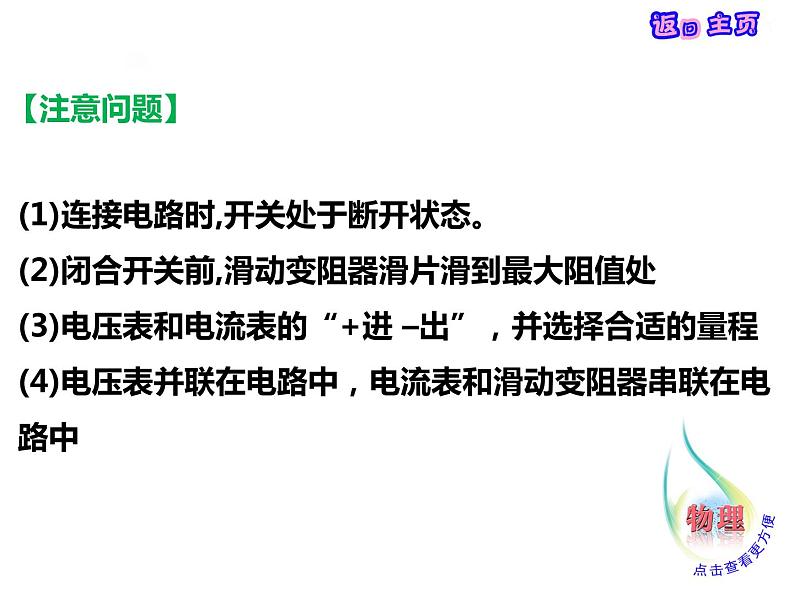

(1)连接电路时,开关处于断开状态。(2)闭合开关前,滑动变阻器滑片滑到最大阻值处(3)电压表和电流表的“+进 –出”，并选择合适的量程(4)电压表并联在电路中，电流表和滑动变阻器串联在电路中
（1）按电路图连接实物，调节滑动变阻器滑片到阻值最大端。（2）闭合开关，调节滑动变阻器的滑片至适当位置，使电阻两端电压为3V，记录电流表示数，填表。（3）调节滑动变阻器的滑片，使电阻两端电压分别为 2V、1V，重复上述实验。
用描点法画出定值电阻R 的I-U 图象
其中K 斜率--常数，
在U/I 图像中斜率对应的U/I =R
不随着U,I 的变化而变化。
2、导体的电阻是导体本身的一种特性，
与导体两端的电压和通过导体的电流无关。
想想议议： 在上述测量中，电流表和电压表分别用来测量通过定值电阻的电流I和它两端的电压U，电路中的变阻器有什么作用？
对于不变化的量，多次测量求平均值来减小误差。
1.根据欧姆定律可得R=U/I，关于这个关系式，下列说法正确的是（ ）A导体两端的电压越大，导体的电阻越大B通过导体的电流越大，导体的电阻越小C导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D导体的电阻与导体两端的电压和通过导体的电流的变化无关2.在“伏安法测电阻”实验中：(1)如下图所示是某同学连接的实物电路图，但电路中有一根导线连接错误，请你在错的线上打叉并改正过来。
伏安法测定值电阻的阻值
（1）按电路图连接实物，调节滑动变阻器滑片到阻值最大端。（2）闭合开关，调节滑动变阻器的滑片至适当位置，使小 灯泡两端电压为3V，记下电流表的示数，填在表格中。（3）调节滑动变阻器的滑片，使小灯泡两端的电压分别为 2.5V 1.5V，重复上述实验。并求出每一次灯泡的电阻值。
实验探究:伏安法测小灯泡电阻的阻值
用描点法画出小灯泡电阻R 的I-U 图象
随着小灯泡两端电压增大，灯泡变亮，灯丝的温度升高，灯泡电阻增大。
【比较】定值电阻和小灯泡电阻的I-U 图像， 你归纳结论是什么？
对于变化的量，则是在多组数据中寻找普遍存在的规律。--小灯泡的电阻随温度的升高而增大
想想议议： 在上述测量中，电流表和电压表分别用来测量通过灯泡的电流I和它两端的电压U，电路中的变阻器有什么作用？
　1 小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω。
　2 在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是( )　　A．电流表烧坏，电压表示数为0　　B．小灯泡烧坏　　C．电流表示数为0，电压表示数为电源电压值　 　D．电流表示数为0，电压表示数为0
组合法、等价变换法、比较法
1. 能正确显示灯泡电阻图像的是（ ）
2. 由图像可知（ ）A . R1>R2 B . R1
