初中物理人教版九年级全册第2节 欧姆定律评课课件ppt

这是一份初中物理人教版九年级全册第2节 欧姆定律评课课件ppt，共26页。PPT课件主要包含了2欧姆定律，欧姆定律，例题1，例题2，例题3，1A×100Ω，等效替代法，串联分压，UIR，R串＝R1＋R2等内容，欢迎下载使用。

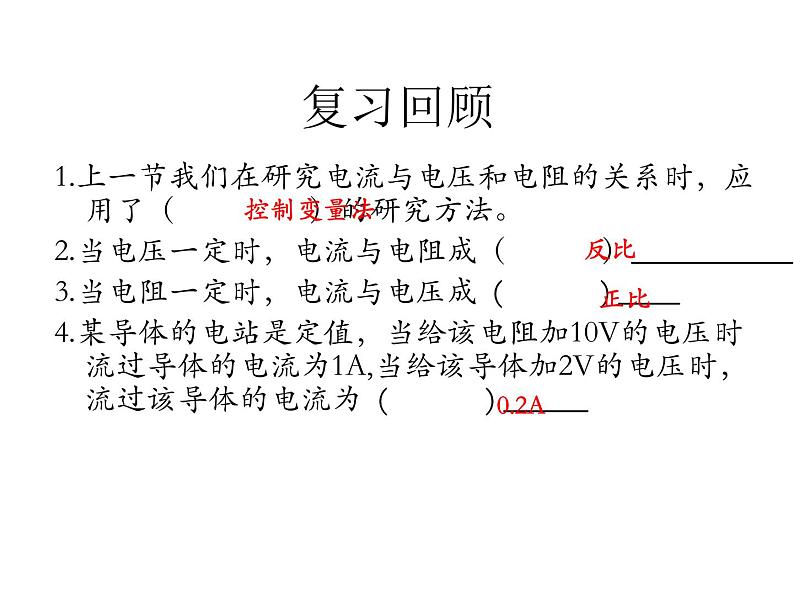

1.上一节我们在研究电流与电压和电阻的关系时，应用了（ ）的研究方法。2.当电压一定时，电流与电阻成（ ） 3.当电阻一定时，电流与电压成 ( ) 4.某导体的电站是定值，当给该电阻加10V的电压时流过导体的电流为1A,当给该导体加2V的电压时，流过该导体的电流为 ( )

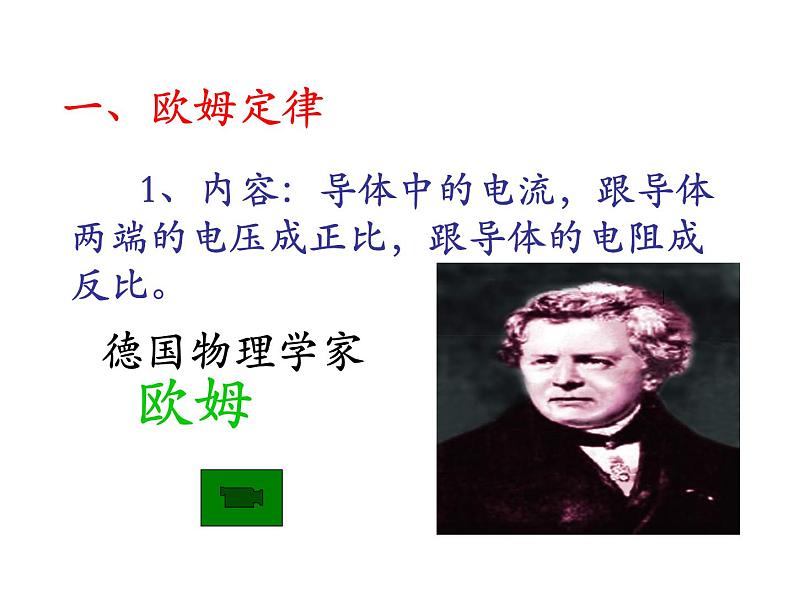

1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
德国物理学家 欧姆

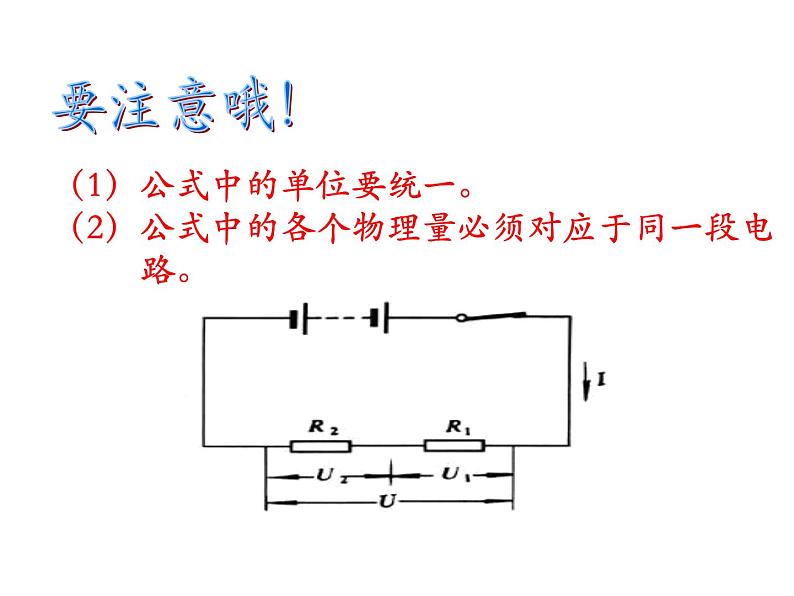

（1）公式中的单位要统一。（2）公式中的各个物理量必须对应于同一段电 路。

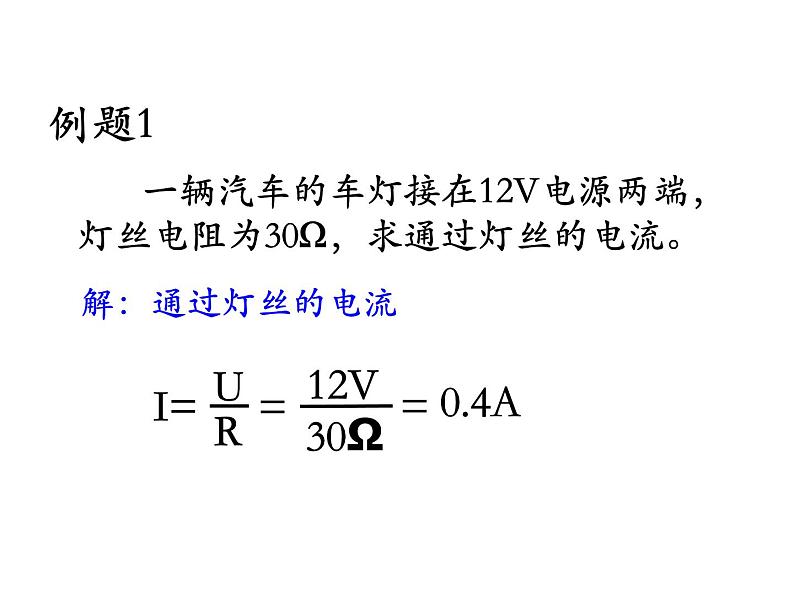

一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。
解：通过灯丝的电流

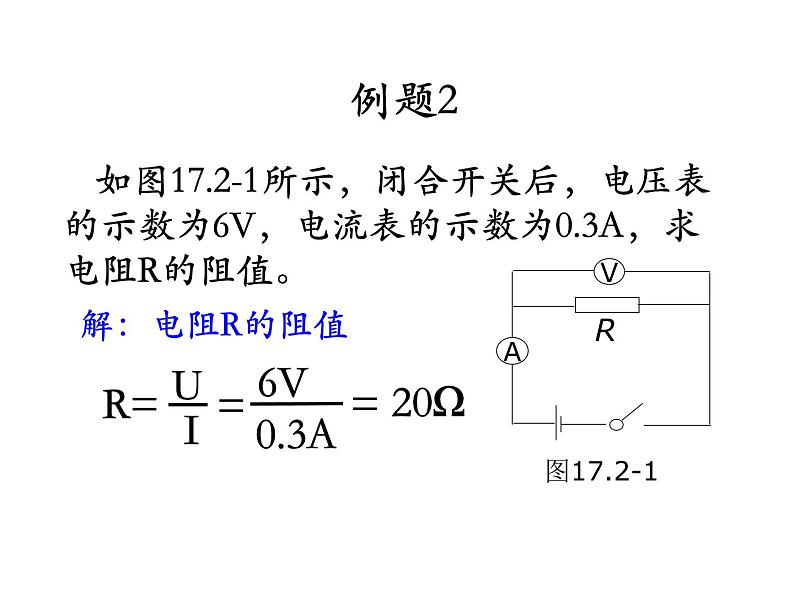

如图17.2-1所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R的阻值。
一个熨斗的电阻是0.1KΩ,使用时流过的电流是2.1A，加在电熨斗上的电压是多少？
解：加在电熨斗上的电压
科学世界：酒精浓度检测仪
酒精浓度测试仪，用于现场测试司机是否酒后驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小。

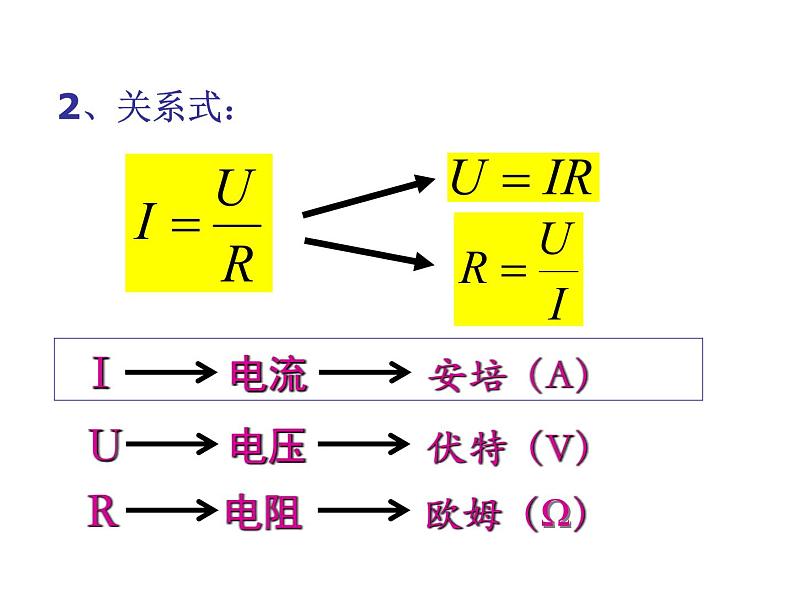

一、欧姆定律1、定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2、关系式：（1）公式中的单位要统一。（2）公式中的各个物理量必须对应于同一段电路。
A、当导体两端电压为零时，导体电阻也为零。B、导体两端的电压越大，导体的电阻也越大C、导体中的电流越大，导体的电阻也越大。D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。
1、关于欧姆定律，下列说法正确的是( )
　 2、 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
灯泡两端的电压UL=ILRL =0.6 A×20 Ω =12 V
解：通过灯泡的电流IL=I=0.6 A
3、 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以在同一段电路中“电阻与电压成正比，与电流成反比”这种说法是错误的。
你还记得串、并联电路中，电压、电流的规律吗？那么，电阻串、并联时，总电阻又有什么规律呢？
电阻串联相当于增大导体的长度。
串联总电阻比任何一个分电阻都大。
电阻并联相当于增大导体的横截面积。
并联总电阻比任何一个分电阻都小。
1、串联电路的总电阻与分电阻的关系
由欧姆定律变形公式可得：U1=IR1 U2=IR2 U总=IR总 串联电路中：U总=U1+U2
结论：串联电路的总电阻比任何一个分电阻都大。
电阻的串联(理论推导)
串联电路分压跟电阻成正比
结论：并联电路的总电阻比任何一个分电阻都小。
电阻的并联(理论推导)
2、并联电路的总电阻与分电阻的关系
∵U1=U2，U1=I1 R1 ，U2=I 2R2
∴I1 R1=I 2R2
结论：并联电路各支路电流之比等于电阻的反比
1、串联电路的总电阻等于各串联电阻之和。
2、并联电路的总电阻的倒数等于各并联电阻倒数之和。
n个阻值相同的电阻R0串联，总电阻
n个阻值相同的电阻 R0并联，总电阻
1.已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？
2.把10Ω的电阻和20Ω的电阻串联起来，接在电压是6伏特的电源上，求这个电路中的电流。
3.如图电路中，电路两端电压U=27 V，两电阻R1=6 Ω，R2=3 Ω，求每个电阻两端的电压.
