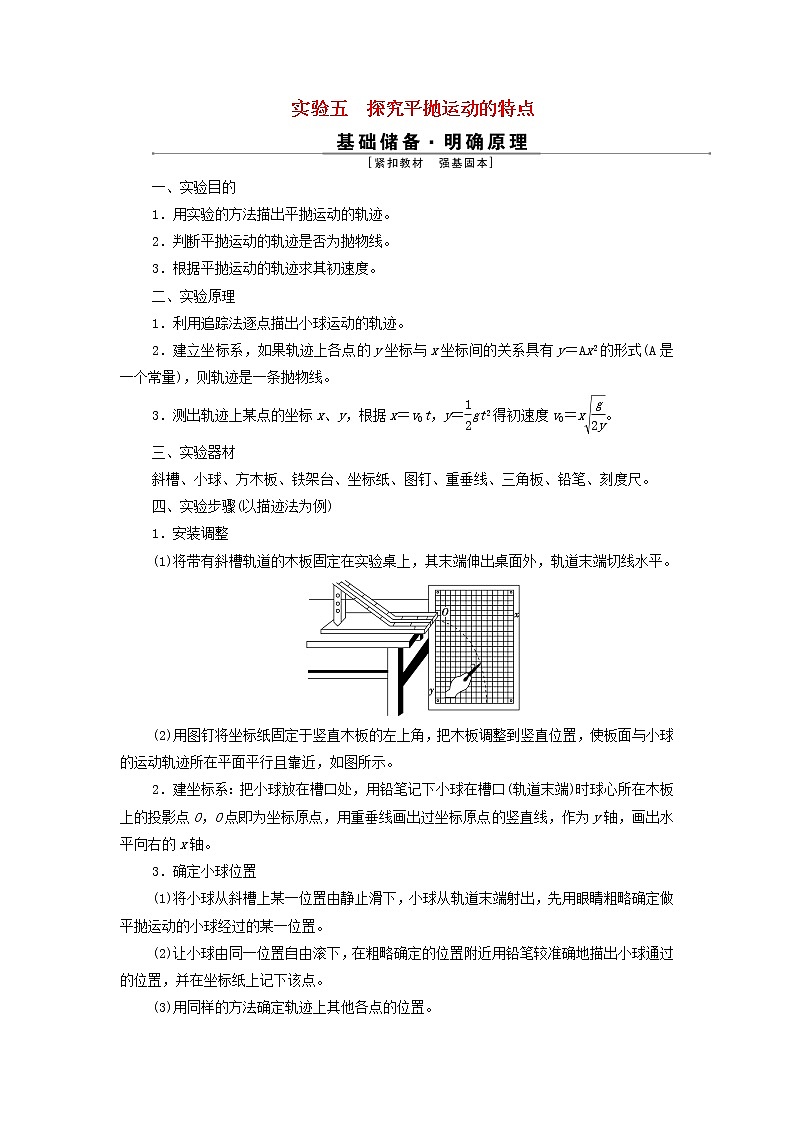

实验五　探究平抛运动的特点

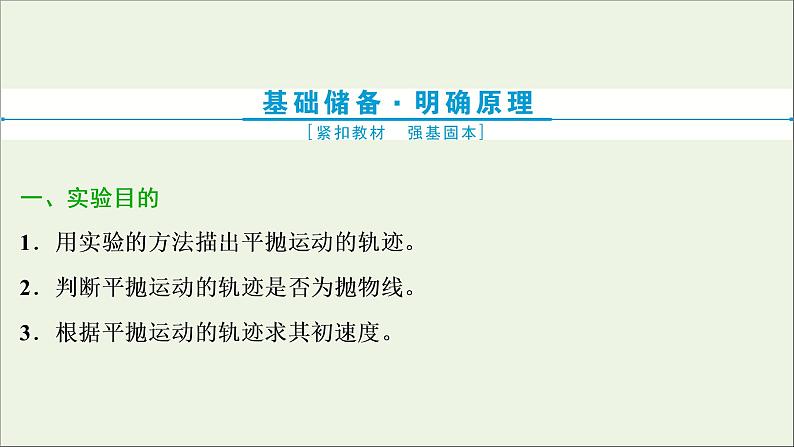

一、实验目的

1．用实验的方法描出平抛运动的轨迹。

2．判断平抛运动的轨迹是否为抛物线。

3．根据平抛运动的轨迹求其初速度。

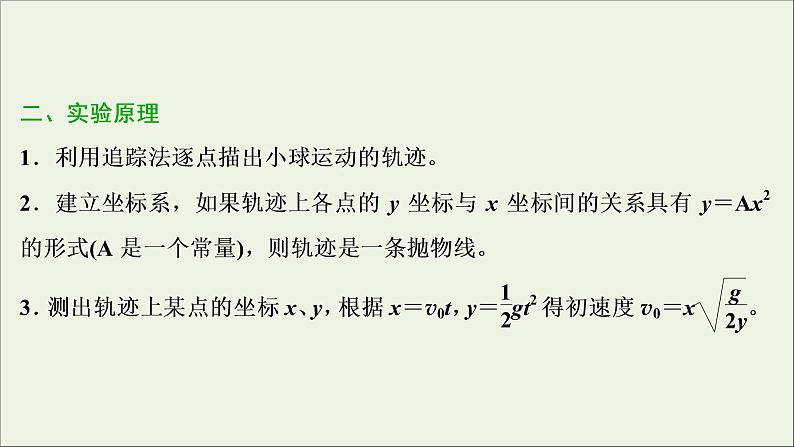

二、实验原理

1．利用追踪法逐点描出小球运动的轨迹。

2．建立坐标系，如果轨迹上各点的y坐标与x坐标间的关系具有y＝Ax2的形式(A是一个常量)，则轨迹是一条抛物线。

3．测出轨迹上某点的坐标x、y，根据x＝v0t，y＝gt2得初速度v0＝x。

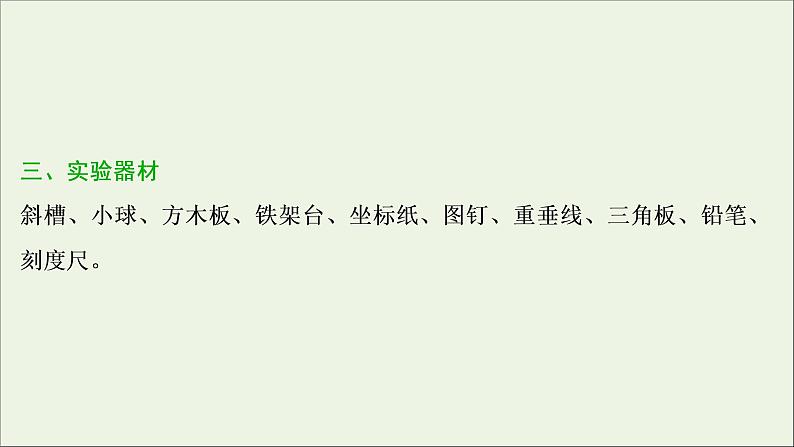

三、实验器材

斜槽、小球、方木板、铁架台、坐标纸、图钉、重垂线、三角板、铅笔、刻度尺。

四、实验步骤(以描迹法为例)

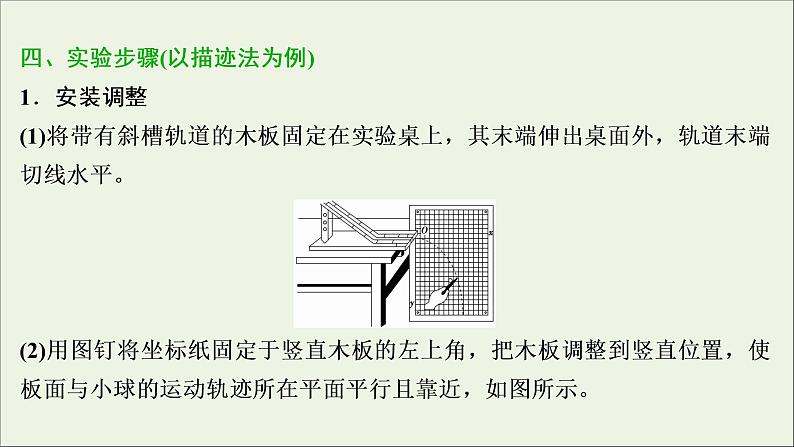

1．安装调整

(1)将带有斜槽轨道的木板固定在实验桌上，其末端伸出桌面外，轨道末端切线水平。

(2)用图钉将坐标纸固定于竖直木板的左上角，把木板调整到竖直位置，使板面与小球的运动轨迹所在平面平行且靠近，如图所示。

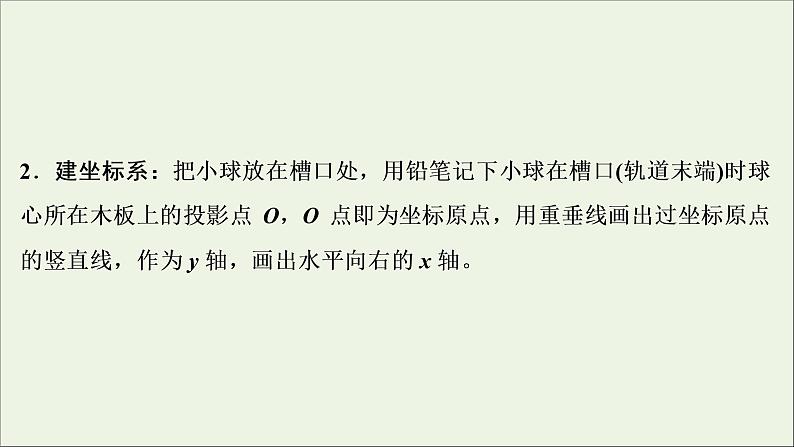

2．建坐标系：把小球放在槽口处，用铅笔记下小球在槽口(轨道末端)时球心所在木板上的投影点O，O点即为坐标原点，用重垂线画出过坐标原点的竖直线，作为y轴，画出水平向右的x轴。

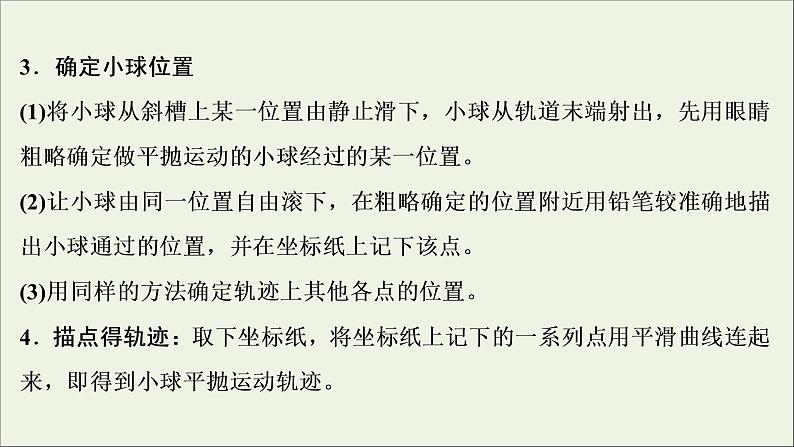

3．确定小球位置

(1)将小球从斜槽上某一位置由静止滑下，小球从轨道末端射出，先用眼睛粗略确定做平抛运动的小球经过的某一位置。

(2)让小球由同一位置自由滚下，在粗略确定的位置附近用铅笔较准确地描出小球通过的位置，并在坐标纸上记下该点。

(3)用同样的方法确定轨迹上其他各点的位置。

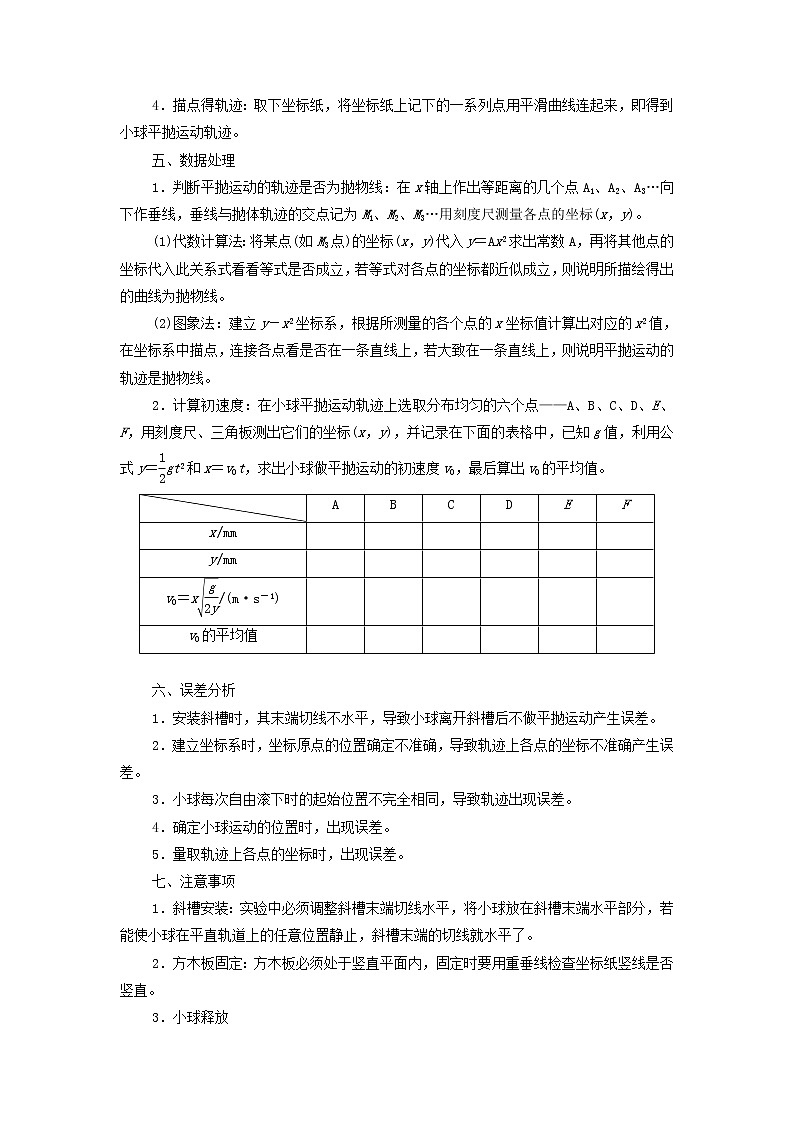

4．描点得轨迹：取下坐标纸，将坐标纸上记下的一系列点用平滑曲线连起来，即得到小球平抛运动轨迹。

五、数据处理

1．判断平抛运动的轨迹是否为抛物线：在x轴上作出等距离的几个点A1、A2、A3…向下作垂线，垂线与抛体轨迹的交点记为M1、M2、M3…用刻度尺测量各点的坐标(x，y)。

(1)代数计算法：将某点(如M3点)的坐标(x，y)代入y＝Ax2求出常数A，再将其他点的坐标代入此关系式看看等式是否成立，若等式对各点的坐标都近似成立，则说明所描绘得出的曲线为抛物线。

(2)图象法：建立y－x2坐标系，根据所测量的各个点的x坐标值计算出对应的x2值，在坐标系中描点，连接各点看是否在一条直线上，若大致在一条直线上，则说明平抛运动的轨迹是抛物线。

2．计算初速度：在小球平抛运动轨迹上选取分布均匀的六个点——A、B、C、D、E、F，用刻度尺、三角板测出它们的坐标(x，y)，并记录在下面的表格中，已知g值，利用公式y＝gt2和x＝v0t，求出小球做平抛运动的初速度v0，最后算出v0的平均值。

六、误差分析

1．安装斜槽时，其末端切线不水平，导致小球离开斜槽后不做平抛运动产生误差。

2．建立坐标系时，坐标原点的位置确定不准确，导致轨迹上各点的坐标不准确产生误差。

3．小球每次自由滚下时的起始位置不完全相同，导致轨迹出现误差。

4．确定小球运动的位置时，出现误差。

5．量取轨迹上各点的坐标时，出现误差。

七、注意事项

1．斜槽安装：实验中必须调整斜槽末端切线水平，将小球放在斜槽末端水平部分，若能使小球在平直轨道上的任意位置静止，斜槽末端的切线就水平了。

2．方木板固定：方木板必须处于竖直平面内，固定时要用重垂线检查坐标纸竖线是否竖直。

3．小球释放

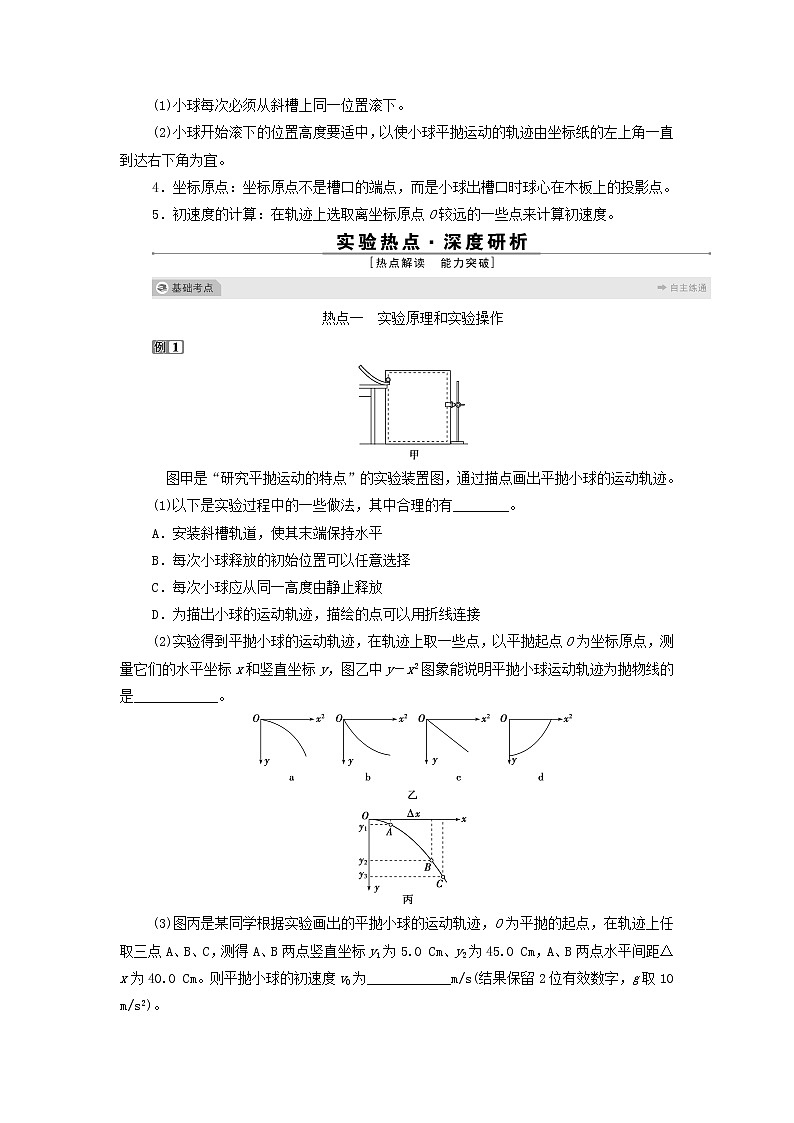

(1)小球每次必须从斜槽上同一位置滚下。

(2)小球开始滚下的位置高度要适中，以使小球平抛运动的轨迹由坐标纸的左上角一直到达右下角为宜。

4．坐标原点：坐标原点不是槽口的端点，而是小球出槽口时球心在木板上的投影点。

5．初速度的计算：在轨迹上选取离坐标原点O较远的一些点来计算初速度。

热点一　实验原理和实验操作

　图甲是“研究平抛运动的特点”的实验装置图，通过描点画出平抛小球的运动轨迹。

(1)以下是实验过程中的一些做法，其中合理的有________。

A．安装斜槽轨道，使其末端保持水平

B．每次小球释放的初始位置可以任意选择

C．每次小球应从同一高度由静止释放

D．为描出小球的运动轨迹，描绘的点可以用折线连接

(2)实验得到平抛小球的运动轨迹，在轨迹上取一些点，以平抛起点O为坐标原点，测量它们的水平坐标x和竖直坐标y，图乙中y－x2图象能说明平抛小球运动轨迹为抛物线的是____________。

(3)图丙是某同学根据实验画出的平抛小球的运动轨迹，O为平抛的起点，在轨迹上任取三点A、B、C，测得A、B两点竖直坐标y1为5.0 Cm、y2为45.0 Cm，A、B两点水平间距Δx为40.0 Cm。则平抛小球的初速度v0为____________m/s(结果保留2位有效数字，g取10 m/s2)。

[解析]　(1)安装斜槽轨道时，必须使其末端保持水平，保证小球离开轨道后水平飞出。为了描下轨迹上的多个点，实验须重复多次，但每次小球平抛的初速度必须相同，所以每次小球应从同一高度由静止释放。描绘轨迹时，应该用平滑的曲线把描的点连接起来。A、C正确。

(2)若轨迹为抛物线，则轨迹方程为y＝kx2，即y与x2成正比。C正确。

(3)设从O运动到A、B两点所用时间分别为tA、tB，

由y＝gt2得tA＝0.1 s，tB＝0.3 s

v0＝＝ m/s＝2.0 m/s。

[答案]　(1)AC　(2)C　(3)2.0

【对点练1】　(1)在做“研究平抛运动的特点”实验时，除了木板、小球、斜槽、铅笔、图钉之外，下列器材中还需要的有________。

A．游标卡尺　　 B．秒表　

C．坐标纸　　　　　 　　　 D．天平

E．弹簧测力计　 F．重垂线

(2)实验中，下列说法正确的是________。

A．应使小球每次从斜槽上相同的位置自由滑下

B．斜槽轨道必须光滑

C．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些

D．斜槽轨道末端切线可以不水平

(3)引起实验结果偏差较大的原因可能是________。

A．安装斜槽时，斜槽末端切线方向不水平

B．确定Oy轴时，没有用重垂线

C．斜槽不是绝对光滑的，有一定摩擦

D．空气阻力对小球运动有较大影响

解析：(1)实验中需要在坐标纸上记录小球的位置，描绘小球的运动轨迹，需要利用重垂线确定坐标轴的y轴。故C、F是需要的。

(2)使小球从斜槽上同一位置滚下，才能保证每次的轨迹相同，A正确；斜槽没必要必须光滑，只要能使小球飞出的初速度相同即可，B错误；实验中记录的点越多，轨迹越精确，C正确；斜槽末端必须水平，才能保证小球离开斜槽后做平抛运动，D错误。

(3)小球从斜槽末端飞出时，斜槽切线不水平，y轴方向不沿竖直方向，空气阻力对小球运动有较大影响，都会影响小球的运动轨迹或计数点的坐标值，从而引起较大的实验误差，而斜槽不绝对光滑只会影响小球平抛的初速度大小，不会影响实验结果偏差大小，故A、B、D正确。

答案：(1)CF　(2)AC　(3)ABD

　(2020·新高考天津卷)某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边AB与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。

(1)为了正确完成实验，以下做法必要的是________。

A．实验时应保持桌面水平

B．每次应使钢球从静止开始释放

C．使斜面的底边AB与桌边重合

D．选择对钢球摩擦力尽可能小的斜面

(2)实验小组每次将木板向远离桌子的方向移动0.2 m，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为15.0 Cm、25.0 Cm、35.0 Cm，示意如图2。重力加速度g取10 m/s2，钢球平抛的初速度为________m/s。

(3)图1装置中，木板上悬挂一条铅垂线，其作用是

______________________________________________________________。

[解析]　(1)钢球从桌面飞出，必须使钢球初速度沿水平方向，做平抛运动，故需要保持桌面水平，A正确；钢球必须每次从同一位置由静止滚下，这样才能使每次做平抛运动的初速度相同，B正确；斜面底边AB不可与桌边重合，若重合，钢球到达斜面底边后，将不再做平抛运动，C错误；钢球所受斜面的摩擦力大小对实验没有影响，只要保证每次钢球从桌边开始做初速度相同的平抛运动即可，D错误。

(2)设每次木板向远离桌子的方向移动的距离为x，相邻两落点的竖直间距差为Δy，间隔时间为T，则由匀加速直线运动规律有Δy＝gT2，可得T＝＝0.1 s，故初速度v0＝＝2 m/s。

(3)在实验中要保持木板处于竖直状态，悬挂铅垂线，便于将木板调整到竖直平面。

[答案]　(1)AB　(2)2　(3)方便将木板调整到竖直平面

【对点练2】　(2020·大庆实验中学开学考试)在做“研究平抛物体的运动”实验时，为了能较准确地描绘运动轨迹，下面列出了一些操作要求：

(1)将你认为正确的选项前面的字母填在横线上______。A.通过调节使斜槽的末端保持水平

B．每次释放小球的位置必须不同

C．每次必须由静止释放小球

D．用铅笔记录小球位置时，每次必须严格地等距离下降

E．小球运动时不应与木板上的白纸(或方格纸)相接触

F．将球的位置记录在纸上后，取下纸，用直尺将点连成折线

(2)如图所示，这是一小球做平抛运动的闪光照相照片的一部分，图中背景方格的边长均为5 Cm，如果取g取10 m/s2，那么：

①照相机的闪光频率是____________Hz；

②小球经过B点时的速度大小是____________m/s。

解析：(1)调节使斜槽末端保持水平，是为了保证小球做平抛运动，故A正确；要画同一运动的轨迹，必须每次释放小球的位置相同，且由静止释放，以保证获得相同的初速度，故B错误，C正确；平抛运动的竖直分运动是自由落体运动，在相同时间里，位移越来越大，因此木条(或凹槽)下降的距离不应是等距的，故D错误；平抛运动的物体在同一竖直面内运动，固定白纸的木板必须调节成竖直，小球运动时不应与木板上的白纸相接触，以免有阻力的影响，故E正确；球经过不同高度的位置记录在纸上后，取下纸，用平滑的曲线把各点连接起来，故F错误。

(2)①从图中看出，A、B、C 3个点间的水平位移均相等，x＝3L，因此这3个点是等时间间隔点。竖直方向两段相邻位移之差是个定值，即Δy＝gT2＝2L

解得T＝＝ s＝0.1 s

则闪光频率f＝＝ Hz＝10 Hz。

②小球运动中水平分速度的大小

vx＝＝ m/s＝1.5 m/s

小球经过B点的竖直分速度

vyB＝＝ m/s＝2 m/s

则经过B点的速度

vB＝＝ m/s＝2.5 m/s。

答案：(1)ACE　(2)①10　②2.5

热点二　数据处理与误差分析

　(2019·高考北京卷)用如图1所示装置研究平抛运动。将白纸和复写纸对齐重叠并固定在竖直的硬板上。钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上。由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点。移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点。

(1)下列实验条件必须满足的有________。

A．斜槽轨道光滑

B．斜槽轨道末段水平

C．挡板高度等间距变化

D．每次从斜槽上相同的位置无初速度释放钢球

(2)为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系。

A．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的________(选填“最上端”“最下端”或“球心”)对应白纸上的位置即为原点；在确定y轴时________(选填“需要”或“不需要”)y轴与重垂线平行。

B．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则________(选填“大于”“等于”或“小于”)。可求得钢球平抛的初速度大小为________(已知当地重力加速度为g，结果用上述字母表示)。

(3)为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是____________。

A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹

B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹

C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹

(4)伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样。这实际上揭示了平抛物体________。

A．在水平方向上做匀速直线运动

B．在竖直方向上做自由落体运动

C．在下落过程中机械能守恒

(5)牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星。同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因。

[解析]　(1)因为本实验是研究平抛运动，只需要每次实验都能保证钢球做相同的平抛运动，即每次实验都要保证钢球从同一高度处无初速度释放并水平抛出，没必要要求斜槽轨道光滑，故A错误，B、D正确；挡板高度可以不等间距变化，故C错误。

(2)A.因为钢球做平抛运动的轨迹是其球心的轨迹，故将钢球静置于Q点，钢球的球心对应白纸上的位置即为坐标原点(平抛运动的起始点)；在确定y轴时需要y轴与重垂线平行。

B．由于平抛的竖直分运动是自由落体运动，故相邻相等时间内竖直方向上的位移之比为1∶3∶5…，故两相邻相等时间内竖直方向上的位移之比越来越大，因此>；由y2－y1＝gT2，x＝v0T，联立解得v0＝x。

(3)将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，由于铅笔受摩擦力作用，且不一定能保证铅笔水平，铅笔将不能始终保持垂直于白纸板运动，铅笔将发生倾斜，故不会在白纸上留下笔尖的平抛运动轨迹，故C不可行，A、B可行。

(4)从同一炮台水平发射的炮弹，如果不受空气阻力，可认为是做平抛运动，因此不论它们能射多远，在空中飞行的时间都一样，这实际上揭示了平抛物体在竖直方向上做自由落体运动，故B正确。

(5)物体初速度较小时，运动范围很小，引力可以看作恒力——重力，做平抛运动，例如(4)中从同一炮台水平发射的炮弹做平抛运动，随着物体初速度增大，运动范围变大，引力不能再看作恒力，当物体初速度达到第一宇宙速度时，将做圆周运动而成为地球卫星。

[答案]　(1)BD　(2)A.球心　需要　B．大于　x　(3)AB　(4)B　(5)见解析

热点三　创新实验

1．喷水法

如图所示，倒置的饮料瓶内装着水，瓶塞内插着两根两端开口的细管，其中一根弯成水平，且水平端加接一根更细的硬管作为喷嘴。水从喷嘴中射出，在空中形成弯曲的细水柱，它显示了平抛运动的轨迹，可在装置一侧竖直放置一玻璃板，将平抛运动的轨迹描在玻璃板上。

2．频闪照相法

用数码照相机可记录下平抛运动的轨迹，如图所示。由于相邻两帧照片间的时间间隔是相等的，只要测量相邻两照片上小球的水平位移，就可以判断平抛运动水平方向上的运动特点。

　如图所示，这是喷出细水流的数码相片，照片中刻度尺的最小刻度为毫米，细水流是水平喷出的，试根据该照片研究：

(1)已知水流做平抛运动的水平分运动是匀速直线运动，找出研究其竖直分运动的方法，并证明竖直分运动是初速度为0的匀加速直线运动；

(2)若g取10 m/s2，试求水流喷出的速度。

[解析]　(1)根据水平方向是匀速运动，可以按水平方向的距离都等于2 Cm选取几个点，发现这几个点恰好落在坐标纸的交点上，如(2，1)(4，4)(6，9)等，可见在相等的时间间隔内，竖直方向的位移之比恰好等于1∶3∶5，则可证明平抛运动在竖直方向的分运动是初速度为0的匀加速直线运动。

(2)观察发现，水流在水平方向的位移是0.04 m时，竖直方向的位移也是0.04 m，根据h＝gt2，得水流喷出的速度v0＝＝x≈0.447 m/s。

[答案]　见解析

【对点练3】　(2020·北京昌平二模)(1)为了探究平抛运动的规律，老师做了如下两个演示实验：

①为了说明平抛运动的竖直分运动是自由落体运动，用如图甲所示装置进行实验。小锤打击弹性金属片，A球水平抛出，同时B球被松开自由下落。关于该实验，下列说法正确的有____________。

A．所用两球的质量必须相等

B．只做一次实验发现两球同时落地，即可以得到实验结论

C．应改变装置的高度多次实验

D．本实验也能说明A球在水平方向上做匀速直线运动

②如图乙所示，两个相同的弧形轨道M、N位于同一竖直面内，其中N轨道的末端与光滑的水平地面相切。两个完全相同的小钢球P、Q以相同的水平初速度v0同时从轨道M、N的末端射出，观察到P落地时与Q相遇。只改变弧形轨道M的高度，多次重复实验，仍能观察到相同的现象。这说明：

________________________________________________________________

_______________________________________________________________。

(2)为了进一步研究平抛运动，某同学用如图丙所示的装置进行实验。

①为了准确地描绘出平抛运动的轨迹，下列要求合理的是____________。

A．小球每次必须从斜槽上同一位置由静止释放

B．斜槽轨道必须光滑

C．斜槽轨道末端必须水平

D．本实验必需的器材还有刻度尺和停表

②甲同学按正确的操作完成实验并描绘出平抛运动的轨迹，以平抛运动的初始位置O为坐标原点建立xOy坐标系，如图1所示。从运动轨迹上选取多个点，根据其坐标值可以验证轨迹符合y＝Ax2的抛物线。若坐标纸中每小方格的边长为L，根据图中M点的坐标值，可以求出A＝__________，小球平抛运动的初速度v0＝________。(重力加速度为g)

③乙同学不小心将记录实验的坐标纸弄破损，导致平抛运动的初始位置缺失。他选取轨迹中任意一点O为坐标原点，建立xOy坐标系(x轴沿水平方向、y轴沿竖直方向)，如图2所示。在轨迹中选取A、B两点，坐标纸中每小方格的边长仍为L，重力加速度为g。由此可知：小球从O点运动到A点所用时间t1与从A点运动到B点所用时间t2的大小关系为：t1____________t2(选填“>”“<”或“＝”)；小球平抛运动的初速度v0＝__________，小球平抛运动的初始位置坐标为(_________，_________)。

④丙同学将实验方案做了改变，如图3所示，他把桌子搬到墙的附近，调整好仪器，使从斜槽轨道滚下的小球打在正对的墙上，把白纸和复写纸附在墙上，记录小球的落点。然后等间距地改变桌子与墙的距离，就可以得到多个落点。如果丙同学还有一把刻度尺，他是否可以计算出小球平抛时的初速度？请简要阐述理由。

解析：(1)①本实验应改变装置高度多次实验，发现两球的下落时间总是相同，进而说明平抛运动的竖直分运动是自由落体运动，但不能说明水平分运动是匀速直线运动。由自由落体运动规律有h＝gt2，下落时间t＝，与球质量无关，两球质量可以不等。

②小球Q在光滑水平面上做匀速直线运动，改变弧形轨道M的高度，P球从不同高度做平抛运动，落地时均与Q相遇说明相同时间内两球运动相同的水平位移，即平抛运动的水平分运动为匀速直线运动。

(2)①小球每次从斜槽上同一位置由静止释放，滑到斜槽末端时的速率一定，保证平抛初速度不变，描出的是同一轨迹。斜槽轨道不必光滑。末端水平，才能保证小球做平抛运动。本实验不需要停表。

②由y＝Ax2得A＝，将M点坐标(5L，5L)代入得A＝＝。根据x＝v0t，y＝gt2，得v0＝＝＝x＝5L＝ 。

③O、A，A、B间水平方向均为4个格，由t＝可知，t1＝t2。yAB－yOA＝gT2，T＝＝，v0＝＝2。小球竖直方向做自由落体运动，从开始下落，相邻相等时间内竖直位移之比为1∶3∶5，而yOA∶yAB＝3∶5，因此初始位置坐标为(－4L，－L)。

答案：(1)①C　②做平抛运动的物体在水平方向上做匀速直线运动　(2)①AC　②　　　③＝　2　－4L　－L

④可以　用刻度尺测量落点与抛出点之间的竖直距离y，测量墙与桌子的水平距离x，根据y＝gt2，可得t＝，则v0＝＝x，改变桌子与墙的水平距离x，测量多组x，y值，计算多组初速度，取平均值即可
