    鲁科版高中物理选择性必修第一册第4章光的折射和全反射第2节科学测量:玻璃的折射率提升训练含解析

    展开

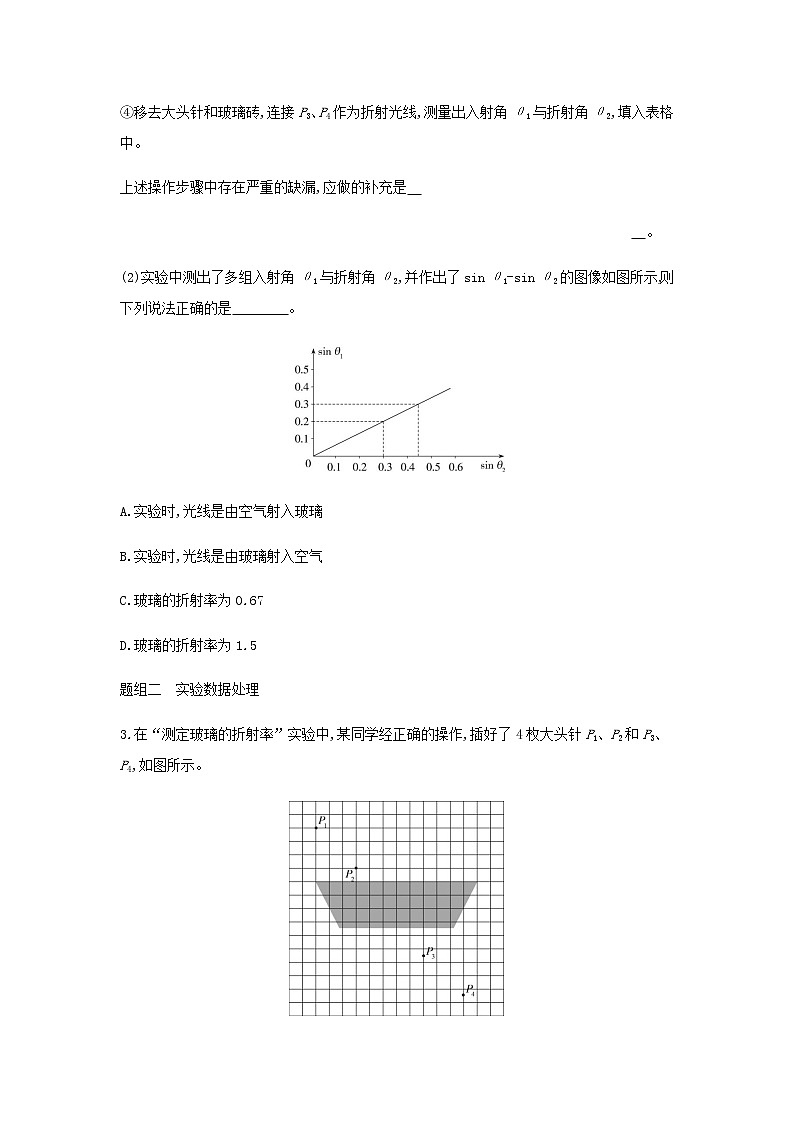

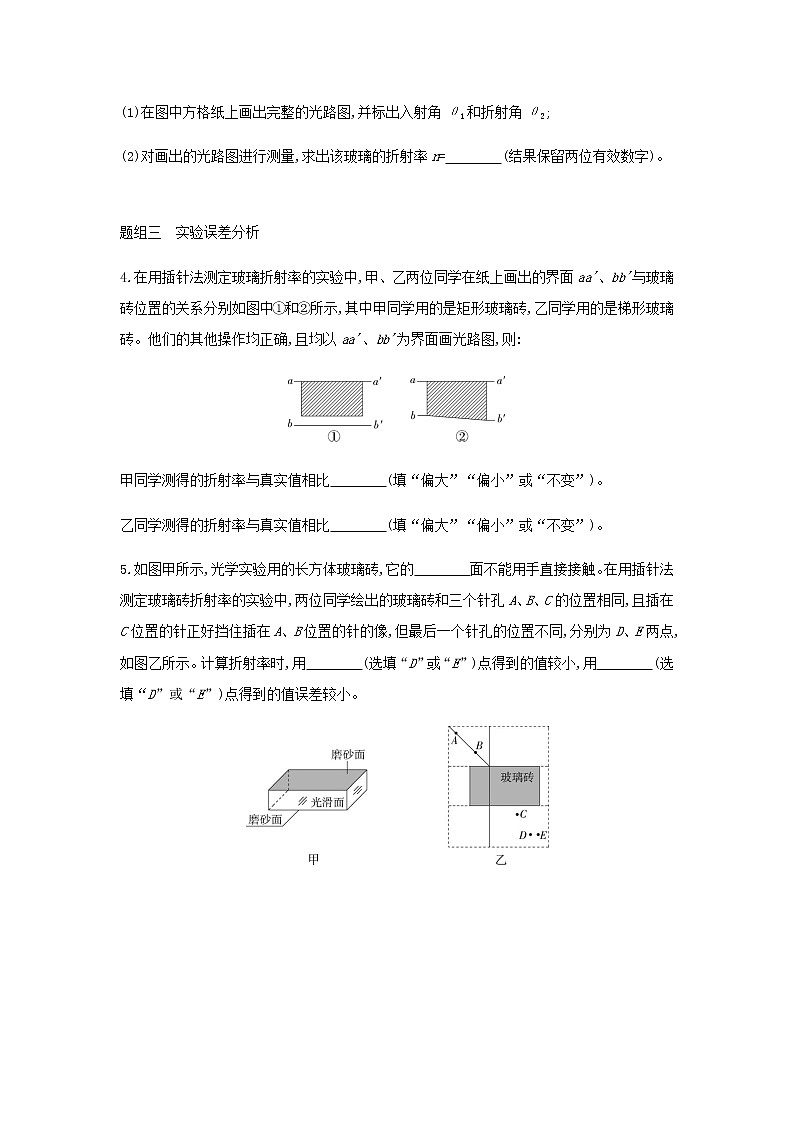

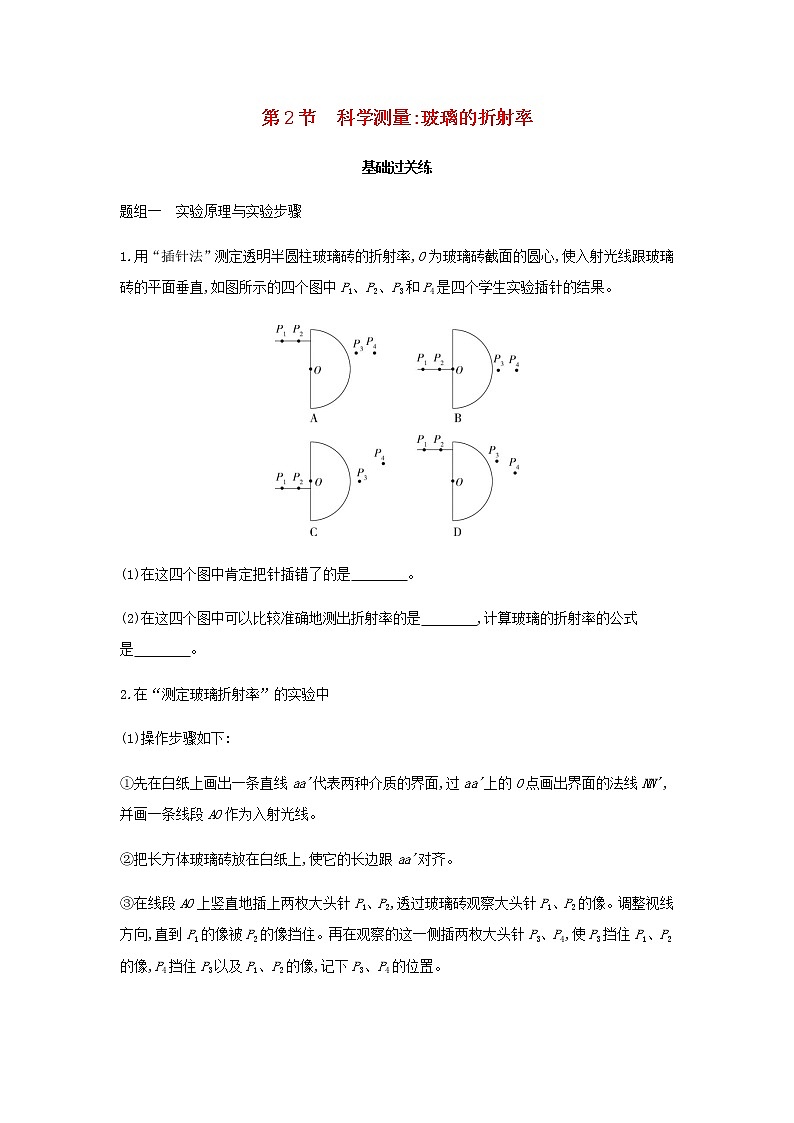

    2 科学测量:玻璃的折射率基础过关练题组一 实验原理与实验步骤1.用“插针法”测定透明半圆柱玻璃砖的折射率,O为玻璃砖截面的圆心,使入射光线跟玻璃砖的平面垂直,如图所示的四个图中P1P2P3P4是四个学生实验插针的结果。(1)在这四个图中肯定把针插错了的是     (2)在这四个图中可以比较准确地测出折射率的是    ,计算玻璃的折射率的公式是     2.在“测定玻璃折射率”的实验中(1)操作步骤如下:先在白纸上画出一条直线aa'代表两种介质的界面,aa'上的O点画出界面的法线NN',并画一条线段AO作为入射光线。把长方体玻璃砖放在白纸上,使它的长边跟aa'对齐。在线段AO上竖直地插上两枚大头针P1P2,透过玻璃砖观察大头针P1P2的像。调整视线方向,直到P1的像被P2的像挡住。再在观察的这一侧插两枚大头针P3P4,使P3挡住P1P2的像,P4挡住P3以及P1P2的像,记下P3P4的位置。移去大头针和玻璃砖,连接P3P4作为折射光线,测量出入射角θ1与折射角θ2,填入表格中。上述操作步骤中存在严重的缺漏,应做的补充是   (2)实验中测出了多组入射角θ1与折射角θ2,并作出了sin θ1-sin θ2的图像如图所示,则下列说法正确的是     A.实验时,光线是由空气射入玻璃B.实验时,光线是由玻璃射入空气C.玻璃的折射率为0.67D.玻璃的折射率为1.5题组二 实验数据处理3.在“测定玻璃的折射率”实验中,某同学经正确的操作,插好了4枚大头针P1P2P3P4,如图所示。(1)在图中方格纸上画出完整的光路图,并标出入射角θ1和折射角θ2;(2)对画出的光路图进行测量,求出该玻璃的折射率n=    (结果保留两位有效数字) 题组三 实验误差分析4.在用插针法测定玻璃折射率的实验中,甲、乙两位同学在纸上画出的界面aa'bb'与玻璃砖位置的关系分别如图中所示,其中甲同学用的是矩形玻璃砖,乙同学用的是梯形玻璃砖。他们的其他操作均正确,且均以aa'bb'为界面画光路图,:甲同学测得的折射率与真实值相比    (填“偏大”“偏小”或“不变”) 乙同学测得的折射率与真实值相比    (填“偏大”“偏小”或“不变”) 5.如图甲所示,光学实验用的长方体玻璃砖,它的    面不能用手直接接触。在用插针法测定玻璃砖折射率的实验中,两位同学绘出的玻璃砖和三个针孔ABC的位置相同,且插在C位置的针正好挡住插在AB位置的针的像,但最后一个针孔的位置不同,分别为DE两点,如图乙所示。计算折射率时,    (选填“D”或“E)点得到的值较小,    (选填“D”或“E)点得到的值误差较小。
    能力提升练题组一 实验原理与实验步骤1.(2020山东德州齐河一中高二下期中,)一位同学用“插针法”测两面平行的玻璃砖的折射率。(1)该同学在量入射角和折射角时,由于没有量角器,在完成了光路图以后,O点为圆心、OA为半径画圆,OO'的延长线于C,A点和C点分别向法线作垂线交于B点和D,如图所示。测量有关线段的长度,可得玻璃的折射率n=    (用图中线段字母表示) (2)这种方法能否测量两面不平行的玻璃砖的折射率?    (填“能”或“否”) 题组二 实验数据处理与误差分析2.(2019山东济南质检,)某同学测量玻璃砖的折射率,准备了下列器材:激光笔、直尺、刻度尺、一面镀有反射膜的平行玻璃砖。如图所示,直尺与玻璃砖平行放置,激光笔发出的一束激光从直尺上O点射向玻璃砖表面,在直尺上观察到AB两个光点,读出OA间的距离为20.00 cm,AB间的距离为6.00 cm,测得图中直尺到玻璃砖上表面距离d1=10.00 cm,玻璃砖厚度d2=4.00 cm。玻璃的折射率n=    ,光在玻璃中的传播速度v=     m/s(光在真空中传播速度c=3.0×108 m/s,结果保留两位有效数字) 3.(2019福建福州期末,)在做测定玻璃折射率n的实验时:(1)甲同学在纸上正确画出玻璃砖的两个界面abcd,不慎碰了玻璃砖使它向ab方向平移了一些,如图()所示,其后的操作都正确。但画光路图时,将入射点和折射点确定在abcd,则测出的n    (选填“偏大”“偏小”或“不变”) (2)乙同学为了避免笔尖接触玻璃面,画出的a'b'c'd'都比实际界面向外侧平移了一些,如图()所示,以后的操作均正确,画光路图时将入射点和折射点都确定在a'b'c'd',则所测出的n    (选填“偏大”“偏小”或“不变”) (3)丙同学在操作和作图时均无失误,但所用玻璃砖的两个界面明显不平行,这时测出的n值将    (选填“偏大”“偏小”或“不变”)深度解析 题组三 求其他形状玻璃砖的折射率4.(2019浙江金丽衢十二校高三上联考,)小显和小涛同学用“插针法测玻璃棱镜的折射率”。(1)小显同学按实验步骤,先在纸上插下两枚大头针P1P2,然后在玻璃棱镜的另一侧插下另外两枚大头针,如图(1)所示。则插针一定错误的是    (填“P3P4”或“P5P6)。在图(1)中按实验要求完成光路图,并标出相应的符号,所测出的玻璃棱镜的折射率n=     (2)小涛同学突发奇想,用两块相同的玻璃直角三棱镜ABC来做实验,两者的AC面平行放置,如图(2)所示。P1P2的连线垂直于AB,若操作正确的话,则在图(2)中右边的插针应该是    (选填“P3P4”“P3P6”“P5P4”或“P5P6) 5.(2020江苏南通海安高级中学高二下期中,)如图所示,某同学用插针法测定一半圆形玻璃砖的折射率。先把半圆形玻璃砖放在平铺的白纸上,用铅笔画出直径所在的位置MN、圆心O以及玻璃砖圆弧线(图中半圆实线);再垂直纸面插入大头针P1P2确定入射光线,并让入射光线过圆心O;最后在玻璃砖圆弧线另一侧垂直纸面插大头针P3,使P3挡住P1P2的像。移走玻璃砖,作出与圆弧线关于MN对称的半圆虚线,O点作垂直于MN的直线作为法线;连接OP2P1,交半圆虚线于B,B点作法线的垂线交法线于A;连接OP3,交半圆实线于C,C点作法线的垂线交法线于D点。(1)测得AB的长度为l1,AO的长度为l2,CD的长度为l3,DO的长度为l4。计算玻璃砖折射率n的公式是n=    (选用l1l2l3l4表示) (2)该同学在插大头针P3,不小心将玻璃砖以O为轴顺时针转过一个小角度,该同学测得的玻璃砖折射率将    (选填“偏大”“偏小”或“不变”)
    答案全解全析2 科学测量:玻璃的折射率基础过关练1.答案 (1)A (2)D n=解析 (1)垂直射入半圆柱玻璃砖平面的光线,经玻璃砖折射后,折射光线不能与入射光线平行(除过圆心的光线),故选A(2)测量较准确的是题图D,因题图B的入射光线经过圆心,出射光线没有发生折射,题图C的入射光线离圆心太近,射到圆界面上时,入射角太小不易测量,会产生较大的误差。测量出入射角与折射角后,由折射定律n=求出折射率。2.答案 (1)见解析 (2)BD解析 (1)步骤中应在白纸上画出玻璃砖的另一个界面bb',步骤中应令P3P4的连线与bb'的交点为O',连接O'aa'上的入射点O,作出玻璃砖中的光线OO'(2)由题图可看出入射角θ1小于折射角θ2,因此,光线应该是由玻璃射入空气,则玻璃折射率n===1.5,所以选项BD正确。3.答案 (1)图见解析 (2)1.4(1.2~1.6)解析 (1)如图所示(2)根据折射定律有n=,由方格纸上小格进行计算得出n1.44.答案 偏小 不变解析 用题图测定折射率时,玻璃中折射角测量值大于实际值,故折射率偏小;用题图测定折射率时,只要操作正确,即可得出准确结果,折射率与玻璃砖形状无关。5.答案 光滑 D E解析 光滑面若被手直接接触,会影响观察效果,增加实验误差;分别连接CDCE并延长到界面,与界面分别交于FG两点,由于入射角一定,D点时,折射角大,故用D点得到的折射率值较小,C点的出射光线应平行于AB,利用刻度尺比对并仔细观察,可知ECAB,故用E点得到的折射率值误差较小。能力提升练1.答案 (1) (2)解析 (1)图中AO为入射光线,OO'是折射光线,设光在玻璃砖入射面的入射角为i,折射角为r,则由几何知识得到sin i=,sin r=,AO=OC,则折射率n==(2)用插针法“测定玻璃的折射率”的实验原理是折射定律,n=,只要作出光路图,找出入射角和折射角即可求出折射率,所以本方法可以求出两面不平行的玻璃砖的折射率。2.答案 1.2 2.5×108解析 作出光路图如图所示,根据几何知识可得入射角i=45°,折射角r=37°,故折射率n=1.2,v==2.5×108 m/s3.答案 (1)不变 (2)偏小 (3)不变解析 用插针法“测定玻璃砖折射率”的实验原理是利用折射率的定义式n=(1)如图(a)所示,实线表示玻璃砖向上平移后实际的光路图,虚线表示画图时光路图,由图看出,画图时的入射角、折射角与实际的入射角、折射角相等,可知测出的折射率没有变化,即测出的n值不变。(2)乙同学画出的a'b'c'd'都比实际界面向外侧平移了一些,但在画光路图时,将入射点、出射点分别确定在a'b'c'd',如图(b),实线表示实际的光路图,虚线表示乙同学画图时的光路图,入射角测量没有误差,而折射角偏大,得知测出的折射率n将偏小。(3)丙同学所用玻璃砖的两个界面明显不平行,在操作时和作图时均无失误,入射角与折射角的测量没有误差,故测出的n值不变。思路探究答案先画出实际光路图,再针对界面画出求解折射率的光路图。根据入射角和折射角的变化来分析折射率的变化情况。4.答案 (1)P5P6 光路图见解析 (2)P5P6解析 (1)光线经玻璃棱镜折射后应该偏向底边,故插针一定错误的是“P5P6,光路如图。根据光的折射定律:n=(2)根据光路图可知,经过P1P2的光线由左侧玻璃直角三棱镜的AC面射出后向下偏,然后射入右侧玻璃直角三棱镜后平行射出,则题图(2)中右边的插针应该是P5P65.答案 (1) (2)偏大解析 (1)设圆的半径为R,由几何知识得入射角的正弦为sin i=sinAOB==折射角的正弦为sin r=sinDOC==根据折射定律n==(2)该同学在插大头针P3前不小心将玻璃砖以O为圆心顺时针转过一个小角度,折射光线将顺时针转动,而作图时其边界和法线不变,则入射角不变,折射角减小,由折射率公式可知,测得玻璃砖的折射率将偏大。
