问题：海市蜃楼为什么不出现在北京的上空？
我们生活中经常看到这样的光现象
大家想想这是什么光现象？生活中类似的现象还有哪些?

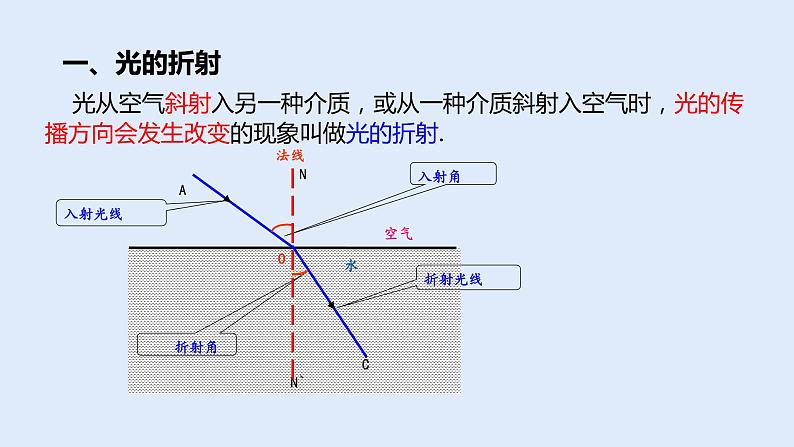

光从空气斜射入另一种介质，或从一种介质斜射入空气时，光的传播方向会发生改变的现象叫做光的折射.

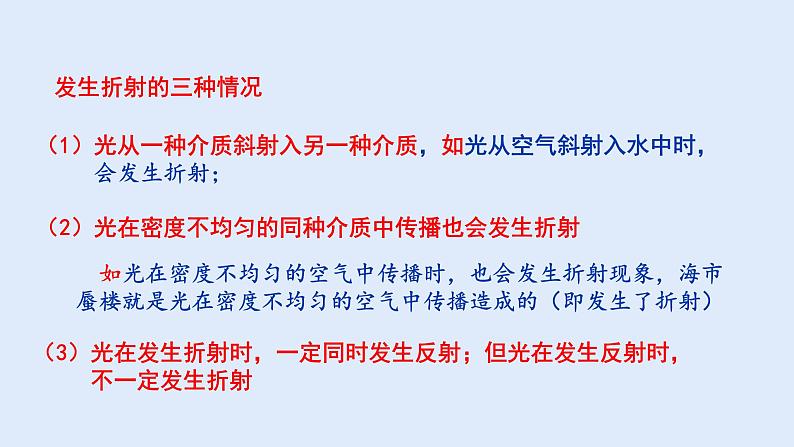

（1）光从一种介质斜射入另一种介质，如光从空气斜射入水中时， 会发生折射；
（2）光在密度不均匀的同种介质中传播也会发生折射
如光在密度不均匀的空气中传播时，也会发生折射现象，海市蜃楼就是光在密度不均匀的空气中传播造成的（即发生了折射）
（3）光在发生折射时，一定同时发生反射；但光在发生反射时， 不一定发生折射

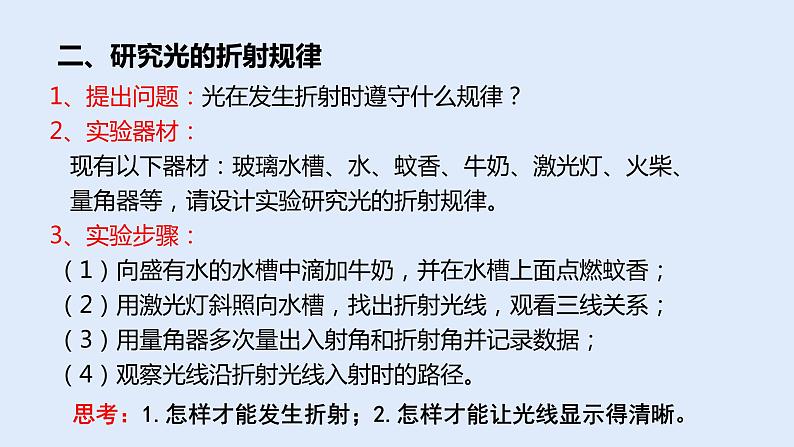

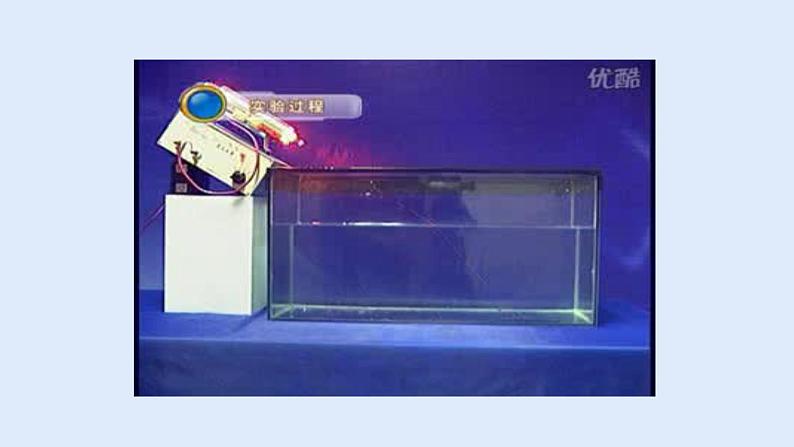

1、提出问题：光在发生折射时遵守什么规律？2、实验器材： 现有以下器材：玻璃水槽、水、蚊香、牛奶、激光灯、火柴、 量角器等，请设计实验研究光的折射规律。3、实验步骤： （1）向盛有水的水槽中滴加牛奶，并在水槽上面点燃蚊香； （2）用激光灯斜照向水槽，找出折射光线，观看三线关系； （3）用量角器多次量出入射角和折射角并记录数据； （4）观察光线沿折射光线入射时的路径。
思考：1.怎样才能发生折射；2.怎样才能让光线显示得清晰。
折射光线、入射光线、法线在同一________内；折射光线和入射光线分别位于_______两侧光从空气斜射入另一种介质时,折射角_______入射角光从另一种介质斜射入空气时,折射角_______入射角光垂直入射时,传播方向_______,折射角_____入射角
从水面上斜看水中的游鱼，看到的是鱼的______像，这是因为发生了光的________，虚像的位置比实际位置________一些。
思考：如何用鱼叉叉到鱼？如何用手电照到鱼？
水中的鱼看到空中的大雁比实际位置是 了一些。（填“高”或“低”）
地球周围的大气层密度是不均匀的，越到高空越稀薄，太阳升起时太阳光穿过大气层时要发生________。因此，早晨我们看到初升的太阳是在它实际位置的_________,是太阳的_______。
折射规律：当光从空气斜射入水中时（或其它透明介质中）、 折射角小于入射角 ；当光从水(或其它透明介 质)射向空气时，折射角大于入射角；当光垂直射 入时，传播方向不变。
位置关系：折射光线与入射光线、法线在同一平面上；且 折射光线和入射光线总是分居在法线两侧。
变化规律：当入射角增大时，折射角也随着增大。

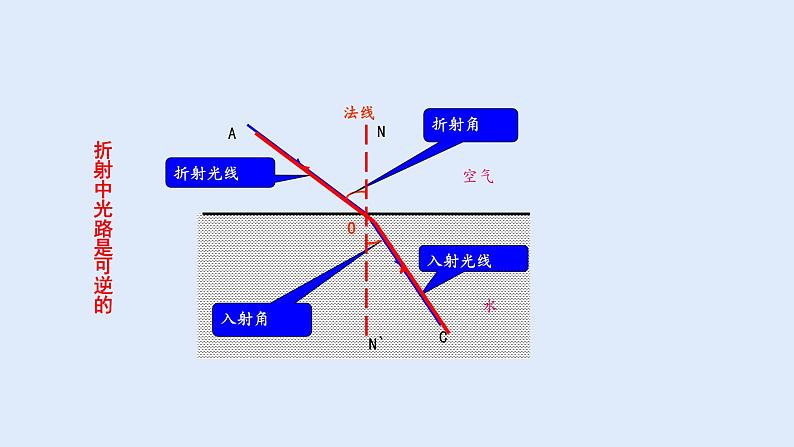

光路可逆：在光的折射现象中，光路是可逆的。
例1 如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
解析： 图中法线已经画出，根据反射角等于入射角，在法线上侧的空气中作出反射光线。当光由空气斜射入玻璃中时，根据折射角小于入射角，在法线上侧的玻璃中作出折射光线。
例2 如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）。
解析： 光由空气进入玻璃，折射角小于入射角，因此折射光线应向法线靠拢；再次折射时，光由玻璃进入空气，折射角大于入射角，因此折射光线远离法线射出。
注意：光线向三棱镜的底端偏折。
例3 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是（　）A．保持水面高度不变，使激光笔向右平移 B．保持激光射入角度不变，使水面上升 C．保持激光射入角度不变，使水面下降 D．保持水面高度和入射点不变，使激光入射角增大
例4 诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了___________所成的像，太阳实际在图中________（选填“甲”或“乙”）的位置。
例5 空杯底部有一枚硬币A。由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。（画出1条入射光线及其折射光线即可）
1.下列光现象中，由于光的折射形成的是 A.赵州桥在水中形成“倒影” B.手在墙上形成“手影” C.筷子好像在水面处向上弯 D.景物在凸面镜中成像
解析：光从一种介质斜射入另一种介质时会发生折射现象。赵州桥在水中形成“倒影”，是平面镜成像，属于光的反射现象；手在墙上形成“手影”，是光沿直线传播形成的；筷子好像在水面处向上弯折，属于 光的折射现象；景物在凸面镜中成像，是凸面镜成像，属于光的反射现象。
