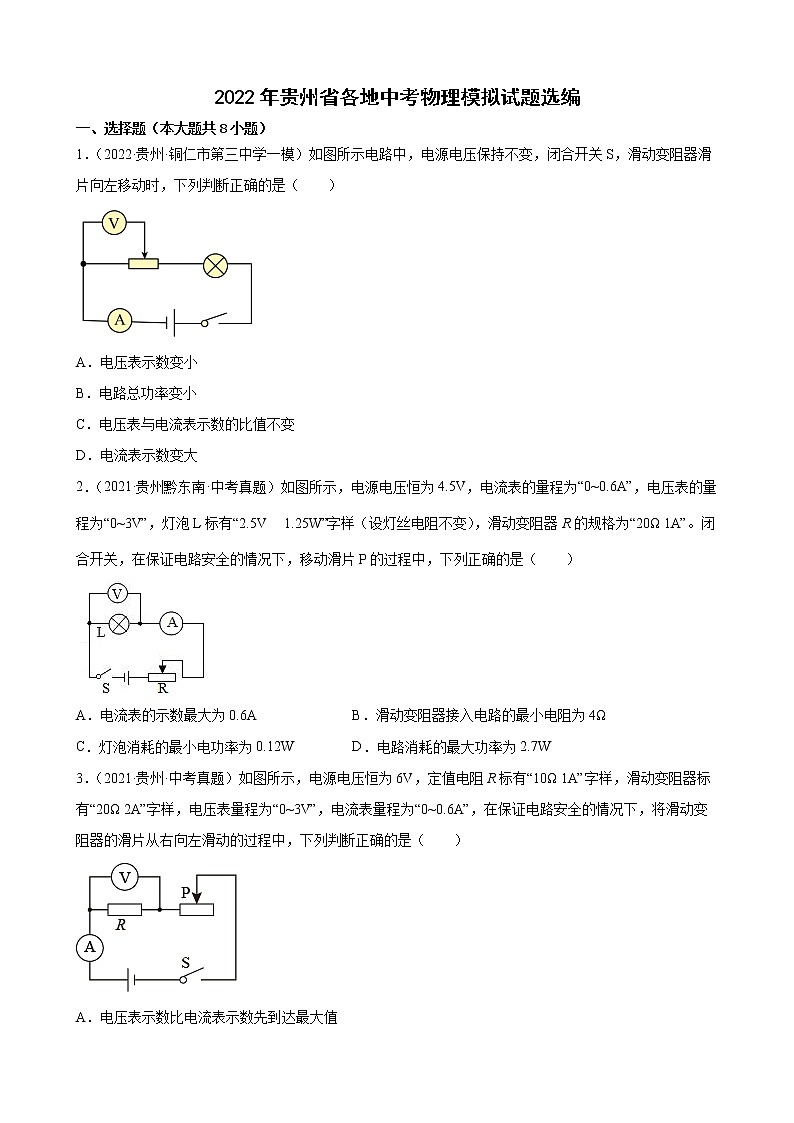

    2022年贵州省各地中考物理模拟试题选编(word版含答案)第1页

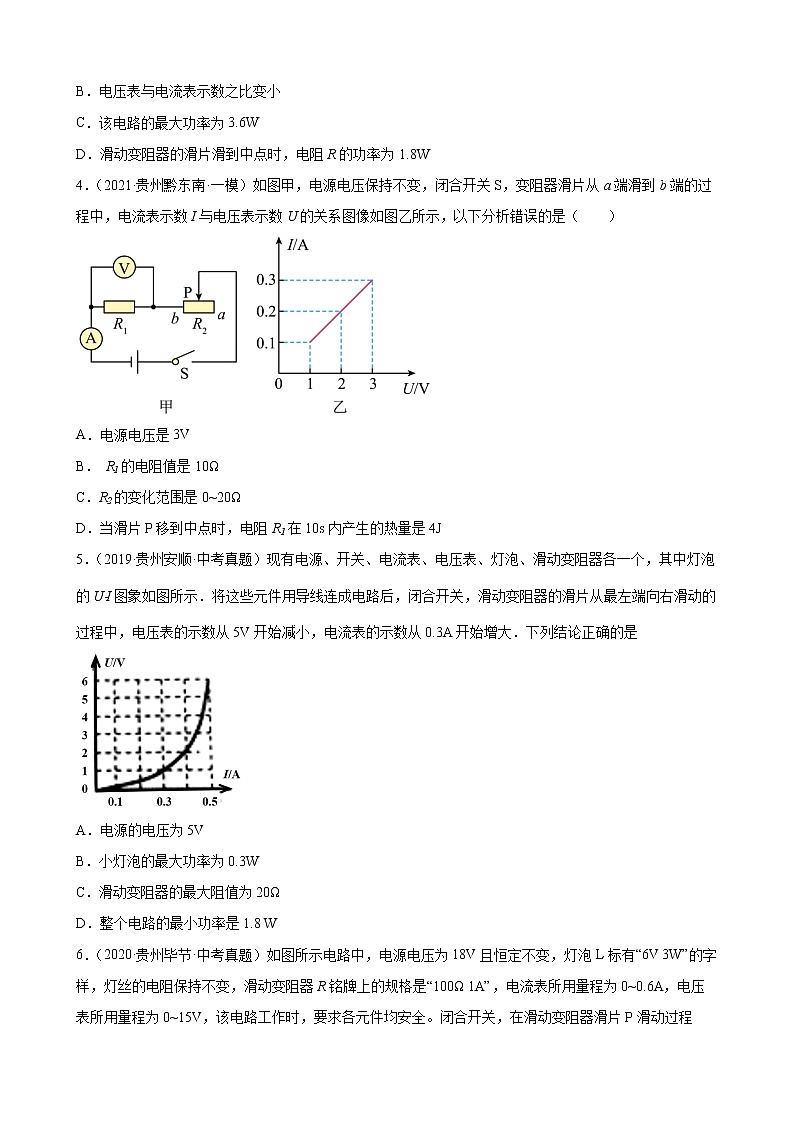

    2022年贵州省各地中考物理模拟试题选编(word版含答案)第2页

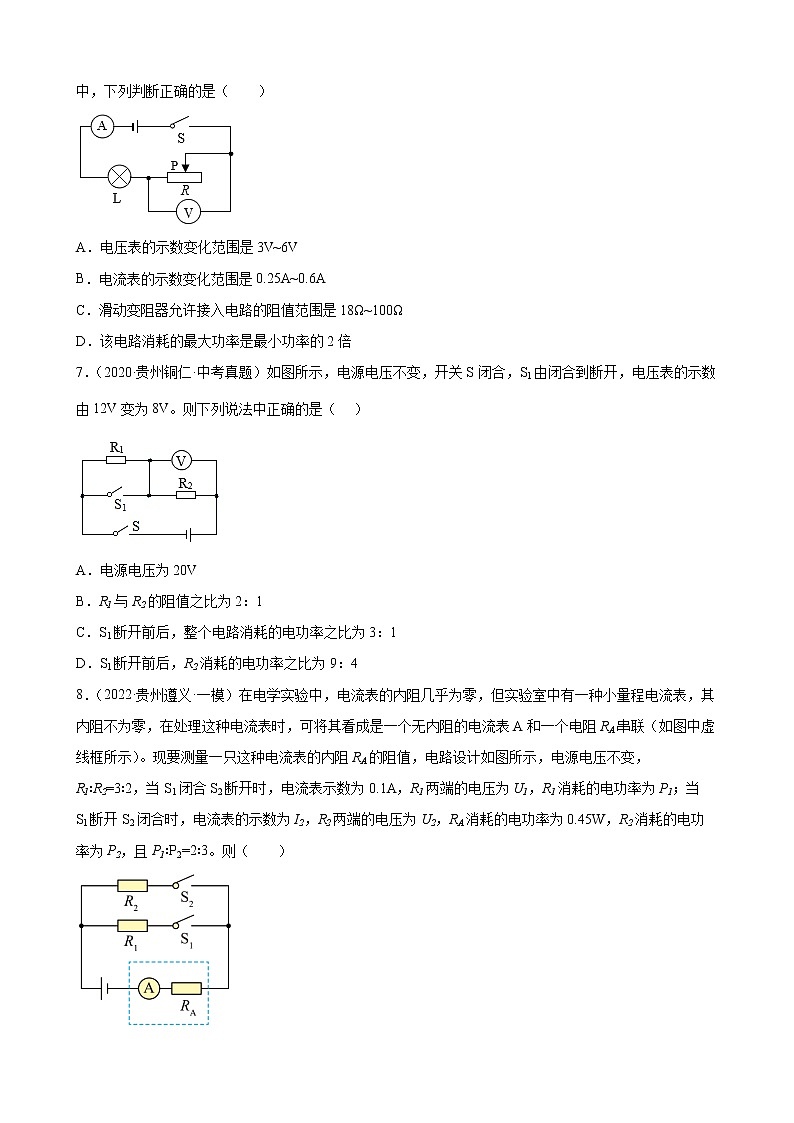

    2022年贵州省各地中考物理模拟试题选编(word版含答案)第3页
    还剩8页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022年贵州省各地中考物理模拟试题选编(word版含答案)

    展开

    这是一份2022年贵州省各地中考物理模拟试题选编(word版含答案),共11页。试卷主要包含了选择题,填空题,实验题,计算题等内容,欢迎下载使用。
    2022年贵州省各地中考物理模拟试题选编一、选择题(本大题共8小题)1.(2022·贵州·铜仁市第三中学一模)如图所示电路中,电源电压保持不变,闭合开关S,滑动变阻器滑片向左移动时,下列判断正确的是(  )A.电压表示数变小B.电路总功率变小C.电压表与电流表示数的比值不变D.电流表示数变大2.(2021·贵州黔东南·中考真题)如图所示,电源电压恒为4.5V,电流表的量程为“0~0.6A”,电压表的量程为“0~3V”,灯泡L标有“2.5V   1.25W”字样(设灯丝电阻不变),滑动变阻器R的规格为“20Ω 1A”。闭合开关,在保证电路安全的情况下,移动滑片P的过程中,下列正确的是(  )A.电流表的示数最大为0.6A B.滑动变阻器接入电路的最小电阻为C.灯泡消耗的最小电功率为0.12W D.电路消耗的最大功率为2.7W3.(2021·贵州·中考真题)如图所示,电源电压恒为6V,定值电阻R标有“10Ω 1A”字样,滑动变阻器标有“20Ω 2A”字样,电压表量程为“0~3V”,电流表量程为“0~0.6A”,在保证电路安全的情况下,将滑动变阻器的滑片从右向左滑动的过程中,下列判断正确的是(  )A.电压表示数比电流表示数先到达最大值B.电压表与电流表示数之比变小C.该电路的最大功率为3.6WD.滑动变阻器的滑片滑到中点时,电阻R的功率为1.8W4.(2021·贵州黔东南·一模)如图甲,电源电压保持不变,闭合开关S,变阻器滑片从a端滑到b端的过程中,电流表示数I与电压表示数U的关系图像如图乙所示,以下分析错误的是(  )A.电源电压是3VBR1的电阻值是10ΩCR2的变化范围是0~20ΩD.当滑片P移到中点时,电阻R110s内产生的热量是4J5.(2019·贵州安顺·中考真题)现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个,其中灯泡的U﹣I图象如图所示.将这些元件用导线连成电路后,闭合开关,滑动变阻器的滑片从最左端向右滑动的过程中,电压表的示数从5V开始减小,电流表的示数从0.3A开始增大.下列结论正确的是A.电源的电压为5VB.小灯泡的最大功率为0.3WC.滑动变阻器的最大阻值为20ΩD.整个电路的最小功率是1.8 W6.(2020·贵州毕节·中考真题)如图所示电路中,电源电压为18V且恒定不变,灯泡L标有“6V 3W”的字样,灯丝的电阻保持不变,滑动变阻器R铭牌上的规格是“100Ω 1A”,电流表所用量程为0~0.6A,电压表所用量程为0~15V,该电路工作时,要求各元件均安全。闭合开关,在滑动变阻器滑片P滑动过程中,下列判断正确的是(  )A.电压表的示数变化范围是3V~6VB.电流表的示数变化范围是0.25A~0.6AC.滑动变阻器允许接入电路的阻值范围是18Ω~100ΩD.该电路消耗的最大功率是最小功率的27.(2020·贵州铜仁·中考真题)如图所示,电源电压不变,开关S闭合,S1由闭合到断开,电压表的示数由12V变为8V。则下列说法中正确的是(   A.电源电压为20VBR1R2的阻值之比为21CS1断开前后,整个电路消耗的电功率之比为31DS1断开前后,R2消耗的电功率之比为948.(2022·贵州遵义·一模)在电学实验中,电流表的内阻几乎为零,但实验室中有一种小量程电流表,其内阻不为零,在处理这种电流表时,可将其看成是一个无内阻的电流表A和一个电阻RA串联(如图中虚线框所示)。现要测量一只这种电流表的内阻RA的阻值,电路设计如图所示,电源电压不变,R1R2=3∶2,当S1闭合S2断开时,电流表示数为0.1AR1两端的电压为U1R1消耗的电功率为P1;当S1断开S2闭合时,电流表的示数为I2R2两端的电压为U2RA消耗的电功率为0.45WR2消耗的电功率为P2,且P1∶P2=2∶3。则(  )AU1U2的比值为2∶3B.内阻RA的功率变化了0.25WC.电流表示数I20.15AD.电流表的内阻RA大小为45Ω二、填空题(本大题共10小题)9.(2022·贵州遵义·一模)如图所示的电路中,电源电压恒定,两个滑动变阻器电阻丝的阻值与其长度成正比,滑动变阻器R1R2的滑片可移动的最大距离相等。开始时,R1R2的滑片均位于变阻器的正中间,开关闭合后,电路的总功率为0.4W,通过的电流为I1;若将R1的滑片向左移动3cmR2的滑片向右移动3cm,电路的总功率变为0.3W,通过的电流为I2;则若将R1R2的滑片从正中间均向右移动3cm,电路的总功率变为0.5W。则I1_____I2(选填);滑动变阻器R1的最大阻值与R2的最大阻值之比R1R2_____10.(2022·贵州·麻江县宣威中学模拟预测)如图所示,电源电压保持不变,闭合开关S后,标有“6V3W”的小灯泡恰好正常发光,则电源电压为______V,此时电流表的示数为0.8A,通过电阻R的电流是______A,则电阻R消耗的电功率为______W11.(2022·贵州·铜仁市第三中学一模)如图所示,小灯泡规格为“6V3.6W”(灯丝电阻不变)。闭合开关,当滑动变阻器的滑片P移至a端时,电流表示数为0.6A;当滑片P移至b端时,电压表示数为4V。则:小灯泡灯丝电阻是______Ω,电源电压是______V,滑动变阻器最大阻值是______Ω,滑片P位于b端时,滑动变阻器的电功率是______W12.(2021·贵州贵阳·一模)如图所示电路电源电压不变,定值电阻R1与滑动变阻器R2串联。调节滑动变阻器的滑片至某一位置时,电压表示数为3VR2的功率为0.9W;当滑片移动到另一位置时电压表示数为5VR2的功率为0.5W。则电源电压U______V13.(2021·贵州铜仁·模拟预测)如图所示,已知,将它们接在电源电压为12V的电路中,闭合开关S后,通过它们的电流之比______消耗的电功率之比______14.(2021·贵州·中考真题)如图甲所示,是某物理兴趣小组为了探究金属导体AB的电流随电压变化关系而连接的电路。只闭合开关S1,测得电流表和电压表的示数并记录在表1中;同时闭合开关S1S2,根据测得数据绘制出电流表与电压表示数变化的关系图像,如图乙所示,请根据图表信息计算:A的电阻为___________ΩB10V电压下的电功率为___________W电流I/A0.080.160.32电压U/V2.004.08.0 15.(2021·贵州·中考真题)如图是灯L和定值电阻RI-U图像,当LR串联在电压恒定的电源上时,L功率为0.3W;当LR并联在同一电源上时,干路电流是0.9A,此时,L阻值为______ΩR工作1min产生的热量是______J16.(2021·贵州遵义·一模)如图甲是额定电压为220V,带烘干功能的滚筒洗衣机。图乙为某次洗衣机正常工作时,电动机和电热丝的电功率随时间变化情况。则该洗衣机烘干电热丝的电阻为________Ω,此次洗衣过程中,电动机和电热丝消耗的电能是______kwh17.(2020·贵州铜仁·二模)标有“6V   6W”“6V   3W”的两只小灯泡,将其串联起来使用,为保证电路安全,电源的电压最大不超过______ V,该电路消耗的最大功率为_________ W18.(2020·贵州铜仁·二模)一只标有“6V   3W”的小灯泡,它的额定功率为_______W,若将其接在电源电压为9V的电路中,要使其正常发光,应该将它与一个______Ω的电阻_______联使用。三、实验题(本大题共2小题)19.(2022·贵州·麻江县宣威中学模拟预测)如图所示,小明在做测量小灯泡电功率的实验。实验室有如下器材:电源(设电压恒为6V不变)、小灯泡(额定电压为2.5V,灯丝的电阻约为10Ω)、电流表、电压表、开关各一个,规格分别为R1“10Ω   1A”R2“30Ω   0.5A”的滑动变阻器各一个,导线若干。1)连接电路时,开关应处于______状态,小明应选用规格为______(选填R1R2)的滑动变阻器。2)连接好电路后,闭合开关前,在甲图中滑动变阻器的滑片P应置于______端(选填AB);闭合开关,发现小灯泡不亮,电流表有示数,电压表无示数,则故降原因可能是小灯泡发生______(选填短路断路)。3       排除故障,闭合开关,移动滑片P到某位置时,电压表的示数为2.2V,若想测量小灯泡的额定功率,应将滑片P______(选填AB)端移动,使电压表的示数为______V;通过实验,小灯泡的U-I图像如图乙所示,则小灯泡的额定功率为______W4)由图乙可知,小灯泡灯丝电阻大小的变化可能与______有关。20.(2021·贵州毕节·一模)小红做测量小灯泡电功率实验,实验室有如下器材:电源(电压恒为6V)、小灯泡(额定电压为2.5V,灯丝电阻约为10Ω)、电流表、电压表、开关各一个、规格分别为R1“100Ω 1A”R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。1)小红设计了图甲所示的电路,她应选用规格为______的滑动变阻器(选填R1R2),该实验中滑动变阻器的主要作用是______2)正确连接电路后,闭合开关,若小灯泡不亮,电流表有示数,电压表无示数,原因是______;若小灯泡不亮,电流表无示数,电压表有示数,原因是______3)排除故障后,移动滑动变阻器滑片在不同位置,小灯泡UI图像如图乙所示,小灯泡的额定功率为______W4)由图乙发现灯泡电阻是变化的,影响其变化的主要原因是______5)在没有电压表、只有电流表的情况下,小红增加了一只10Ω的定值电阻R|,并利用原有器材,也测出了额定电压为2.5V小灯泡的额定功率,步骤如下:按照如图丙所示的电路图正确连接实物电路;闭合开关,调节滑动变阻器滑片,使电流表示数为______A时,灯泡正常发光;断开开关,保持______不变,将电流表改接在灯泡所在支路中,再闭合开关,读出电流表示数I小灯泡额定功率的表达式为P______四、计算题(本大题共3小题)21.(2022·贵州遵义·一模)如图甲所示,电源电压保持不变,R1为定值电阻,电压表的量程为015V。闭合开关,移动滑动变阻器的滑片,记录数据后,得出电压表示数与滑动变阻器R2接入电路的电阻关系图象如图乙所示,求:1)电源电压;2)在保证电压表安全的情况下,滑动变阻器R2的滑片从允许接入的最小电阻处滑到某一端,电流的大小变化了1.2A,求整个电路的最小功率;3)闭合开关S,当R1两端电压为6V时,R1的功率为P1;移动滑动变阻器使R1的功率为P2P1P29∶4R2的阻值多大?   22.(2021·贵州贵阳·一模)如图所示电路,电源电压不变。小灯泡L1标有“6V3W”L2标有“6V6W”的字样,滑动变阻器R标有“18Ω1.5A”字样,闭合开关SS1S2,滑动变阻器的滑片P移至b端时,两灯都正常发光。求:(设灯丝电阻不变)1)电源电压;2)当闭合开关SS2、断开开关S1,电流表示数为0.25A时,滑动变阻器接入电路的电阻;3)分析该电路结构,当整个电路功率最小时,请写出开关的状态和滑片的位置,并计算最小功率。23.(2021·贵州遵义·一模)如图甲所示电路中,L1L2的额定电压分别为 6V3V,通过L1的电流随电压变化的关系图像如图乙所示,滑动变阻器最大阻值为 30Ω。同时闭合S1S2,断开S3,将滑片P置于最左端,调节电源电压使其中一只灯泡正常发光(不损坏另一只灯泡)时,用电器消耗的总功率为 4.2W。求:1L1正常发光时的电阻;2L2正常发光时通过的电流;3)只闭合一个开关,确保一只灯泡正常发光时(不损坏另一只灯泡),电源电压可调节的最大值和最小值之比。
    参考答案:1A2B3A4D5D6D7D8BC9         4110     6     0.3     1.811     10     6     20     0.812613     3∶2     3∶214     25     5.615     8     9616     48.4     1.07517     9     4.518     3     6     19     断开     R2     A     短路     B     2.5     0.625     温度20     R2     保护电路和改变灯的电压     小灯泡短路(或电压表短路)     小灯泡断路     0.625     温度     0.25     滑动变阻器滑片P的位置     21.(118V;(25.4W;(335Ω22.(16V;(218Ω;(3)当SS1闭合、S2断开,滑片Pa端时,1.2W23(1)6Ω(2)0.7A(3)12∶1
