北京市通州区九年级上学期物理期末质量检测试卷及答案

这是一份北京市通州区九年级上学期物理期末质量检测试卷及答案，共11页。试卷主要包含了单选题，多选题，填空题，实验题，综合题，计算题等内容，欢迎下载使用。

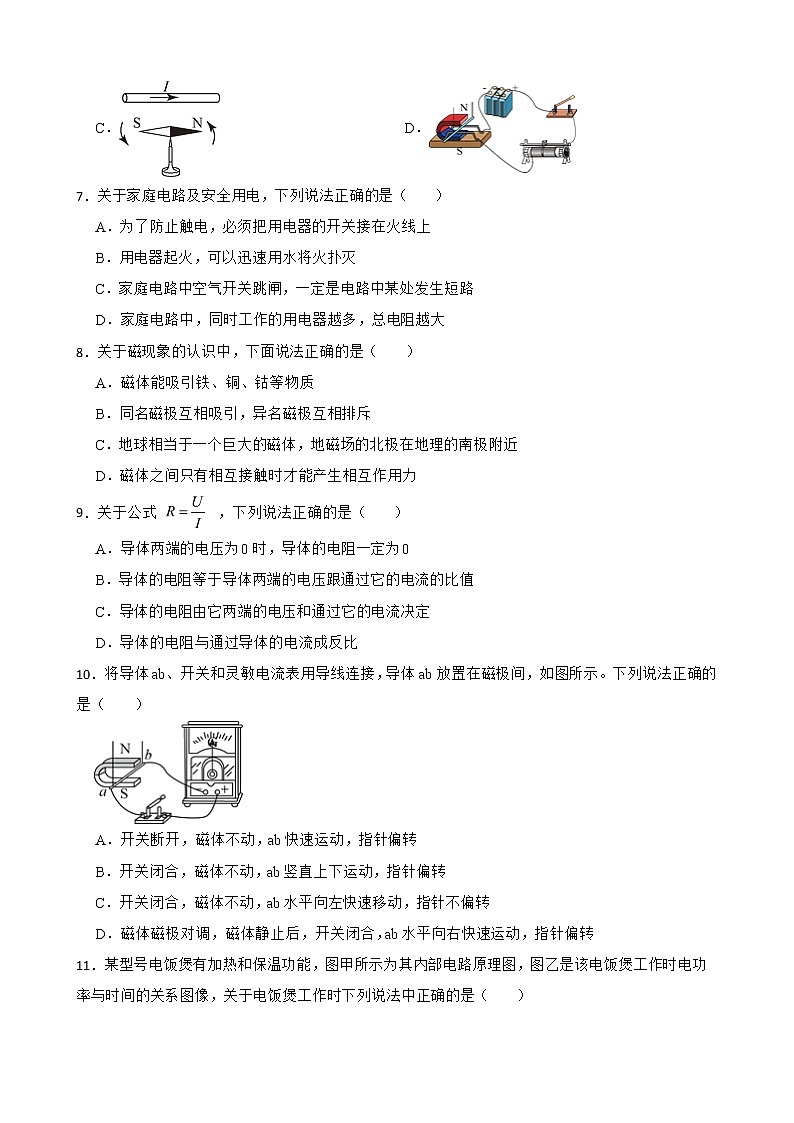

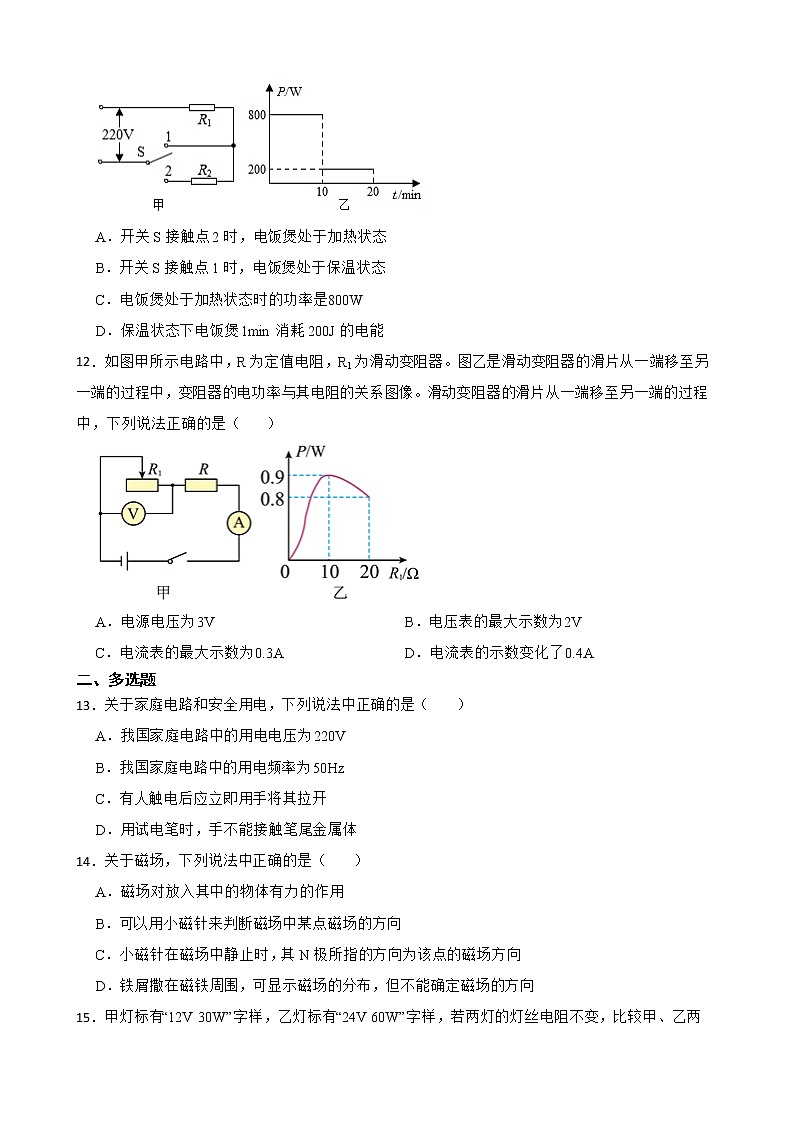

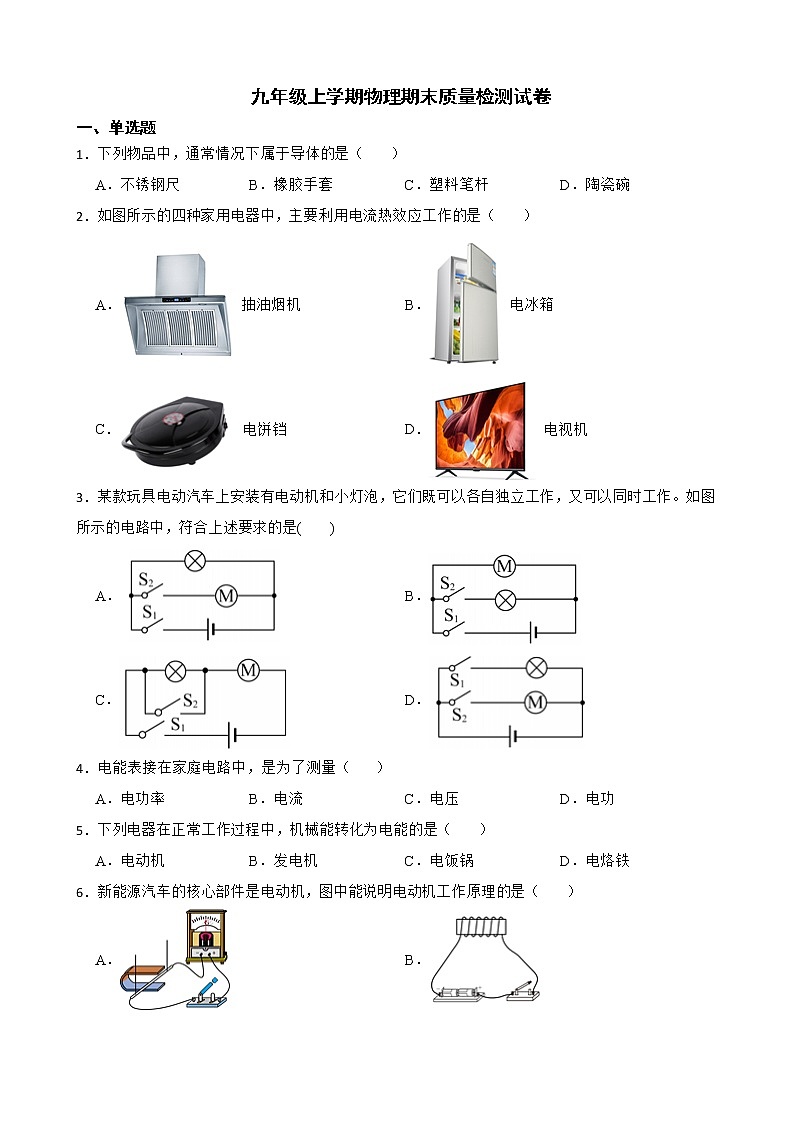

 九年级上学期物理期末质量检测试卷一、单选题1．下列物品中，通常情况下属于导体的是（　　）  A．不锈钢尺 B．橡胶手套 C．塑料笔杆 D．陶瓷碗2．如图所示的四种家用电器中，主要利用电流热效应工作的是（　　）  A． 抽油烟机 B． 电冰箱C． 电饼铛 D． 电视机3．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。如图所示的电路中，符合上述要求的是(　　)   A． B．C． D．4．电能表接在家庭电路中，是为了测量（　　）  A．电功率 B．电流 C．电压 D．电功5．下列电器在正常工作过程中，机械能转化为电能的是（　　）  A．电动机 B．发电机 C．电饭锅 D．电烙铁6．新能源汽车的核心部件是电动机，图中能说明电动机工作原理的是（　　）  A． B．C． D．7．关于家庭电路及安全用电，下列说法正确的是（　　）  A．为了防止触电，必须把用电器的开关接在火线上B．用电器起火，可以迅速用水将火扑灭C．家庭电路中空气开关跳闸，一定是电路中某处发生短路D．家庭电路中，同时工作的用电器越多，总电阻越大8．关于磁现象的认识中，下面说法正确的是（　　）  A．磁体能吸引铁、铜、钴等物质B．同名磁极互相吸引，异名磁极互相排斥C．地球相当于一个巨大的磁体，地磁场的北极在地理的南极附近D．磁体之间只有相互接触时才能产生相互作用力9．关于公式 ，下列说法正确的是（　　）  A．导体两端的电压为0时，导体的电阻一定为0B．导体的电阻等于导体两端的电压跟通过它的电流的比值C．导体的电阻由它两端的电压和通过它的电流决定D．导体的电阻与通过导体的电流成反比10．将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。下列说法正确的是（　　）  A．开关断开，磁体不动，ab快速运动，指针偏转B．开关闭合，磁体不动，ab竖直上下运动，指针偏转C．开关闭合，磁体不动，ab水平向左快速移动，指针不偏转D．磁体磁极对调，磁体静止后，开关闭合，ab水平向右快速运动，指针偏转11．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（　　）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能12．如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是滑动变阻器的滑片从一端移至另一端的过程中，变阻器的电功率与其电阻的关系图像。滑动变阻器的滑片从一端移至另一端的过程中，下列说法正确的是（　　）  A．电源电压为3V B．电压表的最大示数为2VC．电流表的最大示数为0.3A D．电流表的示数变化了0.4A二、多选题13．关于家庭电路和安全用电，下列说法中正确的是（　　）  A．我国家庭电路中的用电电压为220VB．我国家庭电路中的用电频率为50HzC．有人触电后应立即用手将其拉开D．用试电笔时，手不能接触笔尾金属体14．关于磁场，下列说法中正确的是（　　）  A．磁场对放入其中的物体有力的作用B．可以用小磁针来判断磁场中某点磁场的方向C．小磁针在磁场中静止时，其N极所指的方向为该点的磁场方向D．铁屑撒在磁铁周围，可显示磁场的分布，但不能确定磁场的方向15．甲灯标有“12V 30W”字样，乙灯标有“24V 60W”字样，若两灯的灯丝电阻不变，比较甲、乙两灯，下列说法正确的是（　　）  A．电流通过甲灯做的功一定比通过乙灯做的功少B．两灯正常工作且消耗相同的电能，则甲灯工作的时间一定比乙灯长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快三、填空题16．如图所示的电能表的示数为　     　kW·h。17．根据如图所示的电流方向，判断通电螺线管的A端是　     　极。（选填“N”或“S”）四、实验题18．图甲所示为测量小灯泡L电功率的实物图，请完成下列填空：（1）连接电路时开关S应　     　，滑动变阻器滑片P应置于最　     　端（选填“左”或“右”）；（2）闭合开关S，发现小灯泡L不发光，电流表和电压表的指针有偏转，但不明显，其原因是　                             　；（3）调节滑动变阻器的滑片P至某一位置，电压表、电流表示数如图乙所示，小灯泡L两端的电压为　     　V，通过小灯泡L的电流为　     　A，此时小灯泡电功率为　     　W。19．在探究电磁感应现象的实验中，某同学连接了如图所示的电路，闭合开关后使导体AB在磁场中向左运动，发现灵敏电流计的指针向右偏转了，使导体AB在磁场中向右运动，发现灵敏电流计的指针向左偏转了，他所探究的问题是　                                   　。20．在“探究通电螺线管外部磁场特点”的实验中，请完成如下的填空：（1）通电螺线管两端的小磁针的偏转情况如图甲所示，其他条件不变，只改变螺线管中的电流方向，通电螺线管两端的小磁针的偏转情况如图乙所示。由以上实验可知：通电螺线管磁极方向与螺线管中的　           　有关；（2）通电螺线管周围的铁屑分布如图所示，观察铁屑的排列情况可知通电螺线管外部磁场跟　     　磁体的磁场相似。21．在研究影响电磁铁磁性强弱因素的实验中，当电磁铁的线圈匝数一定时，改变并记录通入线圈中的电流，观察并记录电磁铁吸引大头针的个数，得出如下数据：电流/A0.20.40.60.8电磁铁吸引大头针的个数/个152145请根据表中数据，归纳出实验结论：　                                                     　。22．小明用图所示电路，探究“通电导体在磁场中的受力方向与导体中电流方向是否有关”。其主要实验步骤如下：①将导体ab放入磁场中，闭合开关后，观察导体ab的运动方向，并记录在表格中，断开开关；②把蹄形磁铁的上、下磁极调换，同时把电源的正、负极对调后接入电路，闭合开关，观察导体ab的运动方向，并记录在表格中；根据以上叙述，可知小明在探究过程中存在的问题是：　                     　。23．为探究电流通过导体产生热量与电流大小是否有关，选择的实验器材有：如图所示的甲、乙两个完全相同的烧瓶，两个烧瓶口都盖有胶塞并插入相同规格的温度计，烧瓶内装入等质量的煤油和阻值均为R的电热丝（电阻值不随温度变化），电压不变的电源、调零的电流表、开关、滑动变阻器各一个，导线若干。实验中用煤油升高的温度Δt的大小表示电流通过电热丝R产生热量的多少。实验电路如图所示。（1）为完成该探究实验，还需添加的测量仪器是：　     　；（2）以下是该探究实验主要的实验步骤，请你将其补充完整：①将图中的装置甲、滑动变阻器、电流表等电路元件串联接入电路中，将滑动变阻器调到最大阻值；②调节滑动变阻器滑片P到适当位置，观察并记录温度计的示数t0，然后立即闭合开关S，同时开始计时，记录电流表的示数I，通电时间为2min时，记录此时温度计的示数t，断开开关S；③用图中的装置乙替换电路中的装置甲，　                     　，观察并记录温度计的示数t0，然后立即闭合开关S，同时开始计时，记录电流表的示数I，通电时间为　     　min时，记录此时温度计的示数t，断开开关S；④利用公式∆t＝　     　（用测量的物理量的符号表示）计算出每次实验中煤油升高的温度，并记录在表格中；（3）请画出该实验的实验数据的记录表。24．实验桌上有符合实验要求的如下器材：学生电源（电源挡位不可调，两端电压会随接入 电路中电阻的变化而改变）、已调零的电压表和电流表、电阻箱（电阻箱的符号 ）、滑动变阻器和开关各一个，导线若干．请利用上述实验 器材，设计一个实验证明：“当导体两端电压保持不变时，导体的电功率与导体的电阻值成反比”．（1）请在虚线框中画出实验电路图；（2）请写出实验步骤．五、综合题25．请阅读《安全电压》并回答。安全电压初中物理课本中说：“大量实验表明，不高于36V的电压对人体来说一般是安全的，称为安全电压。”这个安全电压绝对安全吗？安全电压是指人体较长时间接触而不致发生触电危险的电压，即人体较长时间接触，对人体各部位组织器官（如皮肤、心脏、呼吸器官和神经系统）不会造成任何损害的电压，也就是说安全电压不危及人身安全。安全电压也叫安全特低电压。应特别强调：任何情况下，都不要把安全电压理解为绝对没有危险的电压。人体触电的危险程度同很多因素有关，而这些因素是互相关联的，只要某种因素突出到相当程度，都会使触电者达到危险的因素。人体触电后的危险程度决定于通过人体的电流、电流持续时间、电流流经人体的途径、人体的电阻、电源频率、人体的健康状况、有无疾病、性别、年龄等因素。以上各种因素中，通过人体的电流的大小起决定作用，而通过人体的电流除与加在人体上的电压有关外，还与人体电阻有关，人体的电阻又受环境、温度和湿度的影响，并且影响很大。人体触电后有无危险受许多因素的影响，主要取决于通过人体电流的大小，而人体的安全电流和人体的电阻在不同情况下的差别是很大的。因此，安全电压在理论上不可能有一个确定的值。另外，在制定安全电压时，还要从安全与经济的角度考虑，如果规定得过低，对人身安全有好处，但会增加投资甚至造成不必要的浪费。反之，如果规定得过高，虽能满足经济的要求，但对人体安全造成威胁。因此应在保证安全的前提下，提高经济效益是各国确定安全电压的原则。我国考虑到人体所处的环境不同，触电的危险性不同，又对四种不同接触状态下的安全电压做了如下规定：第一种情况，人体大部分浸在水中。指在游泳池或在设有电路的危险水槽内发生人体触电的状态。这些场所会发生二次灾害。例如游泳、浴池等场所发生触电后可能导致溺水死。因此，人体可能摆脱的自主电流5mA。由于人体浸在水中，人体电阻只有500Ω，此时的安全电压应为2.5V。第二种情况，人体显著淋湿的状态，人体一部分经常接触到电气装置金属外壳和构造物的状态。通常指在隧洞或潮湿场所，人体皮肤显著受潮。同时电气设备的金属外壳和能导电的构造物结露，人体的一部分与后者接触的状态。此时，人体电阻仅为500Ω左右，若接触电压25V，通过人体电流达到允许极限值50mA；若以安全电流30mA取代，则安全接触电压为15V。第三种情况，上述两种接触以外的情况，对人体有接触电压后，危险性高的状态。通常指住宅、工厂、学校等场所。在这种环境中人体皮肤干燥，属正常状态。安全电流最大值取30mA，人体电阻取1700Ω，持续允许接触电压为30mA×1700Ω=50V。第四种情况，指接触电压后无危险或危险低的情况。对此，不规定安全电压值。由此可见，不高于36V的电压也不是绝对的安全，是有条件的安全。请根据上述材料，回答下列问题：（1）人体触电后是否有危险，起决定作用的因素是　                   　；（2）影响人体电阻大小的因素有　                 　，在　     　环境中，人体电阻较小；（3）某人在水中的电阻为800Ω，其在水中能够摆脱的自主电流为5mA，若此人浸在水中作业，则安全电压为　     　V。六、计算题26．如图所示的电路中，电源电压恒为3V，电阻R2的阻值为30Ω。当开关S1闭合，S2断开时，电流表示数为0.3A，求：（1）电阻R1的阻值；（2）当开关S1、S2均闭合时，通电10s电阻R2产生的热量。27．如图所示，R1=25Ω，小灯泡L的规格为“2.5 V  0.3 A”,电源电压保持不变。（1）S1、S2都断开时，小灯泡L正常发光，求电源电压。（2）S1、S2都闭合时，电流表示数变为0.6 A，求R2的阻值。答案解析部分1．【答案】A2．【答案】C3．【答案】D4．【答案】D5．【答案】B6．【答案】D7．【答案】A8．【答案】C9．【答案】B10．【答案】D11．【答案】C12．【答案】D13．【答案】A,B14．【答案】B,C,D15．【答案】B,D16．【答案】2158.317．【答案】N18．【答案】（1）断开；右（2）滑动变阻器接入电路的阻值过大（3）2；0.3；0.619．【答案】感应电流方向与导线运动方向是否有关20．【答案】（1）电流的方向（2）条形21．【答案】当电磁铁的线圈匝数一定时，电流越大，电磁铁的磁性越强22．【答案】没有保持磁场方向不变23．【答案】（1）秒表（2）调节滑动变阻器的滑片；2；（3）   实验次数I（A）  （℃）  （℃） ∆t（℃） 1 2 3 24．【答案】（1）（2）步骤： ①按电路图连接实物； ②闭合开关S，调节电阻箱R的阻值，移动滑片P到适当的位置，读出此时R1两端的电压U和通过R1的电流I1；记入下表中； ③再次调节电阻箱R的阻值，移动滑动变阻器的滑片使电压表的读数仍然为U；读出此时通过R2的电流I2；记入下表中； ④仿照步骤③，再改变2次电阻箱的阻值R3、R4，读出通过R3、R4的电流I3、I4，记入下表中； 次数 物理量1234R/Ω 　 　 　 　U/N 　 　 　 　I/A 　 　 　 　P/W 　 　 　 　⑤比较P与R的大小关系即可．25．【答案】（1）通过人体电流的大小（2）环境、温度、湿度；潮湿（3）426．【答案】（1）当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测通过R1的电流，电阻R1的阻值 答：电阻R1的阻值是10Ω；（2）当S1、S2均闭合时，R1与R2并联，电流表测干路电流，通电10s电阻R2产生的热量 答：当开关S1、S2均闭合时，通电10s电阻R2产生的热量是3J。27．【答案】（1）解：当S1 、S2 都断开时，R1 与L串联，小灯泡L正常发光， 所以UL =U额 =2.5V，电路中电流：I=I1 =I额 =0.3A， U1=IR1=0.3A×25Ω=7.5V
U=UL+U1=2.5V+7.5=10V（2）解：当S1 、S2 都闭合时，R1 与R2 并联，电流表测干路电流， 由并联电路的电压特点及欧姆定律可知： I2=I-I1=0.6A-0.4A=0.2A
