    2021年广东省江门市蓬江区中考物理模拟试卷(二)

    展开

    这是一份2021年广东省江门市蓬江区中考物理模拟试卷(二),共38页。试卷主要包含了单项选择题,填空题,作图题,实验题,计算题,综合能力题,附加题等内容,欢迎下载使用。

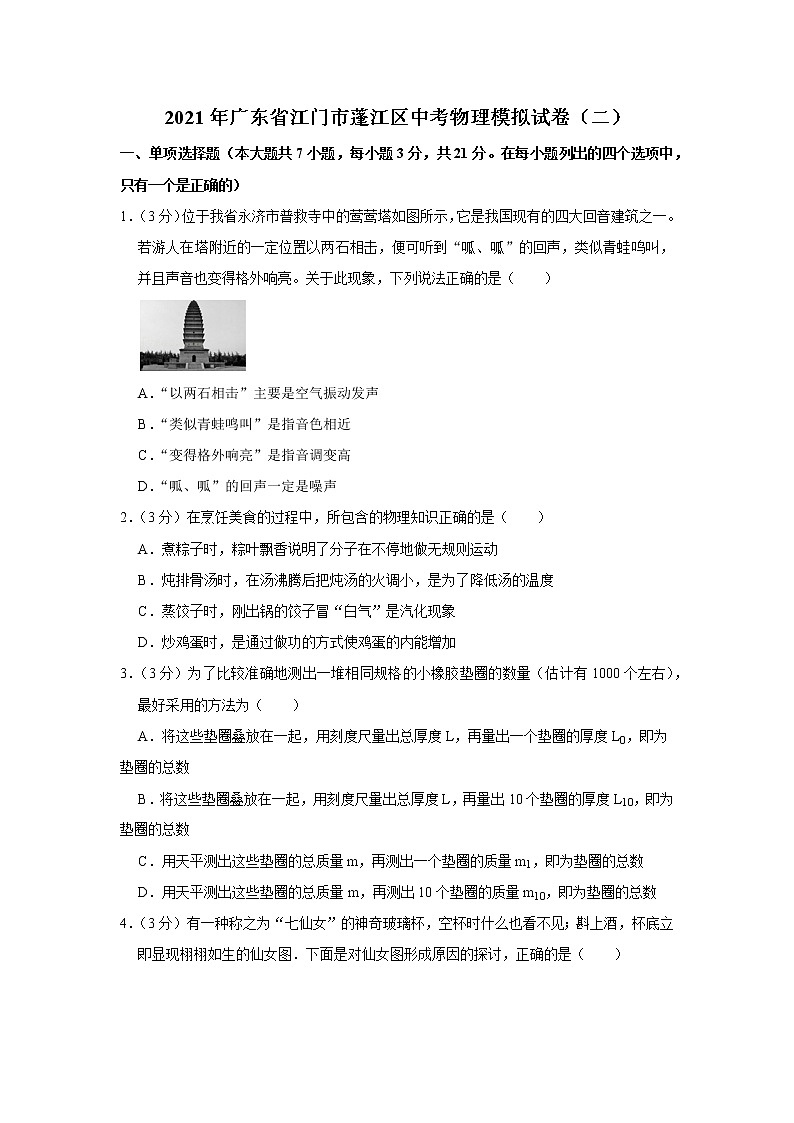

    2021年广东省江门市蓬江区中考物理模拟试卷(二)
    一、单项选择题(本大题共7小题,每小题3分,共21分。在每小题列出的四个选项中,只有一个是正确的)
    1.(3分)位于我省永济市普救寺中的莺莺塔如图所示,它是我国现有的四大回音建筑之一。若游人在塔附近的一定位置以两石相击,便可听到“呱、呱”的回声,类似青蛙鸣叫,并且声音也变得格外响亮。关于此现象,下列说法正确的是(  )

    A.“以两石相击”主要是空气振动发声
    B.“类似青蛙鸣叫”是指音色相近
    C.“变得格外响亮”是指音调变高
    D.“呱、呱”的回声一定是噪声
    2.(3分)在烹饪美食的过程中,所包含的物理知识正确的是(  )
    A.煮粽子时,粽叶飘香说明了分子在不停地做无规则运动
    B.炖排骨汤时,在汤沸腾后把炖汤的火调小,是为了降低汤的温度
    C.蒸饺子时,刚出锅的饺子冒“白气”是汽化现象
    D.炒鸡蛋时,是通过做功的方式使鸡蛋的内能增加
    3.(3分)为了比较准确地测出一堆相同规格的小橡胶垫圈的数量(估计有1000个左右),最好采用的方法为(  )
    A.将这些垫圈叠放在一起,用刻度尺量出总厚度L,再量出一个垫圈的厚度L0,即为垫圈的总数
    B.将这些垫圈叠放在一起,用刻度尺量出总厚度L,再量出10个垫圈的厚度L10,即为垫圈的总数
    C.用天平测出这些垫圈的总质量m,再测出一个垫圈的质量m1,即为垫圈的总数
    D.用天平测出这些垫圈的总质量m,再测出10个垫圈的质量m10,即为垫圈的总数

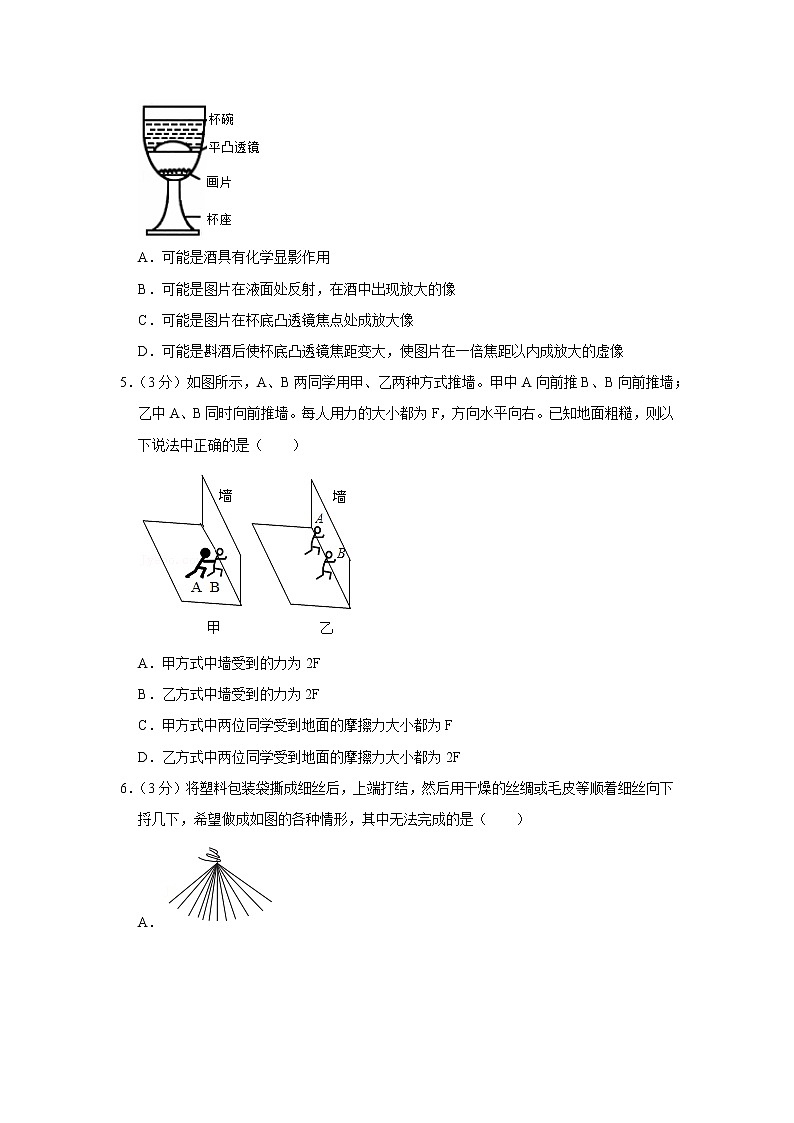

    4.(3分)有一种称之为“七仙女”的神奇玻璃杯,空杯时什么也看不见;斟上酒,杯底立即显现栩栩如生的仙女图.下面是对仙女图形成原因的探讨,正确的是(  )

    A.可能是酒具有化学显影作用
    B.可能是图片在液面处反射,在酒中出现放大的像
    C.可能是图片在杯底凸透镜焦点处成放大像
    D.可能是斟酒后使杯底凸透镜焦距变大,使图片在一倍焦距以内成放大的虚像
    5.(3分)如图所示,A、B两同学用甲、乙两种方式推墙。甲中A向前推B、B向前推墙;乙中A、B同时向前推墙。每人用力的大小都为F,方向水平向右。已知地面粗糙,则以下说法中正确的是(  )

    A.甲方式中墙受到的力为2F
    B.乙方式中墙受到的力为2F
    C.甲方式中两位同学受到地面的摩擦力大小都为F
    D.乙方式中两位同学受到地面的摩擦力大小都为2F

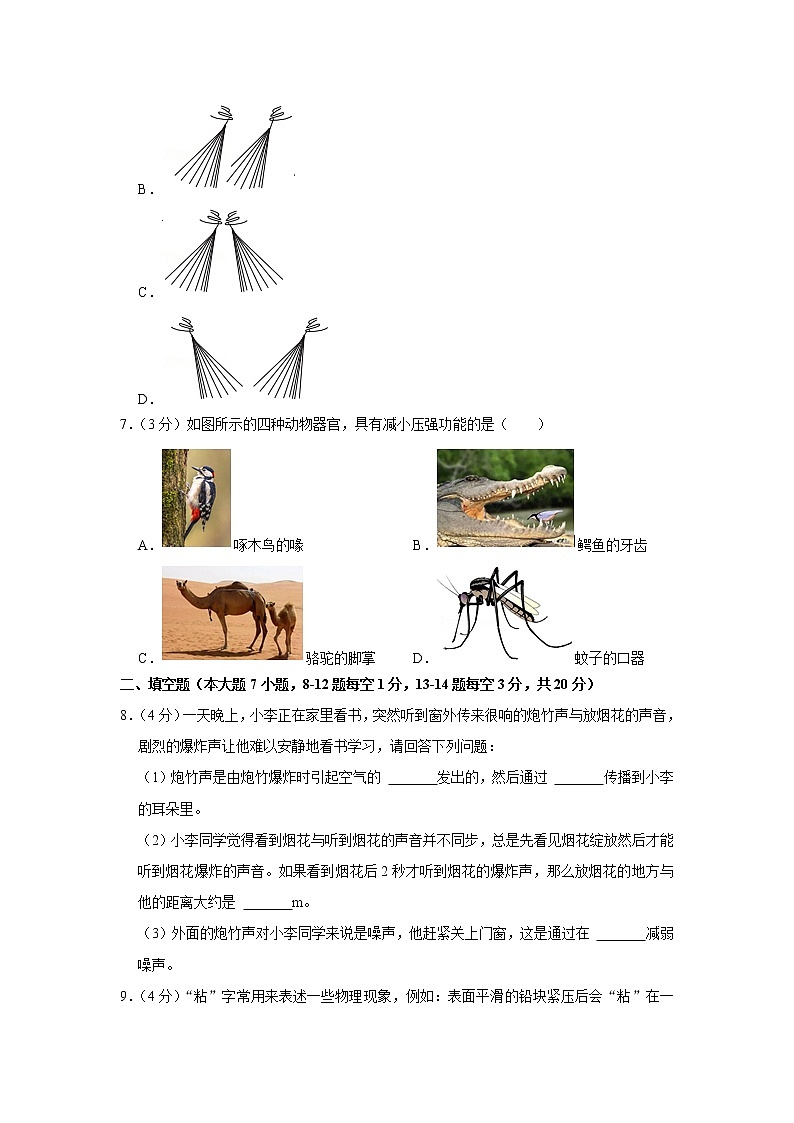

    6.(3分)将塑料包装袋撕成细丝后,上端打结,然后用干燥的丝绸或毛皮等顺着细丝向下捋几下,希望做成如图的各种情形,其中无法完成的是(  )
    A.
    B.
    C.
    D.
    7.(3分)如图所示的四种动物器官,具有减小压强功能的是(  )
    A.啄木鸟的喙 B.鳄鱼的牙齿
    C.骆驼的脚掌 D.蚊子的口器
    二、填空题(本大题7小题,8-12题每空1分,13-14题每空3分,共20分)
    8.(4分)一天晚上,小李正在家里看书,突然听到窗外传来很响的炮竹声与放烟花的声音,剧烈的爆炸声让他难以安静地看书学习,请回答下列问题:
    (1)炮竹声是由炮竹爆炸时引起空气的    发出的,然后通过    传播到小李的耳朵里。
    (2)小李同学觉得看到烟花与听到烟花的声音并不同步,总是先看见烟花绽放然后才能听到烟花爆炸的声音。如果看到烟花后2秒才听到烟花的爆炸声,那么放烟花的地方与他的距离大约是    m。
    (3)外面的炮竹声对小李同学来说是噪声,他赶紧关上门窗,这是通过在    减弱噪声。
    9.(4分)“粘”字常用来表述一些物理现象,例如:表面平滑的铅块紧压后会“粘”在一起,这是因为分子间有    ;吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到    的作用;穿在身上的化纤衣服易“粘”毛绒是因为衣服带了    的缘故;刚从冰箱冷冻室拿出的冰棒会“粘”住舌头是因为液体瞬间    的缘故。
    10.(2分)小明在做碘升华实验前,查阅资料得知:酒精灯外焰的温度约为800℃,碘的熔点为113.7℃。如图有甲、乙两种方式加热方式,你认为采用    (选填“甲”或“乙”)方式较好,不选用另一种加热方式的原因是    。

    11.(2分)如图所示的电路中,通过灯L1的电流为0.1A,通过灯L2的电流为0.2A,通过灯L3的电流为0.3A,用I1、I2、I3分别表电流表A1、A2、A3的示数,则I1=   ,I2=   。

    12.(2分)如图是小华设计的一种节能灯电梯工作原理图,R是一个力敏电阻,当电梯上无人时,压敏电阻受到的压力变小,阻值变大,电磁铁的磁性变    ,触电3与触点    (选填“1”或“2”)接触,电动机的转速变小,电梯变慢,从而达到节能目的。

    13.(3分)如图所示,利用轻质滑轮组匀速拉动水平地面上重为G的物体。若拉力的大小为F,物体和地面之间的摩擦力大小为f,A点的拉力FA,则下列滑轮组的机械效率表达式为(  )

    A. B. C. D.
    14.(3分)如图所示,底面积为1m2的圆柱形容器装满水,一光束沿AO射向水面,方向保持不变,反射光线在水平光屏EF上形成光点Q,打开水阀K,水流出,水位下降,光点在光屏上移动,当光点移了10cm时,容器中的水已流出    kg。

    三、作图题(共8分)
    15.如图所示,当小军用力推墙时,他沿水平冰面减速向后退去,请你画出此时小军的受力示意图。(图中黑点表示重心)

    16.如图所示,轻质杠杆OA在力F1、F2作用下处于静止状态,l2是力F2的力臂,请在图中画出力F2的示意图.

    17.根据电路图连接实物。

    四、实验题(本大题3小题,共18分)
    18.(3分)有甲、乙两种不同品牌的保温杯,为了比较这两种品牌的保温杯盛水时的保温效果,小明按照科学探究的程序,明确了具体的探究问题,选择了适当的器材,在控制变量的前提下,在室内进行了实验,得到了一段时间内,甲、乙两种保温杯内水的温度的实验数据,根据数据绘制的图象如图所示。请你根据图象所提供的信息回答以下问题:
    (1)小明探究的问题的自变量是    。(选填选项前的字母)
    A.保温杯的品牌 B.水冷却的时间 C.水的温度
    (2)请比较甲、乙两种保温杯的保温效果:   。(选填选项前的字母)
    A.甲保温杯的保温效果好
    B.乙保温杯的保温效果好
    C.甲、乙两种保温杯的保温效果一样好
    (3)请估计实验过程中第5小时的室温:   ℃。

    19.(9分)某小组同学探究小车沿斜面运动时的速度变化,其实验装置如图所示,把小车放在斜面顶端A处。
    (1)该实验的原理是根据公式    进行测量的。
    (2)把金属片放在斜面底端B处,测出AB的长S1=80cm,小车从斜面顶端A处滑下到达B点撞击金属片的时间t1=5s,那么小车通过全程的平均速度是v1=   m/s;
    (3)把金属片移到AB的中点O处,测出小车从斜面顶端滑到O点处的时间t2=3s,那么小车在上半段路程的平均速度v2=   m/s;
    (4)小车在斜面下半段的平均速度v3=   m/s;
    (5)根据测量可知:小车速度越来越    ,小车做    运动;
    (6)实验前必须学会熟练使用秒表,如果让小车过了A点才开始计时,则会使所测AO段的平均速度vAO偏    ;(填“大”或“小”)
    (7)在测小车平均速度的各物理量时,为了减少误差,斜面的倾斜度应较    (填“大”或“小”)些,这是为了便于测量    。

    20.(6分)某实验小组的同学用伏安法测量小灯泡电功率,待测小灯泡额定电压为3.8V,小灯泡的额定功率估计在1W左右。

    (1)连接电流表时应选用   的量程。
    (2)请用笔画线代替导线,完成图1实物电路的连接(要求:连线不得交叉)。
    (3)检查电路连接无误,闭合开关后,灯泡不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因可能是   。
    (4)故障排除后,移动滑动变阻器的滑片,使小灯泡正常发光时,电流表示数如图2所示,请读出电流表的示数,并填入表格中。
    (5)实验中,同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值,但表格中仍有不完整的地方,请将所缺内容填写完整。
    电压 U/V
    1.0
    1.5
    2.0
    2.5
    3.0
    3.8
    4.0
    电流 I/A
    0.18
    0.2
    0.22
    0.25
    0.28

    0.32
    电功率P/
    0.18
    0.3
    0.44
    0.625
    0.84

    1.28
    灯泡发光情况
    很暗﹣﹣﹣﹣﹣﹣→暗﹣﹣﹣﹣→正常发光→很亮
    (6)小组同学们分析了实验数据得出:小灯泡的发光亮度是由灯泡的   决定的,且   ,灯泡发光越亮。
    五、计算题(本题共2小题,共18分)
    21.(10分)如图是太阳能热水器内部水箱的结构示意图。A、B是水箱中两个相同的实心圆柱体,密度为2×103kg/m3,悬挂在水箱顶部的压力传感开关S上。当S受到竖直向下的拉力达到一定值时闭合,电动水泵M开始向水箱注水;当拉力等于10N时,S断开,电动水泵M停止注水,此时水箱水位最高为1.2m。g取10N/kg。求:
    (1)若水箱内有100kg的水,该太阳能热水器将水从20℃加热到50℃时水吸收的热量。[c水=4.2×103J/(kg•℃)]
    (2)停止注水后水箱底部受到的水的压强。
    (3)若A、B的体积均为400cm3,A、B受到的总重力。
    (4)正常情况下水箱中的水位最高时如图所示,A受到的浮力(开关S下的细绳和A、B间的细绳质量与体积均忽略不计)。

    22.(8分)如图甲所示,在2015年某工厂要研发一种新型材料,要求对该材料的承受的撞击力进行测试。在测试时将材料样品(不计质量)平放在压力传感器上,闭合开关s,由静止自由释放重物,经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中,电流表的示数I随时间t变化的图象如图乙所示,压力传感器的电阻R随压力F变化的图象如图丙所示。电源的电压=24V,定值电阻R0=10Ω.求:

    (1)在重物下落的过程中,压力传感器的电阻是多少?
    (2)在撞击过程中,样品受到的最大撞击力是多少?
    六、综合能力题(本题共2小题,共15分)
    23.(7分)阅读短文,回答文后的问题。
    电磁流量计
    电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量(液体在单位时间内通过某横截面的体积)和流选的仪表。
    如图甲是用来检测血流速度和血流量的电磁流量计(又称电磁血流计)。其原理如图乙所示,使用时将血管放置于两磁极之间,金属电极A、B与血管壁接触,仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压,电流通过仪表从而显示出血流速度和流量。
    某实验小组用电磁血流计研究血管中血流速度与n(病人心脏血管横截面积与正常人心脏血管横截面积的比值)的关系。测得病人心脏主动脉血管内血液匀速流动的速度心与n的数值如表:
    n
    1.00
    0.90
    0.80
    0.75
    0.60
    v(m/s)
    0.180
    0.200
    0.225
    0.240
    0.300
    研究表明,当血液在管内匀速流动时,受到的阻力f与血液的流速v成正比,即f=kv,k为常数,血管横截面积越小,血液流速越大,受到的阻力越大,心脏的负担就越重。
    (1)电磁流量计上的仪表是由   改装的(选填“电压表”“电流表”);
    (2)测得某液体的流速为0.2m/s,流量为10﹣4m3/s,则管子的横截面积为   m2;
    (4)根据表中数据可知,当n=0.5时,v=   m/s;
    (5)心脏主动脉血管的横截面积变化时,心脏推动血液流动的功率P随n的变化而变化。若当n=1时,心脏推动血液流动的功率P=P0,则当n=0.5时,心脏推动血液流动的功率P=   P0。

    24.(8分)如图甲为一种握力计,图乙是它的工作原理图;电源电压U保持不变,握力显示表是由电流表改装而成,阻值为5Ω的定值电阻R2起保护作用,最大阻值为R1的变阻器是用均匀的电阻线紧密缠绕而成,电阻线圈长为L。不施加力时滑片P在电阻R1的最上端,弹簧的电阻不计,已知握力大小与滑片移动的距离ΔL成正比,握力计测量范围为0~300N,电路中电流表示数I变化范围0.1A~0.6A,g取10N/kg。
    (1)用握力计所能测量的最大力匀速竖直举起物体的质量是    kg。
    (2)当握力计示数为120N时,R2消耗的功率为    W。
    (3)该方案中若电流表为指针式,则握力显示表刻度    (填“均匀”或“不均匀”)。
    (4)小明利用电压表显示握力(示数U2)并将握力计进行了重新设计,如图丙所示。电压表示数U2与ΔL间关系的表达式为    (表达式用符号表示各物理量)。
    七、附加题(本题共2小题,共20分)
    25.(5分)AB、BC、AC、AD、BD、CD六根阻值均为R的电阻丝连接如图所示,则A、D之间的等效电阻为    。

    26.(15分)地秤可用来称量较重的物体,它有一个较大的长方形的称量面ABB'A',如图所示,BB'的右侧是一个范围足够大的斜坡,称量面与左侧水平地面和右侧斜坡顶部相平,称量面与它们的衔接处可近似看成无缝相接,把地面和称量面都看成光滑的,AA'线与BB'线相距2m。有一根粗细均匀、横截面为正方形的实心直钢材,体积为0.02m3,长度为2m。让钢材以某速度v匀速地从AA'线的左边沿垂直于边AA'线的方向向右运动,当钢材的右端经过AA'线时开始计时,此后钢材对称量面的压力F逐渐增大,t=5s时压力恰好增至最大。已知钢的密度ρ=7.9×103kg/m3,g取10N/kg,则:
    (1)钢材的质量m=   kg,钢材匀速运动的速度v=   m/s。
    (2)当t=2s时,钢材对地秤的称量面压力F=   N。
    (3)当t=6s时,钢材对地秤的称量面的压强为    Pa。并请推导出6s≤t<7.5s的过程中,钢材对地秤称量面的压强p与时间t的关系式为    。


    2021年广东省江门市蓬江区中考物理模拟试卷(二)
    参考答案与试题解析
    一、单项选择题(本大题共7小题,每小题3分,共21分。在每小题列出的四个选项中,只有一个是正确的)
    1.(3分)位于我省永济市普救寺中的莺莺塔如图所示,它是我国现有的四大回音建筑之一。若游人在塔附近的一定位置以两石相击,便可听到“呱、呱”的回声,类似青蛙鸣叫,并且声音也变得格外响亮。关于此现象,下列说法正确的是(  )

    A.“以两石相击”主要是空气振动发声
    B.“类似青蛙鸣叫”是指音色相近
    C.“变得格外响亮”是指音调变高
    D.“呱、呱”的回声一定是噪声
    【分析】声音是由物体的振动产生的;
    物理学中把人耳能感觉到的声音的强弱称为响度,把声音的高低称为音调,音色反映了声音的品质与特色。
    从环境保护角度凡是妨碍人们正常工作、学习和休息的声音都是噪声;从物理学角度发声体做无规则振动发出的声音是噪声。
    【解答】解:
    A、“以两石相击”,石头会振动,振动会产生声音,故A错误;
    B、“类似青蛙鸣叫”是指的是与青蛙的音色相近,故B正确;
    C、“变得格外响亮”是指响度大,故C错误;
    D、如果有人喜欢听“呱、呱”的回声,回声不是噪声,故D错误。
    故选:B。
    【点评】本题考查了声音产生的条件,声音的特征有音调、响度、音色;三个特征是从三个不同角度描述声音的,且影响三个特征的因素各不相同。
    2.(3分)在烹饪美食的过程中,所包含的物理知识正确的是(  )
    A.煮粽子时,粽叶飘香说明了分子在不停地做无规则运动
    B.炖排骨汤时,在汤沸腾后把炖汤的火调小,是为了降低汤的温度
    C.蒸饺子时,刚出锅的饺子冒“白气”是汽化现象
    D.炒鸡蛋时,是通过做功的方式使鸡蛋的内能增加
    【分析】(1)物质由分子组成的,分子在不停地做无规则运动的;
    (2)液体在沸腾时不断吸热,温度保持不变;
    (3)物质由气态变成液态的过程叫做液化,由液态变成气态的过程叫做汽化;
    (4)改变物体内能的方式有热传递和做功,两种方式是等效的。
    【解答】解:A、煮粽子时,粽叶飘香是扩散现象,说明分子在不停地做无规则运动,故A正确
    B、炖排骨汤时,在汤沸腾后把炖汤的火调小,此时汤继续沸腾,汤的温度不会降低,故B错误;
    C、蒸饺子时刚出锅的饺子冒“白气”是水蒸气遇冷液化形成的,故C错误;
    D、炒鸡蛋时,鸡蛋从锅中吸收热量温度升高,是通过热传递的方式使鸡蛋的内能增加,故D错误。
    故选:A。
    【点评】本题考查分子的运动、沸腾特点、液化、及改变物体内能的方式,知识点较多,属于基础题。
    3.(3分)为了比较准确地测出一堆相同规格的小橡胶垫圈的数量(估计有1000个左右),最好采用的方法为(  )
    A.将这些垫圈叠放在一起,用刻度尺量出总厚度L,再量出一个垫圈的厚度L0,即为垫圈的总数
    B.将这些垫圈叠放在一起,用刻度尺量出总厚度L,再量出10个垫圈的厚度L10,即为垫圈的总数
    C.用天平测出这些垫圈的总质量m,再测出一个垫圈的质量m1,即为垫圈的总数
    D.用天平测出这些垫圈的总质量m,再测出10个垫圈的质量m10,即为垫圈的总数
    【分析】测量微小物质的数量时,是选用天平还是选用刻度尺要根据实际情况正确选择;
    将若干个小垫圈叠在一起,用刻度尺量出总厚度是一件很困难的事情,所以应用天平测量;
    一个小橡胶垫圈的质量太小,甚至小于天平的分度值,无法直接称量,应该用累积法测多个垫圈的质量。
    【解答】解:AB、小橡胶垫圈的数量(估计为1000个),将这些垫圈叠在一起,用刻度尺量出总厚度是一件很困难的事情,不可采用。所以AB两个选项的做法不符合题意。
    C、一个垫圈的质量太小,小于天平的感量,无法直接测量。此选项不符合题意。
    D、用天平测出这些垫圈的总质量M和十个垫圈的质量M10,即为垫圈的总数,方法可用,此选项符合题意。
    故选:D。
    【点评】测微小质量、微小长度一般用累积法,测曲线长度一般用化曲为直法、滚轮法,测硬币等圆的直径一般用平移法,在学习中要注意总结,灵活选用特殊测量方法。
    4.(3分)有一种称之为“七仙女”的神奇玻璃杯,空杯时什么也看不见;斟上酒,杯底立即显现栩栩如生的仙女图.下面是对仙女图形成原因的探讨,正确的是(  )

    A.可能是酒具有化学显影作用
    B.可能是图片在液面处反射,在酒中出现放大的像
    C.可能是图片在杯底凸透镜焦点处成放大像
    D.可能是斟酒后使杯底凸透镜焦距变大,使图片在一倍焦距以内成放大的虚像
    【分析】图片位于玻璃凸透镜的焦点上,无酒时来自图片的光线经凸透镜后平行射出,所以看不见仙女的像,加入酒后,酒凹透镜对光线有发散作用,使玻璃凸透镜和酒凹透镜组成的凸透镜焦距变大,图片在凸透镜的一倍焦距以内成正立、放大的虚像。
    【解答】解:空杯时,什么也看不见,图片可能在凸透镜的焦点上,光线经凸透镜之后成为平行光,不会成实像,也不会成虚像;
    加入酒后,酒凹透镜对光线有发散作用,使玻璃凸透镜和酒凹透镜组成的凸透镜焦距变大,图片在凸透镜的一倍焦距以内,成正立、放大的虚像;
    故ABC错误,D正确。
    故选:D。
    【点评】本题主要考查的是凸透镜成像的应用,难度不大,要掌握。
    5.(3分)如图所示,A、B两同学用甲、乙两种方式推墙。甲中A向前推B、B向前推墙;乙中A、B同时向前推墙。每人用力的大小都为F,方向水平向右。已知地面粗糙,则以下说法中正确的是(  )

    A.甲方式中墙受到的力为2F
    B.乙方式中墙受到的力为2F
    C.甲方式中两位同学受到地面的摩擦力大小都为F
    D.乙方式中两位同学受到地面的摩擦力大小都为2F
    【分析】推力为弹力,弹力发生在直接接触的物体之间,分别对甲、乙受力分析,然后根据平衡条件和相互作用力的关系进行解答。
    【解答】解:
    (1)甲方式中,先对A同学水平方向受力分析,受B对A的向左的弹力和地面对A的向右的静摩擦力;
    再对B同学水平方向受力分析,受A对B向右的弹力和墙壁对B向左的弹力,由B同学静止可知,二力是一对平衡力,
    又因A同学和B同学之间的作用力为相互作用力,B与墙壁之间的作用力也为相互作用力,
    所以,A对B向右的弹力和墙壁对B向左的弹力大小均为F,
    则甲方式中墙受到的力为F,B同学不受摩擦力,故AC错误;
    (2)乙方式中,甲、乙两同学均受水平向左墙壁的弹力和地面向右的静摩擦力作用处于平衡状态,
    由二力平衡条件可知,地面对两同学的摩擦力都为F,此时墙受到的推力为2F,故B正确、D错误。
    故选:B。
    【点评】本题考查了二力平衡条件和相互作用力关系的应用,分析好两种情况下的受力情况是关键。
    6.(3分)将塑料包装袋撕成细丝后,上端打结,然后用干燥的丝绸或毛皮等顺着细丝向下捋几下,希望做成如图的各种情形,其中无法完成的是(  )
    A.
    B.
    C.
    D.
    【分析】本题主要用到摩擦起电和同种电荷相互排斥,异种电荷相互吸引的知识。此问题就可以迎刃而解。
    【解答】解:
    分别用干燥的丝绸或毛皮等顺着细丝向下捋几下会使塑料包装袋撕成细丝带上不同的电荷;
    A.用干燥的丝绸或毛皮的其中一种与细丝带摩擦,使整个塑料细丝带上同一种电荷,而出现相互排斥的现象,故A能完成;
    B.摩擦起电后,若两束塑料细丝带异种电荷,它们应相互吸引,图B并没有表现出相互吸引的现象;若两束塑料细丝带同种电荷,它们应相互排斥,图B也没有表现出相互排斥的现象。故B不能完成,符合题意;
    C.用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝,使它们带上同一种电荷,而出现相互排斥的现象,故C能完成;
    D.用干燥的丝绸和毛皮分别摩擦两束塑料细丝,使它们带上异种电荷,而出现相互吸引的现象,故D能完成;
    故选:B。
    【点评】本题要结合摩擦起电的知识分析判断,会利用静电现象进行分析生活现象。
    7.(3分)如图所示的四种动物器官,具有减小压强功能的是(  )
    A.啄木鸟的喙 B.鳄鱼的牙齿
    C.骆驼的脚掌 D.蚊子的口器
    【分析】压强大小与压力大小和受力面积大小有关:
    (1)增大压强的方法:在受力面积一定时,增大压力来增大压强;在压力一定时,减小受力面积来增大压强。
    (2)减小压强的方法:在受力面积一定时,减小压力来减小压强;在压力一定时,增大受力面积来减小压强。
    【解答】解:
    A、啄木鸟的喙很尖,是在压力一定时,通过减小受力面积来增大压强,故A不符合题意。
    B、鳄鱼的牙齿很锋利,是在压力一定时,通过减小受力面积来增大压强,故B不符合题意;
    C、骆驼的脚掌很宽大,是在压力一定时,通过增大受力面积来减小压强,便于骆驼在沙漠中行走,故C符合题意;
    D、蚊子的口器尖细,是在压力一定时,通过减小受力面积来增大压强,故D不符合题意。
    故选:C。
    【点评】本题考查了影响压强大小的因素,在生活中很多的动物植物都包含很多的物理知识,所以我们要认真观察,学以致用。
    二、填空题(本大题7小题,8-12题每空1分,13-14题每空3分,共20分)
    8.(4分)一天晚上,小李正在家里看书,突然听到窗外传来很响的炮竹声与放烟花的声音,剧烈的爆炸声让他难以安静地看书学习,请回答下列问题:
    (1)炮竹声是由炮竹爆炸时引起空气的  振动 发出的,然后通过  空气 传播到小李的耳朵里。
    (2)小李同学觉得看到烟花与听到烟花的声音并不同步,总是先看见烟花绽放然后才能听到烟花爆炸的声音。如果看到烟花后2秒才听到烟花的爆炸声,那么放烟花的地方与他的距离大约是  680 m。
    (3)外面的炮竹声对小李同学来说是噪声,他赶紧关上门窗,这是通过在  传播过程中 减弱噪声。
    【分析】(1)声音由物体的振动产生。声音的传播靠介质;固体、液体、气体都可作为传播声音的介质。
    (2)运用速度的公式,可得出距离。
    (3)减弱噪声有三条途径,即在三个不同的位置——声源处、传播过程中、人耳处。
    【解答】解:(1)炮竹声是由炮竹爆炸时引起空气的振动发出的,然后通过空气传播到小李的耳朵里。
    (2)如果看到烟花后2秒才听到烟花的爆炸声,则放烟花的地方与他的距离为:s=vt=340m/s×2s=680m。
    (3)外面的炮竹声对小李同学来说是噪声,他赶紧关上门窗,这是通过在传播过程中减弱噪声。
    故答案为:(1)振动;空气;(2)680;(3)传播过程中。
    【点评】理解声音的产生和传播条件,运用速度计算公式,知道减弱噪声的方法,可解答此题。
    9.(4分)“粘”字常用来表述一些物理现象,例如:表面平滑的铅块紧压后会“粘”在一起,这是因为分子间有  引力 ;吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到  大气压 的作用;穿在身上的化纤衣服易“粘”毛绒是因为衣服带了  电荷 的缘故;刚从冰箱冷冻室拿出的冰棒会“粘”住舌头是因为液体瞬间  凝固 的缘故。
    【分析】(1)物质是由大量分子组成的,分子在永不停息地做无规则运动,分子间存在相互的引力与斥力;
    (2)我们周围存在大气压;
    (3)摩擦可以使物体带电,带电体具有吸引轻小物体的性质;
    (4)物质由液态变成固态的现象叫做凝固。
    【解答】解:两块表面平滑的铅块压紧会粘在一起,这是因为分子间存在着引力作用的结果;
    吸盘式挂衣钩能够“粘”在墙上,是由于大气压的作用;
    穿着的化纤衣服“粘”毛绒,是因为衣服摩擦起电后带了电荷,会吸引轻小物体;
    刚从冷冻室拿出的冰棒会“粘”住,是因为舌头上的水分遇到比较冷的冰棍发生凝固造成的。
    故答案为:引力;大气压;电荷;凝固。
    【点评】本题考查了摩擦起电现象和分子之间的作用力、大气压、凝固的掌握情况,需要结合具体实例进行分析。
    10.(2分)小明在做碘升华实验前,查阅资料得知:酒精灯外焰的温度约为800℃,碘的熔点为113.7℃。如图有甲、乙两种方式加热方式,你认为采用  甲 (选填“甲”或“乙”)方式较好,不选用另一种加热方式的原因是  火焰温度高于碘的熔点,碘会熔化 。

    【分析】(1)为探究碘的升华实验,应防止碘发生熔化现象。
    (2)液体沸腾的特点:吸热、温度不变。
    (3)晶体熔化的条件:达到熔点,继续吸热。
    【解答】解:如图有甲、乙两种加热方式,应采用甲方式较好,因为水沸腾时的温度保持100℃(标准大气压下)不变,达不到碘的熔点,碘不会熔化,但可以发生升华现象。
    不选用另一种加热方式的原因是:火焰温度高于碘的熔点,碘会熔化。
    故答案为:甲;火焰温度高于碘的熔点,碘会熔化。
    【点评】深入理解液体沸腾特点、晶体熔化条件,知道升华概念,可解答此题。
    11.(2分)如图所示的电路中,通过灯L1的电流为0.1A,通过灯L2的电流为0.2A,通过灯L3的电流为0.3A,用I1、I2、I3分别表电流表A1、A2、A3的示数,则I1= 0.6A ,I2= 0.5A 。

    【分析】由图知,三个灯泡并联,电流表A1测三个灯泡的总电流,A2测的L2和L3总电流,A3测通过L3的电流,根据并联电路的电流规律分析解答。
    【解答】解:
    由电路图知,三个灯泡并联,电流表A1测三个灯泡的总电流,A2测的L2和L3总电流,A3测通过L3的电流,
    因为并联电路中,干路电流等于各支路电流之和,所以:
    I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A;
    I2=IL2+IL3=0.2A+0.3A=0.5A。
    故答案为:0.6A;0.5A。
    【点评】本题考查并联电路电流规律的应用,正确分析电路的连接方式以及电流表所测电流是关键。
    12.(2分)如图是小华设计的一种节能灯电梯工作原理图,R是一个力敏电阻,当电梯上无人时,压敏电阻受到的压力变小,阻值变大,电磁铁的磁性变  弱 ,触电3与触点  1 (选填“1”或“2”)接触,电动机的转速变小,电梯变慢,从而达到节能目的。

    【分析】本题中有两个电路,左侧为压敏电阻与电磁铁串联,右侧为电动机控制电路,当衔铁与触点1接触时,R1与电机串联,当衔铁与触点2接触时,电阻断路,电动机中电压增大。
    【解答】解:由题知:压敏电阻受到的压力变小,阻值变大。据图可知,当电梯上无人时,压力减小,R的阻值变大,电路中电流变小,电磁铁的磁性减弱,则衔铁在弹簧作用下被拉起,触点3接触1,电动机与R1串联后电动机上的电压减小,电动机转速变慢。
    故答案为:弱;1。
    【点评】本题考查的是电磁继电器的工作原理,应用物理知识解决实际问题的能力,关键是认清电路的构造联系所学知识进行解答。
    13.(3分)如图所示,利用轻质滑轮组匀速拉动水平地面上重为G的物体。若拉力的大小为F,物体和地面之间的摩擦力大小为f,A点的拉力FA,则下列滑轮组的机械效率表达式为(  )

    A. B. C. D.
    【分析】(1)物体在水平地面上做匀速运动,则此时A处绳子的拉力与物体与地面之间的摩擦力是一对平衡力,
    (2)本题中使用滑轮组水平拉动物体,拉力F所做的功为总功,克服物体摩擦力所做的功为有用功,由图可知n=2,绳子自由端移动的距离s=ns物,可利用公式η计算出滑轮组的机械效率。
    【解答】解:由图可知n=2,绳子自由端移动的距离s=ns物,滑轮组的机械效率:
    η
    物体在水平地面上做匀速运动,则此时A处绳子的拉力与物体与地面之间的摩擦力是一对平衡力,
    物体和地面之间摩擦力为f,则大小为FA=f。
    则η。
    故选:A。
    【点评】此题主要考查了滑轮组时机械效率,在计算过程中,要注意使用滑轮组水平拉动物体,绳子自由端的拉力所做的功为总功,克服物体摩擦力所做的功为有用功。
    14.(3分)如图所示,底面积为1m2的圆柱形容器装满水,一光束沿AO射向水面,方向保持不变,反射光线在水平光屏EF上形成光点Q,打开水阀K,水流出,水位下降,光点在光屏上移动,当光点移了10cm时,容器中的水已流出  50 kg。

    【分析】根据光的反射定律及几何知识可得出,当光斑在EF上向右移动s时,水面将下降hs;容器中流出的水的质量m=ρ水V水=ρ水Sh,据此分析求解。
    【解答】解:
    入射光线AO射到水面,水面将光线反射到Q点,反射光OQ和入射光AO满足反射定律,入射角为45°,反射角也为45°;
    当水面下降时,入射光线AO保持不变,入射点将随着水面下降而移到O′,如下图,由于入射光AO没变,入射角也没变,故反射角也不变,仍为45°,
    则在O′点反射的光线O′Q′∥OQ右移,O′Q′与原来的水面交于P点,如图:

    根据几何关系,QQ′∥OP,OQ∥PQ′,四边形OPQ′Q为平行四边形,所以OP=QQ′,
    因为入射角为45°,所以△OO′P、O′MP都是等腰直角三角形,所以O′M=MPOP,
    所以当光斑在EF上向右移动s=10cm时,
    水面将下降hs10cm=5cm=0.05m,
    由ρ得,流出水的质量:
    m水=ρ水V水=ρ水Sh=1.0×103kg/m3×1m2×0.05m=50kg。
    故答案为:50。
    【点评】本题的关键是:入射光不变、反射面改变时,反射光的光路图怎样变化,要能画出光路图,观察几何图形的关系,应用几何知识解决水面下降的深度,因此解答此题要求学生具备一定的学科综合能力。此题属于难题。
    三、作图题(共8分)
    15.如图所示,当小军用力推墙时,他沿水平冰面减速向后退去,请你画出此时小军的受力示意图。(图中黑点表示重心)

    【分析】小军沿水平冰面减速向后退去时,对小军受力分析,其受到竖直向下重力和水平冰面对他竖直向上的支持力及水平向右的摩擦力,根据力的示意图的画法分别作出这三个力的示意图即可。
    【解答】解:小军沿水平冰面减速向后退去时,对小军受力分析,竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力;
    水平方向向左减速运动,故其受到水平向右的摩擦力;这三个力的作用点可画在重心,
    从重心分别沿竖直向下和竖直向上画一条有向线段,用“G”表示重力,用“F”表示支持力,
    从重心沿水平向右画一条有向线段,用“f”表示摩擦力,如图所示:

    【点评】本题考查力的示意图的画法,关键是能根据物体的运动状态对其正确受力分析,注意重力和支持力是一对平衡力,线段要画一样长,属于力学作图的典型题目。
    16.如图所示,轻质杠杆OA在力F1、F2作用下处于静止状态,l2是力F2的力臂,请在图中画出力F2的示意图.

    【分析】力臂是由支点到力的作用线的距离,而画力时也可根据其作用线与力臂垂直这一特点,在已知力臂的情况下,画出对应的力。
    【解答】解:过力臂l2的右端,作垂直于l2的直线,与杠杆OA的交点为力F2的作用点,方向斜向上方;如图所示:

    【点评】画力臂与画力所依据的都是力的作用线与力臂垂直,这一点我们必须明确。
    17.根据电路图连接实物。

    【分析】先根据电路图分析电路的连接情况,然后再连接实物图。
    【解答】解:由电路图知,两灯并联,开关K在干路上,K1在L1的支路上,K2在L2的支路上,实物图连接如图所示:

    【点评】本题考查了根据电路图连接实物图,正确分析电路的连接方式以及开关的位置是关键,注意实物图的连接要与电路图对应。
    四、实验题(本大题3小题,共18分)
    18.(3分)有甲、乙两种不同品牌的保温杯,为了比较这两种品牌的保温杯盛水时的保温效果,小明按照科学探究的程序,明确了具体的探究问题,选择了适当的器材,在控制变量的前提下,在室内进行了实验,得到了一段时间内,甲、乙两种保温杯内水的温度的实验数据,根据数据绘制的图象如图所示。请你根据图象所提供的信息回答以下问题:
    (1)小明探究的问题的自变量是  B 。(选填选项前的字母)
    A.保温杯的品牌 B.水冷却的时间 C.水的温度
    (2)请比较甲、乙两种保温杯的保温效果: B 。(选填选项前的字母)
    A.甲保温杯的保温效果好
    B.乙保温杯的保温效果好
    C.甲、乙两种保温杯的保温效果一样好
    (3)请估计实验过程中第5小时的室温: 20 ℃。

    【分析】(1)此实验是为了比较两种品牌的保温杯盛水时的保温效果,所以其自变量是水冷却的时间;
    (2)实验中要保证水的初温和水的质量是相同的,这样可以直接观察温度计示数的变化情况来判断保温材料的性能情况;
    (3)结合图象分析降温规律,当温度不再改变时,即水温降到了室温。
    【解答】解:(1)由题意可知,此实验是为了比较两种品牌的保温杯盛水时的保温效果,而保温效果是通过水冷却的时间体现出来的,所以其自变量是水冷却的时间,而保温杯的品牌不是探究的自变量,故B符合题意;
    (2)由图象可知,在相同时间内,乙的水温下降较慢,甲的水温下降较快,所以乙保温杯的保温效果好,故B符合题意;
    (3)由图象可知,当温度降到20℃时,温度不再变化,所以室温为20℃,第5小时室温当然也是20℃。
    故答案为:(1)B;(2)B;(3)20。
    【点评】能正确根据图象,判断温度随时间的变化,进而得出相应的规律,并判断出室温的高低,考查了我们读取图象的能力。
    19.(9分)某小组同学探究小车沿斜面运动时的速度变化,其实验装置如图所示,把小车放在斜面顶端A处。
    (1)该实验的原理是根据公式  v 进行测量的。
    (2)把金属片放在斜面底端B处,测出AB的长S1=80cm,小车从斜面顶端A处滑下到达B点撞击金属片的时间t1=5s,那么小车通过全程的平均速度是v1= 0.16 m/s;
    (3)把金属片移到AB的中点O处,测出小车从斜面顶端滑到O点处的时间t2=3s,那么小车在上半段路程的平均速度v2= 0.13 m/s;
    (4)小车在斜面下半段的平均速度v3= 0.2 m/s;
    (5)根据测量可知:小车速度越来越  快 ,小车做  变速直线 运动;
    (6)实验前必须学会熟练使用秒表,如果让小车过了A点才开始计时,则会使所测AO段的平均速度vAO偏  大 ;(填“大”或“小”)
    (7)在测小车平均速度的各物理量时,为了减少误差,斜面的倾斜度应较  小 (填“大”或“小”)些,这是为了便于测量  时间 。

    【分析】(1)实验室测量平均速度的基本原理是v;
    (2)(3)(4)根据v求出平均速度;
    (5)分析计算的数据,判断小车的运动情况;
    (6)分析过了A点再计时所测时间的偏差,由平均速度公式分析可得。
    (7)实验时,斜面放的坡度要小些,这样小车的运动时间时间长。
    【解答】解:
    (1)测小车平均速度的实验原理是v。
    (2)把金属片放在斜面底端B处,用刻度尺测出AB的长s1=80cm,又用秒表测出小车从斜面顶端A处滑下到达B点撞击金属片的时间t1=5s,
    小车通过全程的平均速度v10.16m/s;
    (3)把金属片移到斜面的中点,小车从斜面顶端滑到中点处的时间t2=3s,路程s2=0.4m;
    所以小车在上半段路程的平均速度v20.13m/s;
    (4)小车在斜面下半段的路程s3=0.4m,所用时间t3=5s﹣3s=2s;
    所以小车在斜面下半段的平均速度v30.2m/s;
    (5)根据计算的数据可知,小车的运动速度越来越快,经过的路线是直线,因此小车做变速直线运动;
    (6)由图,若小车过了A点再计时,所测得小车通过AO段的时间偏小,路程不变,由v可知这样会使测AO段的平均速度偏大。
    (7)实验时,斜面的坡度应很小,减小小车运动的速度,使小车运动的时间更长,提高测量的精确度。
    故答案为:(1)v;(2)0.16;(3)0.13;(4)0.2;(5)快;变速直线; (6)大;(7)小;时间。
    【点评】本题考查了实验器材、求平均速度、判断小车的运动性质等问题,了解实验原理、由图示停表求出小车的运动时间是求小车平均速度的关键。
    20.(6分)某实验小组的同学用伏安法测量小灯泡电功率,待测小灯泡额定电压为3.8V,小灯泡的额定功率估计在1W左右。

    (1)连接电流表时应选用 0~0.6A 的量程。
    (2)请用笔画线代替导线,完成图1实物电路的连接(要求:连线不得交叉)。
    (3)检查电路连接无误,闭合开关后,灯泡不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因可能是 灯泡灯丝断了 。
    (4)故障排除后,移动滑动变阻器的滑片,使小灯泡正常发光时,电流表示数如图2所示,请读出电流表的示数,并填入表格中。
    (5)实验中,同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值,但表格中仍有不完整的地方,请将所缺内容填写完整。
    电压 U/V
    1.0
    1.5
    2.0
    2.5
    3.0
    3.8
    4.0
    电流 I/A
    0.18
    0.2
    0.22
    0.25
    0.28
     0.31
    0.32
    电功率P/ W
    0.18
    0.3
    0.44
    0.625
    0.84
     1.178
    1.28
    灯泡发光情况
    很暗﹣﹣﹣﹣﹣﹣→暗﹣﹣﹣﹣→正常发光→很亮
    (6)小组同学们分析了实验数据得出:小灯泡的发光亮度是由灯泡的 实际功率 决定的,且 实际功率越大 ,灯泡发光越亮。
    【分析】(1)电流表量程的选择由灯泡的额定电压和额定功率计算电流来确定,电流表串联在电路中,测灯泡的电流。
    (2)电压表量程由灯泡的额定电压确定,电压表和灯泡并联测灯泡的电压。
    注意电压表和电流表的正负接线柱。
    (3)灯泡不亮可能是灯泡断路或灯泡以外的地方断路或灯泡短路,灯泡断路时,电路断路,电路中没有电流,电流表无示数,电压表串联在电路中,电压表测量电源电压;
    灯泡短路时,电路总电阻减小,电路电流增大,电流表示数增大,电压表测量导线电压,示数为0。
    灯泡以外的地方断路,整个电路都处于断开状态,灯泡不亮,电压表和电流表都没有示数。
    (4)首先确定使用的量程,然后确定每一个大格和每一个小格代表的示数。
    (5)知道灯泡的额定电压和额定电流,根据P=UI计算额定功率。
    (6)灯泡的亮度取决于灯泡的实际功率,实际功率越大,灯泡越亮。
    【解答】解:(1)由P=UI可得,I0.26A<0.6A,所以电流表选择0~0.6A量程。
    (2)电流表选择0~0.6A量程,电流表与灯泡串联测量灯泡的电流,
    灯泡的额定电压为3.8V,电压表选择0~15V量程,电压表与灯泡并联,
    注意电流从电压表和电流表的正接线柱流入,从负接线柱流出。如图。

    (3)灯泡不亮,电流表几乎不动,电路电阻很大,几乎断路,所以电压表串联在电路中,测电源电压,所以灯泡断路。
    (4)电流表使用的0~0.6A量程,每一个大格代表0.2A,每一个小格代表0.02A,电流为0.31A。
    (5)P′=U′I′=3.8V×0.31A=1.178W.功率的单位是W。
    (6)从实验数据知,灯泡亮度取决于灯泡的实际功率,灯泡实际功率越大,灯泡越亮。
    故答案为:(1)0~0.6A。
    (2)见上图。
    (3)灯泡灯丝断了。
    (4)0.31。
    (5)W;1.178。
    (6)实际功率,实际功率越大。
    【点评】从数据分析得出灯泡亮度与灯泡的实际功率有关,这种形式不但考查了学生掌握知识的情况,同时也考查了学生对数据处理的能力。
    五、计算题(本题共2小题,共18分)
    21.(10分)如图是太阳能热水器内部水箱的结构示意图。A、B是水箱中两个相同的实心圆柱体,密度为2×103kg/m3,悬挂在水箱顶部的压力传感开关S上。当S受到竖直向下的拉力达到一定值时闭合,电动水泵M开始向水箱注水;当拉力等于10N时,S断开,电动水泵M停止注水,此时水箱水位最高为1.2m。g取10N/kg。求:
    (1)若水箱内有100kg的水,该太阳能热水器将水从20℃加热到50℃时水吸收的热量。[c水=4.2×103J/(kg•℃)]
    (2)停止注水后水箱底部受到的水的压强。
    (3)若A、B的体积均为400cm3,A、B受到的总重力。
    (4)正常情况下水箱中的水位最高时如图所示,A受到的浮力(开关S下的细绳和A、B间的细绳质量与体积均忽略不计)。

    【分析】(1)由吸热公式Q吸=cm△t计算水吸收的热量;
    (2)由p=ρgh计算停止注水后水箱底部受到的水的压强;
    (3)由G=mg和ρ计算A、B受到的总重力;
    (4)正常情况下水箱中的水位最高时拉力F=10N,由此计算A、B受到总的浮力,根据F总浮=FA浮+FB浮和F浮=ρ水gV排计算A受到的浮力。
    【解答】解:
    (1)100kg的水,从20℃加热到50℃时水吸收的热量:
    Q吸=cm△t=4.2×103J/(kg•℃)×100 kg×(50℃﹣20℃)=1.26×107J;
    (2)电动水泵M停止注水时水箱水位最高为1.2m,水箱底部受到的水的压强:
    p=ρgh=1×103kg/m3×10N/kg×1.2m=1.2×104Pa;
    (3)由G=mg和ρ可得A、B的总重力:
    G总=m总g=ρV总g=ρ(VA+VB)g=2×103kg/m3×(4×10﹣4m3+4×10﹣4m3)×10N/kg=16N
    (4)正常情况下,当水位最高时,S断开,电动水泵M停止注水,拉力等于10N时,
    此时:F总浮=G总﹣F=16N﹣10N=6N,
    B浸没在水中,由F浮=ρ水gV排可得B受到的浮力:
    FB浮=ρ水gVB=1.0×103kg/m3×4×10﹣4m3×10N/kg=4N,
    FA浮=F总浮﹣FB浮=6N﹣4N=2N。
    答:(1)若水箱内有100kg的水,该太阳能热水器将水从20℃加热到50℃时水吸收的热量为1.26×107J;
    (2)停止注水后水箱底部受到的水的压强1.2×104Pa;
    (3)A、B受到的总重力为16N;
    (4)正常情况下水箱中的水位最高时,A受到的浮力2N。
    【点评】本题考查了吸热、液体压强、密度、阿基米德原理公式的应用以及平衡力的应用,考查知识点多,综合性强,属于一道中等题。关键是知道水位最高时,浮力、拉力和重力是平衡力。
    22.(8分)如图甲所示,在2015年某工厂要研发一种新型材料,要求对该材料的承受的撞击力进行测试。在测试时将材料样品(不计质量)平放在压力传感器上,闭合开关s,由静止自由释放重物,经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中,电流表的示数I随时间t变化的图象如图乙所示,压力传感器的电阻R随压力F变化的图象如图丙所示。电源的电压=24V,定值电阻R0=10Ω.求:

    (1)在重物下落的过程中,压力传感器的电阻是多少?
    (2)在撞击过程中,样品受到的最大撞击力是多少?
    【分析】(1)在重物下落的过程中,压力传感器受到的压力不变,电阻不变,电路中的电流不变,由图乙可知,重物下落过程电路中的电流,根据欧姆定律求出电路中的总电阻,利用电阻的串联求出压力传感器R的阻值;
    (2)在撞击过程中,样品受到的撞击力最大时,压敏电阻的阻值最小,电路中的电流最大,根据图乙可知电路中的最大电流,根据欧姆定律求出电路中的总电阻,利用电阻的串联求出压敏电阻的阻值,然后根据图丙得出样品受到的最大撞击力。
    【解答】解:(1)在重物下落的过程中,压力传感器受到的压力不变,电阻不变,电路中的电流不变,
    由图乙可知,电路中的电流I=0.2A,
    由I可得,电路中的总电阻:
    R总120Ω,
    因串联电路中总电阻等于各分电阻之和,
    所以,压力传感器R的阻值:
    R=R总﹣R0=120Ω﹣10Ω=110Ω;
    (2)在测试过程中,样品受到的撞击力最大时,压敏电阻的阻值最小,电路中的电流最大,
    由图乙可知,电路中的最大电流I′=1.2A,
    此时电路中的总电阻:
    R总′20Ω,
    则压力传感器R的阻值:
    R′=R总′﹣R0=20Ω﹣10Ω=10Ω,
    由图丙可知,样品受到的最大撞击力为600N。
    答:(1)在重物下落的过程中,压力传感器的电阻是110Ω;
    (2)在撞击过程中,样品受到的最大撞击力是600N。
    【点评】本题是一道信息给予题,由图示图象求出电流、力与电阻的对应关系是正确解题的前提与关键,应用串联电路特点与欧姆定律即可正确解题。
    六、综合能力题(本题共2小题,共15分)
    23.(7分)阅读短文,回答文后的问题。
    电磁流量计
    电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量(液体在单位时间内通过某横截面的体积)和流选的仪表。
    如图甲是用来检测血流速度和血流量的电磁流量计(又称电磁血流计)。其原理如图乙所示,使用时将血管放置于两磁极之间,金属电极A、B与血管壁接触,仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压,电流通过仪表从而显示出血流速度和流量。
    某实验小组用电磁血流计研究血管中血流速度与n(病人心脏血管横截面积与正常人心脏血管横截面积的比值)的关系。测得病人心脏主动脉血管内血液匀速流动的速度心与n的数值如表:
    n
    1.00
    0.90
    0.80
    0.75
    0.60
    v(m/s)
    0.180
    0.200
    0.225
    0.240
    0.300
    研究表明,当血液在管内匀速流动时,受到的阻力f与血液的流速v成正比,即f=kv,k为常数,血管横截面积越小,血液流速越大,受到的阻力越大,心脏的负担就越重。
    (1)电磁流量计上的仪表是由 电流表 改装的(选填“电压表”“电流表”);
    (2)测得某液体的流速为0.2m/s,流量为10﹣4m3/s,则管子的横截面积为 5×10﹣4 m2;
    (4)根据表中数据可知,当n=0.5时,v= 0.36 m/s;
    (5)心脏主动脉血管的横截面积变化时,心脏推动血液流动的功率P随n的变化而变化。若当n=1时,心脏推动血液流动的功率P=P0,则当n=0.5时,心脏推动血液流动的功率P= 4 P0。

    【分析】(1)根据电压表、电流表的正确使用确定电磁流量计中仪表的来源;
    (2)根据题中的血流速度和血流量,求出管的横截面积;
    (3)(4)先根据表中数据得出n与v的关系,然后根据f=kv和P=Fv判断功率与速度的关系,从而得出功率与n的关系。
    【解答】解:
    (1)电磁流量计上的仪表串联在电路中,由电流表改装的;
    (2)已知v=0.2m/s,血流量为10﹣4 m3/s,所以血管的横截面积:S5×10﹣4m2;
    (3)由表中数据可知,n与v的乘积不变,所以n与v成反比,且nv=0.18;
    当n=0.5时,vm/s=0.36m/s;
    (4)由f=kv和P=Fv可知,心脏推动血液匀速流动的功率P=kv2,则P与速度的平方成正比,而n与v成反比,因此P与n的平方成反比;
    若当n=1时,心脏推动血液流动的功率P=P0,
    则当n=0.5时,心脏推动血液流动的功率PP0P0=4P0。
    故答案为:(1)电流表;(2)5×10﹣4;(3)0.36;(4)4。
    【点评】本题为物理知识在生产生活中的应用题,题目中给出了必要的信息,应注意提取有用信息并结合相关物理知识求解,关键是从大量文字材料中抓住核心信息,考查学生基本的学习能力,此题是一道综合性的难题。
    24.(8分)如图甲为一种握力计,图乙是它的工作原理图;电源电压U保持不变,握力显示表是由电流表改装而成,阻值为5Ω的定值电阻R2起保护作用,最大阻值为R1的变阻器是用均匀的电阻线紧密缠绕而成,电阻线圈长为L。不施加力时滑片P在电阻R1的最上端,弹簧的电阻不计,已知握力大小与滑片移动的距离ΔL成正比,握力计测量范围为0~300N,电路中电流表示数I变化范围0.1A~0.6A,g取10N/kg。
    (1)用握力计所能测量的最大力匀速竖直举起物体的质量是  30 kg。
    (2)当握力计示数为120N时,R2消耗的功率为  0.2 W。
    (3)该方案中若电流表为指针式,则握力显示表刻度  不均匀 (填“均匀”或“不均匀”)。
    (4)小明利用电压表显示握力(示数U2)并将握力计进行了重新设计,如图丙所示。电压表示数U2与ΔL间关系的表达式为   (表达式用符号表示各物理量)。
    【分析】(1)根据已知条件可知最大握力为300N,根据二力平衡条件,由G=mg得出最大力匀速竖直举起物体的质量;
    (2)由图知当滑片在最上端时,滑动变阻器的电阻为零,电路中的电流最大,最大为0.6A,由I算出电源电压;
    当滑片在最下端时滑动变阻器的电阻最大,电路中的电流最小,最小为0.1A,由串联电路电阻的规律算出滑动变阻器的最大电阻;
    已知握力大小与滑片移动的距离ΔL成正比,且握力计测量范围为0~300N,算出当握力计示数为120N时滑动变阻器的电阻,由欧姆定律算出此时电路的电流,最后根据P=I2R2算出R2消耗的功率;(3)由欧姆定律和电阻的串联得出电流表示数表达式,据此分析电压表刻度特点。
    (4)图丙中可知,R1与R2串联,电压表测P以上电阻的电压,因电压表接在滑片上,分析电流的流向,由电阻的串联和欧姆定律,求出电流大小,由题意得出滑片以上部分的电阻大小,由欧姆定律和电阻的串联得出电压表示数。
    【解答】解:(1)握力计测量范围为0~300N,故最大握力为300N,根据二力平衡条件可知,匀速竖直举起物体的重力等于300N,根据G=mg可得最大力匀速竖直举起物体的质量:
    m30kg;
    (2)由图知当滑片在最上端时,滑动变阻器的电阻为零,电路中的电流最大,最大为0.6A,
    由I得电源电压为:
    U=I大R2=0.6A×5Ω=3V,
    当滑片在最下端时滑动变阻器的电阻最大,电路中的电流最小,最小为0.1A,
    滑动变阻器的最大电阻为:
    R1R25Ω=25Ω,
    由于变阻器是用均匀的电阻线紧密缠绕而成,所以滑动变阻器的电阻与电阻丝的长度成正比;
    已知握力大小与滑片移动的距离ΔL成正比,且握力计测量范围为0~300N,
    所以当握力计示数为120N时,滑动变阻器的电阻为:
    R滑′10Ω,
    此时电路的电流为:
    I0.2A,
    R2消耗的功率为:
    P=I2R2=(0.2A)2×5Ω=0.2W;
    (3)由欧姆定律和电阻的串联规律可得,电流表示数:
    I′,式中U、R1、R2、L均为定值,故电流表示数与ΔL不成正比,故电流表示数不是均匀的,且ΔL越大,电流表示数越大;
    (4)图丙中可知,R1与R2串联,电压表测P以上电阻的电压,因电压表接在滑片上,故电流经R1的全部电阻丝后再经R2回到电源负极,即电路中的电流保持不变,由电阻的串联规律和欧姆定律可知,其大小为:I;
    由题意,最大阻值为R1的变阻器是用均匀的电阻线密绕而成,电阻线圈长为L,不施加力时滑片P在电阻R1的最上端,弹簧的电阻不计,已知握力大小与滑片移动的距离ΔL成比,故滑片以上部分的电阻大小:
    RP上R1,由欧姆定律和电阻的串联,电压表示数:
    U2=IRP上R1。
    故答案为:(1)30;(2)0.2;(3)不均匀;(4)。
    【点评】本题考查串联电路的规律、G=mg、欧姆定律、电功率公式的运用及二力平衡的知识,丙图中,关键是明确电流的流向。
    七、附加题(本题共2小题,共20分)
    25.(5分)AB、BC、AC、AD、BD、CD六根阻值均为R的电阻丝连接如图所示,则A、D之间的等效电阻为  0.5R 。

    【分析】先画出电路的等效电路图,然后再根据电阻的串、并联规律求出总电阻。
    【解答】解:等效电路图如图:

    因为各电阻的阻值相等,则图中电阻R0两端电压为零,所以R0没有电流通过;
    上边的两个电阻串联的总电阻为2R,
    中间的两个电阻串联的总电阻也是2R,
    上边的两个串联和中间的两个串联后再并联,所以这四个电阻的总电阻是:R′R,
    R′又与下边的电阻R并联,所以,RAD0.5R。
    故答案为:0.5R。
    【点评】解答此题需要知道电阻串、并联的规律,正确画出等效电路图是解题的关键。
    26.(15分)地秤可用来称量较重的物体,它有一个较大的长方形的称量面ABB'A',如图所示,BB'的右侧是一个范围足够大的斜坡,称量面与左侧水平地面和右侧斜坡顶部相平,称量面与它们的衔接处可近似看成无缝相接,把地面和称量面都看成光滑的,AA'线与BB'线相距2m。有一根粗细均匀、横截面为正方形的实心直钢材,体积为0.02m3,长度为2m。让钢材以某速度v匀速地从AA'线的左边沿垂直于边AA'线的方向向右运动,当钢材的右端经过AA'线时开始计时,此后钢材对称量面的压力F逐渐增大,t=5s时压力恰好增至最大。已知钢的密度ρ=7.9×103kg/m3,g取10N/kg,则:
    (1)钢材的质量m= 158 kg,钢材匀速运动的速度v= 0.4 m/s。
    (2)当t=2s时,钢材对地秤的称量面压力F= 632 N。
    (3)当t=6s时,钢材对地秤的称量面的压强为  9875 Pa。并请推导出6s≤t<7.5s的过程中,钢材对地秤称量面的压强p与时间t的关系式为  p 。

    【分析】(1)已知实心直钢材的体积为0.02m3和钢的密度,根据ρ求出钢材的质量;
    t=5s时压力恰好增至最大,说明钢材刚好全部运动到地秤上,即在这个时间内通过的距离为2m,根据v求出钢材匀速运动的速度;
    (2)根据v得出t=2s时钢材移动的距离,从而得出对地秤的称量面压力;
    (3)t=5s时钢材刚好全部运动到地秤上,由速度公式得出t=6s时钢材移出地秤的距离,从而得出地秤上的钢材长度,进而得出与地秤的接触面积,根据p得出钢材对地秤的称量面的压强;
    因t=5s时钢材刚好全部运动到地秤上,据此得出6s≤t<7.5s的过程中钢材移出地秤的距离,从而得出地秤上部分的长度,得出对应的受力面积,根据p可得钢材对地秤的称量面的压强P与时间t的关系式。
    【解答】解:(1)由ρ可知,钢材的质量是:m=ρV=7.9×103kg/m3×0.02m3=158kg;
    实心直钢材长度为2m,当钢材的右端过AA′线时开始计时,此后钢材对称量面的压力F逐渐增大,至t=5s时压力恰好增至最大,说明钢材刚好全部运动到地秤上,即在这个时间内通过的距离为2m,钢材匀速运动的速度:v0.4m/s;
    (2)t=2s时,钢材移动的距离:s1=vt=0.4m/s×2s=0.8m(称量面与左侧水平地面和右侧斜坡顶部相平),
    钢材的重力:G=mg=158kg×10N/kg=1580N,
    对地秤的称量面压力:FG1580N=632N;
    (3)钢材的边长:a0.1m,
    t=5s时钢材刚好全部运动到地秤上,压力恰好增至最大,t=6s时,钢材移出地秤的距离:s2=vt2=0.4m/s×1s=0.4m;
    地秤上的钢材长度:s3=L﹣s2=2m﹣0.4m=1.6m;
    钢材对地秤的称量面的压强为:p19875Pa;
    因t=5s时钢材刚好全部运动到地秤上,6s≤t<7.5s的过程中,钢材移出地秤的距离:s4=v(t﹣5s)=0.4m/s×(t﹣5s),
    地秤上部分的长度:s5=L﹣s4=2m﹣0.4m/s×(t﹣5s),BB′的右侧是一个范围足够大的斜坡,
    对应的受力面积:S'=[2m﹣0.4m/s×(t﹣5s)]×0.1m,
    对地秤的称量面的压强P与时间t的关系式:
    p。
    故答案为:(1)158;0.4;(2)632;(3)9875;p。
    【点评】本题考查密度公式、速度公式、重力公式和压强公式的运用,注意“BB′的右侧是一个范围足够大的斜坡,称量面与左侧水平地面和右侧斜坡顶部相平”这个条件的运用。
    声明:试题解析著作权属菁优网所有,未经书面同意,不得复制发布日期:2022/5/26 7:13:48;用户:高阳镇烟垢中学;邮箱:gyzygzx@xyh.com;学号:25819242

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
