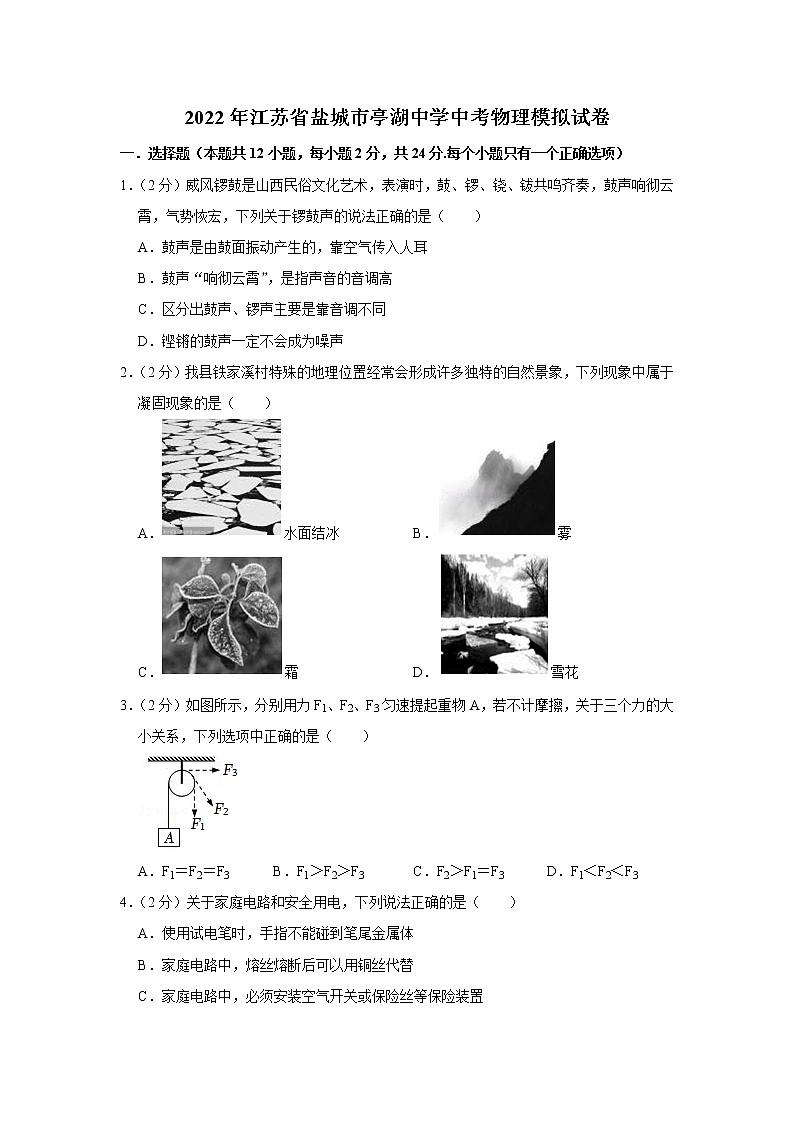

2022年江苏省盐城市亭湖中学中考物理模拟试卷

这是一份2022年江苏省盐城市亭湖中学中考物理模拟试卷，共36页。
2022年江苏省盐城市亭湖中学中考物理模拟试卷
一．选择题（本题共12小题，每小题2分，共24分.每个小题只有一个正确选项）
1．（2分）威风锣鼓是山西民俗文化艺术，表演时，鼓、锣、铙、钹共鸣齐奏，鼓声响彻云霄，气势恢宏，下列关于锣鼓声的说法正确的是（　　）
A．鼓声是由鼓面振动产生的，靠空气传入人耳
B．鼓声“响彻云霄”，是指声音的音调高
C．区分出鼓声、锣声主要是靠音调不同
D．铿锵的鼓声一定不会成为噪声
2．（2分）我县铁家溪村特殊的地理位置经常会形成许多独特的自然景象，下列现象中属于凝固现象的是（　　）
A．水面结冰 B．雾
C．霜 D．雪花
3．（2分）如图所示，分别用力F1、F2、F3匀速提起重物A，若不计摩擦，关于三个力的大小关系，下列选项中正确的是（　　）

A．F1＝F2＝F3 B．F1＞F2＞F3 C．F2＞F1＝F3 D．F1＜F2＜F3
4．（2分）关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，熔丝熔断后可以用铜丝代替
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的

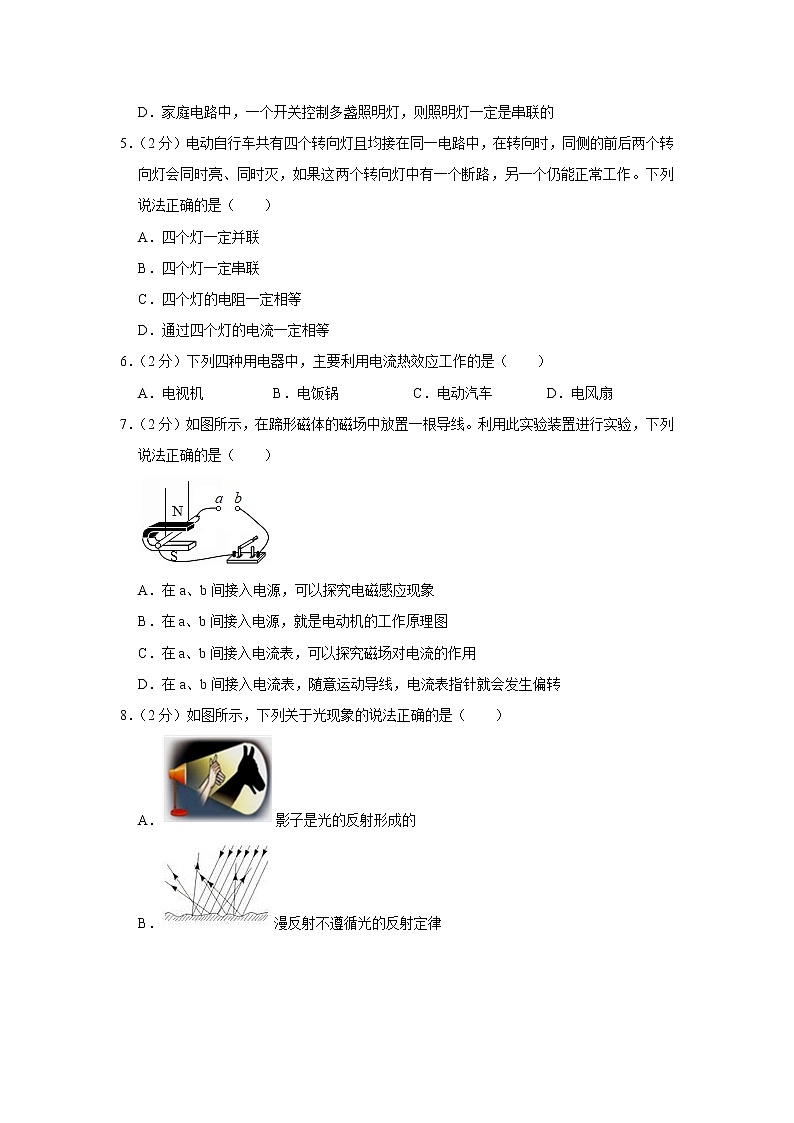

5．（2分）电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（　　）
A．四个灯一定并联
B．四个灯一定串联
C．四个灯的电阻一定相等
D．通过四个灯的电流一定相等
6．（2分）下列四种用电器中，主要利用电流热效应工作的是（　　）
A．电视机 B．电饭锅 C．电动汽车 D．电风扇
7．（2分）如图所示，在蹄形磁体的磁场中放置一根导线。利用此实验装置进行实验，下列说法正确的是（　　）

A．在a、b间接入电源，可以探究电磁感应现象
B．在a、b间接入电源，就是电动机的工作原理图
C．在a、b间接入电流表，可以探究磁场对电流的作用
D．在a、b间接入电流表，随意运动导线，电流表指针就会发生偏转
8．（2分）如图所示，下列关于光现象的说法正确的是（　　）
A．影子是光的反射形成的
B．漫反射不遵循光的反射定律

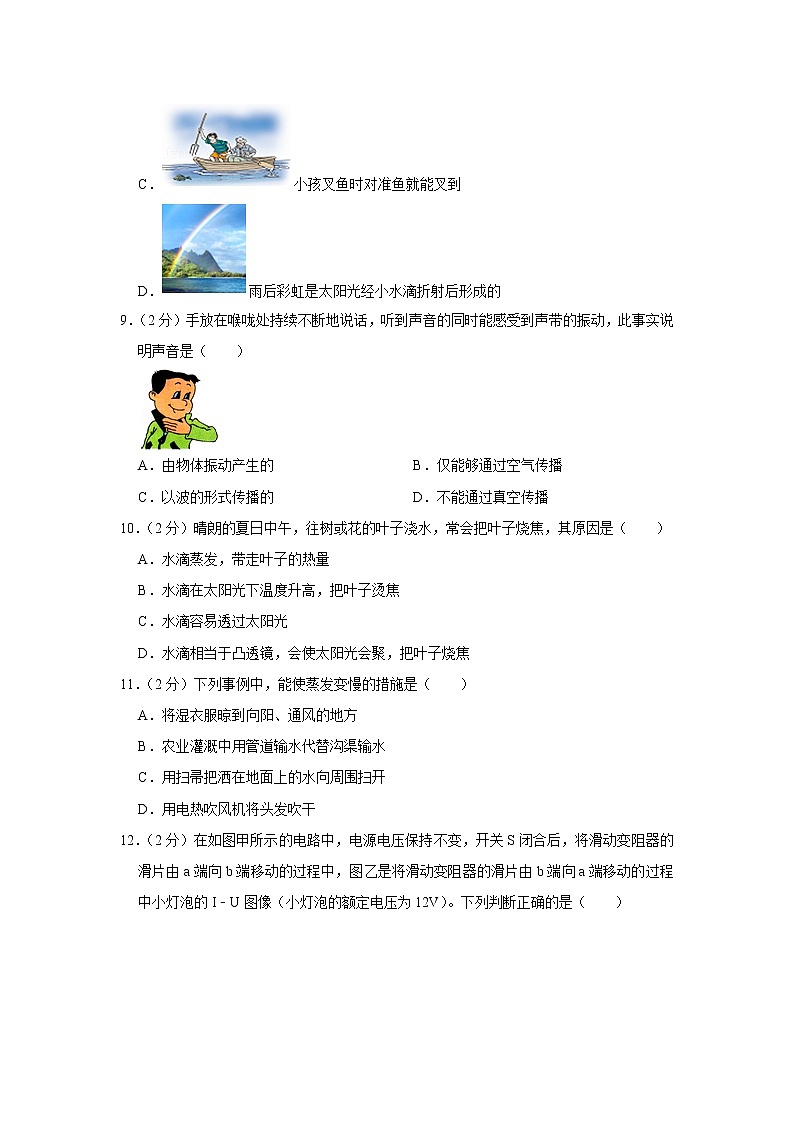

C．小孩叉鱼时对准鱼就能叉到
D．雨后彩虹是太阳光经小水滴折射后形成的
9．（2分）手放在喉咙处持续不断地说话，听到声音的同时能感受到声带的振动，此事实说明声音是（　　）

A．由物体振动产生的 B．仅能够通过空气传播
C．以波的形式传播的 D．不能通过真空传播
10．（2分）晴朗的夏日中午，往树或花的叶子浇水，常会把叶子烧焦，其原因是（　　）
A．水滴蒸发，带走叶子的热量
B．水滴在太阳光下温度升高，把叶子烫焦
C．水滴容易透过太阳光
D．水滴相当于凸透镜，会使太阳光会聚，把叶子烧焦
11．（2分）下列事例中，能使蒸发变慢的措施是（　　）
A．将湿衣服晾到向阳、通风的地方
B．农业灌溉中用管道输水代替沟渠输水
C．用扫帚把洒在地面上的水向周围扫开
D．用电热吹风机将头发吹干
12．（2分）在如图甲所示的电路中，电源电压保持不变，开关S闭合后，将滑动变阻器的滑片由a端向b端移动的过程中，图乙是将滑动变阻器的滑片由b端向a端移动的过程中小灯泡的I﹣U图像（小灯泡的额定电压为12V）。下列判断正确的是（　　）

①小灯泡的平均电阻为4.5Ω
②电压表V示数变小，电路消耗的总功率变小
③滑动变阻器的最大阻值为9Ω
④电压表V的示数与电流表A的示数比值变大
⑤滑片在a端和在b端时，小灯泡的功率变化了9W
A．②③ B．③④ C．②③④ D．①③⑤
二．填空题（每空1分，共24分）
13．（3分）某导体两端的电压为10V时，通过它的电流是0.1A，该导体的电阻是 　 　Ω。如果将导体两端的电压增大到20V时，通过导体的电流为 　 　A；如果导体两端电压突然变为0，导体的电阻是 　 　Ω。
14．（3分）手机间是利用 　 　波传递信号的，其信号的传播速度与光速 　 　（选填“相同”或“不相同”），它的传播 　 　（选填“需要”或“不需要”）介质。
15．（3分）用如图所示的实验装置测杠杆的机械效率实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。
①实验中，将杠杆拉至图中虚线位置，测力计的示数F为 　 　N，钩码总重G为1.0N，钩码上升高度h为0.2m，测力计移动距离s为0.8m，则杠杆的机械效率为 　 　%。
②钩码从A点改挂在B点后，拉力作用点及拉力方向都不变，此时挂相同的钩码，将杠杆匀速提升原来虚线位置，则所测机械效率将 　 　（选填“变大”“变小”或“不变”）。

16．（3分）如图甲所示是一节新的干电池，其电压为 　 　V；将干电池正确装入图乙所示电池盒中，则电池盒的正极是 　 　（选填“A”或“B”）端；若想获得3V的电源电压，则应将两节新干电池 　 　（选填“串联”或“并联”）接在电路中。

17．（3分）如图所示是一种水位自动报警器的原理图。水位没有到达金属块A时，电磁铁 　 　（选填“具有”或“没有”）磁性，此时灯 　 　发光；水位到达金属块A时，灯 　 　发光。

18．（3分）在核电站中，核燃料是通过核 　 　（选填“裂变”或“聚变”）的方式，把核能转化为内能最终再转化为 　 　能；核能属于 　 　（选填“可再生”或“不可再生”）的新能源。
19．（3分）彩色电视机屏幕工作时主要由红、　 　、蓝三种色光混合成绚丽多彩的画面。看电视时，调节音量按键实质是改变电视机发出声音的 　 　。验钞机能检验人民币的真伪，它的原理是利用了 　 　使荧光物质发光。
20．（3分）小明组装了如图所示的实验装置，在一个标准大气压下，烧杯中倒入适量的水（水的沸点为100℃），试管中装有适量的酒精（酒精沸点为78℃），然后用酒精灯加热足够长的时间，则先沸腾的液体是 　 　；当水沸腾时，温度计的示数为 　 　℃。若把试管中的酒精换成适量的水，当烧杯中的水沸腾时，试管中的水没有沸腾，原因是 　 　。

三．解答题（共52分）
21．（2分）请在如图中的半透明纸上作出蜡烛AB的像A'B'。

22．（2分）请在图中画出该出射光线的入射光线。

23．（2分）图中的圆圈为电压表或电流表，请在里面填上符号，使之成为正确的电路图。

24．（8分）某家庭需要将30kg的水从20℃加热到60℃作为生活用水，他们利用煤气灶烧水，需燃烧0.5kg的煤气，水的比热容是4.2×103J/（kg•℃），煤气的热值是4.2×107J/kg。求：
（1）水吸收的热量是多少？
（2）煤气完全燃烧放出的热量是多少？
（3）烧水效率是多少？
25．（8分）物理实验室有一个灯泡，铭牌上标有“6V　3W”的字样。兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。求：
（1）小灯泡正常工作时的电流；
（2）整个电路在1分钟的时间内消耗的总电能；
（3）小灯泡正常工作时，电阻R消耗的电功率。

26．（8分）探究水沸腾时温度变化的特点。

（1）安装实验器材时，应按照 　 　（选填“自上而下”或“自下而上”）的顺序进行。
（2）如图1甲、乙所示，是小刚同学在实验中，用相机拍摄的水沸腾前和沸腾时的两张照片。其中 　 　是水沸腾时的情况。
（3）如图1丙所示，是水沸腾时温度计的示数，则此时水的沸点是 　 　℃。
（4）水沸腾后继续加热，每隔一段时间记录水的 　 　，根据记录的数据，可得出水沸腾时温度变化的特点：不断吸热，温度 　 　。
（5）另外有两个组的同学使用了如图2甲、乙所示的两套实验装置．实验操作中，选 　 　套装置较合理；若用甲所示装置给一定质量的水加热，其温度与时间关系如图丙中a所示，若其它条件不变，则乙图对应的温度与时间的关系图象正确的是 　 　（选填“a”、“b”或“c”）。
27．（8分）在探究“平面镜成像特点”的实验中，选取完全相同的蜡烛A和B，如图所示，在竖直的玻璃板前10cm处放一支点燃的蜡烛A，烛焰高2cm。
（1）在寻找蜡烛像的位置时，应该在蜡烛 　 　（选填“A”或“B”）这一侧观察。
（2）小明用跳棋棋子代替点燃的蜡烛进行实验，但看不清跳棋棋子的像，请你想个办法能看清跳棋棋子的像，应该采取的做法是 　 　。
（3）根据平面镜成像的特点可判断，身高1.7m的人，站在镜前5m处，当他远离平面镜时，像的大小 　 　（选填“变大”“变小”或“不变”）。
（4）实验过程中不小心将玻璃板的右侧部分打碎了，左侧玻璃板的位置没有变化，则蜡烛A 　 　（选填“能”或“不能”）通过左侧玻璃板成完整的像。
（5）若平面镜竖直放置，镜前有一个发光物体S，现将平面镜绕M点从MN转到MN′位置，在转到MN′位置，如图乙所示，点S离它像点S'的距离 　 　（选填“越来越小”“越来越大”先变小后变大”“先变大后变小”或“保持不变”）。
（6）在该实验中，所用玻璃板是特制的，其中一面镀了膜，为了保证实验效果，实验时应选玻璃板的边缘 　 　（镀膜面/不镀膜面）与白纸上的横线重合，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的 　 　（反射/折射）。

28．（8分）在“测量小灯泡的电功率”的实验中，电源电压6V恒定不变，小灯泡的额定电压为2.5V（电阻约为8Ω）。
（1）请用笔画线代替导线，将图甲的电路连接完整（要求滑片向左移动时灯泡变亮）。
（2）闭合开关前，应将滑片移到 　 　端（选填“A”或“B”）使其连入电路的阻值最 　 　，从而保护电路。
（3）闭合开关，发现灯泡不亮，移动滑片灯泡仍不亮，突然小芳的文具盒掉到桌上，灯泡亮了。小明敲了几下桌子，灯泡又熄灭了，出现这种故障的可能原因是 　 　。
A．开关短路
B．灯泡短路
C．电压表断路
D．灯泡接触不良
（4）排除故障，再次闭合开关，移动滑片，当电压表的示数为 　 　V时，小灯泡正常发光，此时电流表的示数如图乙所示为0.32A，则小灯泡的额定功率为 　 　W.
（5）现有规格为“10Ω 2A”、“20Ω 1A”和“50Ω 0.2A”的甲、乙、丙三个滑动变阻器，为了实验的顺利进行，小明应在其中选择 　 　接入电路。
（6）实验中，该同学调节滑动变阻器的滑片使灯泡变亮，这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1　 　ΔR2（选填“＞”或“＝”或“＜“）。

29．（6分）阅读短文，回答问题。
六冲程发动机
普通的四冲程发动机把75%的能量以热能的形式散发掉了，六冲程发动机则利用了部分散发的热能去制造蒸汽以回收部分本来会损失的能量。在普通四冲程发动机的“进气﹣压缩﹣做功﹣排气”四个冲程之后，第五个冲程开始的时候，把水喷进炽热的气缸里面，水马上就变成了温度高达816摄氏度的蒸汽，体积急剧膨胀1600倍，同时气缸内压强急剧增大，推动活塞再次向下运动，为汽车提供动力。到了第6个冲程，发动机把水蒸气排放到一个冷却器，水蒸气在那里重新变成水，根据计算，六冲程发动机能比传统的四冲程发动机效率提高30%。如果是柴油机的话，还可以再提高5%。实际上，向内燃机气缸喷水（与燃油一起喷入），就可以提高输出功率和热效率，这种尝试几十年前就有人研究过但主要就是因为气缸腐蚀问题而放弃的。
“额定功率”是发动机工作时的最大输出功率。“额定转速”是对应额定功率下发动机曲轴的转速。“排气量”是发动机气缸的工作容积，是指所有气缸内活塞从下止点到达上止点所扫过的容积之和。六缸六冲程发动机，即通过连杆把六个气缸的活塞连在一起，使各气缸的六个冲程依次错开，则在曲轴转动的每半周里，都有2个气缸在做功。假定每个循环的两次做功冲程中，气体对活塞做功相同，设每次做功冲程中气缸内的气体对活塞的平均压强为p，排气量为V，发动机额定转速为n（单位：r/s），燃气对活塞所做的功可表示为W＝pV。
（1）六冲程发动机的第五冲程相当于四冲程内燃机的做功冲程，此冲程把 　 　能转化为机械能。
（2）六冲程发动机的“进气﹣压缩﹣做功﹣排气”四个冲程之后，第五个冲程是 　 　冲程。
（3）六冲程发动机通过下列 　 　方式提高热机效率。
A.让燃料充分燃烧
B.提高燃料的热值
C.减少内能的散失
D.减少机械的摩擦
（4）根据文章中提供的信息，请写出六缸六冲程发动机额定功率的表达式 　 　（用文章中的字母表示）。
（5）我国第一款自主品牌的高瑞豪华轿车“**HQ3“在某段平直公路上进行测试，总质量为2.2×103kg，汽车所受阻力是总重的0.1倍，普通汽车四冲程柴油发动机的效率为20%，若采用六冲程柴油发动机，该汽车百公里耗油是 　 　升（结果保留两位小数，g＝10N/kg，汽油的热值为4.6×107J/kg，汽油的密度为0.7×103kg/m3，柴油的热值为4.3×107J/kg，柴油的密度为0.72×103kg/m3）。

2022年江苏省盐城市亭湖中学中考物理模拟试卷
参考答案与试题解析
一．选择题（本题共12小题，每小题2分，共24分.每个小题只有一个正确选项）
1．（2分）威风锣鼓是山西民俗文化艺术，表演时，鼓、锣、铙、钹共鸣齐奏，鼓声响彻云霄，气势恢宏，下列关于锣鼓声的说法正确的是（　　）
A．鼓声是由鼓面振动产生的，靠空气传入人耳
B．鼓声“响彻云霄”，是指声音的音调高
C．区分出鼓声、锣声主要是靠音调不同
D．铿锵的鼓声一定不会成为噪声
【分析】（1）声是由物体振动产生的，生活中声多数是通过空气传播的。
（2）音调指声音的高低，响度指声音的大小。
（3）通过声音的音色来辨别物体。
（4）判断是噪声还是乐音，从物理角度和环保角度两个方面进行判断。
【解答】解：A、鼓声是鼓面振动产生的，鼓声是通过空气传入人耳的，故A正确。
B、鼓声“响彻云霄”是指鼓声很大，指声音的响度大，故B错误。
C、区分出鼓声、锣声主要是靠声音的音色，故C错误。
D、铿锵的鼓声影响了人们的工作和学习时属于噪声，故D错误。
故选：A。
【点评】通过文化艺术活动，考查了声的产生、声的传播、声音的特性和噪声，都属于比较基础的内容。
2．（2分）我县铁家溪村特殊的地理位置经常会形成许多独特的自然景象，下列现象中属于凝固现象的是（　　）
A．水面结冰 B．雾
C．霜 D．雪花
【分析】六种物态变化：物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【解答】解：A、水面结冰，是由液态变为固态的凝固现象，故A正确；
B、雾，是由气态变为液态的液化现象，故B错误；
C、霜，是由气态直接变为固态的凝华过程，故C错误；
D、雪花，是由气态直接变为固态的凝华现象，故D错误；
故选：A。
【点评】此题考查物质三种状态之间的六种物态变化，都是基础性的，要对生活中物态变化现象多观察，多思考，以便能够灵活应用。
3．（2分）如图所示，分别用力F1、F2、F3匀速提起重物A，若不计摩擦，关于三个力的大小关系，下列选项中正确的是（　　）

A．F1＝F2＝F3 B．F1＞F2＞F3 C．F2＞F1＝F3 D．F1＜F2＜F3
【分析】定滑轮的特点不省力、但能改变力的方向，定滑轮实质是一个等臂杠杆。
【解答】解：因为定滑轮相当于一等臂杠杆，只能改变力的方向，而不省力，故定滑轮拉同一重物G，不计摩擦，沿三个不同方向，用的拉力大小相等，即F1、F2、F3都等于物体的重力。故A正确，BCD错误。
故选：A。
【点评】本题主要考查学生对定滑轮工作特点的了解和掌握，知道定滑轮的特点：不省力但可以改变力的方向.
4．（2分）关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，熔丝熔断后可以用铜丝代替
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
【分析】（1）试电笔是用来辨别火线和零线的，笔尖接触被检测导线时，若氖管发光，则接触的是火线；氖管不发光，则接触的是零线。掌握试电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体；
（2）铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路；
（3）为防止家庭电路电流过大出现危险，在家庭电路中应安装保险丝或空气开关，电流过大时切断电路，保证安全；
（4）根据家庭电路中各用电器互不影响的特点分析不同电路的连接方式。
【解答】解：A、使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故A错误。
B、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、为了用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故C正确；
D、一般家庭中都要安装多个照明灯，各照明灯互不影响，因此家庭电路中照明灯是并联的，开关在这些灯的干路上，就可以一个开关控制多盏照明灯，故D错误。
故选：C。
【点评】本题考查了家庭电路的连接和安全用电常识，在生活中又具有现实意义。
5．（2分）电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（　　）
A．四个灯一定并联
B．四个灯一定串联
C．四个灯的电阻一定相等
D．通过四个灯的电流一定相等
【分析】（1）串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路。并联电路电流有多条通路，各支路互不影响。
（2）串联电路中电路处处相等，并联电路中各支路电压相等，等于电源电压。
【解答】解：AB、由题知，电动自行车转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，说明这两个转向灯工作时互不影响，所以它们是并联的；所以四个转向灯是并联的，故A正确，B错误。
CD、两灯的规格不一定相同，故电阻不一定相等；并联电路中各支路的电压相等，但由于两灯的电阻不一定相等，所以通过两灯的电流不一定相等，故CD错误。
故选：A。
【点评】此题主要考查了串、并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作。
6．（2分）下列四种用电器中，主要利用电流热效应工作的是（　　）
A．电视机 B．电饭锅 C．电动汽车 D．电风扇
【分析】电流流过导体时，导体要发热，这种现象是电流的热效应，发生电流的热效应时，电能转化为内能。
【解答】解：A、电视机工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流的热效应工作的，故A不符合题意；
B、电饭锅工作时，电能转化为内能，是利用电流的热效应工作的，故B符合题意；
C、电动汽车工作时，主要是电能转化为机械能，不是利用电流的热效应工作的，故C不符合题意；
D、电风扇工作时，主要是电能转化为机械能，不是利用电流的热效应工作的，故D不符合题意。
故选：B。
【点评】利用电流的热效应工作的家用电器，都是电能转化为内能，这是判断的关键。
7．（2分）如图所示，在蹄形磁体的磁场中放置一根导线。利用此实验装置进行实验，下列说法正确的是（　　）

A．在a、b间接入电源，可以探究电磁感应现象
B．在a、b间接入电源，就是电动机的工作原理图
C．在a、b间接入电流表，可以探究磁场对电流的作用
D．在a、b间接入电流表，随意运动导线，电流表指针就会发生偏转
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，利用该现象制成了发电机；
通电导体在磁场中会受到力的作用，据此制成了电动机。
【解答】解：在a、b间接入电流表，电路中无电源，闭合电路中的部分导体只有在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同；
在a、b间接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同。
综上所述，故只有B说法正确。
故选：B。
【点评】本题中的实验装置设计的很有特点；要熟练掌握磁生电和电生磁的电路的特点。
8．（2分）如图所示，下列关于光现象的说法正确的是（　　）
A．影子是光的反射形成的
B．漫反射不遵循光的反射定律
C．小孩叉鱼时对准鱼就能叉到
D．雨后彩虹是太阳光经小水滴折射后形成的
【分析】（1）光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的；
（2）漫反射和镜面反射都遵循光的反射定律；
（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象；
（4）雨后彩虹是光的色散现象，光的色散现象是由于光的折射形成的。
【解答】解：
A、影子是光沿直线传播形成的，故A错误；
B、漫反射的光线尽管杂乱无章，但每条光线都遵循光的反射定律，故B错误；
C、水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，我们看到的是变浅的鱼的虚像，因此小孩用鱼叉捕鱼时，不是将鱼叉对准他看到的鱼，而是瞄准所看到的鱼的下方位置叉去，故C错误；
D、太阳光是由各种颜色的色光混合而成的，不同颜色的光通过小水滴发生折射的角度不同，故形成了彩虹，故D正确。
故选：D。
【点评】本题考查了小孔成像的性质、漫反射和光的折射（色散现象），属于基础题。
9．（2分）手放在喉咙处持续不断地说话，听到声音的同时能感受到声带的振动，此事实说明声音是（　　）

A．由物体振动产生的 B．仅能够通过空气传播
C．以波的形式传播的 D．不能通过真空传播
【分析】声音由物体的振动产生。
【解答】解：手放在喉咙处持续不断地说话，听到声音的同时能感受到声带的振动，此事实说明声音是由物体振动产生的。
故BCD错误，A正确。
故选：A。
【点评】理解声音产生的条件，可解答此题。
10．（2分）晴朗的夏日中午，往树或花的叶子浇水，常会把叶子烧焦，其原因是（　　）
A．水滴蒸发，带走叶子的热量
B．水滴在太阳光下温度升高，把叶子烫焦
C．水滴容易透过太阳光
D．水滴相当于凸透镜，会使太阳光会聚，把叶子烧焦
【分析】水在树或花的叶子表面容易形成球的水滴，而水滴的形状是凸透镜的形状，因此晶莹剔透的水滴就有了凸透镜的性质。
【解答】解：往树或花的叶子浇水，叶子上的水滴相当于一个凸透镜；夏日中午，温度比较高，太阳光含有的能量多，在水滴凸透镜的会聚作用下，能量更强，所以很容易就会把叶子烧焦，
故选：D。
【点评】理解凸透镜对光的会聚作用，水滴在此起了凸透镜的作用。
11．（2分）下列事例中，能使蒸发变慢的措施是（　　）
A．将湿衣服晾到向阳、通风的地方
B．农业灌溉中用管道输水代替沟渠输水
C．用扫帚把洒在地面上的水向周围扫开
D．用电热吹风机将头发吹干
【分析】影响蒸发快慢的因素有三个：液体的温度、液体的表面积和液体表面的空气流动情况，据此分析。
【解答】解：A、将湿衣服晾到向阳、通风的地方，提高了液体的温度，加快了液体表面空气的流动速度，可加快蒸发，故A错误；
B、农业灌溉中用管道输水代替沟渠输水，减小了液体的表面积，同时避免了空气流动的影响，可减慢蒸发，故B正确；
C、用扫帚把洒在地面上的水向周围扫开，增大了液体的表面积，可加快蒸发，故C错误；
D、用电热吹风机将头发吹干，提高了液体的温度，加快了液体表面空气的流动速度，可加快蒸发，故D错误。
故选：B。
【点评】液体蒸发的快慢是经常考查到的一个知识点，熟知其影响因素，并能与生活实际相结合是解答的关键。
12．（2分）在如图甲所示的电路中，电源电压保持不变，开关S闭合后，将滑动变阻器的滑片由a端向b端移动的过程中，图乙是将滑动变阻器的滑片由b端向a端移动的过程中小灯泡的I﹣U图像（小灯泡的额定电压为12V）。下列判断正确的是（　　）

①小灯泡的平均电阻为4.5Ω
②电压表V示数变小，电路消耗的总功率变小
③滑动变阻器的最大阻值为9Ω
④电压表V的示数与电流表A的示数比值变大
⑤滑片在a端和在b端时，小灯泡的功率变化了9W
A．②③ B．③④ C．②③④ D．①③⑤
【分析】（1）小灯泡的电阻受温度影响较大，不同电压时电阻不同，故不能计算平均电阻；
（2）由图可知：灯泡与滑动变阻器串联，电压表测灯泡两端电压；将滑动变阻器的滑片由a端向b端移动的过程中，滑动变阻器连入电路的电阻变大，由欧姆定律可知电路中的电流变化，然后根据串联电路的分压特点可知电压表V示数的变化，根据P＝UI可知总功率的变化；
（3）当滑片在a端时为灯泡的简单电路，此时通过灯泡的电流最大，根据图象读出滑片在a端时电路电流以及灯泡两端电压，根据灯泡的电压可知电源电压；
当滑片在b端时灯泡和滑动变阻器的最大阻值串联，根据图象读出滑片在b端时电路电流以及灯泡两端电压，根据串联电路电压的特点和欧姆定律分别求出灯泡的电阻和滑动变阻器的最大阻值；利用P＝UI分别求出灯泡的功率，然后即可判断灯泡电阻的变化和功率的变化量。
【解答】解：
（1）小灯泡的电阻受温度影响较大，不同电压时电阻不同，则不能计算平均电阻，故①错误；
（2）由图可知：灯泡与滑动变阻器串联，电压表测灯泡两端电压；将滑动变阻器的滑片由a端向b端移动的过程中，滑动变阻器连入电路的电阻变大，根据欧姆定律可知电路中的电流变小，根据P＝UI可知总功率变小；
根据串联电路的分压特点可知滑动变阻器两端的电压变大，则灯泡两端的电压变小，即电压表V的示数变小，故②正确；
（3）当滑片在a端时为灯泡的简单电路，此时通过灯泡的电流最大，由图象可知最大电流为：I最大＝2.0A，灯泡两端电压为：UL＝12V，则电源电压U＝UL＝12V，
由于灯泡的额定电压U额＝12V，则此时灯泡正常工作，灯泡电阻为：RL=ULI最大=12V2A=6Ω；
灯泡的最大功率：Pa＝UI最大＝12V×2A＝24W；
当滑片在b端时灯泡和滑动变阻器的最大阻值串联，此时电路中电流最小，由图象可知最小电流为：I最小＝1.0A，灯泡两端的最小电压为：UL最小＝3V，
则灯泡电阻为：RL′=UL最小I最小=3V1A=3Ω；
根据欧姆定律可知电压表V的示数与电流表A的比值为灯泡的电阻值，根据RL＝6Ω＞RL′＝3Ω可知：滑动变阻器的滑片由a端向b端移动的过程中电压表V的示数与电流表A的比值变小，故④错误；
灯泡的最小功率：Pb＝UL最小I最小＝3V×1A＝3W；
则滑动变阻器的滑片由a端向b端移动的过程中，小灯泡的功率变化量为：
ΔP＝Pa﹣Pb＝24W﹣3W＝21W，故⑤错误；
根据串联电路总电压等于各用电器两端的电压之和可知：
滑动变阻器两端的电压：U滑＝U﹣UL最小＝12V﹣3V＝9V，
根据I=UR可得滑动变阻器的最大阻值为：
R滑=U滑I最小=9V1A=9Ω，故③正确。
由上分析可知：②③正确。
故选：A。
【点评】本题考查了串并联电路特点、欧姆定律以及电功率和电功计算公式的应用，关键是能从图象中获取有用信息。
二．填空题（每空1分，共24分）
13．（3分）某导体两端的电压为10V时，通过它的电流是0.1A，该导体的电阻是 　100　Ω。如果将导体两端的电压增大到20V时，通过导体的电流为 　0.2　A；如果导体两端电压突然变为0，导体的电阻是 　100　Ω。
【分析】知道电阻两端的电压和通过的电流，根据欧姆定律求出导体的电阻；导体的电阻是导体的本质属性，与导体的材料，长度，横截面积有关，与导体两端的电压，通过的电流无关。
【解答】解：由I=UR可得，导体的电阻：R=UI=10V0.1A=100Ω；
因导体的电阻与导体两端的电压、通过的电流无关，所以当它两端电压为20V或者0时，导体的电阻不变，仍为100Ω；
所以，当导体两端的电压增大到20V时，
由I=UR可得，通过导体的电流：I′=U′R=20V100Ω=0.2A。
故答案为：100；0.2；100。
【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
14．（3分）手机间是利用 　电磁　波传递信号的，其信号的传播速度与光速 　相同　（选填“相同”或“不相同”），它的传播 　不需要　（选填“需要”或“不需要”）介质。
【分析】电磁波的传播不需要介质，可以在真空传播，移动通信、卫星都是用电磁波传递信息的；电磁波的传播速度与光速相同。
【解答】解：手机间是利用电磁波波传递信号的，其信号的传播速度与光速相同，它的传播不需要介质。
故答案为：电磁；相同；不需要。
【点评】本题考查了电磁波的传播与应用，属于基础题。
15．（3分）用如图所示的实验装置测杠杆的机械效率实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。
①实验中，将杠杆拉至图中虚线位置，测力计的示数F为 　0.5　N，钩码总重G为1.0N，钩码上升高度h为0.2m，测力计移动距离s为0.8m，则杠杆的机械效率为 　50　%。
②钩码从A点改挂在B点后，拉力作用点及拉力方向都不变，此时挂相同的钩码，将杠杆匀速提升原来虚线位置，则所测机械效率将 　变大　（选填“变大”“变小”或“不变”）。

【分析】①弹簧测力计进行读数时，需看清弹簧测力计的分度值，然后根据指针位置进行读数；
在实验中，弹簧测力计向上拉力做的功是总功，克服钩码重力做的功是有用功，克服摩擦以及杠杆自重做的功是额外功；杠杆的机械效率可以根据η=W有用W总×100%来计算；
②将钩码的悬挂点从A点移至B点，改变了钩码重力的力臂，根据杠杆平衡条件分析，改变了弹簧测力计的拉力，改变了弹簧测力计的拉力做功的多少，改变了机械效率的高低。
【解答】解：
①由图可知，弹簧测力计的分度值是0.1N，所以它的示数是0.5N。
在实验过程中，有用功：W有＝Gh＝1.0N×0.2m＝0.2J，
总功：W总＝Fs＝0.5N×0.8m＝0.4J，
所以杠杆的机械效率：η=W有用W总×100%=0.2J0.4J×100%＝50%；
②由图示可知，将钩码的悬挂点从A点移至B点，改变了钩码重力的力臂，即重力的力臂变大，并且阻力和动力臂均不变，由杠杆平衡条件可知，拉力F变大；物体提升高度相同时，杠杆提升的高度减小，额外功减小，有用功不变，因此杠杆的机械效率变大。
故答案为：0.5；50；变大。
【点评】此题是探究“杠杆的机械效率”的实验，考查了杠杆的机械效率的计算以及影响杠杆机械效率的因素。
16．（3分）如图甲所示是一节新的干电池，其电压为 　1.5　V；将干电池正确装入图乙所示电池盒中，则电池盒的正极是 　B　（选填“A”或“B”）端；若想获得3V的电源电压，则应将两节新干电池 　串联　（选填“串联”或“并联”）接在电路中。

【分析】一节干电池的电压为1.5V，电池串联后的电压等于各电池电压之和。
【解答】解：一节新的干电池的电压为1.5V，图乙所示电池盒的正极是B端；若想获得3V的电源电压，则应将两节新干电池串联接在电路中。
故答案为：1.5；B；串联。
【点评】知道干电池电压和电池串联后的电压值，可解答此题。
17．（3分）如图所示是一种水位自动报警器的原理图。水位没有到达金属块A时，电磁铁 　没有　（选填“具有”或“没有”）磁性，此时灯 　L1　发光；水位到达金属块A时，灯 　L2　发光。

【分析】水位自动报警器的实质是一个电磁继电器，由控制电路和工作电路组成，了解其结构根据电磁铁磁性的有无对触点开关的影响，可判断两只指示灯的发光情况。
【解答】解：
（1）读图可知，当水位低于金属块A时，控制电路不工作，电磁铁无磁性，触点开关与上端接触，灯L1接入电路，故灯L1发光；
（2）当水位达到金属块A时，控制电路接通，电磁铁获得磁性，此时电磁铁吸引衔铁，使触点开关与下端接通，则灯L2发光。
故答案为：没有；L1；L2。
【点评】本题考查电磁继电器的应用。在判断电磁继电器的工作情况时，要从控制电路入手，重点看电磁铁磁性的有无对工作电路的影响。
18．（3分）在核电站中，核燃料是通过核 　裂变　（选填“裂变”或“聚变”）的方式，把核能转化为内能最终再转化为 　电　能；核能属于 　不可再生　（选填“可再生”或“不可再生”）的新能源。
【分析】（1）核电站利用核裂变释放的能量发电，将核能转化为电能。
（2）可再生能源的概念：像风能、水能、太阳能等可以在自然界源源不断地得到，把它们称为可再生能源。不可再生能源的概念：化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源。
【解答】解：核电站中，核燃料是通过核裂变的方式，把核能转化为内能最终再转化为电能；核能属于不可再生能源。
故答案为：裂变；电；不可再生。
【点评】知道核裂变的应用、核电站实现的能量转化，区分生活中的各种能源，可解答此题。
19．（3分）彩色电视机屏幕工作时主要由红、　绿　、蓝三种色光混合成绚丽多彩的画面。看电视时，调节音量按键实质是改变电视机发出声音的 　响度　。验钞机能检验人民币的真伪，它的原理是利用了 　紫外线　使荧光物质发光。
【分析】（1）光的三原色为：红、绿、蓝，将这三种色光按不同比例混合，能产生任何一种其他颜色的光；
（2）响度指声音的大小，据此解答；
（3）紫外线可使荧光物质发光，可应用在验钞机上。
【解答】解：（1）彩色电视机屏幕工作时主要由红、绿、蓝三种色光混合成绚丽多彩的画面。
（2）看电视时，调节音量按键实质是改变电视机发出声音的响度。
（3）验钞机能检验人民币的真伪，它的原理是利用了紫外线使荧光物质发光。
故答案为：绿；响度；紫外线。
【点评】本题考查了对光的三原色、声音的响度、紫外线的应用等的了解，属基础知识。
20．（3分）小明组装了如图所示的实验装置，在一个标准大气压下，烧杯中倒入适量的水（水的沸点为100℃），试管中装有适量的酒精（酒精沸点为78℃），然后用酒精灯加热足够长的时间，则先沸腾的液体是 　酒精　；当水沸腾时，温度计的示数为 　78　℃。若把试管中的酒精换成适量的水，当烧杯中的水沸腾时，试管中的水没有沸腾，原因是 　试管中水的温度达到100℃时，不能继续吸收热量　。

【分析】液体沸腾有两个必要条件：（1）达到沸点，（2）继续吸热；当两个条件同时具备时即可沸腾。
【解答】解：（1）已知酒精的沸点为78°℃，随着给烧杯加热，当烧杯和试管中的液体都达到78°℃时，若再给烧杯加热，烧杯中的水温度升高，即此时水的温度高于试管中酒精的温度，所以试管中的酒精达到沸点后，由于还能继续吸热，所以能够沸腾。但是酒精沸腾时温度不变，所以温度计的示数为78℃。
（2）若把试管中的酒精换成适量的水，当大烧杯中的水沸腾后，烧杯中的水温度不再升高，保持水的沸点温度不变；小试管中的水从大烧杯中吸热，温度达到水的沸点后，就和烧杯中的水的温度一样，都是100°℃，就不能从烧杯中继续吸热，这时虽然达到了沸点，但不能吸收热量，所以不会沸腾。
故答案为：酒精；78；试管中水的温度达到100℃时，不能继续吸收热量。
【点评】此题考查了液体沸腾的两个必要条件，当两个条件必须同时具备时液体才可沸腾。
三．解答题（共52分）
21．（2分）请在如图中的半透明纸上作出蜡烛AB的像A'B'。

【分析】蜡烛AB经过小孔会成倒立缩小的实像，根据光的直线传播原理进行作图。
【解答】解：A点发出的光经过小孔沿直线传播会在光屏上成像A′，B点发出的光经过小孔沿直线传播会在光屏上成像B′，连接A′B′即为AB的像；如下图所示：

【点评】本题利用了光沿直线传播作图。
22．（2分）请在图中画出该出射光线的入射光线。

【分析】先确定所给的折射光线的特点，然后根据凸透镜的光学特点（三条特殊光线）作图。
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：

【点评】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
23．（2分）图中的圆圈为电压表或电流表，请在里面填上符号，使之成为正确的电路图。

【分析】电流表是测量电路中电流的仪表，内部电阻很小，相当于导线，使用时应串联在电路中；电压表是测量电压的工具，内部电阻值很大，相当于断路，使用时应与被测元件并联。
【解答】解：上面的电表串联在电路中，为电流表；下面的电表与R并联，为电压表，如图所示：

【点评】考查了电流表和电压表的使用，本题只要抓住电流表与被测用电器串联，电压表与被测用电器并联即可解答。
24．（8分）某家庭需要将30kg的水从20℃加热到60℃作为生活用水，他们利用煤气灶烧水，需燃烧0.5kg的煤气，水的比热容是4.2×103J/（kg•℃），煤气的热值是4.2×107J/kg。求：
（1）水吸收的热量是多少？
（2）煤气完全燃烧放出的热量是多少？
（3）烧水效率是多少？
【分析】（1）知道水的质量和初温、末温以及比热容，根据Q吸＝cm（t﹣t0）求出水吸收的热量；
（2）知道煤气的质量和热值，根据Q放＝mq求出完全燃烧放出的热量；
（3）利用η=Q吸Q放×100%求出煤气灶烧水的效率。
【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×30kg×（60℃﹣20℃）＝5.04×106J；
（2）煤气完全燃烧放出的热量：
Q放＝m′q＝0.5kg×4.2×107J/kg＝2.1×107J；
（3）煤气灶烧水的效率：
η=Q吸Q放×100%=5.04×106J2.1×106J×100%＝24%。
答：（1）水吸收的热量是5.04×106J；
（2）煤气完全燃烧放出的热量是2.1×107J；
（3）煤气灶烧水的效率是24%。
【点评】本题考查了吸热公式和燃料完全燃烧释放热量公式以及效率公式的应用，是一道较为简单的计算题。
25．（8分）物理实验室有一个灯泡，铭牌上标有“6V　3W”的字样。兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。求：
（1）小灯泡正常工作时的电流；
（2）整个电路在1分钟的时间内消耗的总电能；
（3）小灯泡正常工作时，电阻R消耗的电功率。

【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P＝UI求出小灯泡正常工作时的电流；
（2）根据串联电路的电流特点求出整个电路在1分钟的时间内消耗的总电能；
（3）小灯泡正常工作时，根据串联电路的电压特点求出R两端的电压，根据P＝UI求出电阻R消耗的电功率。
【解答】解：（1）由P＝UI可得，小灯泡正常工作时的电流：
IL=PLUL=3W6V=0.5A；
（2）因串联电路中各处的电流相等，
所以，整个电路在1分钟的时间内消耗的总电能：
W＝UIt＝UILt＝9V×0.5A×60s＝270J；
（3）因串联电路中总电压等于各分电压之和，
所以，电阻R两端的电压：
UR＝U﹣UL＝9V﹣6V＝3V，
电阻R消耗的电功率：
PR＝URI＝URIL＝3V×0.5A＝1.5W。
答：（1）小灯泡正常工作时的电流为0.5A；
（2）整个电路在1分钟的时间内消耗的总电能270J；
（3）小灯泡正常工作时，电阻R消耗的电功率1.5W。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
26．（8分）探究水沸腾时温度变化的特点。

（1）安装实验器材时，应按照 　自下而上　（选填“自上而下”或“自下而上”）的顺序进行。
（2）如图1甲、乙所示，是小刚同学在实验中，用相机拍摄的水沸腾前和沸腾时的两张照片。其中 　甲　是水沸腾时的情况。
（3）如图1丙所示，是水沸腾时温度计的示数，则此时水的沸点是 　97　℃。
（4）水沸腾后继续加热，每隔一段时间记录水的 　温度　，根据记录的数据，可得出水沸腾时温度变化的特点：不断吸热，温度 　不变　。
（5）另外有两个组的同学使用了如图2甲、乙所示的两套实验装置．实验操作中，选 　甲　套装置较合理；若用甲所示装置给一定质量的水加热，其温度与时间关系如图丙中a所示，若其它条件不变，则乙图对应的温度与时间的关系图象正确的是 　b　（选填“a”、“b”或“c”）。
【分析】（1）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
（2）掌握水沸腾前和沸腾时的现象区别：沸腾前气泡在上升过程中体积逐渐减小；沸腾时气泡在上升过程中体积逐渐增大；
（3）在温度计的读数时，先认清温度计的分度值，再根据液面位置读数；
（4）水沸腾后继续加热，每隔一段时间记录水的温度；沸腾时的特点：不断吸热但温度保持不变；
（5）①为了节省时间，需要将烧杯上加个盖，为了使烧杯内外气压相同，盖上应该开一小孔；②气压高沸点高。
【解答】解：（1）酒精灯需用外焰加热，所以要先放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度；即按照自下而上的顺序进行；
（2）图甲中气泡在上升过程中体积逐渐变大，是沸腾时的现象；图乙中气泡在上升过程中体积逐渐减小，是沸腾前的现象；
（3）由图2知，此温度计的分度值是1℃，所以此时温度计的示数是97℃，即水的沸点是97℃。
（4）水沸腾后继续加热，每隔一段时间记录水的温度；根据记录的数据，可得出水沸腾时温度变化的特点：不断吸热，温度保持不变；
（5）如图2甲、乙所示的两套实验装置，烧杯上都加有盖（厚纸板），都可以节省将水加热至沸腾的时间，但甲图中盖上有孔，可以使内外气压相同，测量的沸点较准确，所以甲方案好；
若用甲图所示装置给一定质量的水加热，其温度与时间关系如图2丙中a所示，若其它条件不变，由于乙图中盖上没有孔，里面的气压较高，所以沸点会高于a，故图象b符合题意。
故答案为：（1）自下而上；（2）甲；（3）97；（4）温度；不变；（5）甲；b。
【点评】本题是观察水的沸腾实验，考查了温度计的读数、沸腾时和沸腾前现象的区别及沸腾时温度变化的特点。有关沸腾的知识难度不大，应注意掌握。
27．（8分）在探究“平面镜成像特点”的实验中，选取完全相同的蜡烛A和B，如图所示，在竖直的玻璃板前10cm处放一支点燃的蜡烛A，烛焰高2cm。
（1）在寻找蜡烛像的位置时，应该在蜡烛 　A　（选填“A”或“B”）这一侧观察。
（2）小明用跳棋棋子代替点燃的蜡烛进行实验，但看不清跳棋棋子的像，请你想个办法能看清跳棋棋子的像，应该采取的做法是 　用手电筒照亮跳棋子　。
（3）根据平面镜成像的特点可判断，身高1.7m的人，站在镜前5m处，当他远离平面镜时，像的大小 　不变　（选填“变大”“变小”或“不变”）。
（4）实验过程中不小心将玻璃板的右侧部分打碎了，左侧玻璃板的位置没有变化，则蜡烛A 　能　（选填“能”或“不能”）通过左侧玻璃板成完整的像。
（5）若平面镜竖直放置，镜前有一个发光物体S，现将平面镜绕M点从MN转到MN′位置，在转到MN′位置，如图乙所示，点S离它像点S'的距离 　越来越大　（选填“越来越小”“越来越大”先变小后变大”“先变大后变小”或“保持不变”）。
（6）在该实验中，所用玻璃板是特制的，其中一面镀了膜，为了保证实验效果，实验时应选玻璃板的边缘 　镀膜面　（镀膜面/不镀膜面）与白纸上的横线重合，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的 　反射　（反射/折射）。

【分析】（1）实验过程中，眼睛要在蜡烛A侧观察，眼睛既能看到蜡烛A，又能看到代替蜡烛A的蜡烛B．如果在蜡烛B侧观察，只能看到蜡烛B和透过透明玻璃板看到蜡烛A，不能看到蜡烛A的像；
（2）平面镜成像时，成像物体越亮，环境越暗，物体成像越清晰；
（3）（4）根据平面镜成像的特点：①平面镜所成的像是虚像；②像与物体的大小相同；③像到平面镜的距离与物体到平面镜的距离相等；④像与物体相对于平面镜对称；
（5）根据平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等来解答此题；
（6）透明玻璃板透光性强，成像不太清晰，一面镀膜增强了光的反射，成像清晰。
【解答】解：（1）平面镜成的像是光的反射形成的，A蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在A蜡烛所在这一侧；
（2）平面镜成像时，成像物体越亮，环境越暗，物体成像越清晰。所以用手电筒照亮跳棋子，棋子反射出的光线增多，棋子成像更清晰；
（3）由平面镜成的像特点可知，平面镜成的像是正立等大的虚像，因为不论物离镜远还是近，像与物大小都相同，当人远离镜子时，像的大小是不变的；
（4）实验过程中不小心将玻璃板虚线的右侧部分打碎了，左侧玻璃板的位置没有变化，则蜡烛A能通过左侧玻璃板成完整的像；
（5）根据平面镜成像特点，分别作出平面镜在3个位置时的像，由图可知点S离它像点S'的距离越来越大；

（6）平面镜成像原理是光的反射，一面镀膜的玻璃板反射能力比较强，成像比较清晰，便于测量物距和像距，因此用一面镀了膜的玻璃板做实验，实验时镀膜的一面应该朝向像一侧放置。
故答案为：（1）A；（2）用手电筒照亮跳棋子；（3）不变；（4）能；（5）越来越大；（6）镀膜面；反射。
【点评】本题考查学生动手操作实验的能力并能根据实验现象得出正确结论，动手操作实验时，能根据实验现象得出正确的结论，提高实验能力。
28．（8分）在“测量小灯泡的电功率”的实验中，电源电压6V恒定不变，小灯泡的额定电压为2.5V（电阻约为8Ω）。
（1）请用笔画线代替导线，将图甲的电路连接完整（要求滑片向左移动时灯泡变亮）。
（2）闭合开关前，应将滑片移到 　B　端（选填“A”或“B”）使其连入电路的阻值最 　大　，从而保护电路。
（3）闭合开关，发现灯泡不亮，移动滑片灯泡仍不亮，突然小芳的文具盒掉到桌上，灯泡亮了。小明敲了几下桌子，灯泡又熄灭了，出现这种故障的可能原因是 　D　。
A．开关短路
B．灯泡短路
C．电压表断路
D．灯泡接触不良
（4）排除故障，再次闭合开关，移动滑片，当电压表的示数为 　2.5　V时，小灯泡正常发光，此时电流表的示数如图乙所示为0.32A，则小灯泡的额定功率为 　0.8　W.
（5）现有规格为“10Ω 2A”、“20Ω 1A”和“50Ω 0.2A”的甲、乙、丙三个滑动变阻器，为了实验的顺利进行，小明应在其中选择 　“20Ω 1A”　接入电路。
（6）实验中，该同学调节滑动变阻器的滑片使灯泡变亮，这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1　＜　ΔR2（选填“＞”或“＝”或“＜“）。

【分析】（1）滑片向左移动时灯泡变亮，电流变大，电阻减小，确定滑动变阻器连接方式；
（2）为了保护电路，闭合开关前，应将滑片移到阻值最大处；
（3）灯泡有时候发光，有时候不发光，说明灯泡没有损坏，是接触不良；
（4）当灯泡两端的电压为额定电压时，灯泡正常发光，读出电流表的示数；根据P＝UI求出灯泡的额定功率；
（5）测量额定电功率时，根据小灯泡两端电压为额定电压时所需变阻器的阻值最大，选择合适的变阻器规格；
（6）根据串联电路的特点和欧姆定律判断出总电阻的变化，得出电阻变化的大小关系。
【解答】解：（1）滑动变阻器接一个上接线柱和一个下接线柱连入电路，滑片向左移动时灯泡变亮，电流变大，电阻减小，故滑动变阻器应选左下接线柱与灯泡串联，如下图所示：
；
（2）为了保护电路，闭合开关前，应将滑片移到阻值最大处，即B端；
（3）灯泡有时候发光，有时候不发光，说明灯泡没有损坏，是接触不良，故D符合题意，故选：D；
（4）当灯泡两端的电压为额定电压时，即电压表的示数为2.5V时，灯泡正常发光；
电流表的量程为0～0.6A，分度值为0.02A，示数为0.32A，灯泡的额定功率：
P＝ULIL＝2.5V×0.32A＝0.8W；
（5）实验中，要测出额定电功率，要保持小灯泡两端电压为额定电压（小灯泡的电阻约为8Ω），此时所需变阻器的阻值最大，电路中的电流为：
I=ULRL=2.5V8Ω=0.3125A，则滑动变阻器的阻值为：
R滑=U滑I=U−ULI=6V−2.5V0.3125A=11.2Ω＞10Ω，
应该选择“20Ω 1A”的变阻器，而“50Ω 0.2A”变阻器的电流太小，不合适；
（6）由甲图知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流；
设移动滑片之前电路中的电流为I1，调节滑动变阻器使其接入电路中的阻值减小，让小灯泡两端的电压逐渐升高，小灯泡逐渐变亮，此时灯的电压增大，设此时通过灯的电流增大为I2，有：I1＜I2；
由于电源电压不变，则：UI1＞UI2（U为电源电压）；
根据欧姆定律可知：R总1＞R总2，即滑片移动后电路的总电阻小于原来电路的总电阻；
由于灯泡变亮，其实际功率增大，灯丝的温度升高，且小灯泡阻值随温度的升高而增大，所以，由电阻的串联规律可知：小灯泡电阻增大量的绝对值ΔR1小于滑动变阻器接入电路的电阻减小量的绝对值ΔR2。
故答案为：（1）如上图所示；（2）B；大；（3）D；（4）2.5；0.8；（5）“20Ω 1A”；（6）＜。
【点评】本题考查了电路连接、注意事项、电路故障分析、电流表读数、求灯泡的功率、滑动变阻器的选择以及小灯泡电阻变化量和滑动变阻器接入电路的电阻变化量大小关系，是实验的常考内容，要掌握；分析电路故障时，考虑问题要全面，考虑到各种可能的故障原因，然后综合分析得出结论。
29．（6分）阅读短文，回答问题。
六冲程发动机
普通的四冲程发动机把75%的能量以热能的形式散发掉了，六冲程发动机则利用了部分散发的热能去制造蒸汽以回收部分本来会损失的能量。在普通四冲程发动机的“进气﹣压缩﹣做功﹣排气”四个冲程之后，第五个冲程开始的时候，把水喷进炽热的气缸里面，水马上就变成了温度高达816摄氏度的蒸汽，体积急剧膨胀1600倍，同时气缸内压强急剧增大，推动活塞再次向下运动，为汽车提供动力。到了第6个冲程，发动机把水蒸气排放到一个冷却器，水蒸气在那里重新变成水，根据计算，六冲程发动机能比传统的四冲程发动机效率提高30%。如果是柴油机的话，还可以再提高5%。实际上，向内燃机气缸喷水（与燃油一起喷入），就可以提高输出功率和热效率，这种尝试几十年前就有人研究过但主要就是因为气缸腐蚀问题而放弃的。
“额定功率”是发动机工作时的最大输出功率。“额定转速”是对应额定功率下发动机曲轴的转速。“排气量”是发动机气缸的工作容积，是指所有气缸内活塞从下止点到达上止点所扫过的容积之和。六缸六冲程发动机，即通过连杆把六个气缸的活塞连在一起，使各气缸的六个冲程依次错开，则在曲轴转动的每半周里，都有2个气缸在做功。假定每个循环的两次做功冲程中，气体对活塞做功相同，设每次做功冲程中气缸内的气体对活塞的平均压强为p，排气量为V，发动机额定转速为n（单位：r/s），燃气对活塞所做的功可表示为W＝pV。
（1）六冲程发动机的第五冲程相当于四冲程内燃机的做功冲程，此冲程把 　内　能转化为机械能。
（2）六冲程发动机的“进气﹣压缩﹣做功﹣排气”四个冲程之后，第五个冲程是 　做功　冲程。
（3）六冲程发动机通过下列 　C　方式提高热机效率。
A.让燃料充分燃烧
B.提高燃料的热值
C.减少内能的散失
D.减少机械的摩擦
（4）根据文章中提供的信息，请写出六缸六冲程发动机额定功率的表达式 　p＝4pVn　（用文章中的字母表示）。
（5）我国第一款自主品牌的高瑞豪华轿车“**HQ3“在某段平直公路上进行测试，总质量为2.2×103kg，汽车所受阻力是总重的0.1倍，普通汽车四冲程柴油发动机的效率为20%，若采用六冲程柴油发动机，该汽车百公里耗油是 　12.9　升（结果保留两位小数，g＝10N/kg，汽油的热值为4.6×107J/kg，汽油的密度为0.7×103kg/m3，柴油的热值为4.3×107J/kg，柴油的密度为0.72×103kg/m3）。
【分析】（1）第五冲程是水蒸气对活塞做功，把水蒸气的内能转化为活塞的机械能，由此可得出结论；
（2）依题意和热机冲程知识解答；
（3）六冲程发动机则利用了部分散发的热能去制造蒸汽以回收部分本来会损失的能量，由此可得出结论；
（4）六冲程发动机一个工作循环，飞轮转动3圈，做功2次，所以六缸六冲程发动机转速是nr/s，每秒每个缸做功2n3次，每次做功W1＝pV，由此可得出结论；
（5）根据W＝Fs计算出牵引力做的功，由于普通四冲程汽油发动机的效率是20%，六冲程发动机能比传统的四冲程发动机效率提高30%。如果是柴油机的话，还可以再提高5%，由此得出六冲程柴油发动机的效率，利用η=W有Q放×100%求出燃烧柴油放出的热量，再根据Q放＝mq求出燃烧柴油的质量，利用V=mρ求出燃烧柴油的体积。
【解答】解：（1）第五冲程是水蒸气对活塞做功，把水蒸气的内能转化为活塞的机械能，由此可知，第五冲程是内能转化成机械能；
（2）由题可知，四冲程发动机的“进气﹣压缩﹣做功﹣排气”四个冲程之后，第五个冲程推动活塞再次向下运动，为汽车提供动力，第五个冲程也是做功冲程；
（3）六冲程发动机则利用了部分散发的热能去制造蒸汽以回收部分本来会损失的能量，由此可知，六冲程发动机是通过减少内能的散失来提高热机效率，故选C；
（4）六冲程发动机一个工作循环，飞轮转动3圈，做功2次，所以六缸六冲程发动机转速是nr/s，每秒每个缸做功2n3次，每次做功W1＝pV，由此可知，每个缸每秒所做的功是W=2n3W1=2n3×pV，六缸六冲程每秒所做的功W总＝6W＝6×2n3×pV＝4pVn；
（5）汽车行驶100km，汽车所受牵引力F＝0.1G＝0.1×2.2×104N＝2.2×103N；
汽车牵引力做的功W＝Fs＝2.2×103N×100×103m＝2.2×108J；
由于普通四冲程柴油发动机的效率是20%，六冲程柴油发动机比普通四冲程柴油发动机的效率提高35%，所以六冲程柴油发动机的效率是20%+35%＝55%；
汽车行驶100km，燃烧柴油放出的热量Q放=Wη=2.2×108J55%=4.0×108J，
燃烧柴油的质量m=Q放q=4.0×108J4.3×107J/kg=9.3kg，燃烧柴油的体积V=mρ=9.3kg0.72×103kg/m3≈0.0129m3＝12.9L。
故答案为：（1）内；（2）做功；（3）C；（4）p＝4pVn；（5）12.9。
【点评】本题主要考查热机的工作过程，热机效率，功的计算，其中求解六缸六冲程发动机每秒所做的功是本题的难点。
