2022年辽宁省实验学校赤山校区中考物理模拟试卷（一）

这是一份2022年辽宁省实验学校赤山校区中考物理模拟试卷（一），共30页。试卷主要包含了选择题，填空题，计算题，实验等内容，欢迎下载使用。

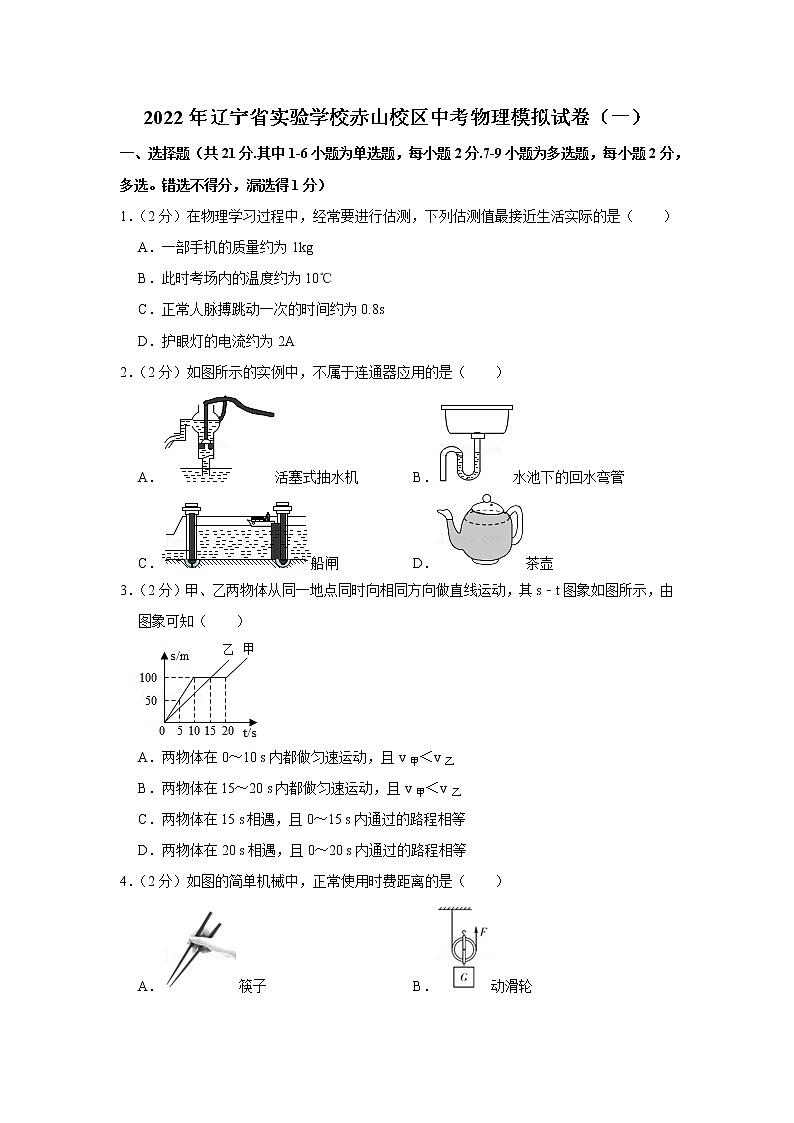

2022年辽宁省实验学校赤山校区中考物理模拟试卷（一）
一、选择题（共21分.其中1-6小题为单选题，每小题2分.7-9小题为多选题，每小题2分，多选。错选不得分，漏选得1分）
1．（2分）在物理学习过程中，经常要进行估测，下列估测值最接近生活实际的是（　　）
A．一部手机的质量约为1kg
B．此时考场内的温度约为10℃
C．正常人脉搏跳动一次的时间约为0.8s
D．护眼灯的电流约为2A
2．（2分）如图所示的实例中，不属于连通器应用的是（　　）
A．活塞式抽水机 B．水池下的回水弯管
C．船闸 D．茶壶
3．（2分）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（　　）

A．两物体在0～10 s内都做匀速运动，且v甲＜v乙
B．两物体在15～20 s内都做匀速运动，且v甲＜v乙
C．两物体在15 s相遇，且0～15 s内通过的路程相等
D．两物体在20 s相遇，且0～20 s内通过的路程相等

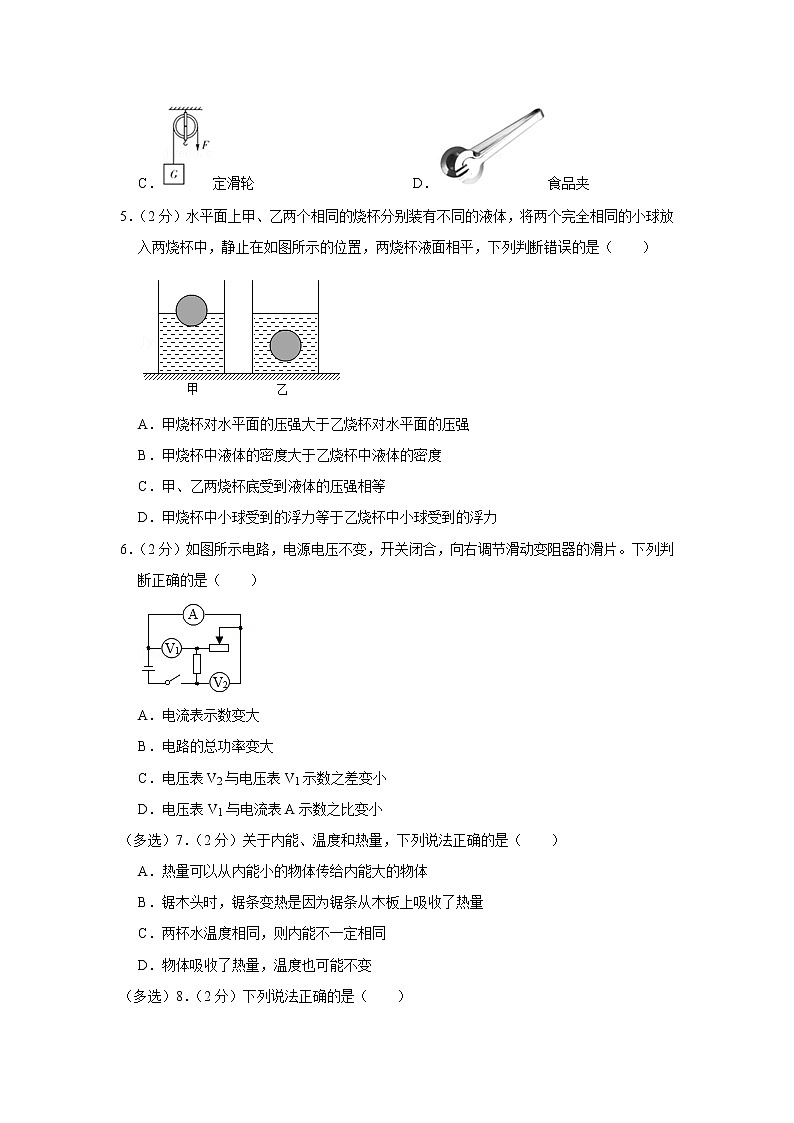

4．（2分）如图的简单机械中，正常使用时费距离的是（　　）
A．筷子 B．动滑轮
C．定滑轮 D．食品夹
5．（2分）水平面上甲、乙两个相同的烧杯分别装有不同的液体，将两个完全相同的小球放入两烧杯中，静止在如图所示的位置，两烧杯液面相平，下列判断错误的是（　　）

A．甲烧杯对水平面的压强大于乙烧杯对水平面的压强
B．甲烧杯中液体的密度大于乙烧杯中液体的密度
C．甲、乙两烧杯底受到液体的压强相等
D．甲烧杯中小球受到的浮力等于乙烧杯中小球受到的浮力
6．（2分）如图所示电路，电源电压不变，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（　　）

A．电流表示数变大
B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小
D．电压表V1与电流表A示数之比变小
（多选）7．（2分）关于内能、温度和热量，下列说法正确的是（　　）
A．热量可以从内能小的物体传给内能大的物体
B．锯木头时，锯条变热是因为锯条从木板上吸收了热量
C．两杯水温度相同，则内能不一定相同
D．物体吸收了热量，温度也可能不变

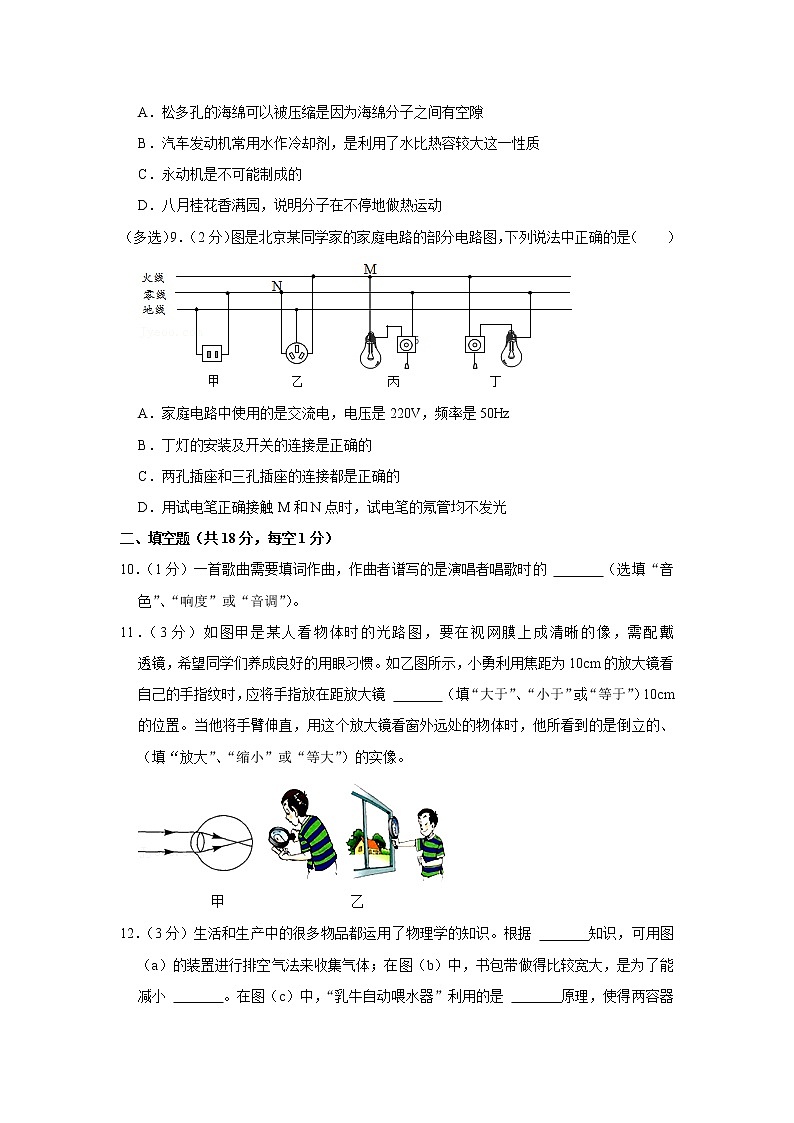

（多选）8．（2分）下列说法正确的是（　　）
A．松多孔的海绵可以被压缩是因为海绵分子之间有空隙
B．汽车发动机常用水作冷却剂，是利用了水比热容较大这一性质
C．永动机是不可能制成的
D．八月桂花香满园，说明分子在不停地做热运动
（多选）9．（2分）图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（　　）

A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
二、填空题（共18分，每空1分）
10．（1分）一首歌曲需要填词作曲，作曲者谱写的是演唱者唱歌时的 　 　（选填“音色”、“响度”或“音调”）。
11．（3分）如图甲是某人看物体时的光路图，要在视网膜上成清晰的像，需配戴 　 　透镜，希望同学们养成良好的用眼习惯。如乙图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将手指放在距放大镜 　 　（填“大于”、“小于”或“等于”）10cm的位置。当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、　 　（填“放大”、“缩小”或“等大”）的实像。

12．（3分）生活和生产中的很多物品都运用了物理学的知识。根据 　 　知识，可用图（a）的装置进行排空气法来收集气体；在图（b）中，书包带做得比较宽大，是为了能减小 　 　。在图（c）中，“乳牛自动喂水器”利用的是 　 　原理，使得两容器中的水面相平。

13．（1分）汽车的散热器用水作冷却剂是利用了水　 　较大的特性；如果散热器中装有10kg的水，在温度升高10℃的过程中水吸收的热量相当于完全燃烧 　 　m3的天然气放出的热量。[天然气的热值q＝4.2×107J/m3，水的比热容c水＝4.2×103J/（kg•℃）]。
14．（3分）如图所示的运油车正在卸油，快速流出的油和油罐由于 　 　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 　 　（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 　 　（填“向上”或“向下”）。

15．（2分）如图所示的自制便携式封口机，使用电压为3V的电源，接通电路发热电阻温度升高，实现高温封口。阻值为1Ω的发热电阻10s内产生 　 　J的热量。封口时总是把塑料袋烫坏，应将发热电阻换成阻值更 　 　（填“大”或“小”）的。

16．（3分）如图所示的电路，电源两端的电压恒为6V，电阻R1＝10Ω，R2＝20Ω，当闭合开关S1、S2、S3时，电路消耗的总功率为 　 　W；当闭合开关S1，断开开关S2、S3时，电压表示数为3V，则10s内电阻R3产生的热量为 　 　J，此时电阻R1的功率与开关S1、S2、S3闭合时电阻R1的功率的比值为 　 　。

17．（2分）同学们做实验的装置如图所示，闭合开关，如果将导体ab水平向右移动，则：
（1）导体cd将　 　（选填“随”或“不随”）之运动起来。
（2）实验装置左侧是利用　 　的原理制成的，生活中　 　（选填“电动机”、“发电机”）利用该原理制成的。
（3）实验装置右侧产生的现象在生活中的应用是　 　（举一个实例）。

三、计算题（共18分．要求写出必要的文字说明，公式．主要的运算过程．数值和单位）
18．（9分）2018年4月12日，十几亿中国人民首次目睹了新中国成立以来最大的一次海上大阅兵，可以自豪的说它是新时代人民海军的一次豪迈亮相，这次中国在海军已拥有世界最先进的核潜艇。如图所示为某种型号的导弹型核潜艇，相关标准参数：体积18700m3，该艇水上排水量为16600吨，最大潜水深度可达3000m，最大航速为7.4km/h（海水密度近ρ水＝1.0×103kg/m3，g取10N/kg）
（1）该潜艇上有面积为10m2的“巨浪﹣2”弹道导弹发射窗口，当它在海水中300m深处时，该发射窗口承受海水的压力是多少？
（2）为了完成任务，核潜艇舱内加水后恰能悬浮在海水中时所受的浮力多大？
（3）核潜艇任务完成后，改变自重漂浮在海面上静止时，露出海面体积多大？

19．（9分）图甲为雯雯家新买的电煲锅，它有加热和保温两种功能。图乙是其简化电路。当S接a时，电煲锅加热；当S接b时，电煲锅保温。已知：电源电压为220V．R1＝55Ω，加热时总功率与保温时总功率的关系为：P加热＝5P保温．[c米饭＝4×103J/（kg•℃）]求：
（1）若电煲锅内装有1kg米饭，从12℃加热到100℃，米饭吸收多少热量？
（2）电阻R2的阻值为多少？
（3 ）若电煲锅的热效率为80%，加热这些米饭需要多长时间？

四、实验、作图题（共22分，每空1分，21题图3分，24题图为1分）
20．（5分）小明用如图甲乙所示的实验装置来比较不同物质的比热容和探究水沸腾时温度变化的特点。

（1）已知甲、乙两容器中分别装有10Ω和5Ω的电加热器，将相同质量的水和食用油分别装入甲、乙两个容器中，然后通电加热。每隔一定时间测量一下液体的温度，从而得到水和食用油的温度随时间变化图象（如图丙）。由图丙可知：水沸腾时吸热，温度 　 　（选填“升高”“不变”或“降低”）；加热2min水吸收的热量 　 　（选填“大于”“等于”或“小于”）食用油吸收的热量；食用油的比热容为 　 　J/（kg•℃）。（假设电加热器放出的热量全部被液体吸收）
（2）如图所示是小兰做冰熔化实验时冰熔化的图象，设相同的时间内物质吸收的热量相同，则物质在3min时具有的内能 　 　（选填“＞”、“＜”或“＝”）物质在5min时具有的内能，由图象可知c冰　 　c水（选填“＞”、“＜”或“＝”）。

21．（3分）如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。

22．（6分）如图1是“探究平面镜成像特点”的实验装置图。
（1）实验室提供了平面镜和厚薄不同的两块玻璃板，你应选择　 　（选填“平面镜”“厚玻璃板”或“薄玻璃板”）进行实验。
（2）在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的　 　（选填“前面”或“后面”）观察，直至蜡烛B和蜡烛A的像完全重合，移开蜡烛B，在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是　 　像。
（3）实验时，将蜡烛A逐渐远离玻璃板时，它的像的大小　 　（选填“变大”、“不变”或“变小”）。
（4）小华学习了平面镜成像后，回家观察到他家里的餐桌桌面上有一块水平的圆形玻璃转盘，距转盘1.8m高处有一盏灯，该灯通过转盘成像如图2所示。则灯的像距离该灯　 　m；若用手拨动转盘使其水平旋转，则会观察到灯的像的位置　 　。（选填“改变”或“不变”）

23．（3分）小华做“验证阿基米德原理”的实验中，用图（a）所示的溢杯和小桶收集石块排开的水，他的实验过程分别如图（b）、（c）、（d）、（e）所示。

（1）若图中四个测量值F1、F2、F3、F4满足关系式 　 　＝　 　，该原理将得到验证。
（2）若实验前弹簧测力计没有调零，而是指在0.2N的位置，则对探究结果 　 　（填“会”或“不会”）产生影响。
24．（5分）小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压2.5V，电源电压4.5V。

（1）小亮同学在连接该处的实物图的时候有一根连接错误，请你帮他找出在错误的连线上面打“×”并画出正确的连线。
（2）在连接电路时，开关应　 　，滑动变阻器滑片P应位于　 　（选填“左”或“右”）端。
（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.4V时，电流表示数如图乙所示，此时小灯泡的电阻约为　 　Ω；他把多次测量的电流值和电压值绘制出I﹣U图象是一条曲线，原因是　 　。

2022年辽宁省实验学校赤山校区中考物理模拟试卷（一）
参考答案与试题解析
一、选择题（共21分.其中1-6小题为单选题，每小题2分.7-9小题为多选题，每小题2分，多选。错选不得分，漏选得1分）
1．（2分）在物理学习过程中，经常要进行估测，下列估测值最接近生活实际的是（　　）
A．一部手机的质量约为1kg
B．此时考场内的温度约为10℃
C．正常人脉搏跳动一次的时间约为0.8s
D．护眼灯的电流约为2A
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一部手机的质量约为100g，故A不符合实际；
B、考场内的温度约为20℃，故B不符合实际；
C、正常人脉搏跳动约为75次/分，则跳动一次的时间约为0.8s，故C符合实际；
D、护眼灯的电流约为0.2A，故D不符合实际。
故选：C。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2．（2分）如图所示的实例中，不属于连通器应用的是（　　）
A．活塞式抽水机 B．水池下的回水弯管
C．船闸 D．茶壶
【分析】上端开口、下部连通的容器叫做连通器，连通器的特点是容器中的水不流动时，各个容器中液面总是相平的。
【解答】解：A、活塞式抽水机是利用大气压来工作的，不是利用连通器原理工作的，故A符合题意。
B、洗手池的回水管，下端相通，是连通器的应用，故B不符合题意。
C、船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，故C不符合题意。
D、茶壶的壶嘴和壶身下部是相通的，构成了连通器，故D不符合题意。
故选：A。
【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平。
3．（2分）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（　　）

A．两物体在0～10 s内都做匀速运动，且v甲＜v乙
B．两物体在15～20 s内都做匀速运动，且v甲＜v乙
C．两物体在15 s相遇，且0～15 s内通过的路程相等
D．两物体在20 s相遇，且0～20 s内通过的路程相等
【分析】（1）在s﹣t图象中，一条斜线表示物体做的是匀速直线运动，根据图象读出甲乙物体在相同时间内通过的路程，即可比较出两物体的运动速度；在s﹣t图象中，和时间轴平行的线段表示物体处于静止状态；
（2）由图象可以看出两物体在0～15s内通过的路程相等，且在此时相遇；根据图象读出0～20s内通过的路程是否相等。
【解答】解：
A、由图象看出两物体在0～10s内的图象是一条斜线，表示物体做的是匀速直线运动，且在此时间内甲物体通过的路程大于乙物体通过的路程，所以v甲＞v乙．此选项错误；
B、甲物体在15～20s内的图象是一条和时间轴平行的直线，所以甲物体处于静止状态。此选项错误；
C、由图象看出两物体在15s末相遇，且0～15s内通过的路程相等，都是100m。此选项正确；
D、由图象看出两物体在15s末相遇，不是在20s末相遇，0～20s内通过乙通过的路程大于甲。此选项错误。
故选：C。
【点评】本题考查了由s﹣t图象比较物体的速度大小、判断两物体的位置关系等内容，由图象判断物体的运动性质、找出物体的路程与所对应的时间，是解题的关键。
4．（2分）如图的简单机械中，正常使用时费距离的是（　　）
A．筷子 B．动滑轮
C．定滑轮 D．食品夹
【分析】结合图片和生活经验，判断选项中的杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
【解答】解：A、筷子在使用时动力臂小于阻力臂，是费力杠杆，费力但省距离，故A不符合题意；
B、动滑轮实质是动力臂等于2倍阻力臂的杠杆，是省力杠杆，省力但费距离，故B符合题意；
C、定滑轮实质是等臂杠杆，其动力臂等于阻力臂，不省力、不费距离，故C不符合题意；
D、食品夹在使用时动力臂小于阻力臂，是费力杠杆，费力但省距离，故D不符合题意；
故选：B。
【点评】本题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
5．（2分）水平面上甲、乙两个相同的烧杯分别装有不同的液体，将两个完全相同的小球放入两烧杯中，静止在如图所示的位置，两烧杯液面相平，下列判断错误的是（　　）

A．甲烧杯对水平面的压强大于乙烧杯对水平面的压强
B．甲烧杯中液体的密度大于乙烧杯中液体的密度
C．甲、乙两烧杯底受到液体的压强相等
D．甲烧杯中小球受到的浮力等于乙烧杯中小球受到的浮力
【分析】根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再根据p＝ρgh和p=FS判断杯底和水平面的压强关系。
【解答】解：BC、由图可知，小球在甲、乙两杯中分别处于漂浮和悬浮状态，根据浮沉条件可知，物体漂浮时ρ液＞ρ物，物体悬浮时ρ液＝ρ物，所以ρ液甲＞ρ球，ρ液乙＝ρ球，由此可得：ρ液甲＞ρ液乙；两杯中液面相平，根据p＝ρgh可知，ρ液甲＞ρ液乙，所以烧杯底受到液体的压强：p液甲＞p液乙，故B正确，C错误；
A、从图中可知，甲杯内液体的体积较大，由G＝mg＝ρVg可知，甲杯内液体的重力较大，烧杯和小球均相同，所以甲杯对桌面的压力较大；又根据p=FS可知，甲杯对桌面的压强较大，故A正确；
D、因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以两个相同的小球在两杯中受到的浮力相等，都等于小球的重力，故D正确。
故选：C。
【点评】本题考查了物体浮沉条件和压强公式的应用，一定要掌握物体浮沉情况与密度的关系，同时要搞清不同状态下（漂浮、悬浮）物体所受重力与浮力的大小关系。
6．（2分）如图所示电路，电源电压不变，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（　　）

A．电流表示数变大
B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小
D．电压表V1与电流表A示数之比变小
【分析】由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；根据电源的电压可知滑片移动时电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，从而得出电压表V2与电压表V1示数之差变化；根据R=UI分析电压表V1与电流表A示数之比的变化；根据P＝UI分析总功率的变化。
【解答】解：由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；
A、开关闭合，向右调节滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小，故A错误；
B、电源电压不变，电路中的电流变小，根据P＝UI可知，电路的总功率变小，故B错误；
C、由于电源电压不变，移动滑片时，电压表V2示数不变；电路中的电流变小，根据U＝IR可知，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，即电压表V1示数变大，所以电压表V2与电压表V1示数之差变小，故C正确；
D、根据R=UI可知，电压表V1与电流表A示数之比为滑动变阻器接入电路的电阻，电阻变大，比值变大，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点、欧姆定律和电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键。
（多选）7．（2分）关于内能、温度和热量，下列说法正确的是（　　）
A．热量可以从内能小的物体传给内能大的物体
B．锯木头时，锯条变热是因为锯条从木板上吸收了热量
C．两杯水温度相同，则内能不一定相同
D．物体吸收了热量，温度也可能不变
【分析】（1）热传递的条件是存在温度差；即内能小的可能温度高，内能大的可能温度低，故热量可以从内能小的传给内能大的物体；
（2）做功和热传递都能改变物体的内能；
（3）内能的大小与物体的质量、温度和状态有关；
（4）晶体熔化过程中，吸热但温度不变。
【解答】解：A、热传递的条件是存在温度差，因内能的大小与物体的质量、温度和状态有关，所以内能小的可能温度高，内能大的可能温度低，则热量可以从内能小的物体传给内能大的物体，故A正确；
B、锯木头时，锯条克服摩擦力做功，内能增加，温度升高，所以锯条变热，故B错误；
C、内能的大小与物体的质量、温度和状态有关，只知道温度相同，但质量不能确定，所以内能大小无法确定，故C正确；
D、物体吸收了热量，温度也可能不变，比如晶体熔化过程中，吸热但温度不变，故D正确；
故选：ACD。
【点评】此题考查了热传递条件的理解、改变内能方式的理解、内能的影响因素和晶体熔化特点的理解，是一道综合题。
（多选）8．（2分）下列说法正确的是（　　）
A．松多孔的海绵可以被压缩是因为海绵分子之间有空隙
B．汽车发动机常用水作冷却剂，是利用了水比热容较大这一性质
C．永动机是不可能制成的
D．八月桂花香满园，说明分子在不停地做热运动
【分析】（1）力可以改变物体的形状；
（2）水具有较大的比热容，相同质量的水和其它物质相比，吸收相同的热量，温度变化小，因此水常被用来做取暖介质和冷却剂等；
（3）能量既不会凭空消灭，也不会凭空产生，它只会从一种形式转化为其它形式，或从一个物体转移到另一个物体，而能量的总量保持不变；
（4）物质是由分子组成的，分子在不停地做无规则运动。
【解答】解：
A、松软多孔的海绵可以压缩，说明力可以改变物体的形状，但不能说明海绵分子之间有间隙，故A错误；
B、汽车发动机用水作冷却剂，利用了水比热容较大的性质，这样在同等情况下可以吸收更多的热量，故B正确；
C、永动机是不可能制成的，因为它违背了能量守恒定律，故C正确；
D、桂花香飘满园是花香分子不停地做热运动到空气中，人们就闻到了桂花的香味，故D正确。
故选：BCD。
【点评】本题考查了学生对力的作用效果、水比热容的特性、能量守恒定律以及分子的热运动的理解与掌握，是一道综合性题目。
（多选）9．（2分）图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（　　）

A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【分析】（1）家庭电路中使用的是交流电，电压是220V，频率是50Hz，周期0.02s；
（2）开关控制灯泡时，开关要接在灯泡和火线之间。
（3）对于两孔插座是：左零右火；
（4）试电笔接触火线时，氖管会发光。
【解答】解：A、家庭电路中使用的是交流电，电压是220V，频率是50Hz，周期0.02s，故A正确；
B、开关控制灯泡时，开关要接在灯泡和火线之间，故丁图的说法是正确的，故B正确；
C、对于两孔插座是：左零右火；故C错误；
D、据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光，故D错误；
故选：AB。
【点评】掌握家庭电路中测电笔的使用、两孔插座、开关、灯泡的接法，并理解各种接法的原因是正确判断的关键。
二、填空题（共18分，每空1分）
10．（1分）一首歌曲需要填词作曲，作曲者谱写的是演唱者唱歌时的 　音调　（选填“音色”、“响度”或“音调”）。
【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高。
【解答】解：一首歌曲的作曲，作曲家主要谱写的是演唱者唱歌时的音调，也就是我们俗称的歌曲的旋律。
故答案为：音调。
【点评】解决此类问题要结合声音特征中音调的定义去分析解答。知道歌曲的旋律不同，其实是由不同音调的音符组成。
11．（3分）如图甲是某人看物体时的光路图，要在视网膜上成清晰的像，需配戴 　凹　透镜，希望同学们养成良好的用眼习惯。如乙图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将手指放在距放大镜 　小于　（填“大于”、“小于”或“等于”）10cm的位置。当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、　缩小　（填“放大”、“缩小”或“等大”）的实像。

【分析】（1）近视眼是因为晶状体的折光能力太强，像会成在视网膜之前；远视眼是因为晶状体的折光能力太弱，像成在视网膜之后；
（2）凸透镜成像规律及其应用之一：u＜f，成正立放大的虚像；u＞2f，凸透镜成倒立、缩小的实像。
【解答】解：（1）图甲中像成在了视网膜之前，这是晶状体的折光能力太强造成的，说明该同学的眼睛近视了，要在视网膜上成清晰的像，需配戴具有发散作用的凹透镜；
（2）小勇利用焦距为10cm的放大镜（凸透镜）看自己的手指纹时，其成像规律是物距小于一倍焦距时，凸透镜成正立、放大的虚像；因为其焦距为10cm，所以应将手指放在距放大镜小于10cm的位置；
当他将手臂伸直，用这个放大镜看窗外远处的物体时，此时的物距大于二倍焦距，他所看到的是倒立的、缩小的实像。
故答案为：凹；小于；缩小。
【点评】此题主要考查了凸透镜成像规律的应用，关键是记熟成像规律并能做到举一反三。
12．（3分）生活和生产中的很多物品都运用了物理学的知识。根据 　密度　知识，可用图（a）的装置进行排空气法来收集气体；在图（b）中，书包带做得比较宽大，是为了能减小 　压强　。在图（c）中，“乳牛自动喂水器”利用的是 　连通器　原理，使得两容器中的水面相平。

【分析】（1）当其它气体和空气的密度不同时，可以根据密度知识利用排气法收集气体；
（2）减小压强的方法：①在受力面积一定时，减小压力，②在压力一定时，增大受力面积；
（3）连通器是上端开口，下部连通的容器。是不是连通器关键看下边是否连通，上端是否开口。
【解答】解：
（1）当其它气体和空气的密度不同时，根据密度知识可用图（a）的装置进行排空气法来收集气体；
（2）在图（b）中，书包带做得比较宽大，是在压力一定时，增大受力面积来减小压强；
（3）上端开口、下部相连通的容器叫连通器；连通器内的液体不流动时，各容器中的液面就是相平的，乳牛自动喂水器是利用连通器原理，使得两容器中的水面相平。
故答案为：密度；压强；连通器。
【点评】本题考查减小压强的方法、密度的应用、连通器原理等，属于简单题目，平时学习需要准确区分各物理知识点及其应用。
13．（1分）汽车的散热器用水作冷却剂是利用了水　比热容　较大的特性；如果散热器中装有10kg的水，在温度升高10℃的过程中水吸收的热量相当于完全燃烧 　0.01　m3的天然气放出的热量。[天然气的热值q＝4.2×107J/m3，水的比热容c水＝4.2×103J/（kg•℃）]。
【分析】（1）水的比热容大，相同质量的水和其它物质比较，升高（或降低）相同的温度，水吸收（或放出）的热量多，据此分析。
（2）利用公式Q＝cmΔt可计算水吸收热量的多少；根据题意可知，天然气完全燃烧放出的热量Q放＝Q吸，利用公式Q放＝Vq可计算需要燃烧天然气的体积。
【解答】解：
（1）水的比热容大，相同质量的水和其它物质比较，作为冷却剂升高相同的温度，水吸收的热量多，因此，汽车发动机上的散热器用水作为冷却剂，这是利用了水的比热容较大的性质；
（2）水吸收的热量Q＝c水mΔt＝4.2×103J/（kg•℃）×10kg×10℃＝4.2×105J；
根据题意可知，天然气完全燃烧放出的热量Q放＝Q吸＝4.2×105J；
由Q放＝Vq可知，需要燃烧天然气的体积：V=Q放q=4.2×105J4.2×107J/m3=0.01m3。
故答案为：比热容；0.01。
【点评】此题中热量的计算公式Q＝cmΔt和Q＝Vq是解题中用到的主要知识，是我们应该熟练运用的。
14．（3分）如图所示的运油车正在卸油，快速流出的油和油罐由于 　摩擦起电　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 　导体　（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 　向上　（填“向上”或“向下”）。

【分析】（1）物体间摩擦后，若能够吸引轻小物体，说明物体带了电，这种通过摩擦使物体带电的现象，叫摩擦起电。
（2）容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。
（3）规定正电荷定向移动的方向是电流的方向，自由电子的定向移动方向与电流方向相反。
【解答】解：运油车正在卸油，快速流出的油和油罐由于摩擦起电现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是导体，若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向向上。
故答案为：摩擦起电；导体；向上。
【点评】知道摩擦起电现象，认识生活中常见的导体，理解电流方向的规定，可解答此题。
15．（2分）如图所示的自制便携式封口机，使用电压为3V的电源，接通电路发热电阻温度升高，实现高温封口。阻值为1Ω的发热电阻10s内产生 　90　J的热量。封口时总是把塑料袋烫坏，应将发热电阻换成阻值更 　大　（填“大”或“小”）的。

【分析】纯电阻电路产生的热量Q＝I2Rt=U2Rt；若电压不变，则R越大产生的热量越少。
【解答】解：阻值为1Ω的发热电阻10s内产生的热量：Q＝I2Rt=U2Rt=(3V)21Ω×10s=90J；
封口时总是把塑料袋烫坏，说明电阻发热过多，
由Q＝I2Rt=U2Rt可知，电压不变，要减小电阻产生的热量，应将发热电阻换成阻值更大的电阻。
故答案为：90；大。
【点评】本题考查焦耳定律的计算公式的应用，属于基础考查，难度不大。
16．（3分）如图所示的电路，电源两端的电压恒为6V，电阻R1＝10Ω，R2＝20Ω，当闭合开关S1、S2、S3时，电路消耗的总功率为 　5.4　W；当闭合开关S1，断开开关S2、S3时，电压表示数为3V，则10s内电阻R3产生的热量为 　9　J，此时电阻R1的功率与开关S1、S2、S3闭合时电阻R1的功率的比值为 　1：4　。

【分析】（1）当闭合开关S1、S2、S3时，R1与R2并联，根据并联电路的电压特点和P＝UI=U2R求出两电阻的电功率，然后求出电路中的总功率；
（2）当闭合开关S1，断开开关S2、S3时，R1、R3串联，电压表测R3两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，利用Q＝W＝UIt求出10s内电阻R3产生的热量，根据P＝UI求出此时电阻R1的功率，然后得出答案。
【解答】解：（1）当闭合开关S1、S2、S3时，R1与R2并联，
因并联电路中各支路两端的电压相等，
所以，两电阻的电功率分别为：
P1=U2R1=(6V)210Ω=3.6W，P2=U2R2=(6V)220Ω=1.8W，
电路消耗的总功率：
P＝P1+P2＝3.6W+1.8W＝5.4W；
（2）当闭合开关S1，断开开关S2、S3时，R1、R3串联，电压表测R3两端的电压，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1＝U﹣U3＝6V﹣3V＝3V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I=U1R1=3V10Ω=0.3A，
则10s内电阻R3产生的热量：
Q3＝W3＝U3It＝3V×0.3A×10s＝9J；
此时电阻R1的功率：
P1′＝U1I＝3V×0.3A＝0.9W，
所以P1′P1=0.9W3.6W=14。
故答案为：5.4；9；1：4。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式、电热公式的应用，分清电路的连接方式和电表所测的电路元件是关键。
17．（2分）同学们做实验的装置如图所示，闭合开关，如果将导体ab水平向右移动，则：
（1）导体cd将　随　（选填“随”或“不随”）之运动起来。
（2）实验装置左侧是利用　电磁感应　的原理制成的，生活中　发电机　（选填“电动机”、“发电机”）利用该原理制成的。
（3）实验装置右侧产生的现象在生活中的应用是　电动机　（举一个实例）。

【分析】电磁感应和磁场对通电导体的作用其主要区别在于前者为因动而电，后者为因电而动，所以电路结构是不相同的；由题干中电路的结构和特点可以看出实验的原理和目的。
【解答】解：
（1）由图可知，闭合开关，将导体ab水平向右移动，此时闭合电路的一部分导体在磁场中做切割磁感线运动，故导体中会有感应电流产生，此时导体ab相当于电源；cd相当于放入磁场中的通电导体，故导体cd受力而运动；
（2）据上面分析可知，实验装置左侧是利用电磁感应原理制成的，发电机就是该原理的典型应用；
（3）实验装置右侧运用的原理是通电导体在磁场中受力的作用，电动机就是利用该原理制成的。
故答案为：（1）随；（2）电磁感应；发电机；（3）电动机。
【点评】掌握电磁感应现象，以及直流电动机原理是解答本题的关键，难度不大。
三、计算题（共18分．要求写出必要的文字说明，公式．主要的运算过程．数值和单位）
18．（9分）2018年4月12日，十几亿中国人民首次目睹了新中国成立以来最大的一次海上大阅兵，可以自豪的说它是新时代人民海军的一次豪迈亮相，这次中国在海军已拥有世界最先进的核潜艇。如图所示为某种型号的导弹型核潜艇，相关标准参数：体积18700m3，该艇水上排水量为16600吨，最大潜水深度可达3000m，最大航速为7.4km/h（海水密度近ρ水＝1.0×103kg/m3，g取10N/kg）
（1）该潜艇上有面积为10m2的“巨浪﹣2”弹道导弹发射窗口，当它在海水中300m深处时，该发射窗口承受海水的压力是多少？
（2）为了完成任务，核潜艇舱内加水后恰能悬浮在海水中时所受的浮力多大？
（3）核潜艇任务完成后，改变自重漂浮在海面上静止时，露出海面体积多大？

【分析】（1）根据p＝ρgh求出航行器位于海水中300m深度处的压强；根据F＝pS求出探测窗承受海水的压力；
（2）根据F浮＝ρV排g可求得悬浮在海水中时所受的浮力；
（3）处于漂浮状态的物体露出液面的体积等于总体积与浸在液面下的体积之差。
【解答】解：
（1）海面下300m处的压强为：
p＝ρgh＝1.0×103kg/m3×10N/kg×300m＝3×106Pa；
发射窗口承受海水的压力F＝pS＝3×106Pa×10×10﹣4m2＝3×103N；
（2）悬浮在海水中时所受的浮力F浮＝ρV排g＝1.0×103kg/m3×10N/kg×18700m3＝1.87×108N；
（3）由于核潜艇任务完成后，静止漂浮在海面上，所以有
F浮＝G物 又由F浮＝ρV排g，G＝mg，得ρV排g＝mg，
V排=mρ水=1.66×107kg1.0×103kg/m3=1.66×104m3；
露出海面体积为：V露＝V﹣V排＝18700m3﹣1.66×104m3＝2100m3。
答：（1）该发射窗口承受海水的压力是3×103N；
（2）为了完成任务，核潜艇舱内加水后恰能悬浮在海水中时所受的浮力为1.87×108N；
（3）露出海面体积2100m3。
【点评】本题考查了密度、压强、压力、浮力公式的运用，用好相应的公式及其变形式是关键，计算过程要注意单位的换算。
19．（9分）图甲为雯雯家新买的电煲锅，它有加热和保温两种功能。图乙是其简化电路。当S接a时，电煲锅加热；当S接b时，电煲锅保温。已知：电源电压为220V．R1＝55Ω，加热时总功率与保温时总功率的关系为：P加热＝5P保温．[c米饭＝4×103J/（kg•℃）]求：
（1）若电煲锅内装有1kg米饭，从12℃加热到100℃，米饭吸收多少热量？
（2）电阻R2的阻值为多少？
（3 ）若电煲锅的热效率为80%，加热这些米饭需要多长时间？

【分析】（1）知道米饭的质量和初温、末温以及比热容，根据Q吸＝cm（t﹣t0）求出米饭吸收的热量；
（2）由电路图可知，开关S接“b”挡时R1、R2串联，开关S接“a”挡时电路为R1的简单电路，根据P=U2R求出两种情况下电路中的总电阻，利用电阻的串联求出R2的电阻值；
（3）根据η=Q吸W求出消耗的电能，利用P=Wt求出需要的加热时间。
【解答】解：
（1）米饭吸收的热量：
Q吸＝cm（t﹣t0）＝4×103J/（kg•℃）×1kg×（100℃﹣12℃）＝3.52×105J；
（2）由电路图可知，开关S接“b”时，R1、R2串联；
开关S接“a”时，电路为R1的简单电路，
由P=U2R可知，
开关S接“b”时，电煲锅保温，电路中的总电阻：U2＝P保温R总①；
开关S接“a”时，电煲锅加热，电路中的总电阻：U2＝P加热R1②；
已知：P加热＝5P保温③，
根据①②③可得：P保温R总＝5P保温R1；
所以，R总＝5R1＝5×55Ω＝275Ω；
因串联电路中总电阻等于各分电阻之和，所以，R2的电阻值：
R2＝R总﹣R1＝275Ω﹣55Ω＝220Ω；
（3）电煲锅的加热功率为：P加热=U2R1=(220V)255Ω=880W；
由η=Q吸W，电煲锅消耗的电能：
W=Q吸η=3.52×105J80%=4.4×105J，
由P=Wt可得，电煲锅需要的加热时间：
t=WP加热=4.4×105J880W=500s。
答：
（1）若电煲锅内装有1kg米饭，从12℃加热到100℃，米饭吸收的热量为3.52×105J；
（2）电阻R2的阻值为220Ω；
（3）若电煲锅加热效率为80%，加热这些米饭需要的时间为500s。
【点评】本题考查了电阻的串联和电功率公式、欧姆定律、吸热公式、效率公式的应用，关键是电煲锅处于不同挡位时电路连接方式的判断。
四、实验、作图题（共22分，每空1分，21题图3分，24题图为1分）
20．（5分）小明用如图甲乙所示的实验装置来比较不同物质的比热容和探究水沸腾时温度变化的特点。

（1）已知甲、乙两容器中分别装有10Ω和5Ω的电加热器，将相同质量的水和食用油分别装入甲、乙两个容器中，然后通电加热。每隔一定时间测量一下液体的温度，从而得到水和食用油的温度随时间变化图象（如图丙）。由图丙可知：水沸腾时吸热，温度 　不变　（选填“升高”“不变”或“降低”）；加热2min水吸收的热量 　大于　（选填“大于”“等于”或“小于”）食用油吸收的热量；食用油的比热容为 　1.575×103　J/（kg•℃）。（假设电加热器放出的热量全部被液体吸收）
（2）如图所示是小兰做冰熔化实验时冰熔化的图象，设相同的时间内物质吸收的热量相同，则物质在3min时具有的内能 　＜　（选填“＞”、“＜”或“＝”）物质在5min时具有的内能，由图象可知c冰　＜　c水（选填“＞”、“＜”或“＝”）。

【分析】（1）水沸腾时，吸热但温度不变；由于两个电阻串联，所以电流和时间相同，但电阻不同，据此分析即可判断；根据图象，水和食用油升高的温度相同，据吸收热量的关系，结合公式Q＝cmΔt便可求出食用油的比热容；
（2）晶体熔化时，继续吸热，内能增加、温度不变；根据c=QmΔt分析水和冰的比热容的大小关系。
【解答】解：（1）据液体沸腾的特点可知，水沸腾时，吸热但温度不变；
由于两个电阻串联，所以电流和时间相同，但电阻不同，水中的电阻大于油中的电阻，据Q＝I2Rt可知，加热相同的时间，甲图中产生的热量多，故水吸收的热量多；
据Q＝I2Rt可知，相同的时间，甲电热丝释放的热量是Q甲＝I2R甲t＝I2×10Ω×t；
乙电热丝释放的热量是Q乙＝I2R乙t＝I2×5Ω×t；故Q甲＝2Q乙，所以水吸收的热量是油的2倍，即Q水＝2Q油；
假如都加热4min，结合图丙可得水和油吸收的热量分别为：
Q水＝c水mΔt水＝4.2×103J/（kg•℃）×m×（100℃﹣40℃）；
Q油＝c油mΔt油＝c油×m×（80℃﹣0℃）；
因为Q水＝2Q油，
所以4.2×103J/（kg•℃）×m×（100℃﹣40℃）＝2×c油×m×（80℃﹣0℃）；
解得c油＝1.575×103J/（kg•℃）；
（2）冰在熔化时吸热但温度不变，内能增加，所以第3min 时的内能＜第5min 时的内能；
由冰熔化的图像可知，在相同时间内（0﹣2min、5﹣7min），冰和水吸收相同的热量、质量相同，水的温度升高值小于的冰的温度升高值，根据c=QmΔt可知，水的比热容大于冰的比热容。
故答案为：（1）不变；大于；1.575×103；（2）＜；＜。
【点评】本题考查了液体沸腾的特点、焦耳定律和热量的计算及学生对熔化图像、和比热容概念的理解及Q吸＝cmΔt的运用。
21．（3分）如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。

【分析】根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出入射光线；
反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；根据反射定律作出反射光线，反射光线与法线的夹角为反射角。
【解答】解：（1）经凸透镜的折射光线过焦点，则入射光线平行于主光轴；
过平面镜的入射点垂直镜面作出法线，因为入射光线与镜面的夹角为30°，则入射角为：90°﹣30°＝60°，则反射角也为60°，根据反射角等于60°在法线右侧作出反射光线，并标出反射角；如图所示：

【点评】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；熟记反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图。
22．（6分）如图1是“探究平面镜成像特点”的实验装置图。
（1）实验室提供了平面镜和厚薄不同的两块玻璃板，你应选择　薄玻璃板　（选填“平面镜”“厚玻璃板”或“薄玻璃板”）进行实验。
（2）在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的　前面　（选填“前面”或“后面”）观察，直至蜡烛B和蜡烛A的像完全重合，移开蜡烛B，在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是　虚　像。
（3）实验时，将蜡烛A逐渐远离玻璃板时，它的像的大小　不变　（选填“变大”、“不变”或“变小”）。
（4）小华学习了平面镜成像后，回家观察到他家里的餐桌桌面上有一块水平的圆形玻璃转盘，距转盘1.8m高处有一盏灯，该灯通过转盘成像如图2所示。则灯的像距离该灯　3.6　m；若用手拨动转盘使其水平旋转，则会观察到灯的像的位置　不变　。（选填“改变”或“不变”）

【分析】（1）从厚玻璃板的两个面都可以当作反射面，会出现两个像这一角度去分析此题。
（2）点燃蜡烛，蜡烛在玻璃板中成像，观察蜡烛的像时，眼睛要在蜡烛的一侧，才能通过玻璃板看到蜡烛的像；平面镜所成的像是虚像，不会出现在光屏上。
（3）平面镜成像大小跟物体的大小有关，与物体到平面镜的距离无关。
（4）平面镜成像的特点是：物体在平面镜中所成的像是虚像，像和物体的大小相等，上下（或左右）相反，它们的连线垂直于镜面，它们到镜面的距离相等；
根据像与物体关于镜面对称的特点分析。
【解答】解：
（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法；因为平面镜所成的像是虚像，不会出现在光屏上，所以，移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像。
（3）平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，所以实验时，将蜡烛A 逐渐远离玻璃板时，它的像的大小不变；
（4）根据平面镜成像特点可知在离转盘1.8m高处有一盏电灯，灯在玻璃转盘中的像离转盘的距离也是1.8m，灯的像到灯的距离为1.8m+1.8m＝3.6m；
平面镜所成的像与物体关于镜面对称，用手水平拨动转盘时，灯的位置不变，所以通过玻璃转盘观察到灯的像的位置不改变。
故答案为：（1）薄玻璃板；（2）前面；虚（3）不变；（4）3.6；不变。
【点评】本题主要考查了平面镜成像特点的实验及操作相关问题，这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
23．（3分）小华做“验证阿基米德原理”的实验中，用图（a）所示的溢杯和小桶收集石块排开的水，他的实验过程分别如图（b）、（c）、（d）、（e）所示。

（1）若图中四个测量值F1、F2、F3、F4满足关系式 　F2﹣F3　＝　F4﹣F1　，该原理将得到验证。
（2）若实验前弹簧测力计没有调零，而是指在0.2N的位置，则对探究结果 　不会　（填“会”或“不会”）产生影响。
【分析】（1）根据称重法F浮＝G﹣F得出浮力大小；排开液体的重力为G排＝G总﹣G桶；
（2）根据实验测量原理进行分析。
【解答】解：（1）由称重法可得石块受到的浮力F浮＝G﹣F＝F2﹣F3，由图知排开水的重力G排＝G总﹣G桶＝F4﹣F1，
当F2﹣F3＝F4﹣F1时，则F浮＝G排，从而验证阿基米德原理；
（2）实验前测力计未调零，示数为0.2N，四次的测量结果均未超过量程，测量值都会增大0.2N，在计算时，F浮＝F1﹣F2，G排＝F3﹣F4，所以如果F1﹣F2＝F3﹣F4，同样可以探究浮力大小与排开液体所受重力的关系，不会对实验造成影响。
故答案为：（1）F2﹣F3；F4﹣F1；（2）不会。
【点评】本题是验证阿基米德原理实验，充分考查了学生对基础知识的掌握程度，关键是掌握阿基米德原理的内容。
24．（5分）小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压2.5V，电源电压4.5V。

（1）小亮同学在连接该处的实物图的时候有一根连接错误，请你帮他找出在错误的连线上面打“×”并画出正确的连线。
（2）在连接电路时，开关应　断开　，滑动变阻器滑片P应位于　左　（选填“左”或“右”）端。
（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.4V时，电流表示数如图乙所示，此时小灯泡的电阻约为　10　Ω；他把多次测量的电流值和电压值绘制出I﹣U图象是一条曲线，原因是　灯丝电阻受温度影响　。
【分析】（1）在实物连接图中找到错误之处：主要分析电压表、电流表、滑动变阻器的正确使用，从电压表和电流表的正负接线柱、量程、连接方式，滑动变阻器的接线柱和连入方式上逐条分析。
（2）为保护电路，连接电路时应断开开关，闭合开关前滑片要置于阻值最大处。
（3）根据电流表的示数，由欧姆定律求电阻大小；I﹣U图线是一条曲线，说明灯泡的电阻不是一个定值，而是随温度的变化而变化的。
【解答】解：（1）由图可知，滑动变阻器与灯泡并联了，电压表串联在电路中了，应将滑动变阻器与灯泡串联，电压表应并联在小灯泡两端；将电流表负接线柱的导线与灯泡右端相连的导线去掉，将灯泡右端接线柱与电压表的负接线柱相连；如下图所示：
；
（2）为保护电路，连接实物时，开关应当断开，滑片P应移动最左端；
（3）电流表使用小量程，分度值为0.02A，示数为0.24A，由欧姆定律R=UI=2.4V0.24A=10Ω；发现I﹣U图线是一条曲线，电压与电流不是一次函数的关系，原因小灯泡的电阻不是定值，而是随温度的变化而变化。
故答案为：（1）如图；（2）断开；左；（3）10；灯丝电阻受温度影响。
【点评】本题考查了电路故障的判断和滑动变阻器的使用方法，属于常见题型；根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间。
