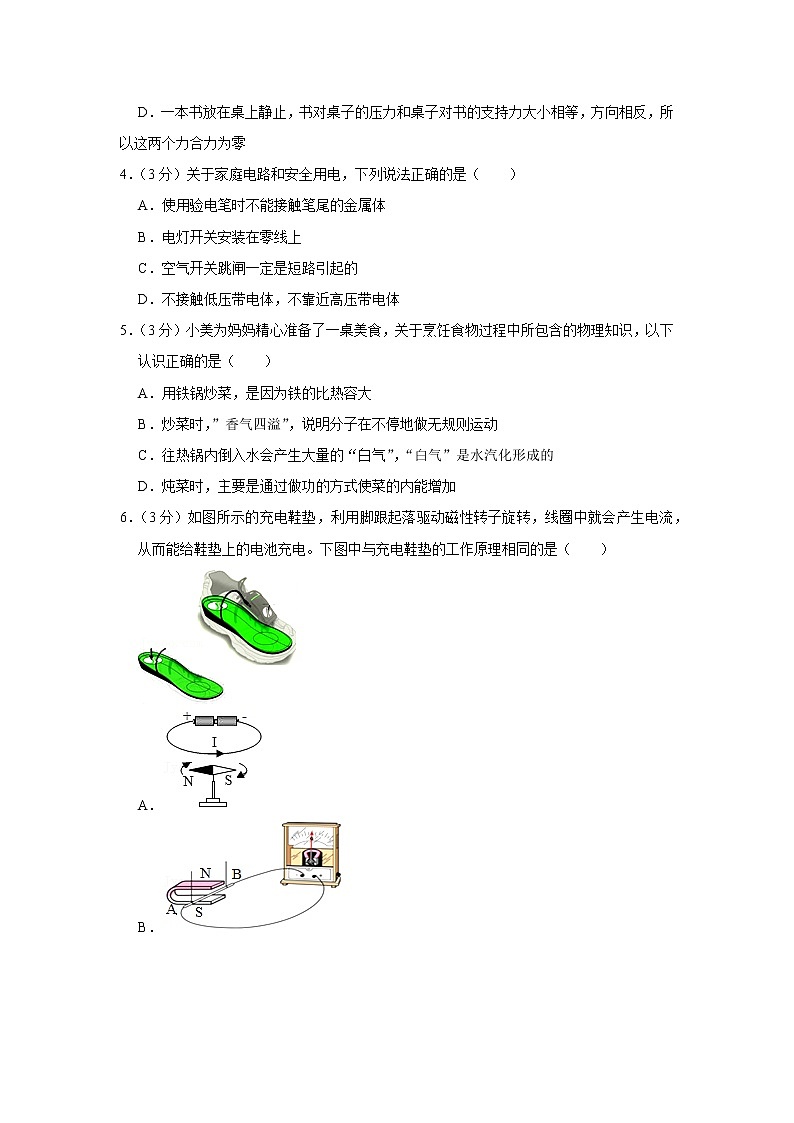

    2022年云南省中考物理考前模拟冲刺试题(四)(word版含答案)第2页
    2022年云南省中考物理考前模拟冲刺试题(四)(word版含答案)第3页
    还剩15页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022年云南省中考物理考前模拟冲刺试题(四)(word版含答案)

    展开

    这是一份2022年云南省中考物理考前模拟冲刺试题(四)(word版含答案),共18页。试卷主要包含了试题中用到g均取10N/kg等内容,欢迎下载使用。
    2022年云南省中考物理考前模拟冲刺试题(四)
    注意事项:
    1.本试题满分100分,考试时间90分钟
    2.试题中用到g均取10N/kg

    一.选择题(共8小题,满分24分,每小题3分)
    1.(3分)下列各物理量的估测,最接近实际的是(  )
    A.让人感觉舒适的气温约为37℃
    B.成人正常行走的步长约为50cm
    C.中学生上一层楼做功约为18000J
    D.电视机正常工作电流约为5A
    2.(3分)如图所示,下列关于光现象的说法正确的是(  )
    A.如图中的烛焰经小孔所成的像是虚像
    B.如图中的漫反射不遵循光的反射定律
    C.如图中的小孩叉鱼时对准鱼就能叉到
    D.如图中的雨后彩虹是阳光经小水滴色散后形成的
    3.(3分)下列说法正确的是(  )
    A.飞机获得升力的原因是流速大的地方压强大
    B.划船时使船前进的力的施力物体是桨
    C.磁场方向既可以是该点磁感线的切线方向,又可以是小磁针在该点静止时北极的指向
    D.一本书放在桌上静止,书对桌子的压力和桌子对书的支持力大小相等,方向相反,所以这两个力合力为零
    4.(3分)关于家庭电路和安全用电,下列说法正确的是(  )
    A.使用验电笔时不能接触笔尾的金属体
    B.电灯开关安装在零线上
    C.空气开关跳闸一定是短路引起的
    D.不接触低压带电体,不靠近高压带电体
    5.(3分)小美为妈妈精心准备了一桌美食,关于烹饪食物过程中所包含的物理知识,以下认识正确的是(  )
    A.用铁锅炒菜,是因为铁的比热容大
    B.炒菜时,”香气四溢”,说明分子在不停地做无规则运动
    C.往热锅内倒入水会产生大量的“白气”,“白气”是水汽化形成的
    D.炖菜时,主要是通过做功的方式使菜的内能增加
    6.(3分)如图所示的充电鞋垫,利用脚跟起落驱动磁性转子旋转,线圈中就会产生电流,从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是(  )

    A.
    B.
    C.
    D.
    7.(3分)如图,粗糙水平面AB与光滑斜面BC平滑连接,弹簧左端固定。小木块P被压缩的弹簧弹出并冲上斜面BC的过程中(空气阻力忽略不计),下列说法正确的是(  )

    A.在弹簧恢复原状的过程中,弹簧的弹性势能全部转化为小木块P的动能
    B.小木块P离开弹簧后在粗糙水平面AB上滑行时机械能守恒
    C.小木块P在斜面上向上运动时,动能减小,重力势能增加
    D.小木块P运动到最高点时处于平衡状态
    8.(3分)如图所示实验,电源电压恒定为4.5V,电压表量程为“0﹣3V”,电流表量程为“0﹣0.6A”,滑动变阻器“20Ω 1A”,灯泡“3V 1.5W”(忽略灯丝电阻变化),在保证电路安全工作的前提下,以下判断不正确的是(  )

    A.灯泡正常发光时,变阻器连入电路阻值为3Ω
    B.当电压表示数为3V时,电路消耗的总功率最大
    C.当电压表示数为3V时,变阻器连入电路阻值为12Ω
    D.变阻器滑片向右滑动时,电压表示数变大,电流表示数变小
    二.填空题(共10小题,每小题2分,满分20分)
    9.生活中有一些地方需要安静,“静”的目的是提醒大家说话要注意控制声音的   (选填“音调”“响度”或“音色”);“禁止大声喧哗”是在   处减弱噪声的警示。

    10.在对新型冠状病毒肺炎患者治疗中,呼吸机是常用设备之一。使用呼吸机是将氧气推进肺部,帮助病人解决呼吸困难。要将氧气推进肺部,其外部推力必须   (选填“大于”或“小于”)肺部气体产生的压力;若对患者某次治疗过程中,将约500mL的氧气推进肺部,其推进氧气的质量约为   kg(氧气密度ρ=1.43kg/m3)。
    11.如图所示是北京冬奥会冰壶比赛的情景。冰壶被掷出后仍能向前运动,是因为冰壶具有    ;以运动的冰壶为参照物,坐在裁判席上的裁判员是    (选填“运动”或“静止”)的。

    12.近年来,自行车是绿色出行的重要交通工具,出行前,要检查车轮气压,用手捏轮胎,此时轮胎会向内凹陷,这说明力可以改变物体的   。车轮的外表面做有凹凸不平的花纹,这是通过   来增大摩擦。
    13.手机已经进入“5G”时代,所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的   (选填“超声波”或“电磁波”);手机中科技含量最高的元件是芯片,芯片的核心部分主要是由   (选填“导体”、“半导体”或“超导体”)材料制成的。
    14.我国自行研制的新型核潜艇利用核反应堆中发生的   (填“核裂变”或“核聚变”)提供动力。核能属于   (填“可再生”或“不可再生”)能源。
    15.云、雨、雹、雾、露、霜都是水的家族成员,其中,霜的形成属于   这种物态变化形成时需要   。
    16.有A、B两个带电体,若A与B能相互吸引,而A又能与带正电物体C相吸,那么B一定是带    电,B与C一定能相互    。
    17.一电动机(200V 1000W)正常工作时的电阻为4Ω,则1min内该电动机做的功为   J;产生的热量为   J。
    18.滑轮组即能省力又能改变力的方向,建筑工人用自制的滑轮组把600N的重物缓慢提升2m,如图所示,绳自由端的拉力F=250N.拉力做的功是   J,该滑轮组的机械效率等于   。

    三.作图、实验及探究题(共6小题,满分31分)
    19.(3分)小红同学测量橡皮的宽度,记录5次测量结果,分别是:2.51cm,2.52cm.2.51cm,2.62cm,2.53cm。该同学测量结果明显错误的一次是   cm.根据以上记录,被测橡皮的宽度是   cm。
    20.(3分)根据通电螺线管的N、S极和磁感线形状,在图中标出磁体A的N极和磁感线方向(任选一根磁感线标出即可)

    21.(3分)如图,利用轻杆将小球A固定在小车上,整体静止在水平面上。以球心为作用点,作出小球A所受力的示意图。

    22.(7分)如图所示,是小明利用光具座,凸透镜、蜡烛、“F”字样的光源、光屏等实验器材探究“凸透镜成像的规律”实验的情形,在整个实验过程中,凸透镜固定在光具座50cm刻度线处。

    (1)通过图甲的实验操作,可以确定该凸透镜的焦距为   cm。
    (2)将蜡烛,凸透镜、光屏依次放在光具座上,调节蜡烛,凸透镜、光屏三者的中心使它们在   ,这样做的目的是:   。
    (3)小明将蜡烛移至光具座上10cm刻度线处,如图乙所示,移动光屏,直到烛焰在光屏上成清晰的像,则该像是倒立、   的实像。
    (4)小明又将蜡烛移至光具座上25cm刻度线处,为了在光屏上再次得到清晰的像,应将光屏向   (选填“靠近”或“远离”)透镜的方向移动。
    (5)小明将如图丙所示的LED发光灯制成的“F”字样的光源代替蜡烛,放在光具座上某一位置,移动光屏又一次找到了清晰的像,从右向左观察光屏,该像可能是图丁中的   (选填“A”“B”“C”或“D”)图,请分析使用“F”字样的光源比使用蜡烛作为光源的优点是   (请写出其中一条,合理即可)。
    23.(7分)如图所示,小梦学习小组利用铁架台、带有刻度的杠杆、细线、弹簧测力计、若干钩码(每个钩码重均为0.5N)等实验器材,探究“杠杆的平衡条件”。
    (1)实验前,小梦观察到杠杆如图甲所示,为了使杠杆在水平位置平衡,应将杠杆右侧的平衡螺母向    (选填“左”或“右”)调节。
    (2)将天平调整好后,如图乙所示,在A点挂3个钩码,应在B点挂    个钩码,才能使杠杆在水平位置平衡。使杠杆在水平位置平衡的目的是便于测量    。在上述实验中,若将水平位置平衡的杠杆,两端同时去掉一个钩码,杠杆    (选填“仍然平衡”“沿顺时针旋转”或“沿逆时针旋转”)。
    (3)如图乙所示,小梦用弹簧测力计替代钩码,在B点竖直向下拉,然后将弹簧测力计逐渐向右倾斜,要使杠杆仍然在水平位置平衡,则弹簧测力计的示数将逐渐    (选填“变大”或“变小”),原因是    。
    (4)在实验中,改变力和力臂的大小得到多组数据的目的是    (填序号)。
    A.使测量数据更准确
    B.多次测量取平均值减小误差
    C.避免偶然性,使实验结论具有普遍性

    24.(8分)在“探究电流与电阻的关系”的实验中,提供的器材如下:电源电压恒为4.5V,五个定值电阻R1(5Ω)、R2(10Ω)、R3(15Ω)、R4(20Ω)、R5(25Ω),标有“50Ω 1A”的滑动变阻器R、电压表(可用量程:0~3V、0~15V)、电流表(0~0.6A)、开关各1只,导线若干。
    (1)小军同学设计了如图甲所示的实验电路,电路连接完毕,闭合开关S,发现电流表有示数,电压表无示数。若电路故障只出现在R1和R上,则电路故障是    。
    (2)排除电路故障后,将滑动变阻器的滑片P移到最    (选填“左”或“右”)端,闭合开关,调节滑片P,使电压表的示数为2.5V时,电流表的示数应为    A。
    (3)完成步骤(2)后,若保持滑片P位置不变,断开开关,用R2替换R1,闭合开关,发现电压表示数    (选填“大于”或“小于”)2.5V,应向    (选填“左”或“右”)移动滑片P才能达到实验要求。
    (4)分别再用定值电阻R3、R4、R5替换R2多次实验。根据实验所得的五组数据绘制出I﹣R图像,如图乙所示,由图像可得出的结论是    。
    (5)为完成该实验探究,滑动变阻器允许连入电路的最小阻值为    Ω。
    (6)在使用电阻R1、R5完成实验的过程中,当电压表示数为2.5V时,滑动变阻器R消耗的电功率分别为P1、P5,则P1:P5=   。


    四.综合题(共3小题,满分25分)
    25.(8分)小亮家用干木材对体积为20L、温度为30℃的水进行加热,整个过程消耗了1.4kg的干木材,假设当地气压为1个标准大气压。[已知:q干木材=1.2×107J/kg,水的比热容c水=4.2×10³J/(kg•℃)]求:
    (1)20L水的质量;
    (2)干木材完全燃烧放出的热量;
    (3)若干木材烧水的效率为40%,最终水温将达到多少?
    26.(8分)如图乙,当开关S和S1都闭合时,额定电压为2V的小灯泡刚好正常发光,图甲为灯泡和定值电阻的伏安图象。求:
    (1)此时电流表的示数;
    (2)定值电阻工作1min所消耗的电能;
    (3)电路的总功率。

    27.(9分)将物重为10N的木块放进水里,木块有15体积露出水面。求:
    (1)木块的体积是多少m3?
    (2)木块的密度是多少kg/m3?
    (3)将木块放在水平桌面上时,若木块底面积为100cm2,则木块对桌面的压强多大?

    参考答案与试题解析
    一.选择题(共8小题,满分24分,每小题3分)
    1.【解答】解:
    A、人的正常体温是37℃,让人感觉舒适的气温约为25℃,故A不符合实际;
    B、成人正常行走的步长约为0.5m=50cm,故B符合实际;
    C、中学生的体重为600N,每层楼高3m,登上一层楼做功W=Gh=600N×3m=1800J,故C不符合实际;
    D、电视机的功率约200W,正常工作电流约为I=PU=200W220V≈1A,故D不符合实际。
    故选:B。
    2.【解答】解:A、小孔成的是倒立的实像,不是虚像,是光在同种介质中沿直线传播形成的,故A错误;
    B、漫反射的光线尽管杂乱无章,但每条光线仍然遵循光的反射定律,故B错误;
    C、水中鱼反射出的光,在水面处发生了折射,折射光线向远离法线的方向偏折,我们看到的是变浅的鱼的虚像,因此用鱼叉捕鱼时,不是将鱼叉对准他看到的鱼,而是瞄准所看到的鱼的下方位置叉去,故C错误;
    D、当太阳光射入雨后空气中的小水滴时,太阳光经过折射发生色散,从而形成彩虹,故D正确。
    故选:D。
    3.【解答】解:A、飞机前进时,机翼上方空气流速快、压强小,下方空气流速慢、压强大,上下表面存在压强差,因而有压力差,从而产生升力,故A错误;
    B、用桨向后划水,船就会向前运动,利用了物体间的作用是相互的,使船前进的力的施力物体是水,故B错误;
    C、磁场方向既可以是该点磁感线的切线方向,又可以是小磁针在该点静止时北极的指向,故B正确;
    D、一本书放在桌上静止,书对桌子的压力和桌子对书的支持力大小相等,方向相反,这两个力作用在不同的物体上,不能求合力,故D错误。
    故选:C。
    4.【解答】解:
    A、使用测电笔时,人不能碰到笔尖金属体,但必须接触笔尾金属体,故A错误;
    B、为了用电的安全,控制电灯的开关应该接在火线上,故B错误;
    C、家庭电路中空气开关跳闸是因为电路中电流太大造成的,电流过大的原因可能是发生了短路,也可能是用电器总功率过大,故C错误;
    D、不接触低压带电体,不靠近高压带电体,符合安全用电原则,故D正确。
    故选:D。
    5.【解答】解:A、用铁锅炒菜,是因为铁的导热能力强,故A错误;
    B、炒菜时,”香气四溢”,说明分子在不停地做无规则运动,产生扩散现象,故B正确;
    C、往热锅内倒入水会产生大量的“白气”,“白气”是温度高的水蒸气遇冷液化成的小水滴,故C错误;
    D、炖菜时,主要是通过热传递的方式使菜的内能增加,故D错误。
    故选:B。
    6.【解答】解:利用脚跟起落驱动磁性转子旋转,线圈中就会产生电流,从而能给鞋垫上的电池充电,是根据电磁感应现象制成的。
    A、如图是奥斯特实验,反映通电导体周围存在磁场,是电流的磁效应。故A错误。
    B、如图是闭合电路的一部分导体在磁场中进行切割磁感线运动,导体中有感应电流产生,这是电磁感应,就是发电机的原理。故B正确。
    C、如图是电磁铁,电磁铁通电后具有磁性吸引小铁钉,是电流的磁效应。故C错误。
    D、如图是通电线圈在磁场中扭转是根据通电导体在磁场中受力而运动,是电动机的原理。故D错误。
    故选:B。
    7.【解答】解:A、在弹簧恢复原状的过程中,弹簧的形变程度变小,弹性势能变小。木块的速度变大,动能变大,同时因为水平面AB粗糙,木块需要克服摩擦力做功,内能变大,故弹簧的弹性势能一部分转化为小木块P的动能,一部分转化为木块的内能。故A错误;
    B、小木块P离开弹簧后在粗糙水平面AB上滑行时,需要克服摩擦力做功,一部分机械能转化为内能,所以机械能减小。故B错误;
    C、小木块P在斜面上向上运动时,高度增加,重力势能变大,因为斜面BC光滑,且空气阻力忽略不计,所以机械能守恒,故动能减小,故C正确;
    D、因为斜面BC光滑,故木块不受摩擦力作用,若空气阻力忽略不计,小木块P运动到最高点时受到垂直于斜面向上的支持力和竖直向下的重力作用,这两个力不在一条直线上,不属于平衡力,所以木块处于非平衡状态,故D错误。
    故选:C。
    8.【解答】解:由电路图可知,灯泡L与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流。
    A.因串联电路中总电压等于各分电压之和,且灯泡正常发光,
    所以,滑动变阻器两端的电压:
    U滑=U﹣UL=4.5V﹣3V=1.5V,
    因串联电路中各处的电流相等,
    所以,由P=UI可得,电路中的电流:
    I=IL=PLUL=1.5W3V=0.5A,
    则滑动变阻器接入电路中的电阻:
    R滑=U滑I=1.5V0.5A=3Ω,故A正确;
    BC.当电压表示数为3V时,由串联电路的分压特点可知,滑动变阻器接入电路中的电阻最大,电路的总电阻最大,
    由P=UI=U2R可知,电路的总功率最小,故B错误;
    小灯泡两端的电压为:
    UL′=U﹣UV=4.5V﹣3V=1.5V
    灯泡的电阻为:
    RL=ULIL=3V0.5A=6Ω,
    此时电路的电流为:
    IL′=UL'RL=1.5V6Ω=0.25A,
    此时滑动变阻器的电阻为:
    R滑′=UVIL'=3V0.25A=12Ω,故C正确
    D.当变阻器滑片向右滑动时,接入电路中的电阻变大,电路的总电阻变大,
    由I=UR可知,电路中的电流变小,即电流表的示数变小,
    由U=IR可知,灯泡两端的电压变小,
    因串联电路中总电压等于各分电压之和,
    所以,滑动变阻器两端的电压变大,即电压表的示数变大,故D正确;
    故选:B。
    二.填空题(共10小题,满分20分)
    9.【解答】解:“静”的目的是提醒大家要小声说话,控制声音的响度;“禁止大声喧哗”是要求小声说话,是在声源处减弱噪声。
    故答案为:响度;声源。
    10.【解答】解:要将氧气推进肺部,其外部推力对氧气产生的压强必须大于肺部气体产生的压强,即外部推力必须大于肺部气体产生的压力,氧气才能被推进肺部;
    由题知,氧气的体积V=500mL=500cm3=5×10﹣4m3,氧气的密度ρ=1.43kg/m3,
    根据ρ=mV可得,其推进氧气的质量约为:m=ρV=1.43kg/m3×5×10﹣4m3=7.15×10﹣4kg。
    故答案为:大于;7.15×10﹣4。
    11.【解答】解:冰壶被掷出后仍能向前运动,是因为冰壶具有惯性,还要保持原来的运动状态;
    以运动的冰壶为参照物,坐在裁判席上的裁判员与冰壶有位置的变化,所以坐在裁判席上的裁判员是运动的。
    故答案为:惯性;运动。
    12.【解答】解:用手捏轮胎,此时轮胎会向内凹陷,说明力可以改变物体的形状;车轮的外表面有凹凸不平的花纹,是采用了增大接触面粗糙程度的方法增大轮胎与地面的摩擦。
    故答案为:形状;增大接触面粗糙程度.
    13.【解答】解:(1)手机是利用电磁波传递信息的,“5G”手机传递信息的载体是频率更高的电磁波;
    (2)手机芯片的核心部分是由半导体制成的。
    故答案为:电磁波;半导体。
    14.【解答】解:
    (1)核裂变是可控的,故核动力潜艇“长城号”利用核裂变反应来提供动力的;
    (2)核能短期内不能从自然界得到补充,属于不可再生能源。
    故答案为:核裂变;不可再生。
    15.【解答】解:霜是空气中的水蒸气遇冷凝华为固体的冰晶,附着在建筑物或植被表面,此过程中放热。
    故答案为:凝华;放热。
    16.【解答】解:A和B都是带电体,A与带正电的C相互吸引,由于异种电荷相互吸引,所以A带负电,A与B也相互吸引,所以B带正电,那么B和C相互排斥;
    用绸子摩擦过的玻璃棒带正电,是因为绸子和玻璃棒在摩擦的过程中,玻璃棒束缚电子的本领弱而失去电子。
    故答案为:正;排斥;失去。
    17.【解答】解:1min内该电动机消耗的电能为:
    W=Pt=1000W×60s=60000J=6×104J;
    电动机上标有“200V、1000W”,则其正常工作时的电流为:
    I=PU=1000W200V=5A;
    电动机正常工作,则1min内产生的热量是:Q=I2Rt=(5A)2×4Ω×60s=6000J;
    故答案为:6×104J;6000。
    18.【解答】解:拉力做的功W总=FS=250N×3×2m=1500J,
    有用功W有用=Gh=600N×2m=1200J,
    机械效率η=W有用W总=1200J1500J=80%,
    动滑轮重G动=3F﹣G=3×250N﹣600N=150N。
    故答案为 1500;80%;150。
    三.作图、实验及探究题(共6小题,满分31分)
    19.【解答】解:由题干所给记录结果可知,刻度尺的分度值是1mm=0.1cm,测量结果准确到2.5cm,因此2.62cm是错误的;
    橡皮的宽度为:2.51cm+2.52cm+2.51cm+2.53cm4≈2.52cm;
    故答案为:2.62;2.52。
    20.【解答】解:
    已知通电螺线管的左端为S极,右端为N极,根据安培定则,用右手握住螺线管,四指指向电流方向,大拇指所指的方向为N极方向,可知电流由螺线管的左侧流入,则电源左端为正极,右端为负极,
    磁体外部的磁感线由N极指向S极,根据图中磁感线的形状可知(呈排斥状),两磁极间一定为同名磁极,故条形磁铁A的左端为N极,右端为S极,并标出一根磁感线的方向,如图所示:

    21.【解答】解:利用轻杆将小球A固定在小车上,整体静止在水平面上,小球处于静止状态,受力平衡,受到竖直向下的重力G、竖直向上的支持力F的作用,这两个力是一对平衡力,大小相等,作用点在球的中心,如图所示:

    22.【解答】解:(1)平行于主光轴的光线经凸透镜折射后,会聚在主光轴上一点,这点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距是:f=65.0cm﹣50.0cm=15.0cm;
    (2)将蜡烛,凸透镜、光屏依次放在光具座上,调节蜡烛,凸透镜、光屏三者的中心使它们在同一高度处,这样做的目的是使烛焰的像成在光屏的中央;
    (3)由图可知,此时物距u=50.0cm﹣10.0cm=40.0cm>2f,故此时成倒立、缩小的实像;
    (4)小明又将蜡烛移至光具座上25cm刻度线处,此时物距为50.0cm﹣25.0cm=25.0cm,2f>u>f,成倒立、放大的实像,v>2f,为在光屏上再次得到清晰的像,应将光屏向远离透镜的方向移动;
    (5)凸透镜所成的实像是倒立的,与物体的左右、上下均相反,则从右向左观察光屏时,该像是B图;
    LED光源具有稳定性,不会受风的影响。
    故答案为:(1)15.0;(2)同一高度处;使烛焰的像成在光屏的中央;(3)缩小;(4)远离;(5)B;使用“F”字样的光源比使用蜡烛作为光源更加稳定。
    23.【解答】解:(1)实验前,如图甲所示,杠杆右端下沉,为了使杠杆在水平位置平衡,应将杠杆右侧的平衡螺母向左调节。实验过程中,杠杆支点在中央位置的目的是消除杠杆自身重力对实验的影响。
    (2)设一个钩码的重力G,一格的长度为L,由杠杆的平衡条件F1L1=F2L2得
    3G×2L=nG×3L
    解得,n=2
    故应在B点挂2个钩码,才能使杠杆在水平位置平衡。
    因重力的方向竖直向下,当杠杆在水平位置平衡时,由力臂的定义,力的作用点与支点的距离即为力臂的大小,即力臂可在杠杆上直接读出,目的是便于测量力臂大小。
    在上述实验中,若将水平位置平衡的杠杆,两端同时去掉一个钩码,则杠杆左边力与力臂的乘积
    2G×2L=4GL
    右边力与力臂的乘积
    G×3L=3GL<4GL
    故杠杆沿逆时针旋转。
    (3)当拉力F向右倾斜时,拉力F力臂变小,要保持杠杆仍在水平位置平衡,根据杠杆的平衡条件,因阻力和阻力臂不变,则拉力F将变大。
    (4)多次改变力和力臂的大小,得到了多组实验数据,得出了杠杆平衡条件。该实验测多组数据的目的是为了得出的结论更具有普遍性,故选C。
    故答案为:(1)左; (2)2;力臂的大小;沿逆时针旋转; (3)变大;力臂变小;(4)C。
    24.【解答】解:(1)闭合开关S,发现电流表有示数,电路为通路,电压表无示数,说明定值电阻R1两端无电压,若电路故障只出现在R1和R上,则电路故障是R1短路;
    (2)为保护电路,应将滑动变阻器的滑片P移到阻值最大处,即最右端;
    闭合开关,调节滑片P,使电压表的示数为2.5V时,即R1两端的电压为2.5V,由欧姆定律可得,电流表的示数应为:I=UVR1=2.5V5Ω=0.5A;
    (3)完成步骤(2)后,若保持滑片P位置不变,断开开关,用R2替换R1,电阻变大,其分得的电压增大,即发现电压表示数大于2.5V;
    探究电流与电阻的实验中应控制电压不变,即应保持电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,应增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动才能达到实验要求;
    (4)根据实验所得的五组数据绘制出的I﹣R图像,电阻两端的电压始终保持:
    UV=IR=0.1A×25Ω=……=0.5A×5Ω=2.5V,为一定值,故由图像可得出的结论是:在电压一定时,通过导体的电流与导体的电阻成反比;
    (5)定值电阻两端的电压UV=2.5V,根据串联电路电压的规律,变阻器分得的电压:U滑=U﹣UV=4.5V﹣2.5V=2V,变阻器分得的电压为电压表示数的2V2.5V=0.8倍,根据分压原理,当接入5Ω电阻时,变阻器连入电路中的电阻为:R滑=0.8×5Ω=4Ω,即滑动变阻器连入电路的最小阻值为4Ω;
    (6)把R1(5Ω)、R5(25Ω)的电阻分别接入电路,因控制电阻两端的电压不变,由欧姆定律可知,电流与电阻成反比,故电路的电流之比为:I1:I5=25Ω:5Ω=5:1;
    由串联电压电压的规律,变阻器的电压也不变,根据P=UI可知,电压不变时,电功率与电流成正比,故P1:P5=I1:I5=5:1。
    故答案为:(1)R1短路;(2)右;0.5;(3)大于;右;(4)在电压一定时,通过导体的电流与导体的电阻成反比;(5)4;(6)5:1。
    四.综合题(共3小题,满分25分)
    25.【解答】解:
    (1)水的体积V水=20L=20dm3=0.02m3,
    由ρ=mV得水的质量:
    m=ρ水V水=1×103kg/m3×0.02m3=20kg;
    (2)干木柴的热值为1.2×107J/kg,1.4kg的干木柴完全燃烧时放出的热量为:
    Q放=q干木材m木材=1.2×107J/kg×1.4kg=1.68×107J;
    (3)水吸收的热量:
    Q吸=ηQ放=40%×1.68×107J=6.72×106J;
    根据Q吸=c水m(t﹣t0)可得水的末温:
    t=Q吸c水m+t0=6.72×106J4.2×103J/(kg⋅℃)×20kg=80℃+30℃=110℃;
    在一标准大气压下水的沸点为100℃,最终水温将达到100℃。
    答:(1)20L水的质量是20kg;
    (2)干木材完全燃烧放出的热量是1.68×107J;
    (3)若干木材烧水的效率为40%,最终水温将达到100℃。
    26.【解答】解:(1)由图甲知直线为定值电阻的图象,曲线为灯泡的图象;
    由图乙知当开关S1和S2都闭合时两电阻并联,电流表测量干路的电流;
    当额定电压为2V的小灯泡刚好正常发光时,灯泡两端的电压为额定电压,
    根据并联电路电压的规律知电源电压为2V,此时通过小灯泡的电流为IL=0.25A,定值电阻的电流为IR=0.2A,
    由并联电路电流的规律知,
    干路电流为:
    I=IL+IR=0.25A+0.2A=0.45A,即此时电流表的示数为0.45A;
    (2)定值电阻工作1min所消耗的电能为:
    W=UIRt=2V×0.2A×60s=24J;
    (3)电路的总功率为:
    P=UI=2V×0.45A=0.9W。
    答:(1)此时电流表的示数为0.45A;
    (2)定值电阻工作1min所消耗的电能为24J;
    (3)电路的总功率为0.9W。
    27.【解答】解:(1)F浮=G木=10N,所以由ρ水gV排=10N,得
    木块排开水得体积为:V排=F浮ρ水g=10N1.0×103kg/m3×10N/kg=1×10﹣3m3
    木块体积为:V=V排45=1×10-3m345=1.25×10﹣3m3,
    (2)木块质量为:m=Gg=10N10N/kg=1kg;
    木块的密度为:ρ木=mV=1kg1.25×10-3m3=0.8×103kg/m3。
    (3)木块对桌面的压强:p=FS=GS=10N100×10-4m2=1000Pa。
    答:(1)木块的体积是1.25×10﹣3m3;
    (2)木块的密度是0.8×103kg/m3;
    (3)将木块放在水平桌面上时,若木块底面积为100cm2,则木块对桌面的压强1000Pa。
    声明:试题解析著作权属菁优网所有,未经书面同意,不得复制发布日期:2022/5/26 15:20:49;用户:何宗阳;邮箱:orFmNt4UeLbGJfqM-Odm5FOLP_wQ@weixin.jyeoo.com;学号:40565513

    相关试卷

    2022年江苏省徐州市中考物理考前模拟冲刺试题(四)(word版含答案):

    这是一份2022年江苏省徐州市中考物理考前模拟冲刺试题(四)(word版含答案),共17页。

    2022年江苏省常州市中考物理考前模拟冲刺试题(四)(word版含答案):

    这是一份2022年江苏省常州市中考物理考前模拟冲刺试题(四)(word版含答案),共23页。

    2022年云南省中考物理考前模拟冲刺试题(三)(word版含答案):

    这是一份2022年云南省中考物理考前模拟冲刺试题(三)(word版含答案),共20页。试卷主要包含了试题中用到g均取10N/kg,如图所示,大口玻璃瓶内有一些水等内容,欢迎下载使用。

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
