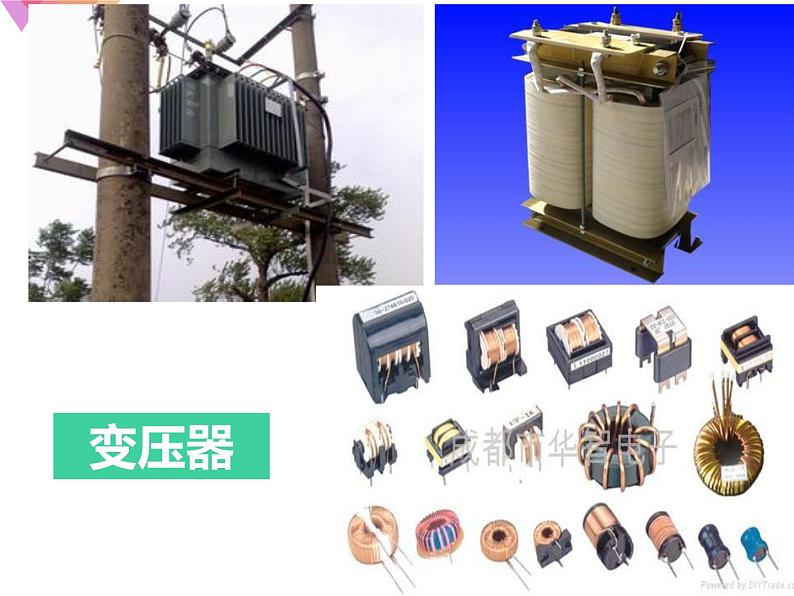

一 变压器的原理

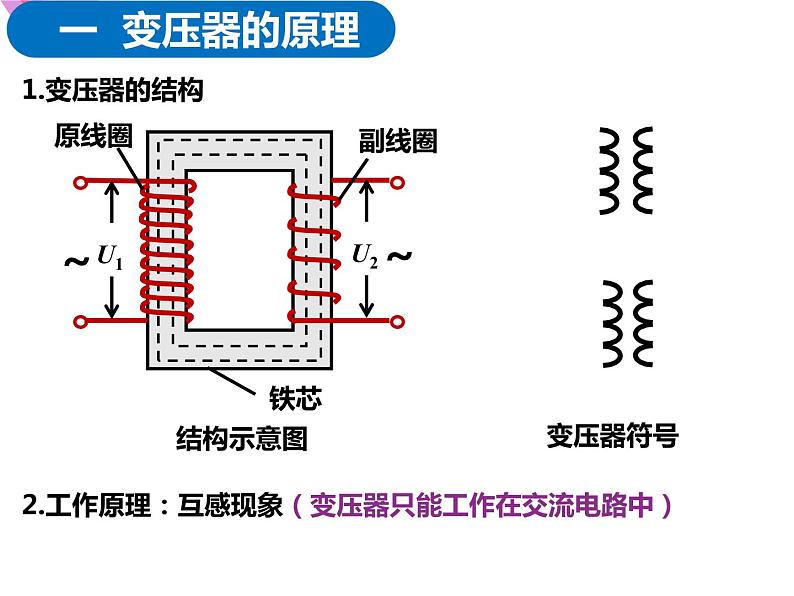

2.工作原理：互感现象（变压器只能工作在交流电路中）
二 理想变压器的规律
1）变压器铁芯无漏磁，磁感线全部通过铁芯
3）原、副线圈电阻不计，即不产生焦耳热，无铜损
2）铁芯无涡流，即不产生焦耳热，无铁损

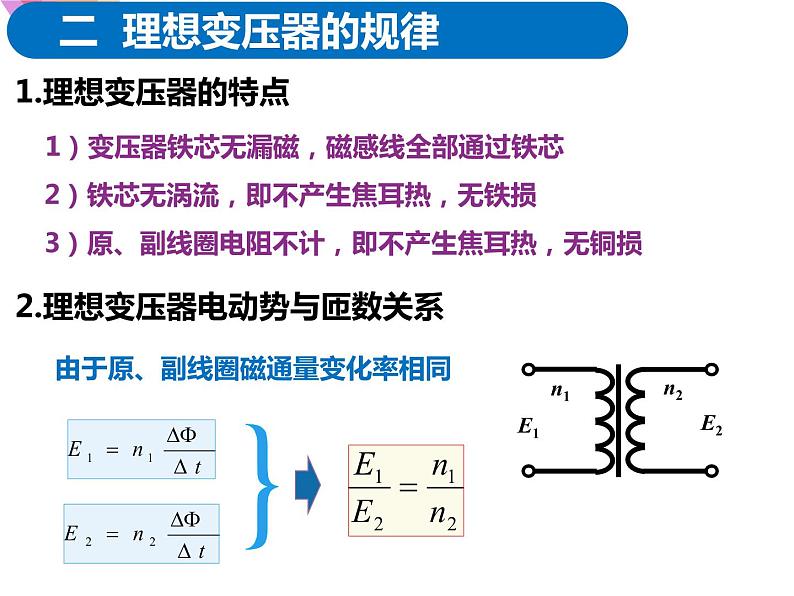

2.理想变压器电动势与匝数关系
由于原、副线圈磁通量变化率相同
3.理想变压器电压与匝数关系
由于理想变压器线圈无内阻，所以U=E，由此得
2）若有两个副线圈，则
1）若有一个副线圈，则

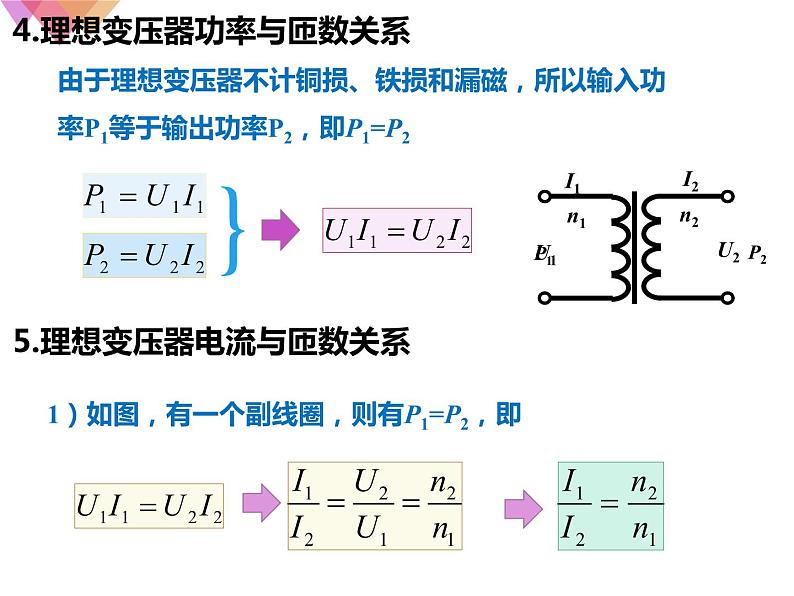

4.理想变压器功率与匝数关系
由于理想变压器不计铜损、铁损和漏磁，所以输入功率P1等于输出功率P2，即P1=P2
1）如图，有一个副线圈，则有P1=P2，即
5.理想变压器电流与匝数关系

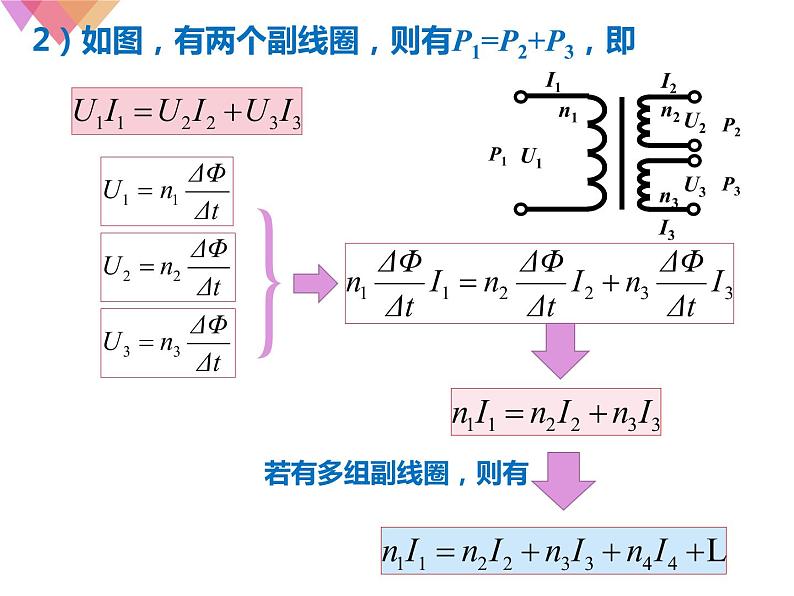

2）如图，有两个副线圈，则有P1=P2+P3，即

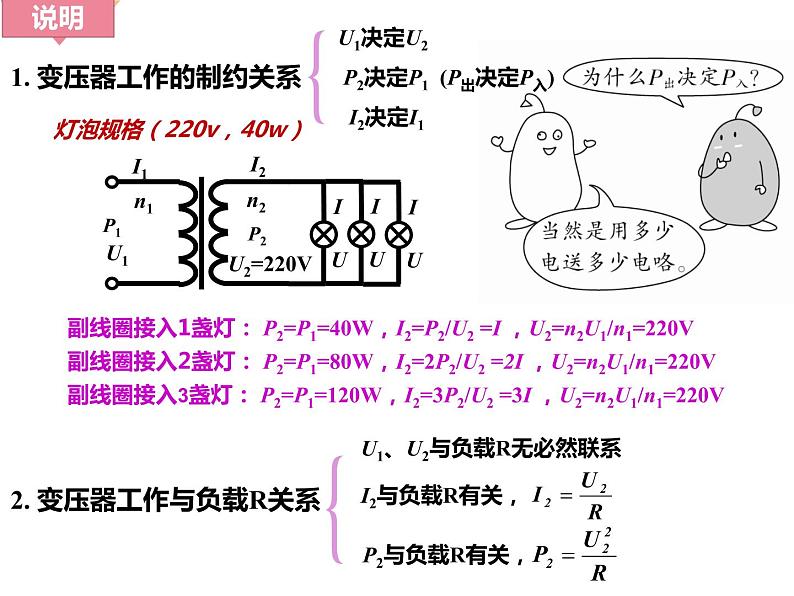

1. 变压器工作的制约关系
2. 变压器工作与负载R关系
U1、U2与负载R无必然联系
灯泡规格（220v，40w）
副线圈接入1盏灯： P2=P1=40W，I2=P2/U2 =I ，U2=n2U1/n1=220V
副线圈接入2盏灯： P2=P1=80W，I2=2P2/U2 =2I ，U2=n2U1/n1=220V
副线圈接入3盏灯： P2=P1=120W，I2=3P2/U2 =3I ，U2=n2U1/n1=220V
4. 当n1>n2，则U1>U2，为降压变压器 当n1高压线圈细，低压线圈粗
6. 变压器只变交流，不变直流，且原、副线圈的T、f、ω相同
结构：如图所示，原、副线圈共用同一个线圈
a.构造：小型降压变压器，如图所示。
a.构造：小型升压变压器，如图所示。
结构：原、副线圈、铁芯
特点：”三无“无铁损、无铜损、无漏磁
1.(多)(多选)如图，将额定电压为60 V的用电器，通过一理想变压器接在正弦交变电源上。闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A。以下判断正确的是(　 　)
A．变压器输入功率为484 WB．通过原线圈的电流的有效值为0.6 AC．通过副线圈的电流的最大值为2.2 AD．变压器原、副线圈匝数比n1∶n2＝11∶3
A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大
2.（多）(多选)如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合电键S，下列说法正确的是(　 　)
3.(多)如图，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R为负载电阻，交流电压表和交流电流表都是理想电表，下列结论正确的是(　 　 )
4.(多)为保证用户电压稳定在220 V，变电所需适时进行调压，图甲为调压变压器示意图。保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压。某次检测得到用户电压u2随时间t变化的曲线如图乙所示。以下选项正确的是(　 　)
A．u2＝190sin(50πt) VB．u2＝190sin(100πt) VC．为使用户电压稳定在220 V，应将P适当下移D．为使用户电压稳定在220 V，应将P适当上移
