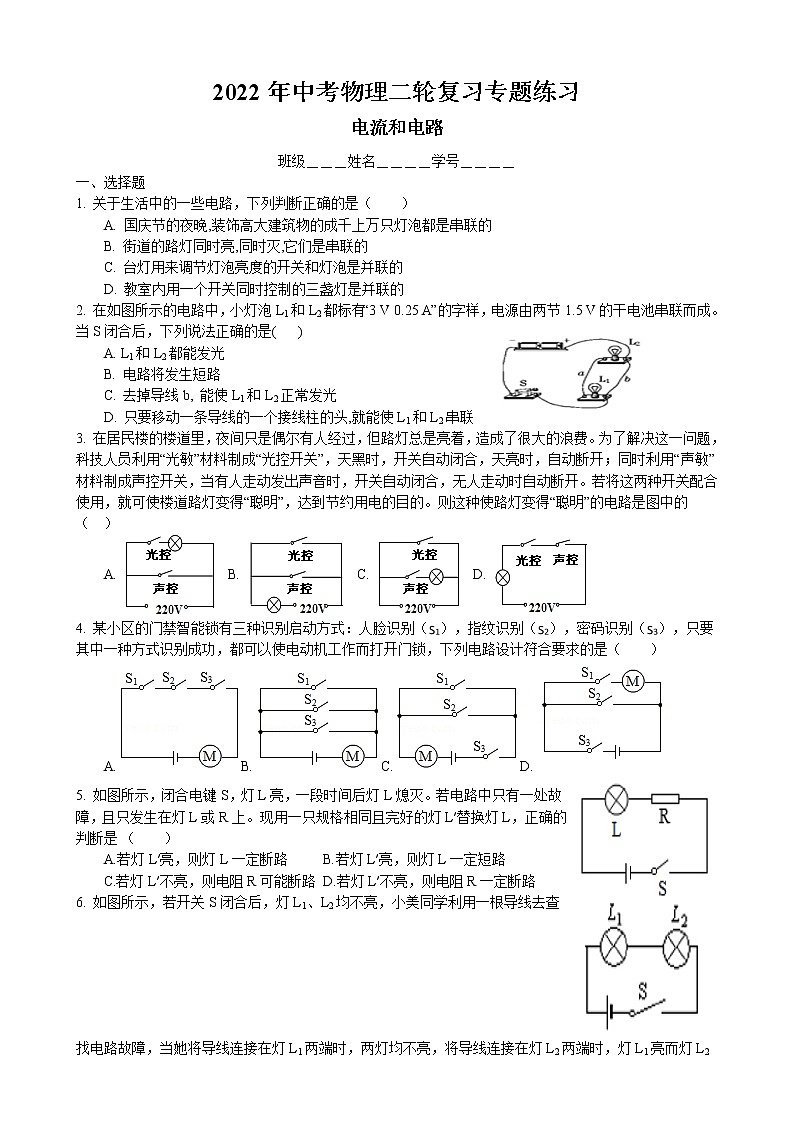

2022年中考物理二轮复习专题练习-电流和电路

这是一份2022年中考物理二轮复习专题练习-电流和电路，共6页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

班级＿＿＿姓名＿＿＿＿学号＿＿＿＿
一、选择题
1. 关于生活中的一些电路，下列判断正确的是（ ）
A. 国庆节的夜晚,装饰高大建筑物的成千上万只灯泡都是串联的
B. 街道的路灯同时亮,同时灭,它们是串联的
C. 台灯用来调节灯泡亮度的开关和灯泡是并联的
D. 教室内用一个开关同时控制的三盏灯是并联的
2. 在如图所示的电路中，小灯泡L1和L2都标有“3 V 0.25 A”的字样，电源由两节1.5 V的干电池串联而成。当S闭合后，下列说法正确的是( )
A. L1和L2都能发光
B. 电路将发生短路
C. 去掉导线b, 能使L1和L2正常发光
D. 只要移动一条导线的一个接线柱的头,就能使L1和L2串联
3. 在居民楼的楼道里，夜间只是偶尔有人经过，但路灯总是亮着，造成了很大的浪费。为了解决这一问题，科技人员利用“光敏”材料制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时利用“声敏”材料制成声控开关，当有人走动发出声音时，开关自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可使楼道路灯变得“聪明”，达到节约用电的目的。则这种使路灯变得“聪明”的电路是图中的（ ）
A. B. C. D.
4. 某小区的门禁智能锁有三种识别启动方式：人脸识别（），指纹识别（），密码识别（），只要其中一种方式识别成功，都可以使电动机工作而打开门锁，下列电路设计符合要求的是（ ）
5. 如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是 （ ）
A.若灯L′亮，则灯L一定断路 B.若灯L′亮，则灯L一定短路
C.若灯L′不亮，则电阻R可能断路 D.若灯L′不亮，则电阻R一定断路
6. 如图所示，若开关S闭合后，灯L1、L2均不亮，小美同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ）
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路

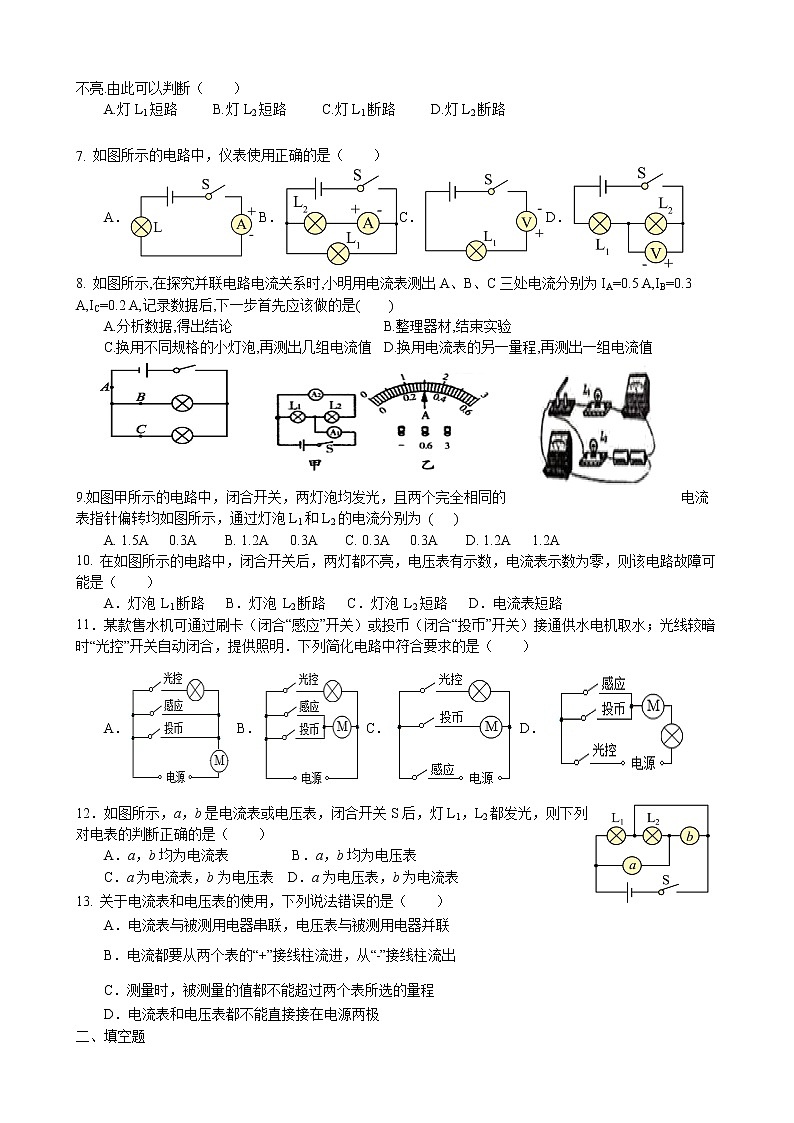

如图所示的电路中，仪表使用正确的是（ ）
A．B．C．D．
8. 如图所示,在探究并联电路电流关系时,小明用电流表测出A、B、C三处电流分别为IA=0.5 A,IB=0.3 A,IC=0.2 A,记录数据后,下一步首先应该做的是( )
A.分析数据,得出结论 B.整理器材,结束实验
C.换用不同规格的小灯泡,再测出几组电流值 D.换用电流表的另一量程,再测出一组电流值
9.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图所示，通过灯泡L1和L2的电流分别为 ( )
A. 1.5A 0.3A B. 1.2A 0.3A C. 0.3A 0.3A D. 1.2A 1.2A
10. 在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表示数为零，则该电路故障可能是（ ）
A．灯泡 L1断路 B．灯泡 L2断路 C．灯泡 L2短路 D．电流表短路
11．某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明．下列简化电路中符合要求的是（ ）
A．B．C．D．
12．如图所示，a，b是电流表或电压表，闭合开关S后，灯L1，L2都发光，则下列对电表的判断正确的是（ ）
A．a，b均为电流表 B．a，b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
13. 关于电流表和电压表的使用，下列说法错误的是（ ）
A．电流表与被测用电器串联，电压表与被测用电器并联
B．电流都要从两个表的“+”接线柱流进，从“﹣”接线柱流出
C．测量时，被测量的值都不能超过两个表所选的量程
D．电流表和电压表都不能直接接在电源两极
二、填空题

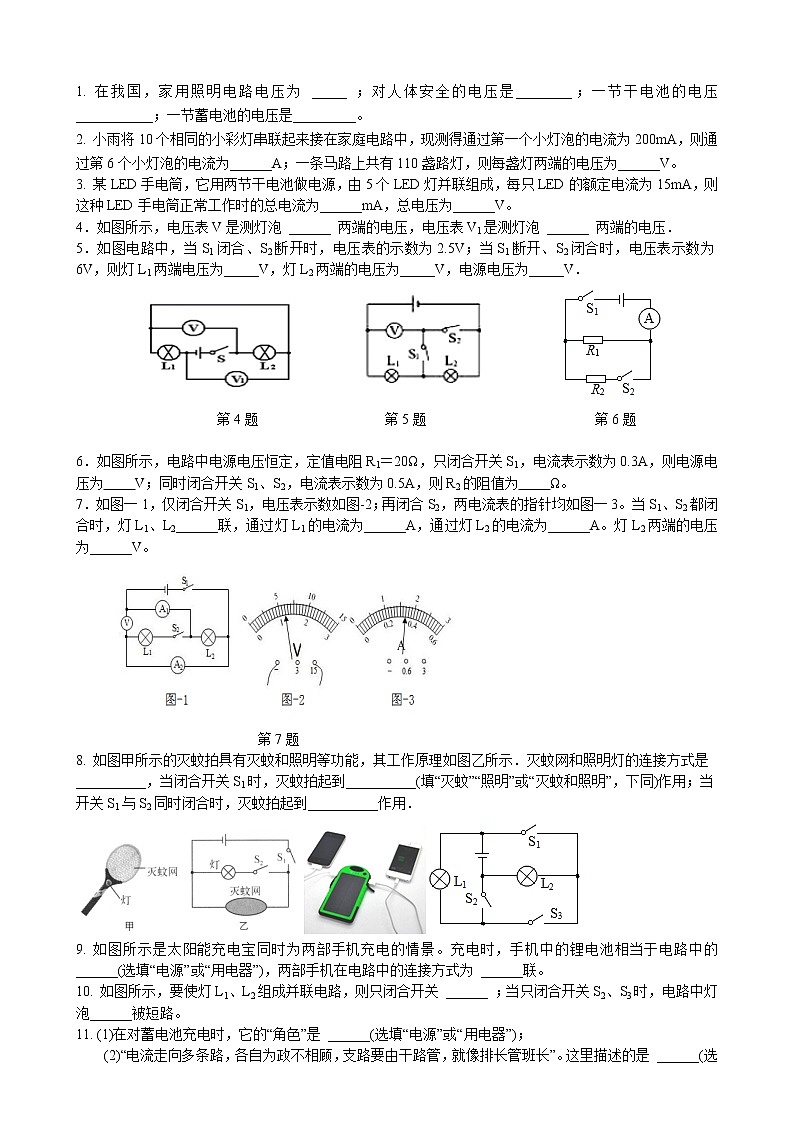

1. 在我国，家用照明电路电压为 _____ ；对人体安全的电压是________；一节干电池的电压___________；一节蓄电池的电压是_________。
2. 小雨将10个相同的小彩灯串联起来接在家庭电路中，现测得通过第一个小灯泡的电流为200mA，则通过第6个小灯泡的电流为______A；一条马路上共有110盏路灯，则每盏灯两端的电压为______V。
3. 某LED手电筒，它用两节干电池做电源，由5个LED灯并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为______mA，总电压为______V。
4．如图所示，电压表V是测灯泡 ______ 两端的电压，电压表V1是测灯泡 ______ 两端的电压．
5．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为_____V，灯L2两端的电压为_____V，电源电压为_____V．
第4题 第5题 第6题
6．如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为 V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为 Ω。
7．如图一1，仅闭合开关S1，电压表示数如图-2；再闭合S2，两电流表的指针均如图一3。当S1、S2都闭合时，灯L1、L2______联，通过灯L1的电流为______A，通过灯L2的电流为______A。灯L2两端的电压为______V。
第7题
如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示．灭蚊网和照明灯的连接方式是__________，当闭合开关S1时，灭蚊拍起到__________(填“灭蚊”“照明”或“灭蚊和照明”，下同)作用；当开关S1与S2同时闭合时，灭蚊拍起到__________作用．
如图所示是太阳能充电宝同时为两部手机充电的情景。充电时，手机中的锂电池相当于电路中的 ______(选填“电源”或“用电器”)，两部手机在电路中的连接方式为 ______联。
如图所示，要使灯L1、L2组成并联电路，则只闭合开关 ______ ；当只闭合开关S2、S3时，电路中灯泡______被短路。
(1)在对蓄电池充电时，它的“角色”是 ______(选填“电源”或“用电器”)；
(2)“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是 ______(选填“串联”或“并联”)电路的特点；
(3)在播放眼保健操音乐时，各个班级的有线广播之间的连接方式是 ______联。11．如图，小敏在做“连接串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，
经检查，电路连接无误，老师告诉她是其中一个小灯泡坏了，下面给出四种检查器材，
请你用给出的器材及检查方法写出是哪只小灯泡坏了.
12．如图所示，小明用新干电池、定值电阻R和规格为“10Ω 2A”的滑动变阻器探究通过导体的电流与电压的关系。
（1）请用笔画线代替导线把电路连接完整。
（2）第3次实验时，电流表指针如图b所示，则电流表的示数为 A。
（3）小明一直用两节电池进行实验，记录的数据如表所示，老师认为其中一组数据有拼凑的嫌疑，请你指出该组实验序号并说明判断理由： 。
小兰在学校实验室做“探究串、并联电路电流规律”的实验时想到下面问题，请你帮她做出答案。
(1)在图中，______(选填“甲”或“乙”)图是并联电路。
(2)请在图乙的导线上用箭头标出电路中的电流方向。
(3)街道上的路灯是串联的还是并联的？为什么？
答：路灯是______联的。因为其中一盏灯坏了，其他灯______。
(4)用笔画线表示导线，将图甲中的电路连线完成，要求：灯泡L1与L2并联；用电流表测L1中的电流。
(5)闭合开关后，电流表的指针如图乙所示，那么通过L1的电流为______A，如果通过L2的电流为0.30A，则通过干路的电流为______A。
14. 如图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)连接电路时，开关应 ______ ；实验时，灯L1和灯L2的规格应 ______ 。（填“相同”或“不相同”）
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是 ______ 。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是 ______ V；为了使实验结果更准确，接下来小明应该：断开开关 ______ 。
15. 在探究并联电路的特点的实验中，小轩选用上面电路来完成实验．
(1)当只闭合开关S1时，灯L1、L2发光情况是___________；再闭合开关S，灯L1、L2发光情况是___________，说明并联电路中，干路中的开关控制___________.
(2)然后断开开关S1，观察灯L1、L2发光情况，说明并联电路中，支路中的开关控制___________.
(3)如果只能改动一根导线，让开关S1只控制灯L2，请你在图中把要改动的导线打“×”并用笔画线代替导线，画出改接后的连接．
16. 国庆放假期间，小明一家去农庄休闲旅游．
（1）细心地小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，如图甲所示．白天，太阳能电池板将 ______ 能转化成 ______ 并储存起来，
提供给LED灯；
（2）进入宾馆房间，将房卡插入槽中，房间内的用电器才
能使用，如图乙所示，房卡的作用相当于电路元件中的 _____．
房间里提供有路由器，如图丙，路由器是一种支持有线和无线连
接的网络设备，通过后排的接口可以同时连接多台电脑独立工作，各接口之间是 ______ （选填“串联”、“并联”）的．
三、作图题
1．根据如图所示的电路图，用笔画线代替导线，连接实物电路。已知小灯泡L1中电流约为0.7A。(要求导线不能交叉)
2．把电池和开关的符号分别填入如图所示电路中的虚线框内。要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光且电流方向如图所示。
器材
检查方法
结论
导线
把导线接在ab两点
若L2发光则________坏了
若L2不发光则________坏了
电流表
把电流表接在ab两点
若电流表有示数则________坏了
若电流表无示数则________坏了
电压表
把电压表接在ab两点
若电压表有示数则________坏了
若电压表无示数则________坏了
灯泡
把检验灯泡接在ab两点
若检验灯泡发光则________坏了
若检验灯泡不发光则________坏了
实验序号
①
②
③
④
电压U/V
0.8
1.6
2.4
3.0
电流I/A
0.16
0.32
0.60
