2021-2022学年山东省聊城市茌平实验中学九年级（上）期末物理试卷-普通用卷

这是一份2021-2022学年山东省聊城市茌平实验中学九年级（上）期末物理试卷-普通用卷，共24页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

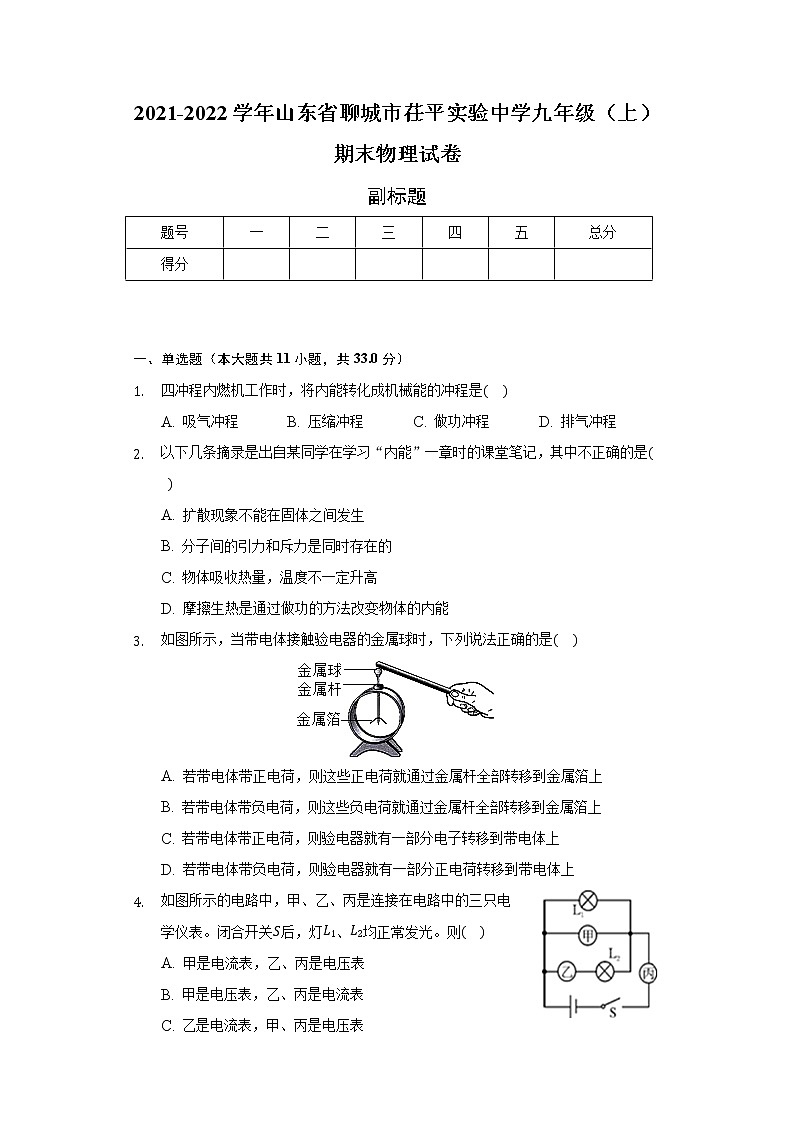

2021-2022学年山东省聊城市茌平实验中学九年级（上）期末物理试卷
副标题
题号
一
二
三
四
五
总分
得分








一、单选题（本大题共11小题，共33.0分）
1. 四冲程内燃机工作时，将内能转化成机械能的冲程是(    )
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程
2. 以下几条摘录是出自某同学在学习“内能”一章时的课堂笔记，其中不正确的是(    )
A. 扩散现象不能在固体之间发生
B. 分子间的引力和斥力是同时存在的
C. 物体吸收热量，温度不一定升高
D. 摩擦生热是通过做功的方法改变物体的内能
3. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是(    )
A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
4. 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2均正常发光。则(    )
A. 甲是电流表，乙、丙是电压表
B. 甲是电压表，乙、丙是电流表
C. 乙是电流表，甲、丙是电压表
D. 乙是电压表，甲、丙是电流表

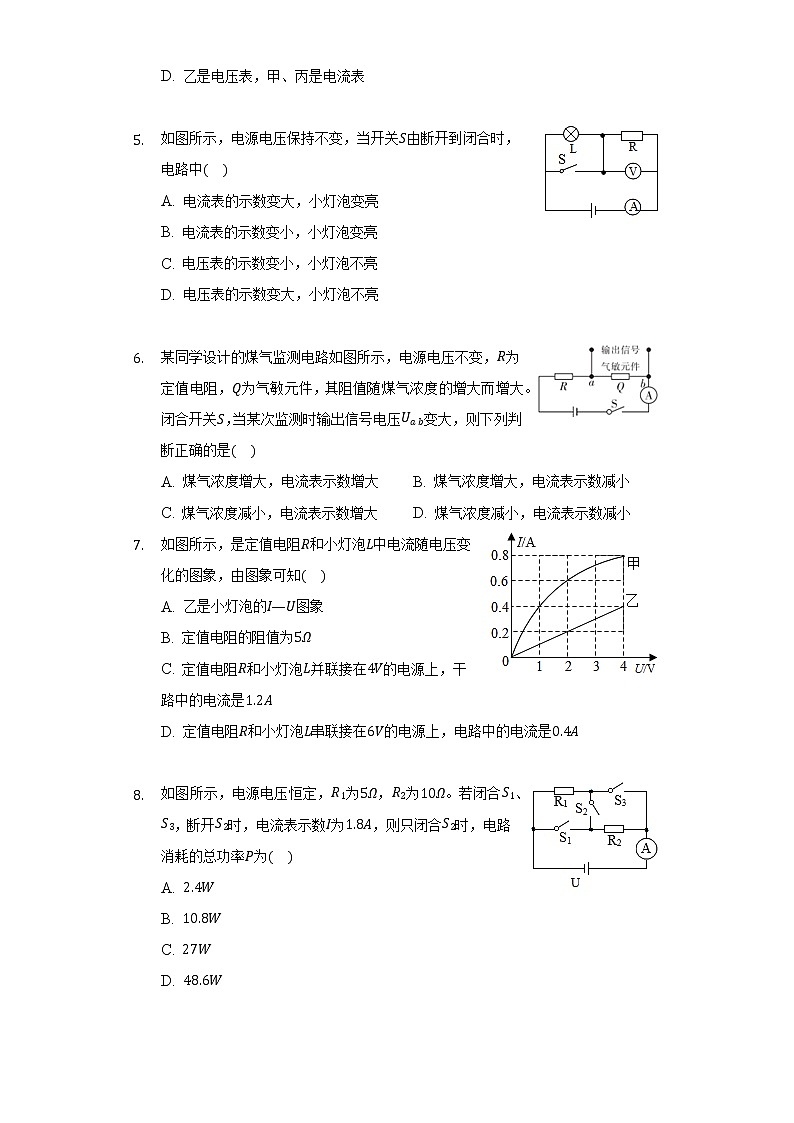

5. 如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(    )
A. 电流表的示数变大，小灯泡变亮
B. 电流表的示数变小，小灯泡变亮
C. 电压表的示数变小，小灯泡不亮
D. 电压表的示数变大，小灯泡不亮

6. 某同学设计的煤气监测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的增大而增大。闭合开关S，当某次监测时输出信号电压Uab变大，则下列判断正确的是(    )
A. 煤气浓度增大，电流表示数增大 B. 煤气浓度增大，电流表示数减小
C. 煤气浓度减小，电流表示数增大 D. 煤气浓度减小，电流表示数减小
7. 如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知(    )
A. 乙是小灯泡的I—U图象
B. 定值电阻的阻值为5Ω
C. 定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A

8. 如图所示，电源电压恒定，R1为5Ω，R2为10Ω。若闭合S1、S3，断开S2时，电流表示数I为1.8A，则只闭合S2时，电路消耗的总功率P为(    )
A. 2.4W
B. 10.8W
C. 27W
D. 48.6W

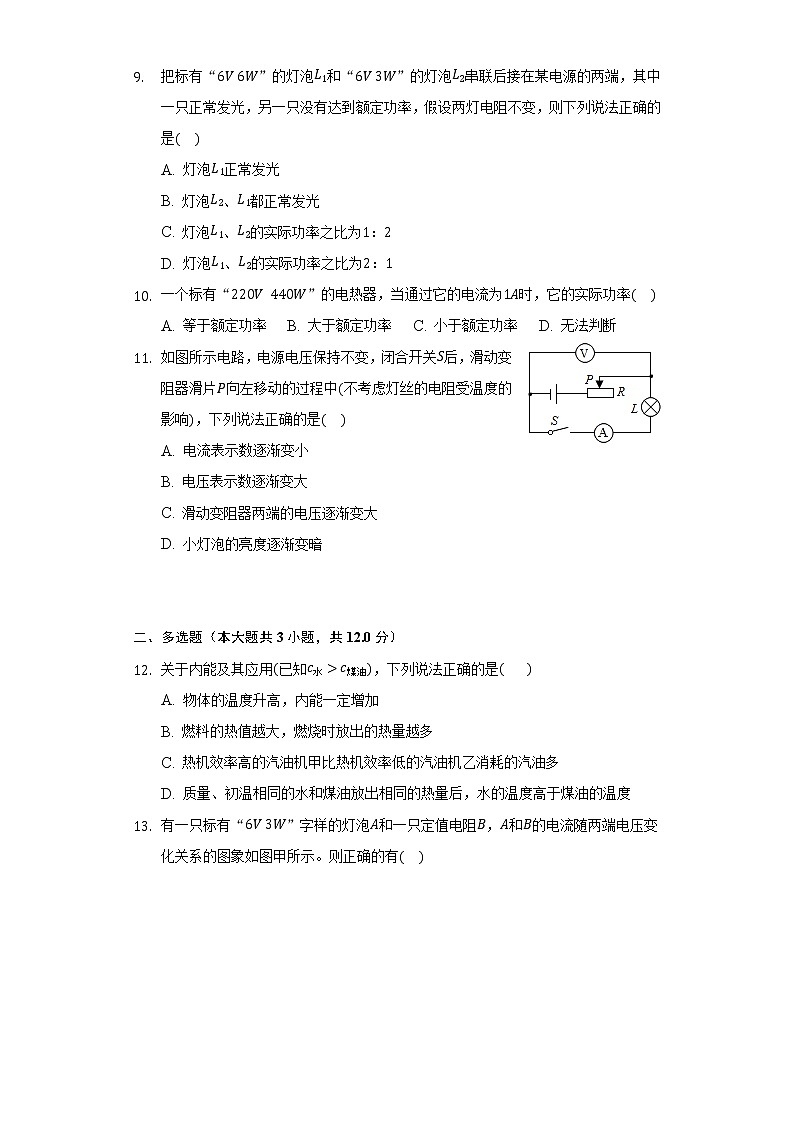

9. 把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯电阻不变，则下列说法正确的是(    )
A. 灯泡L1正常发光
B. 灯泡L2、L1都正常发光
C. 灯泡L1、L2的实际功率之比为1：2
D. 灯泡L1、L2的实际功率之比为2：1
10. 一个标有“220V  440W”的电热器，当通过它的电流为1A时，它的实际功率(    )
A. 等于额定功率 B. 大于额定功率 C. 小于额定功率 D. 无法判断
11. 如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列说法正确的是(    )
A. 电流表示数逐渐变小
B. 电压表示数逐渐变大
C. 滑动变阻器两端的电压逐渐变大
D. 小灯泡的亮度逐渐变暗


二、多选题（本大题共3小题，共12.0分）
12. 关于内能及其应用(已知c水>c煤油)，下列说法正确的是(      )
A. 物体的温度升高，内能一定增加
B. 燃料的热值越大，燃烧时放出的热量越多
C. 热机效率高的汽油机甲比热机效率低的汽油机乙消耗的汽油多
D. 质量、初温相同的水和煤油放出相同的热量后，水的温度高于煤油的温度
13. 有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。则正确的有(    )
A. 定值电阻B的阻值为6Ω
B. 将A、B串联接在9V电源两端，灯泡A正常发光
C. 将A，B并联接在6V电源两端，10s内电路消耗的电能是30J
D. 将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W
14. 如甲图所示的电路中，电源电压为16V恒定不变。R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是(    )
A. R0的阻值是10Ω B. 电路的最大总功率是25.6W
C. R0的最小功率是3.2W D. 滑动变阻器的最大阻值是70Ω

三、填空题（本大题共7小题，共13.0分）
15. 端午节妈妈在厨房煮粽子，小强在客厅里就闻到了粽子的香味，这是______现象，煮粽子是通过______方式增大粽子内能的。
16. 一台柴油机完全燃烧一定质量的柴油放出的热量为1.0×109J，其中损失的热量为6.0×108J，则柴油机获得有用的机械能为______J，柴油机的效率为______。
17. 如图所示，把标有“6V 6W”字样的灯泡L接入电源电压恒为9V的电路中，为使灯泡L正常发光，需要串联的定值电阻R=______Ω。
18. 家庭电路中，照明灯泡与控制它的开关之间是______联的，开亮的灯越多，总电阻______(选填“越大”或“越小”)
19. 电阻R1=10Ω，R2=20Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1：I2=______，它们两端的电压之比U1：U2=______。
20. 已知定值电阻R1：R2=2：3，若把它们并联在同一电路中，通电后，它们的电流之比I1：I2=______；
若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1：Q2=______。
21. 仅将一把电热水壶接入图示电能表所在的电路，正常工作6min，电能表的转盘转过了360r，则电热水壶消耗的电能为______ kW⋅h，电功率为______ kW。






四、实验探究题（本大题共3小题，共18.0分）
22. 用如图所示的器材“测定小灯泡电功率”。
(1)小强依照电路图(如图甲)、选择了合适的电表量程连接元件，但尚未连接完整。用笔画线代替导线将图乙中的元件连接完整。
(2)闭合开关前，必须将滑动变阻器的滑片P移到______(填“a”或“b”)端。实验时，移动滑动变阻器的滑片P，改变小灯泡两端的______，从而控制小灯泡的实际功率。
(3)小强观察到小灯泡的额定电压为2.5V，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率为______W。
(4)继续向a端移动滑动变阻器的滑片P，这时小灯泡的实际功率会______(选填“变大”或“变小”)。
23. 在探究“电流通过导体产生热量的多少与哪些因素有关”的实验中，采用了如下电路。

(1)为了在短时间内达到明显的实验效果，两烧瓶中应装入质量和初温都相同的______(选填“水”或“煤油”)，实验中通过观察______来比较电流通过导体产生热量的多少；
(2)如图甲所示，两烧瓶中装有阻值不同的电热丝，可以探究电流通过导体产生的热量与______的关系；
(3)如图乙所示，两烧瓶中装有阻值相同的电热丝，闭合开关，调节滑动变阻器，使两电流表示数______(选填“相同”或“不同”)，可以探究电流通过导体产生的热量与______的关系。
24. 在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路如图甲所示。

(1)请根据图甲电路图用笔画线代替导线，将图乙所示实物连接成完整电路(导线不允许交叉)。
(2)连接好电路，发现电流表没有示数。移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是______。
(3)排除电路故障后进行实验，多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，若电压表示数偏小，则应将滑动变阻器的滑片向______(填“左”或“右”)滑动，实验数据记录如表，其中第5次实验电流表示数如图丙所示，其读数为______A。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.60
0.30
0.20
0.15

(4)分析实验数据可得实验结论是______。

五、计算题（本大题共3小题，共8.0分）
25. 小芳家浴室里使用天然气提供热水。已知水进入热水器前的温度是10℃，洗澡时热水器输出热水的温度设定为40℃，如果小芳洗一次澡用热水0.06m3，水的比热容是4.2×103J/(kg⋅℃).求：
(1)所用热水的质量为多少？
(2)这些水从热水器中吸收多少热量？
(3)若天然气完全燃烧释放热量的70%被水吸收，则需要消耗多少立方米的天然气？(天然气的热值q=4×107J/m3)







26. 如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热。已知电源电压保持220V不变，饮水机的额定电压是220V，加热功率是440W，保温功率是40W。
(1)求：当饮水机处于加热状态时电阻R2的电功率；
(2)求：饮水机处于加热状态时，电路中的总电流是多少？
(3)求：电阻R1和R2的阻值。







27. 如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W“字样且灯丝电阻保持不
变，当只闭合S、S1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A.求：
(1)定值电阻R1的阻值；
(2)滑动变阻器R2的最大阻值；
(3)小灯泡通电时消耗的最小电功率。







答案和解析

1.【答案】C

【解析】解：在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能转化为内能；做功冲程是将内能转化为机械能。
故选：C。
四冲程内燃机包括吸气、压缩、做功、排气四个冲程。其中有两个冲程存在能量转化：压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能。
此题主要考查了四个冲程中的能量转化情况。压缩冲程与做功冲程发生了能量的转化，转化情况正好相反。

2.【答案】A

【解析】解：A、固体、液体、气体都能发生扩散现象，因此，扩散现象能在固体之间发生，故A错误；
B、分子间同时存在引力和斥力，故B正确；
C、物体吸收热量，温度不一定升高，如晶体熔化时，吸热但温度不变，故C正确；
D、摩擦生热是通过做功的方法改变物体的内能，将机械能转化为内能，故D正确。
故选：A。
(1)固体、液体、气体都能发生扩散现象；
(2)分子间存在相互作用的引力和斥力；
(3)晶体熔化时，吸热但温度不变；
(4)做功和热传递都可以改变物体的内能。
本题主要考查了与热学相关的几个物理量，包括扩散现象、分子间的作用力、吸放热与温度的关系、改变内能的方法等，有一定综合性，但难度不大。

3.【答案】C

【解析】解：AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；
B、若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；
D、若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；
故选：C。
(1)验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大。
(2)金属中的自由电荷是自由电子。据此分析判断。

4.【答案】B

【解析】解：A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；
B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；
C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；
D、如果乙是电压表，则灯L2断路，不能发光，故D错误；
故选：B。
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析。
知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题。

5.【答案】D

【解析】解：
当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；
S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；
根据串联电路电压的规律，故电压表示数变大，
根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=UR可知，电路中电流变大，电流表示数变大；
综上所述，只有D正确，ABC错误。
故选：D。
分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案。
本题考查串联电路的规律及欧姆定律的应用，关键是电路的识别。

6.【答案】B

【解析】解：由电路图可知，定值电阻R与气敏电阻Q串联，电流表测电路中的电流，
因串联电路中总电压等于各分电压之和，且电源电压不变，
所以，当某次监测时输出信号电压Uab变大时，R两端的电压变小，
所以，由I=UR可知，通过R的电流减小，因串联电路中各处的电流相等，即电流表的示数减小，故AC错误；
气敏元件的电压Uab变大、电路中的电流减小，由R=UI可知，气敏元件的阻值变大，
由“气敏元件的阻值随煤气浓度的增大而增大”可知，煤气浓度增大，故B正确、D错误。
故选：B。
由电路图可知，定值电阻R与气敏电阻Q串联，电流表测电路中的电流，当某次监测时输出信号电压Uab变大时，根据串联电路的电压特点结合电源电压不变得出R两端的电压变化，根据串联电路的电流特点和欧姆定律可知电路中电流的变化，再根据欧姆定律得出气敏元件的阻值变化，然后根据“气敏元件的阻值随煤气浓度的增大而增大”判断煤气浓度的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，利用好“气敏元件的阻值随煤气浓度的增大而增大”是关键。

7.【答案】C

【解析】解：(1)由图象可知乙为定值电阻的图像，当U=4V时，I=0.4A，
由欧姆定律可得，电阻R的阻值：R=UI=4V0.4A=10Ω，故AB错误；
(2)将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，所以它们两端的电压均为4V，
由图象可知对应的电流：IL=0.8A，IR=0.4A，
因并联电路中干路电流等于各支路电流之和，所以干路电流：
I′=IL+IR=0.8A+0.4A=1.2A，故C正确；
(3)串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U=UL+UR=1V+4V=5V，故D错误。
故选：C。
(1)由图可知乙为定值电阻的图像，通过电阻的电流和两端的电压成正比，任意读出一组电压和电流，根据欧姆定律求出R的阻值；
(2)两灯泡并联时两端的电压相等，根据图象读出对应的电流，根据并联电路的电压特点得出干路电流；
(3)串联电路各处电流相等，由图可知当通过电路的电流为0.4A时灯泡两端的电压和定值电阻两端的电压，根据串联电路电压规律计算电源电压，比较可知。
本题考查了串并联电路的特点和欧姆定律的应用，关键是从图象中得出灯泡和R电流与电压之间的关系。

8.【答案】A

【解析】解：(1)若闭合S1、S3，断开S2时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，干路电流：I=I1+I2=UR1+UR2=U5Ω+U10Ω=3U10Ω=1.8A，
解得：U=6V；
(2)只闭合S2时，R1与R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路的总功率：P=U2R总=U2R1+R2=(6V)25Ω+10Ω=2.4W。
故选：A。
(1)若闭合S1、S3，断开S2时，R1与R2并联，电流表测干路电流，根据并联电路的特点和欧姆定律表示出干路电流即可求出电源的电压；
(2)只闭合S2时，R1与R2串联，电流表测电路中的电流，根据电阻的串联和P=UI=U2R求出电路的总功率。
本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。

9.【答案】C

【解析】解：
AB、由P=UI可得，两灯正常发光时的电流分别为：
I1=P1U1=6W6V=1A，I2=P2U2=3W6V=0.5A，
由I=UR可得，两灯的电阻分别为：
R1=U1I1=6V1A=6Ω，R2=U2I2=6V0.5A=12Ω，
串联电路中电流处处相等，L2的额定电流小于L1的额定电流，所以，两灯泡串联时，L2正常发光，L1不能正常发光，且电路中电流为I=0.5A，故AB错误；
CD、由P=I2R可得，两灯的实际功率之比为：
P实1P实2=I2R1I2R2=R1R2=6Ω12Ω=12，故C正确，D错误．
故选C．
(1)根据灯泡的铭牌可知额定电压和额定功率，根据公式I=PU可求灯泡的额定电流，根据欧姆定律可知两灯泡的电阻；
(2)两灯泡串联时电流相等，正常发光的是额定电流较小的灯泡，由此判断哪个灯泡正常发光；
根据串联电路特点，由P=I2R判断实际功率关系．
本题考查电流、电阻、实际功率等的计算，关键是公式及其变形的灵活运用，要利用好串联电路电流和电压的规律．

10.【答案】C

【解析】解：
由P=U2R可得电热器的电阻为：
R=U2P=(220V)2440W=110Ω，
通过它的电流是1A时电热器的实际功率为：
P′=(I′)2R=(1A)2×110Ω=110W
