2022年四川省德阳市九年级中考题型示例物理试题（含答案）

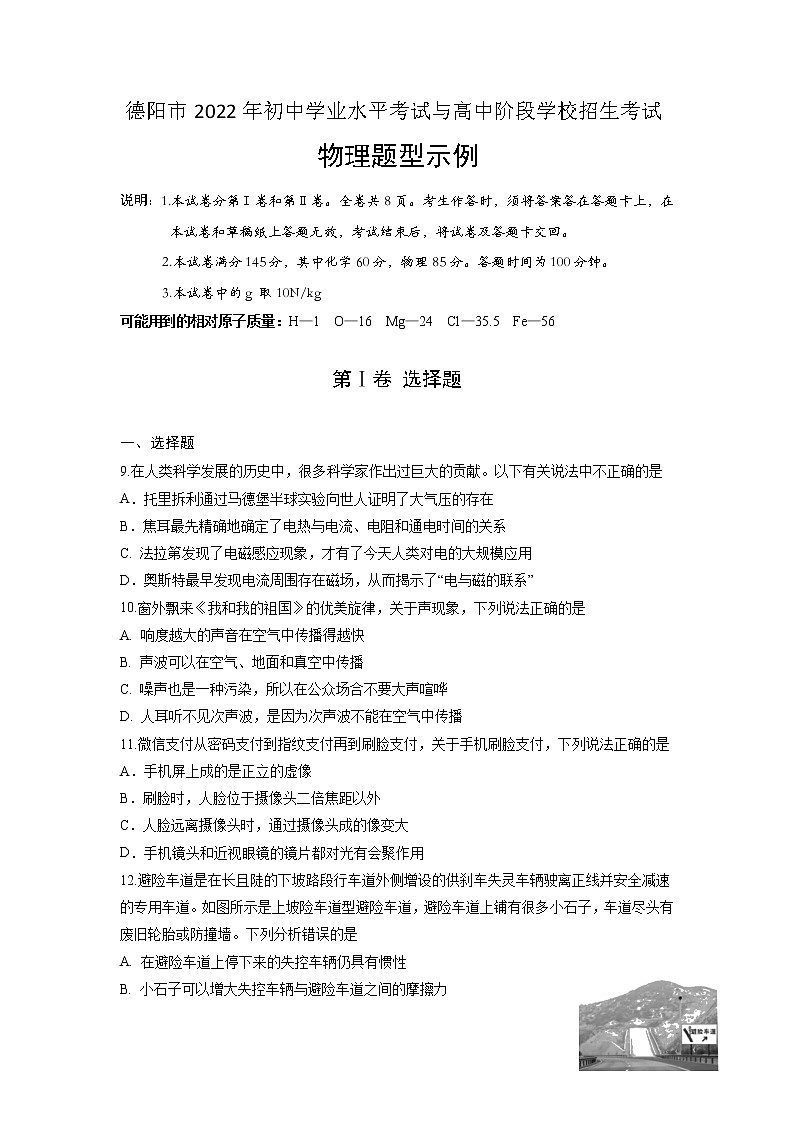

德阳市2022年初中学业水平考试与高中阶段学校招生考试

物理题型示例

说明：1.本试卷分第Ⅰ卷和第Ⅱ卷。全卷共8页。考生作答时，须将答案答在答题卡上，在

       本试卷和草稿纸上答题无效，考试结束后，将试卷及答题卡交回。

      2.本试卷满分145分，其中化学60分，物理85分。答题时间为100分钟。

3.本试卷中的g 取10N/kg

可能用到的相对原子质量：H—1  O—16  Mg—24  Cl—35.5  Fe—56

第Ⅰ卷 选择题

一、选择题

9.在人类科学发展的历史中，很多科学家作出过巨大的贡献。以下有关说法中不正确的是

A．托里拆利通过马德堡半球实验向世人证明了大气压的存在

B．焦耳最先精确地确定了电热与电流、电阻和通电时间的关系

C. 法拉第发现了电磁感应现象，才有了今天人类对电的大规模应用

D．奥斯特最早发现电流周围存在磁场，从而揭示了“电与磁的联系”

10.窗外飘来《我和我的祖国》的优美旋律，关于声现象，下列说法正确的是

A. 响度越大的声音在空气中传播得越快

B. 声波可以在空气、地面和真空中传播

C. 噪声也是一种污染，所以在公众场合不要大声喧哗

D. 人耳听不见次声波，是因为次声波不能在空气中传播

11.微信支付从密码支付到指纹支付再到刷脸支付，关于手机刷脸支付，下列说法正确的是

A．手机屏上成的是正立的虚像

B．刷脸时，人脸位于摄像头二倍焦距以外

C．人脸远离摄像头时，通过摄像头成的像变大

D．手机镜头和近视眼镜的镜片都对光有会聚作用

12.避险车道是在长且陡的下坡路段行车道外侧增设的供刹车失灵车辆驶离正线并安全减速的专用车道。如图所示是上坡险车道型避险车道，避险车道上铺有很多小石子，车道尽头有废旧轮胎或防撞墙。下列分析错误的是

A. 在避险车道上停下来的失控车辆仍具有惯性

B. 小石子可以増大失控车辆与避险车道之间的摩擦力

C. 失控车辆在避险车道向上运动速度减小时，动能减少

D. 失控车辆撞击废旧轮胎时，车辆的动能只转化为重力势能

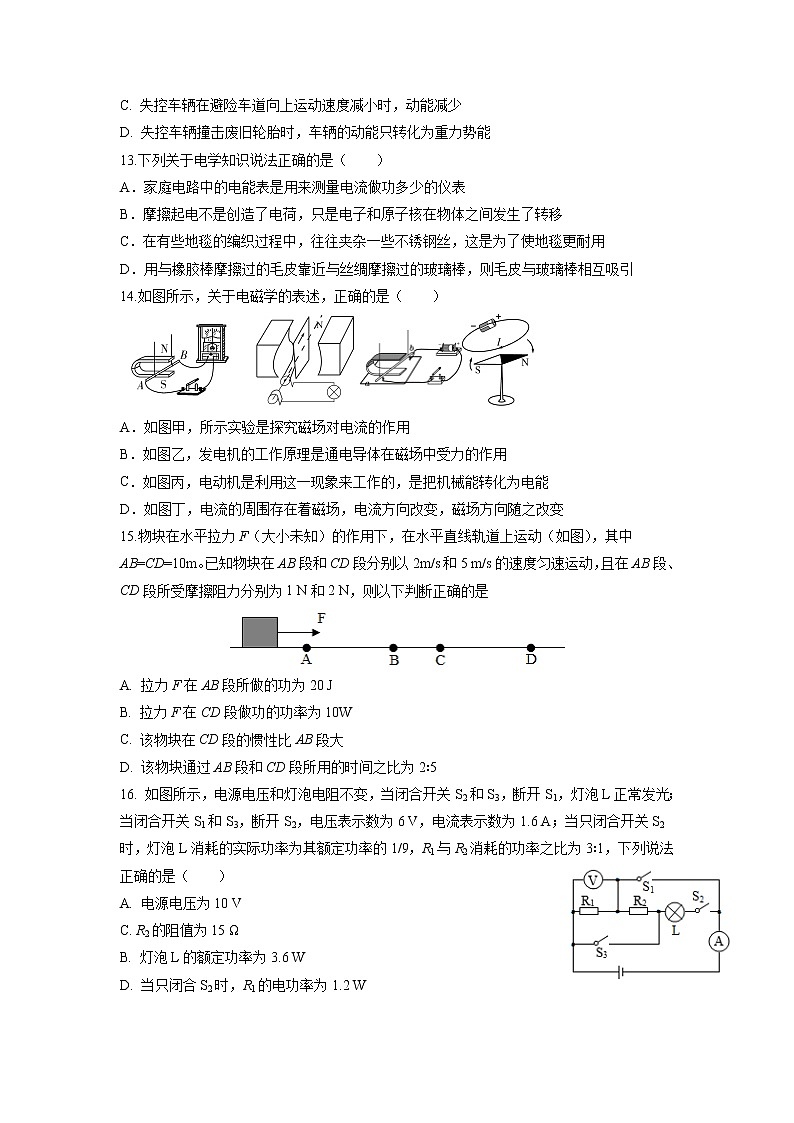

13.下列关于电学知识说法正确的是（    ）

A．家庭电路中的电能表是用来测量电流做功多少的仪表

B．摩擦起电不是创造了电荷，只是电子和原子核在物体之间发生了转移

C．在有些地毯的编织过程中，往往夹杂一些不锈钢丝，这是为了使地毯更耐用

D．用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒相互吸引

14.如图所示，关于电磁学的表述，正确的是（　　）

A．如图甲，所示实验是探究磁场对电流的作用

B．如图乙，发电机的工作原理是通电导体在磁场中受力的作用

C．如图丙，电动机是利用这一现象来工作的，是把机械能转化为电能

D．如图丁，电流的周围存在着磁场，电流方向改变，磁场方向随之改变

15.物块在水平拉力F（大小未知）的作用下，在水平直线轨道上运动（如图），其中AB=CD=10m。已知物块在AB段和CD段分别以2m/s和5 m/s的速度匀速运动，且在AB段、CD段所受摩擦阻力分别为1 N和2 N，则以下判断正确的是

A. 拉力F在AB段所做的功为20 J

B. 拉力F在CD段做功的功率为10W

C. 该物块在CD段的惯性比AB段大

D. 该物块通过AB段和CD段所用的时间之比为2∶5

16. 如图所示，电源电压和灯泡电阻不变，当闭合开关S2和S3，断开S1，灯泡L正常发光；当闭合开关S1和S3，断开S2，电压表示数为6 V，电流表示数为1.6 A；当只闭合开关S2时，灯泡L消耗的实际功率为其额定功率的1/9，R1与R2消耗的功率之比为3∶1，下列说法正确的是（　　）

A. 电源电压为10 V

C. R2的阻值为15 Ω

B. 灯泡L的额定功率为3.6 W

D. 当只闭合S2时，R1的电功率为1.2 W

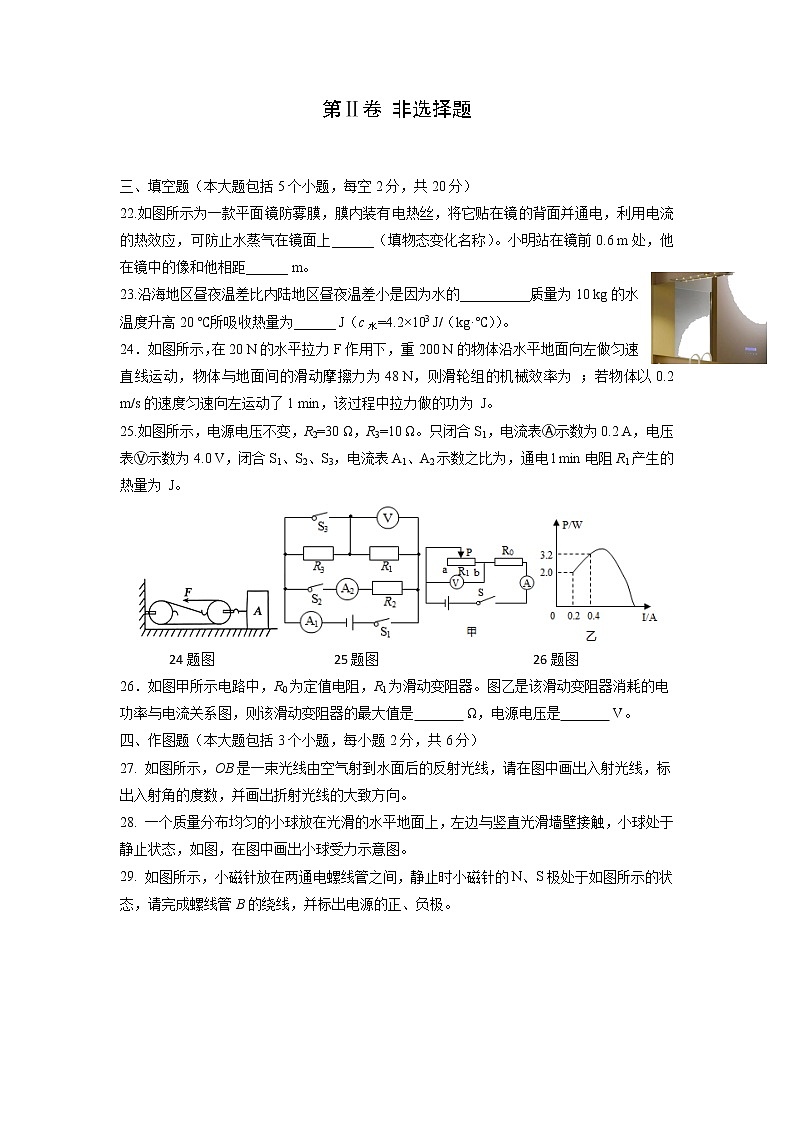

第Ⅱ卷 非选择题

三、填空题（本大题包括5个小题，每空2分，共20分）

22.如图所示为一款平面镜防雾膜，膜内装有电热丝，将它贴在镜的背面并通电，利用电流的热效应，可防止水蒸气在镜面上______（填物态变化名称）。小明站在镜前0.6 m处，他在镜中的像和他相距______ m。

23.沿海地区昼夜温差比内陆地区昼夜温差小是因为水的__________。质量为10 kg的水温度升高20 ℃所吸收热量为______ J（c水=4.2×103 J/（kg·℃））。

24．如图所示，在20 N的水平拉力F作用下，重200 N的物体沿水平地面向左做匀速直线运动，物体与地面间的滑动摩擦力为48 N，则滑轮组的机械效率为 ；若物体以0.2 m/s的速度匀速向左运动了1 min，该过程中拉力做的功为 J。

25.如图所示，电源电压不变，R2=30 Ω，R3=10 Ω。只闭合S1，电流表Ⓐ示数为0.2 A，电压表Ⓥ示数为4.0 V，闭合S1、S2、S3，电流表A1、A2示数之比为，通电l min电阻R1产生的热量为 J。

       24题图                 25题图                      26题图

26．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系图，则该滑动变阻器的最大值是　   　 Ω，电源电压是　   　 V。

四、作图题（本大题包括3个小题，每小题2分，共6分）

27. 如图所示，OB是一束光线由空气射到水面后的反射光线，请在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向。

28. 一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

29. 如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管B的绕线，并标出电源的正、负极。

27题图                    28题图                 29题图

五、实验题（本大题包括3个小题，30题、31题每空1分，32题每空2分，共16分）

30. 观察下列实验图示，完成填空：

(1)图甲中，电阻箱的读数是 Ω。

(2)图乙中，敲击音叉时，音叉发声，乒乓球被弹起，说明：。

(3)图丙中，A、B是两个质量相同的物体，图中实验操作是为了探究重力势能大小与的关系。

(4)图丁中，在探究影响电热大小因素的实验中，将两个阻值不同的电热丝串联在电路中的目的是控制。

31. 小高用弹簧测力计、正方体、两个相同的圆柱形容器、水和盐水等器材，对浸在液体中的物体所受浮力进行了探究，其装置和弹簧测力计示数如图所示。（g取10N/kg）

（1）为了探究浮力大小与物体浸没在液体中的深度有无关系，可比较______两图的实验，完全浸没在水中时，正方形受到的浮力是______N；

（2）根据实验测出盐水的密度是______kg/m3；

（3）若图丙中容器底面积为100cm2，正方体浸没后水未溢出，则放入正方体后水对容器底部压强增加______Pa。

32.用如下图甲所示的电路“探究电流与电阻的关系”，电源电压恒为6 V，定值电阻R备有

(5 Ω、10 Ω、20 Ω、40 Ω)各一个，闭合开关前，将滑动变阻器的滑片P滑到最大阻值处。

(1)将5 Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零，其原因可能是___________(填选项)；

A.定值电阻R短路    B.定值电阻R断路    C.滑动变阻器短路

(2)不改变滑动变阻器滑片的位置，将5 Ω的电阻换成10 Ω的电阻，闭合开关后，为保证电压表示数与更换前相同，滑片P应向___________(选填“左”或“右”)端滑动；

(3)实验中依次接入定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数1/R变化的图像乙，由图乙可知：电压一定时电流与电阻成_________比；

(4)为完成整个实验，应该选择___________(填选项)种规格的滑动变阻器。

A.50 Ω1.0 A    B.100 Ω1.2 A     C.200 Ω0.6 A

六、计算题（本大题包括2个小题，33题7分，34题12分，共19分）

33．某物理兴趣小组同学设计了如图甲所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“0～15 V”，电流表量程为“0～0.6 A”，小灯泡标有“6 V　1.2 W”字样，R0为20 Ω的定值电阻。小组根据记录的电流表和电压表示数变化，描绘出U－I关系图，如图乙所示。

(1)求小灯泡正常发光时的电阻；

(2)求当电压表示数为1 V时，通过小灯泡的电流；

(3)调节电源电压，求当小灯泡与定值电阻R0消耗的总功率为0.8 W时，通过小灯泡的电流。

34.如图所示，质量为5 kg的物体M1静止于水平导轨AB的B端，导轨AB及支架只可绕着固定于地面上的过C点的转动轴在竖直平面内转动(导轨及支架的形状和尺寸已在图中标出，质量忽略不计)。一根沿水平方向的细绳，一端连在物体M1上，—端绕过滑轮组连在电动机的转轴上，电动机转动时，可以通过细绳拉动物体M1沿导轨水平向A端移动。质量为8 kg的物体M2放在地面上，并通过细绳挂在动滑轮E2上，在实验操作过程中，M2始终未离开地面。与滑轮组、电动机有关的摩擦不计，动滑轮E2的质量为0.2 kg，细绳未发生形变，g取10 N/kg。

    (1)当电动机的输出功率为2.5 W时，刚好可以通过细绳拉动物体Ml以0.1 m/s的速度沿导轨水平向A端匀速运动。求细绳对物体M1的拉力为多少?

    (2)从物体M1开始运动时起，导轨及支架能保持静止的最长时间为多少?

(3)将物体M1换成另一质量更大的物体，在更换前后，物体M2受到地面的支持力为分别为Nl和N2，且Nl︰N2=16︰1。当电动机通过细绳拉动它仍以0.1 m/s的速度从B端沿导轨匀速向上端运动时，若此时电动机两端电压为6 V，电动机线圈的电阻为2 Ω，电动机消耗的电能除了线圈发热外，全部用于对细绳做功，电动机允许通过的最大电流为l.5 A。求此时通过电动机的电流为多少?

化学·物理题型示例(参考答案)

一、选择题（本题包括16个小题，每小题3分，共48分，每小题只有一个选项最符合题意。）

三、填空题（本大题包括5个小题，每空2分，共20分）

22. 液化   1.2
23. 比热容大   8.4×105
24. 80%       720
25. 5:2    108
26. 50   12

四、作图题（本大题包括3个小题，每小题2分，共6分）

27题28题29题

六、实验题（本大题包括3个小题，30题、31题每空1分，32题每空2分，共16分）

30.(1)1986   (2)声音是由物体振动产生的   (3)下落高度       (4)电流和通电时间相等

31.（1） 丙、丁     4   （2）1.1×103     （3）400

32.(1)B    (2)左    (3)反    (4)B

六、计算题（本大题包括2个小题，33题7分，34题12分，共19分）

33.解：

（1）小灯泡正常发光时，由P＝可知

小灯泡的电阻R＝＝＝30 Ω................................................................................(2分)

（2）由图乙可知当电压表的示数为1 V，电路中的电流是0.3 A

通过R0的电流I0＝＝＝0.05 A.....................................................................................(1分)

根据并联电路的电流特点可知通过灯泡的电流I＝0.3 A－0.05 A＝0.25 A........................(1分)

（3）当电路消耗的总功率为0.8 W。从乙图中可看出电流表和电压表的示数分别为0.4 A和2 V

此时通过定值电阻的电流I1＝＝＝0.1 A...................................................................(2分)

通过灯泡的电流I2＝I－I1＝0.4 A－0.1 A＝0.3 A.................................................................(1分)

34.解：

（1）拉力............................................................................(2分)

（2）匀速拉动时，物体M1所受的拉力与摩擦力是一对平衡力，物体M1所受的摩擦力与导轨所受摩擦力是作用力与反作用力，作用在支架上的摩擦力f=F1=25N。此时支架受到物体M1对它的摩擦力和M1对它的压力的作用，支架受到的压力N=G=m1g=5kg×10N/kg=50N。假设压力N的力臂为L1， 摩擦力的力臂L2=0.6m。.......................................................(1分)

根据杠杆平衡条件有：N×L1=f×L2； ...................(2分)

保持静止的时间：............................(1分)

（4）M2和动滑轮受到重力、绳子拉力、地面支持力的作用，因动滑轮省力一半

于是有： G2＋G动= 2F＋N

N=m2g＋m动g－2F'=8kg×10N/kg＋0.2kg×10N/kg－2×25N=32(N)....................................(1分)

换M1后，因为N1︰N2=16︰1  ................................................(1分)

此时绳子的拉力.................................(1分)

此时电动机的输出功率为.....................................(1分)

由 有：  即：......................(1分)

解得：I2=1A  或  I2=2A＞1.5A(不合题意，舍去)  .........................................................(1分)
