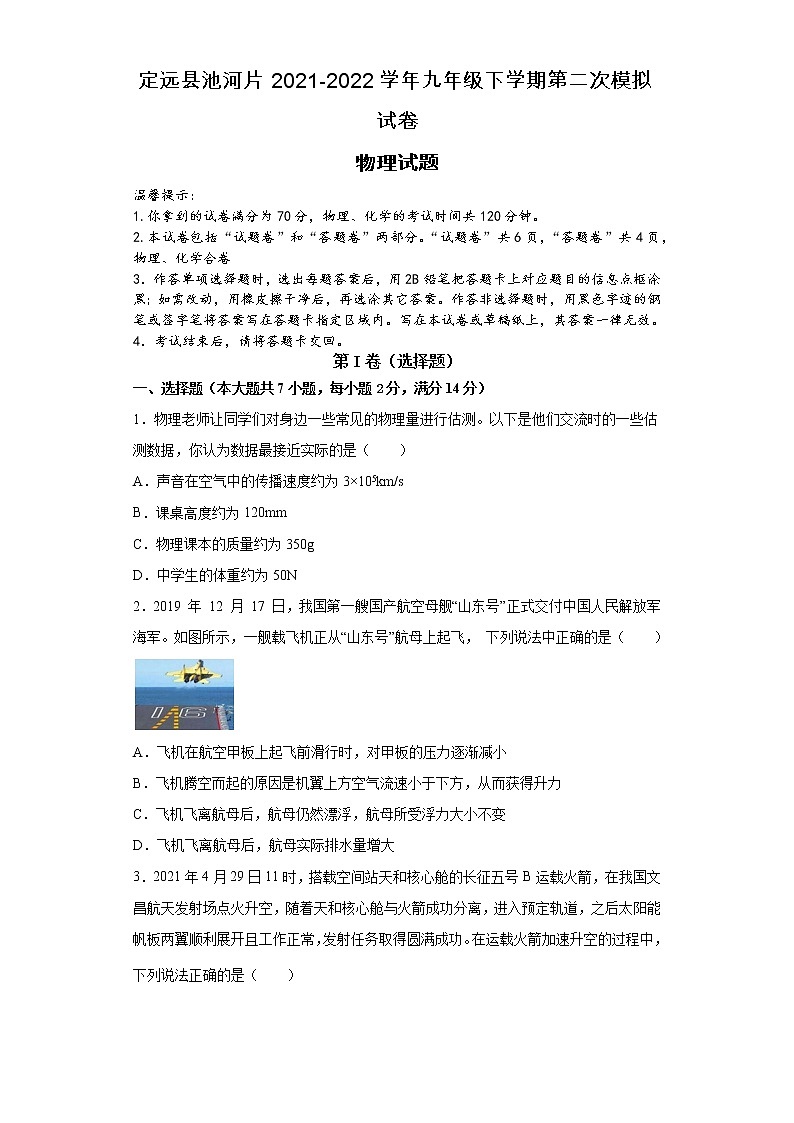

定远县池河片2021-2022学年九年级下学期第二次模拟试卷
物理试题
温馨提示：
1.你拿到的试卷满分为70分，物理、化学的考试时间共120分钟。
2.本试卷包括“试题卷”和“答题卷”两部分。“试题卷”共6页，“答题卷”共4页，物理、化学合卷
3．作答单项选择题时，选出每题答案后，用2B铅笔把答题卡上对应题目的信息点框涂黑；如需改动，用橡皮擦干净后，再选涂其它答案。作答非选择题时，用黑色字迹的钢笔或签字笔将答案写在答题卡指定区域内。写在本试卷或草稿纸上，其答案一律无效。
4．考试结束后，请将答题卡交回。
第I卷（选择题）
一、选择题（本大题共7小题，每小题2分，满分14分）
1．物理老师让同学们对身边一些常见的物理量进行估测。以下是他们交流时的一些估测数据，你认为数据最接近实际的是（　　）
A．声音在空气中的传播速度约为3×105km/s
B．课桌高度约为120mm
C．物理课本的质量约为350g
D．中学生的体重约为50N
2．2019 年 12 月 17 日，我国第一艘国产航空母舰“山东号”正式交付中国人民解放军海军。如图所示，一舰载飞机正从“山东号”航母上起飞， 下列说法中正确的是（　　）

A．飞机在航空甲板上起飞前滑行时，对甲板的压力逐渐减小
B．飞机腾空而起的原因是机翼上方空气流速小于下方，从而获得升力
C．飞机飞离航母后，航母仍然漂浮，航母所受浮力大小不变
D．飞机飞离航母后，航母实际排水量增大

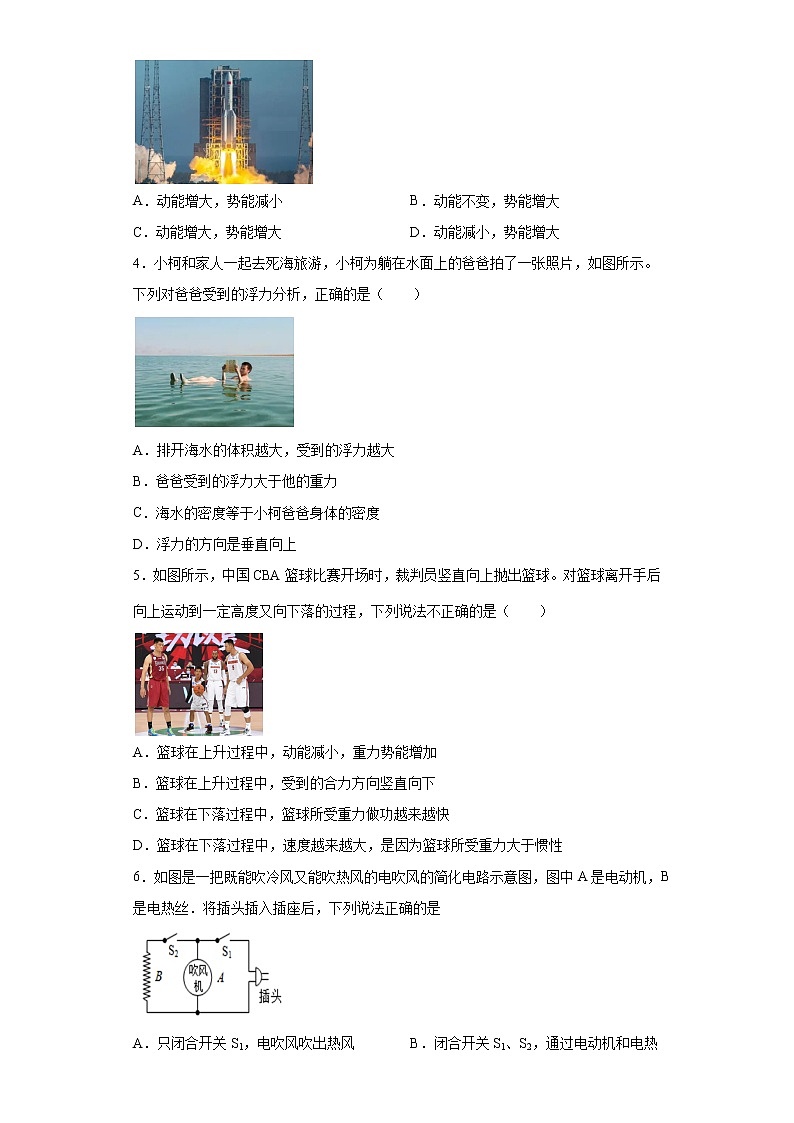

3．2021年4月29日11时，搭载空间站天和核心舱的长征五号B运载火箭，在我国文昌航天发射场点火升空，随着天和核心舱与火箭成功分离，进入预定轨道，之后太阳能帆板两翼顺利展开且工作正常，发射任务取得圆满成功。在运载火箭加速升空的过程中，下列说法正确的是（　　）

A．动能增大，势能减小 B．动能不变，势能增大
C．动能增大，势能增大 D．动能减小，势能增大
4．小柯和家人一起去死海旅游，小柯为躺在水面上的爸爸拍了一张照片，如图所示。下列对爸爸受到的浮力分析，正确的是（　　）

A．排开海水的体积越大，受到的浮力越大
B．爸爸受到的浮力大于他的重力
C．海水的密度等于小柯爸爸身体的密度
D．浮力的方向是垂直向上
5．如图所示，中国CBA篮球比赛开场时，裁判员竖直向上抛出篮球。对篮球离开手后向上运动到一定高度又向下落的过程，下列说法不正确的是（     ）

A．篮球在上升过程中，动能减小，重力势能增加
B．篮球在上升过程中，受到的合力方向竖直向下
C．篮球在下落过程中，篮球所受重力做功越来越快
D．篮球在下落过程中，速度越来越大，是因为篮球所受重力大于惯性
6．如图是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，图中A是电动机，B是电热丝．将插头插入插座后，下列说法正确的是

A．只闭合开关S1，电吹风吹出热风 B．闭合开关S1、S2，通过电动机和电热丝的电流一定不相等
C．同时闭合开关S1、S2，通过电动机和电热丝的电流一定相等 D．同时闭合开关S1、S2，电动机和电热丝两端的电压一定相等

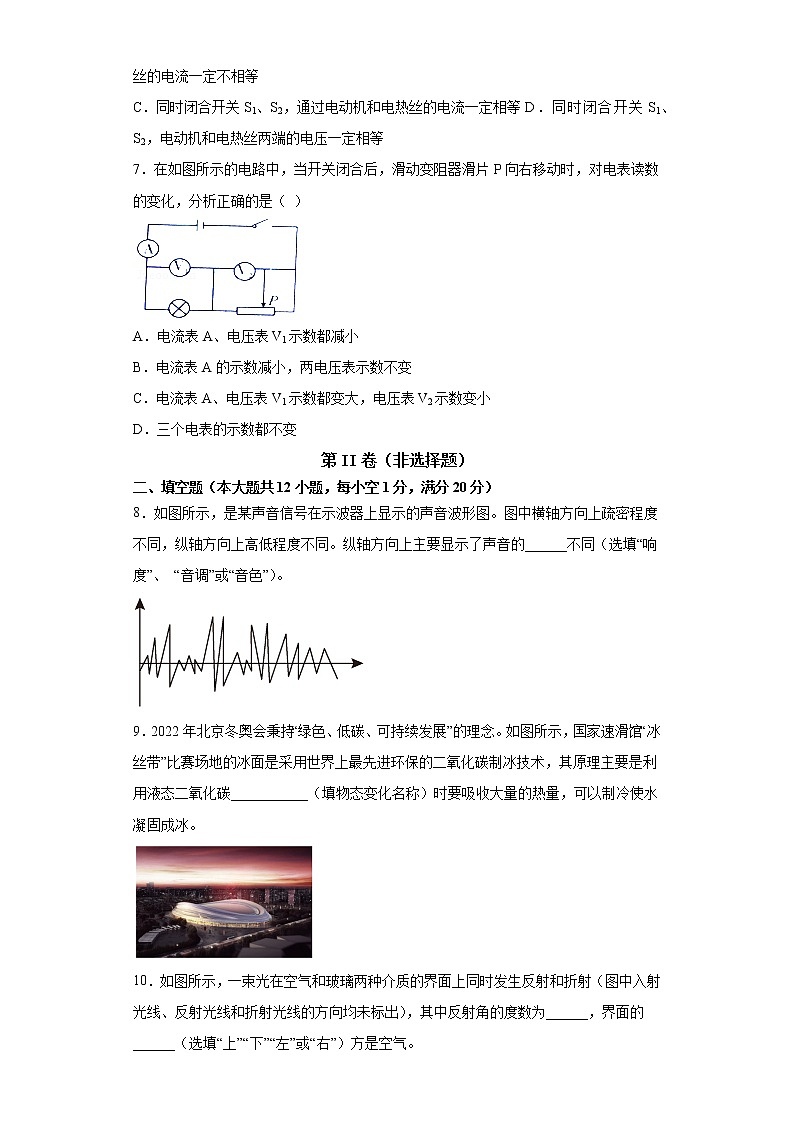

7．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（ ）

A．电流表A、电压表V1示数都减小
B．电流表A的示数减小，两电压表示数不变
C．电流表A、电压表V1示数都变大，电压表V2示数变小
D．三个电表的示数都不变
第II卷（非选择题）
二、填空题（本大题共12小题，每小空1分，满分20分）
8．如图所示，是某声音信号在示波器上显示的声音波形图。图中横轴方向上疏密程度不同，纵轴方向上高低程度不同。纵轴方向上主要显示了声音的______不同（选填“响度”、 “音调”或“音色”）。

9．2022年北京冬奥会秉持“绿色、低碳、可持续发展”的理念。如图所示，国家速滑馆“冰丝带”比赛场地的冰面是采用世界上最先进环保的二氧化碳制冰技术，其原理主要是利用液态二氧化碳___________（填物态变化名称）时要吸收大量的热量，可以制冷使水凝固成冰。

10．如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中反射角的度数为______，界面的______（选填“上”“下”“左”或“右”）方是空气。

11．郑州西区某公园的照明系统全部采用太阳能电池板组合成LED灯，节约了大量能源，太阳能电池板工作时，将太阳能转化成______能；LED灯是由______材料制成的。
12．如图所示，用平行于斜面的拉力，将重为的物体沿斜面从底端匀速拉至顶端．斜面长．若不考虑物体与斜面间的摩擦，则拉力为__________；若斜面的机械效率为，则此时物体与斜面间的摩擦力为__________N．

13．小华做研究水沸腾的实验时，利用记录的数据绘制出水的温度随时间变化的关系图线，如图所示。从图像可知，水的沸点是______，此时，水面上方的气压______（选填“大于”、“等于”或“小于”）一个标准大气压。

14．1820年4月的一天，奥斯特讲课时突发奇想，在沿______ 方向的导线下方放置一枚小磁针，保证导线和小磁针能______ 放置进行实验，接通电源后发现小磁针明显偏转随后奥斯特花了三个月时间，做了60多个实验证明电流的确能使磁针偏转，这种现象称为______ 奥斯特的发现，拉开了研究电磁间本质联系的序幕．
15．如图所示，沿水平向右拉动木块做匀速直线运动，木块受到的滑动摩擦力方向_________；在木块上方放一个砝码，沿水平向右拉动木块做匀速直线运动，弹簧测力计的示数________（选填“增大”、“减小”或“不变”）。

16．如图是法国科学家帕斯卡在1648年做的一个实验，他用一个封闭的木桶，桶内装满水，上面插一根很细的管子．他从楼房的阳台向管中灌水时，只用了几杯水，桶就被撑破了．若桶底底面积为1200cm2，根据图中所标出的数据， 水对桶底产生的压力是 _________ N．(g取10N/kg)

17．如图甲是中国首台功率型LED台灯，图乙是LED灯的亮度控制电路．若定值电阻和滑动变阻器的标值如图乙所示，在保证所有电路元件安全的前提下．AB电路两端允许加的最大电压值为______V．

18．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。两根输电线的总电阻为r。已知位于电厂处的两根输电线间的电压为U，输送电能的功率为P，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。（输电效率为用户得到的电能与发电厂输出电能的比值）
19．如图所示，2019年5月，国之重器“东方红3”成功试水，成为世界上排水量最大的科考船．该船排水量为5000t，在水中静止时受到的最大浮力为_____N．若此时船底距离水面12m，则船底受到水的压强为_____Pa．(ρ水＝1.0×103kg/m3，g取10N/kg)

三、实验题（本大题共3小题，满分16分）
20．如图甲所示，小宇用焦距为10cm的凸透镜探究“凸透镜成像规律”。

（1）实验时，应使烛焰、凸透镜、光屏的中心大致在同一__________；
（2）他将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放在光具座35cm刻度线处，当光屏移动到图甲所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像，此时光屏上成倒立、______的实像，这种成像规律可以应用在_________上（选填“照相机”、“投影仪”或“放大镜”）；
（3）当蜡烛移到光具座上45cm刻度线处时，小宇发现无论怎么移动光屏，光屏上始终得不到像，为了看清这时所成的像，眼睛就在_____（选填“蜡烛”或“光屏”）这一侧向透镜方向观察；
（4）如果实验中发现光屏上的像如图乙所示，在不移动光屏和透镜的情况下，应将蜡烛向___（选填“上”或“下”）移动可使像成在光屏中间；
（5）小宇根据实验结论思考：高铁进站通道采用如图丙所示的人脸识别系统，可以自动将镜头前1m处的人脸拍摄成数码照片，传递给计算机进行快速识别，此系统摄像机镜头的焦距一定小于___cm。
21．小明学习了（物理）八年级下册内容后，想测量妈奶所戴手镯的密度。
（1）将托盘天平放在水平桌面上，将游码移至标尺0刻度处，通过调节平衡嫘母，使横梁平衡；
（2）用调好的天平测量该手镯的质量时，当在右盘放入最小的砝码后，指针偏在分度盘中线左侧一点，则应该______（选填“向右调平衡螺母”、“向右盘中加砝码”或“向右移动游码”）；
（3）当天平重新平衡时，右盘所加砝码和游码位置如图甲所示，则该手镯质量为______g；
（4）用50mL量筒测量手镯体积时，发现手镯无法放入量筒，于是他通过以下几个步骤测出了手镯的体积：
①在烧杯中倒入适量的水，将手镯放入其中并浸没，用记号笔记下此时液面的位置P；
②将手镯取出，用量筒里的水添加到烧杯中，使液面回到位置P；
③前后两次量筒中液面位置如图乙所示，则手镯的体积是______cm3；

（5）由此可以计算出该手镯的密度为______g/cm3；
（6）以上测出的密度值比真实值______（选填“偏大”、“不变”或“偏小”）；
（7）小明的爸爸首先肯定了小明的办法，然后用另外的方法也测得了手镯的密度。
方法：
①用一碗装适量的水，放在厨房里的家用电子秤上，这时的读数为m1；
②用一丝线将手镯浸没在水中（未触底），电子秤上的读数为m2；
③将手镯沉在碗底，电子秤上的读数为m3；
④则手镯的密度为ρ=______（用所测物理量的字母表示，已知水的密度为ρ水）。

22．在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。


(1)以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）______
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；
(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______W；
(4)第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；
(5)第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。（用U额、I1、I2表示）

四、计算题（本大题共3小题，满分20分）
23．（6分）“一分钟仰卧起坐”是中考体育选考（女生）项目之一，满分为52个。某同学质量为50kg，她上半身的质量约为全身质量的，仰卧起坐时上半身重心上升距离均为0.3m，取g=10N/kg。某同学要想取得满分，试计算：
（1）克服重力做功至少为多少J？
（2）做功的功率至少为多少W？

24．（7分）新欣的妈妈买了一个电热水壶（如图所示），其部分参数如表所示。新欣同学想测试一下电热水壶实际使用时的功率，于是她关闭了家中其他的用电器，只将电热水壶装满水后接入家庭电路中加热。发现将初温为20℃的水加热到100℃时。用时4min，电能表的转盘转了240转。已知新欣家的电能表参数是1800r/(kW⋅h)。水的密度ρ水=1.0×103kg/m3，水的比热容c水=4.2×103J/(kg⋅℃)。电热水壶的电热丝的阻值保持不变。
电热水壶
型号
ZDH100B
额定电压（频率）
220V（50Hz）
额定功率
2200W
容量
1L

（1）烧水过程中，水吸收的热量为多少？
（2）该电热水壶烧水的效率为多少？
（3）该电热水壶的实际功率是多少？电热水壶的电热丝的阻值是多少？

25．（7分）如图所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧，滑动变阻器R2上标有“50欧1安”字样，电压表接“0~15V”量程。
(1)闭合开关S，将滑片P移到某一位置，电流表示数为0.5安，求此时电压表V的示数。
(2)若用电阻R3替换R1，在不改变电表量程，并确保电路所有元件均安全使用的情况下，要求∶在移动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍。求满足要求的R3的阻值。


参考答案
1．C【解析】A．声音在15℃空气中的传播速度约为340m/s，故A不符合题意；
B．课桌高度约为0.8m，即800mm，故B不符合题意；
C．物理课本的质量约为350g，故C符合题意；
D．中学生的体重约为500N，故D错误。故选C。
2．A
【解析】A．飞机在航空甲板上起飞前滑行时，升力逐渐增大，在重力不变的情况下，飞机对甲板的压力逐渐减小，故A正确；
B．飞机腾空而起的原因是机翼上方空气流速大于下方，上方压强小于下方，从而由压强差获得升力，故B错误；
C．航母在漂浮状态下，所受浮力等于重力，飞机飞离航母后航母总重量减小，则航母所受浮力大小减小，故C错误；
D．由阿基米德原理可知，航母所受浮力与其排开水的体积成正比，则当飞机飞离航母后，浮力变小，航母实际排水量将减小，故D错误。故选A。
3．C
【解析】在运载火箭加速升空的过程中，质量不变，速度增大，动能增大；高度增大，重力势能增大，所以动能和重力势能都在增大，故C正确，ABD错误；故选C。
4．A
【解析】A．根据F浮=ρ液gV排可知，排开液体的体积越大，受到的浮力越大，故A正确；
B．小柯爸爸漂浮在水面上，根据浮沉条件可知，浮力等于重力，故B错误；
C．根据浮沉条件可知，漂浮时，人的密度小于海水的密度，故C错误；
D．对人受力分析可知，人受重力和浮力，处于平衡状态，合力为0，所以浮力和重力大小相等，方向相反，重力方向竖直向下，所以浮力方向竖直向下，故D错误。故选A。
5．D
【解析】A．篮球在上升过程中，速度减小，高度增加，所以动能减小，重力势能增大，故A正确，不符合题意；
B．篮球在上升过程中，受到竖直向下的重力和空气阻力，所以受到的合力方向竖直向下，故B正确，不符合题意；
C．篮球在下落过程中，篮球受到重力作用，速度越来越快，重力不变，由公式

可知，重力做功的功率变大，即重力做功越来越快，故C正确，不符合题意；
D．篮球在下落过程中，速度越来越大，是因为重力的作用，另外惯性不是力，不能拿来和重力进行大小的比较，故D不正确，符合题意。故选D。
6．D
【解析】 (1)若只闭合开关Sl，电路中只有电动机，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风，故A错误；(2)若将开关Sl、S2都闭合，电动机与电热丝并联后连接在电源上，通过电动机和电热丝的电流可能相等，可能不相等，故BC错误，电动机和电热丝两端的电压一定相等,故D正确．故选D.
7．A
【解析】试题分析：∵滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压．电压表V2测得的是滑动变阻器两端的电压；
∴当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小；
即电流表的示数变小；
由欧姆定律可知：U1=IR1，灯泡的电阻不变，电流变小；
故U1变小，即电压表V1的示数变小；
又∵总电压不变，
∴U2变大，即电压表V2的示数变大；故选A．
8．响度
【解析】图中横轴方向上疏密程度不同表示振动快慢不同，即频率不同，则显示音调不同；纵轴方向上高低程度不同表示振动幅度不同，即振幅不同，则主要显示了声音的响度不同。
9．汽化
【解析】二氧化碳制冰技术是液态二氧化碳变为气态，发生了汽化现象，汽化时吸收大量的热量，使周围的水向外放热，凝固成冰。
10．     30°     右
【解析】由图可知，BOE=60°，所以
COE=90°-60°=30°
而COF=30°，根据反射角等于入射角都等于30°，可知CD为法线，AB为界面。而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线，折射角为GOD=45°，根据折射角大于入射角可知界面AB的右边是空气。
11．电     半导体
【解析】太阳能电池板，消耗太阳能，产生电能，故是把太阳能转化为电能。
发光二极管是由半导体材料制成的，它具有单向导电性。
12． 1     0.25
【解析】（1）不考虑物体与斜面间的摩擦，直接将物体提高做的功，使用斜面做的功，
由于使用任何机械都不省功，即，
则拉力；
（2）直接对物体做的是有用功：，机械效率，
由可得，
总功：，
克服摩擦所做功是额外功，则，
所以摩擦力：
．
13． 99     小于
【解析】由图可知，当水的温度升高到99时不再上升，所以水的沸点是99。液体沸点和大气压强有关，大气压强越大，沸点越高，因为此时水的沸点小于标准大气压下水的沸点，说明水面上方的大气压小于标准大气压。
14． 电流     平行     电流的磁效应
【解析】在奥斯特实验中，开关闭合时，即当导线中有电流通过时，发现导线下面的小磁针发生偏转，说明通电导体周围存在着磁场；奥斯特讲课时突发奇想，在沿电流方向的导线下方放置一枚小磁针，保证导线和小磁针能平行放置进行试验，接通电源后发现小磁针明显偏转，电流的确能使磁针偏转，这种现象称为电流的磁效应．
15．水平向左     增大
【解析】根据二力平衡可知：沿水平方向拉动木块做匀速直线运动，此时木块处于平衡状态，受到的摩擦力与拉力是一对平衡力，两个力方向相反，则木块受到的滑动摩擦力方向水平向左。
影响摩擦力的因素：压力和接触面的粗糙程度；压力越大，滑动摩擦力越大。
16．4.8×103
【解析】水对桶底产生的压强：
p=ρgh=1×103kg/m3×10N/kg×4m=4×104Pa；
根据p=可知水对桶底产生的压力：
F=pS=4×104Pa×0.12m2=4.8×103N．
17．12
【解析】由图中数据可得，定值电阻阻值为10Ω，允许通过的最大电流值为0.3A，滑动变阻器最大阻值为30Ω，允许通过的最大电流为0.6A，故电路中允许通过的最大电流是0.3A图中两电阻串联最大电阻为40Ω，故可得最大电压等于最大电流乘以最大电阻，即U=IR=0.3A×40Ω=12V．
18．
【解析】由得：通过输电线的电流

输电线的总电阻，则输电线上消耗的功率

则用户实际得到的电功率

则输电线输送电能的效率为

所以输电线输送电能的效率为。
19．     5.0×107     1.2×105
【解析】满载时船的排水量为m排＝5000t＝5.0×106kg，
由阿基米德原理可得，船受到的最大浮力：
F浮＝G排＝m排g＝5.0×106kg×10N/kg＝5.0×107N；
[2]船底受到的压强为：
p＝ρ海水gh＝1×103kg/m3×10N/kg×12m＝1.2×105Pa．
20．     高度     放大     投影仪     光屏     下     50
【解析】 (1)[1]实验时，为了使成的像在光屏中央，应使烛焰、凸透镜、光屏的中心大致在同一高度；
(2)[2][3]由图甲可知，物距小于像距，此时成倒立放大的实像；投影仪就是应用这一原理制成的；
(3)[4]再把蜡烛移到“45cm”处，由凸透镜成像规律可知，此时物体处于一倍焦距之内时，成的是一个正立、放大的虚像，而且物像在同一侧，因此要想看到这个像，应从光屏所这一侧去观察；
(4)[5]由图知成的像在光屏下方，则在不移动光屏和透镜的情况下，应将蜡烛向下移动可使像成在光屏中间；
(5)[6]由题意可知，此时物距大于二倍焦距，成倒立缩小的实像，则2f<1m，f<0.5m=50cm。
21． 向右移动游码     68     20     3.4     偏小
【解析】（2）用调好的天平测量该手镯的质量时，当在右盘放入最小的砝码后，指针偏在分度盘中线左侧一点，说明天平的左端偏沉，右端上翘，要向右移动游码，直到天平横梁重新平衡。
（3）手镯质量等于砝码的质量加上游码指示的质量，标尺的分度值为0.2g，手镯的质量为
m=50g+10g+5g+3g=68g
（4）手镯的体积
V=40mL20mL=20mL=20cm3
（5）该手镯的密度为

（6）由于手镯取出时会带出一些水，导致手镯体积测量偏大，密度偏小。
（7）①用一碗装适量的水，放在厨房里的家用电子秤上，这时的读数为m1。
②用一丝线将手镯浸没在水中(未触底)，电子秤上的读数为m2；电子秤的示数增加，是因为水给手镯一个向上的浮力，物体间力的作用是相互的，手镯给水一个向下的力作用在电子秤上，所以手镯受到的浮力为
F浮=m2gm1g
所以手镯的体积

③将手镯沉在碗底，电子秤上的读数为m3；手镯的质量
m=m3m1
则手镯的密度为

22．          没有将电流表的指针调零（电流表的指针没有调零）     0.5     灯丝电阻随着温度的升高而增大     0.25     U额(I2-I1)
【解析】 (1)滑片向左移动时小灯泡变亮，说明电路中电流变大，变阻器连入电路的电阻变小，滑动变阻器接左下接线柱，如下图所示：

(2)闭合开关前电流表的指针指在零刻度线的左侧，说明电流表使用前没有将指针调零。
(3)由图丙可知，小灯泡在额定电压下的电流为0.2A，小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
(4)[4]由欧姆定律可知电压表和电流表示数的比值等于灯泡的阻值，因为灯丝电阻随着温度的升高而增大，所以电压表与电流表示数的比值变大。
(5)①先闭合开关S、S1，断开S2，电阻R2和灯泡并联，由并联电路电压的规律可知灯泡两端的电压等于电阻R2两端的电压，调节滑动变阻器，使R0两端的电压等于灯泡的额定电压，即电流表的示数为
I1==0.25A
②[6]保持滑片P的位置不变，闭合开关S、S2，断开S1，电阻R2和灯泡并联，电流表测量干路中的电流，通过灯泡的电流
I额=I2-I1
灯泡的额定功率
P额=U额I额=U额(I2-I1)
23．（1）4680J；（2）78W
【解析】（1）该同学的重力
G=mg=50kg×10N/kg=500N
她上半身的重力

做一次仰卧起坐克服重力做的功
W=G上h=300N×0.3m=90J
满分为52个，做了52个仰卧起坐克服重力做的功
W’=52W=52×90J=4680J
（2）做功的功率至少为

答：（1）克服重力做功至少为4680J；
（2）做功的功率至少为78W。
24．（1）3.36×105J；（2）70%；（3）2000W，22Ω
【解析】（1）壶中装满水时，其质量

水吸收的热量

（2）烧水过程，消耗的电能

该电热水壶烧水的效率

（3）该电热水壶的实际功率

该电热水壶的定额电压及功率分别为220V及2200W，据 知，电热丝的电阻值

答：（1）烧水过程中，水吸收的热量为3.36×105J；
（2）该电热水壶烧水的效率为70%；
（3）该电热水壶的实际功率是2000W，电热水壶的电热丝的阻值是22Ω。
25．(1) 13V；(2) 9Ω或25Ω
【解析】由电路图知道，定值电阻R1 和滑动变阻器R2 串联，电压表测R2 两端的电压。
(1) 当电路中的电流I=0.5A时，由知道，R1 两端的电压
U1 =IR1 =0.5A×10Ω=5V
由于串联电路中总电压等于各分电压之和，所以，电压表的示数（R2 两端的电压）
U2 =U-U1 =18V-5V=13V
(2)用电阻R3 来替换R1后，由滑动变阻器的铭牌知道，允许通过的最大电流为1A，则电路中的最大电流可能为1A、可能为（即变阻器接入阻值为0时），电路的最小电流可能电路的最小电流可能为
（即变阻器接入阻值最大为50Ω时）
（即电压表满偏时，R3 的电压最小，电流最小）
电路中的最大电流恰好是最小电流的3倍，则有以下几种情况：
①电路中的最大电流为1A，最小电流为，则有

解得：R3 =4Ω，则电压表的最大示数

故此种情况不可能。
②电路中的最大电流为1A，最小电流时，则有

解得R3 =9Ω，则电压表的最大示数

此种情况可能；
③电路中的最大电流，最小电流为，则有

解得R3 =25Ω，电路中的最大电流和最小电流分别


则电压表的最大示数

此种情况可能；
④电路中的最大电流为，最小电流时，则

此种情况不可能。
综上可知，R3 的阻值为9Ω或25Ω。
答：(1)电路中电压表的示数为13V；
(2) R3的阻值为9Ω或25Ω。
