2021衢州高二下学期6月期末通用技术含答案

这是一份2021衢州高二下学期6月期末通用技术含答案，共10页。试卷主要包含了全卷分试卷和答题卷，图中漏标的尺寸共有等内容，欢迎下载使用。

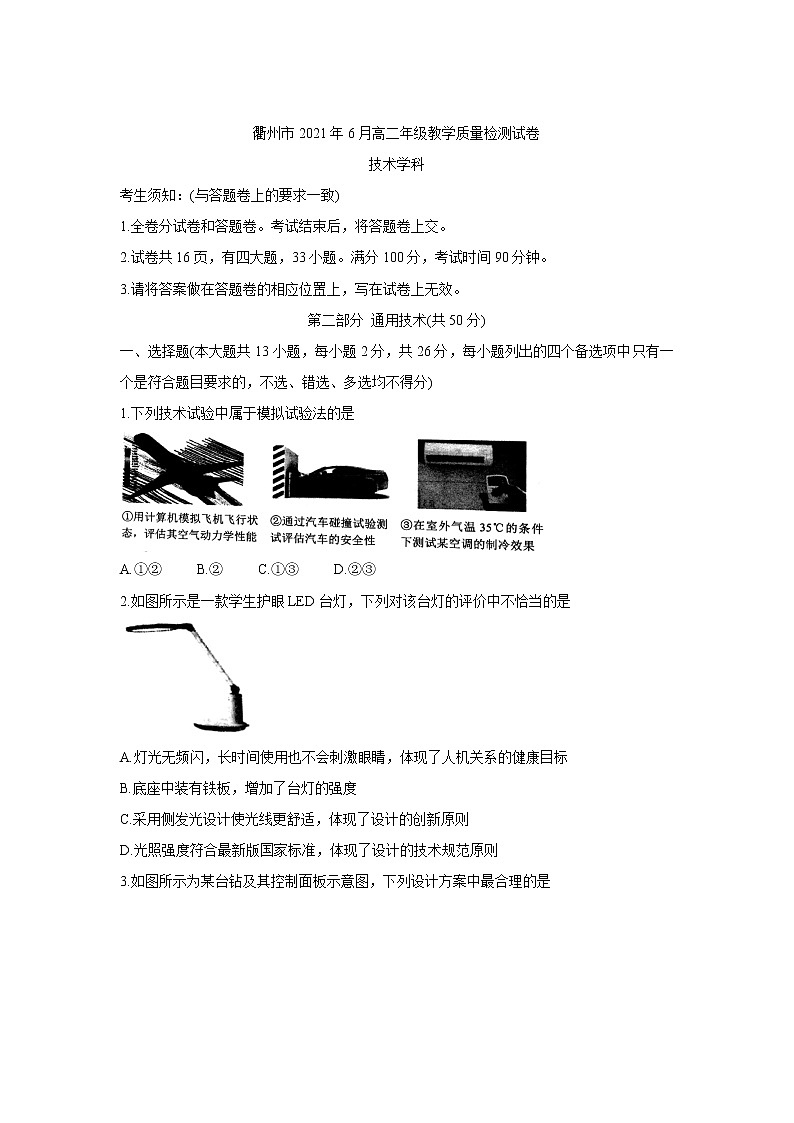

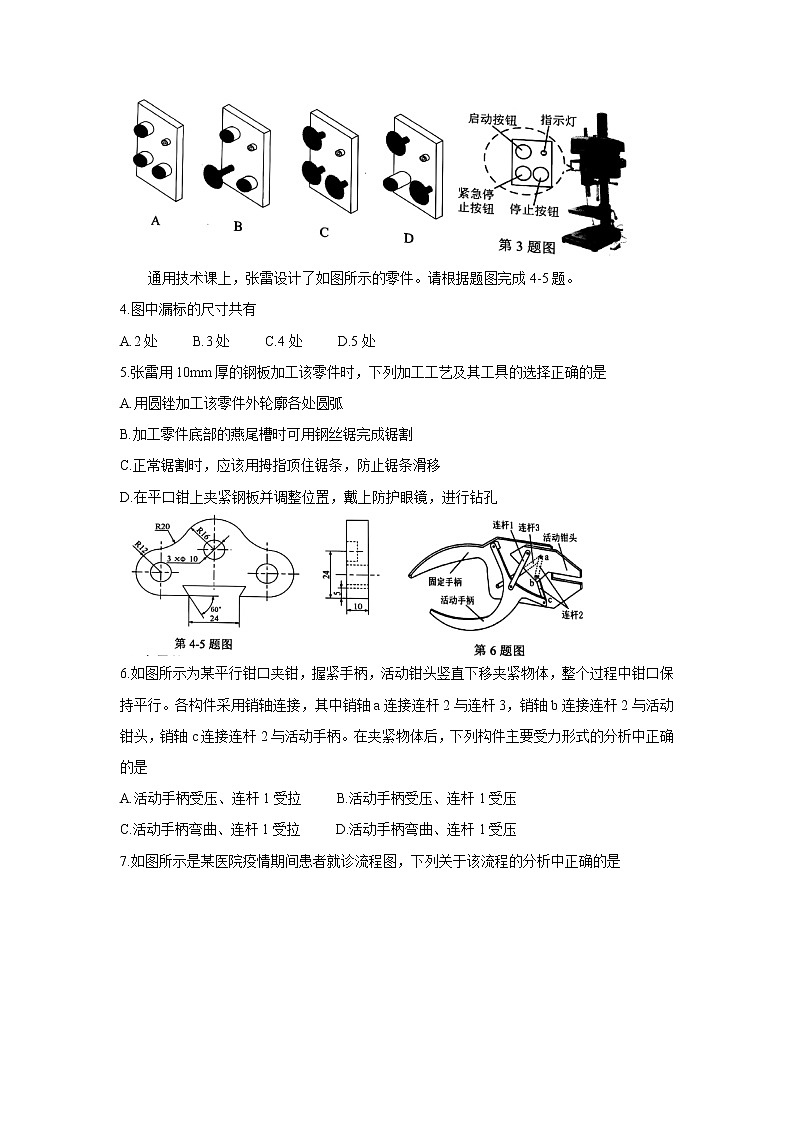

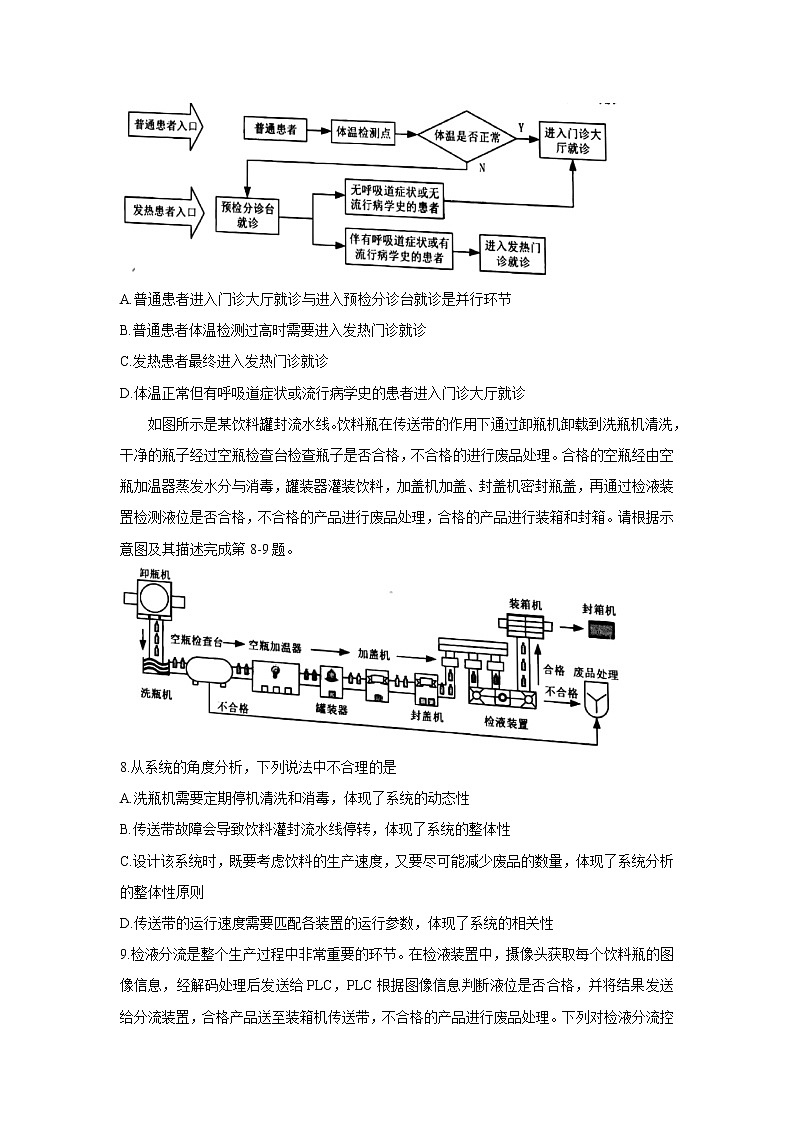

 衢州市2021年6月高二年级教学质量检测试卷技术学科考生须知：(与答题卷上的要求一致)1.全卷分试卷和答题卷。考试结束后，将答题卷上交。2.试卷共16页，有四大题，33小题。满分100分，考试时间90分钟。3.请将答案做在答题卷的相应位置上，写在试卷上无效。第二部分 通用技术(共50分)一、选择题(本大题共13小题，每小题2分，共26分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、错选、多选均不得分)1.下列技术试验中属于模拟试验法的是A.①②     B.②     C.①③     D.②③2.如图所示是一款学生护眼LED台灯，下列对该台灯的评价中不恰当的是A.灯光无频闪，长时间使用也不会刺激眼睛，体现了人机关系的健康目标B.底座中装有铁板，增加了台灯的强度C.采用侧发光设计使光线更舒适，体现了设计的创新原则D.光照强度符合最新版国家标准，体现了设计的技术规范原则3.如图所示为某台钻及其控制面板示意图，下列设计方案中最合理的是通用技术课上，张雷设计了如图所示的零件。请根据题图完成4-5题。4.图中漏标的尺寸共有A.2处     B.3处     C.4处     D.5处5.张雷用10mm厚的钢板加工该零件时，下列加工工艺及其工具的选择正确的是A.用圆锉加工该零件外轮廓各处圆弧B.加工零件底部的燕尾槽时可用钢丝锯完成锯割C.正常锯割时，应该用拇指顶住锯条，防止锯条滑移D.在平口钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔6.如图所示为某平行钳口夹钳，握紧手柄，活动钳头竖直下移夹紧物体，整个过程中钳口保持平行。各构件采用销轴连接，其中销轴a连接连杆2与连杆3，销轴b连接连杆2与活动钳头，销轴c连接连杆2与活动手柄。在夹紧物体后，下列构件主要受力形式的分析中正确的是A.活动手柄受压、连杆1受拉     B.活动手柄受压、连杆1受压C.活动手柄弯曲、连杆1受拉     D.活动手柄弯曲、连杆1受压7.如图所示是某医院疫情期间患者就诊流程图，下列关于该流程的分析中正确的是A.普通患者进入门诊大厅就诊与进入预检分诊台就诊是并行环节B.普通患者体温检测过高时需要进入发热门诊就诊C.发热患者最终进入发热门诊就诊D.体温正常但有呼吸道症状或流行病学史的患者进入门诊大厅就诊如图所示是某饮料罐封流水线。饮料瓶在传送带的作用下通过卸瓶机卸载到洗瓶机清洗，干净的瓶子经过空瓶检查台检查瓶子是否合格，不合格的进行废品处理。合格的空瓶经由空瓶加温器蒸发水分与消毒，罐装器灌装饮料，加盖机加盖、封盖机密封瓶盖，再通过检液装置检测液位是否合格，不合格的产品进行废品处理，合格的产品进行装箱和封箱。请根据示意图及其描述完成第8-9题。8.从系统的角度分析，下列说法中不合理的是A.洗瓶机需要定期停机清洗和消毒，体现了系统的动态性B.传送带故障会导致饮料灌封流水线停转，体现了系统的整体性C.设计该系统时，既要考虑饮料的生产速度，又要尽可能减少废品的数量，体现了系统分析的整体性原则D.传送带的运行速度需要匹配各装置的运行参数，体现了系统的相关性9.检液分流是整个生产过程中非常重要的环节。在检液装置中，摄像头获取每个饮料瓶的图像信息，经解码处理后发送给PLC，PLC根据图像信息判断液位是否合格，并将结果发送给分流装置，合格产品送至装箱机传送带，不合格的产品进行废品处理。下列对检液分流控制系统的分析正确的是A.控制方式是闭环控制     B.输入量是饮料瓶C.控制器是分流装置       D.饮料瓶身瑕疵或污渍不是干扰因素10.下列元器件中电路符号和功能描述均正确的是A.单向导电的作用     B.通断电路的作用     C.检测湿度的作用     D.充放电的作用11.如图所示为水箱水温控制电路。其中Rt为负温度系数热敏电阻，IC是电压比较器，当输入电压V+>V-时，输出高电平；当输入电压V+<V-时，输出低电平。当温度低于25℃时，加热器开始加热；当温度达到35℃，停止加热。若想改变水温控制范围为28C-32℃。下列调节措施中快速、合理的是A.先调大Rp1，再调小Rp2     B.先调小Rp1，再调大Rp2C.先调大Rp2，再调小Rp1     D.先调小Rp2，再调大Rp112.如图所示为张雷设计的光控路灯实验电路，V1、V2均为硅管，V3导通电压为1.8V，测试时发现外界光线强度低于设定值时V3不亮，已知所有元器件都未损坏，以下分析中中不正确的是A.若要更暗时才亮灯，可调大Rp1       B.若测得b点电位约为0V，则可能是Rp1虚焊C.深夜最暗时，V2处于饱和导通状态    D.若测得a点电位约为1V，则可能是R1虚焊13.如图所示是某温室水雾降温控制电路，Rt为负温度系数型热敏电阻。当温室内温度高于设定值且地面干燥时启动电磁阀喷水雾降温。NC引脚为芯片中无内部电路连接的引脚，下列芯片选择及连线方案中最合理的是二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)14.如图a所示是张雷正在用千斤顶举升汽车换轮胎，千斤顶可以利用较小的力顶起重物，其工作原理如图b所示。手柄下压时汽车被顶起，手柄上提时汽车不下降，重复下压与上提即可将汽车不断举升。请完成以下任务：(1)图b管道中虚线框①、②处应分别使用下列单向导流组件(示意图)中的             与             (在下列选项中选择合适的选项，将序号填入“             ”处)；(2)图b所示装置不能实现汽车下降功能，为了解决该问题，下列优化方案中合理的是             (在下列选项中选择合适的一项，将序号填入“             ”处)；(3)张雷在使用过程中发现下压手柄时所需的力偏大，于是决定买一款下压更轻松的千斤顶。则新千斤顶相对于在用千金顶，可能具备的特征有             、             (在下列选项中选择合适的选项，将序号填入“             ”处)。A.油缸1直径更小；     B.油缸1直径更大；C.油缸2直径更小；     D.油缸2直径更大；(4)千斤顶手柄与套筒在操作时需要具备一定的紧固能力防止脱离，不用时需要方便将手柄从套筒中拆下。以下设计方案中最合理的是            (在下列选项中选择合适的选项，将序号填入“            ”处)。15.张雷在学校组织的志愿者活动中，发现偏远山村的村民靠人力推动石碾研磨农作物(如图a所示)，非常辛苦。于是他想改造村民家的石碾，用减速电机通过传动装置驱动石碾滚动(如图b所示)。已知减速电机转轴和石碾转轴头部为15mm的方形接头(如图c所示)，石碾转轴方形接头距离地面500mm，减速电机转轴距地面100mm。请你帮助张雷设计该传动装置，设计要求如下：①用固定在地面上的减速电机驱动石碾滚动；②能牢固连接减速电机转轴与石碾驱动转轴；③材料自选。请完成以下任务：(1)张雷发现问题的途径是            (在A.观察日常生活；B.收集和分析信息；C.技术研究和技术试验中选择合适的选项，将序号填入“            ”处)；(2)设计该装置时，下列因素中可以不考虑的是        的(在A.方形接头的尺寸；B.碾盘的尺寸：C.石碾转轴方形接头与地面的距离中选择合适的选项，将序号填入“        ”处)；(3)画出传动装置的设计草图，必要时可用文字说明；(4)在设计草图上标注主要尺寸；(5)制作完毕后，对传动装置进行了以下试验，其中不合理的是            (选择合适的选项，将序号填入“            ”处)；A.传动装置是否能牢固连接减速电机转轴与石碾驱动转轴；B.启动减速电机，观察能否驱动石碾转动；C.在石碾台面铺上一定农作物，启动电机，观察石碾是否能够正常滚动；D.石碾正常滚动时，观察台面上的农作物是能否被研磨成粉。16.请补全三视图中所缺的三条图线(超过三条图线倒扣分)。17.如图a所示为稻田养鱼示意图，为了确保水温适宜，当稻田水温高于设定值时先打开闸门1放水，放至低水位线以下时关闭闸门2使水渠水位升高并灌入稻田，当水位达到高水位线时关闭闸门1，同时打开闸门2。已知Rt为负温度系数热敏电阻，放置在鱼沟处，用以检测稻田水温。电机M1、M2分别控制闸门1、2，电流从“+”流向“-”时正转，驱动闸门吊索打开闸门，反之则反转关闭闸门。请回答以下问题。(1)为了保证开关闸门1、2到一定位置时电机自动断电，张雷在电路中设置了常闭型限位开关S1、S2、S3、S4，闸门2在开闸与关闸过程中将断开的限位开关分别是          (在A.S3、S4；B.S4、S3中选择合适的选项，将序号填入“            ”处)；(2)图c虚线框中电路为电机M2控制电路，当闸门1打开放水使水位低于探头b时，与后续闸门2关闭后灌水使水位高于探头b时这两种情况下X3处电平分别为            (在A.低电平、低电平；B.高电平、高电平；C.低电平、高电平；D.高电平、低电平中选择合适的选项，将序号填入“            ”处)；(3)请你用一块四2输入与非门集成电路在虚线框中继续设计电机M1控制电路(只需画出所设计的部分的电路图，用逻辑门符号表达即可)(4)张雷测试电路功能时发现：一次换水结束后，每当水从溢水管道中流走使稻田水位低于探头c时就会再次换水。于是他决定利用继电器J1或J2的第三组触点来进行改进。请你在虛线框中选择合适的继电器触点和接线端子进行连线，解决该问题。
