力学作图题----甘肃省各地2021-2022学年八年级下学期物理期末试题分类选编
展开
这是一份力学作图题----甘肃省各地2021-2022学年八年级下学期物理期末试题分类选编,共16页。

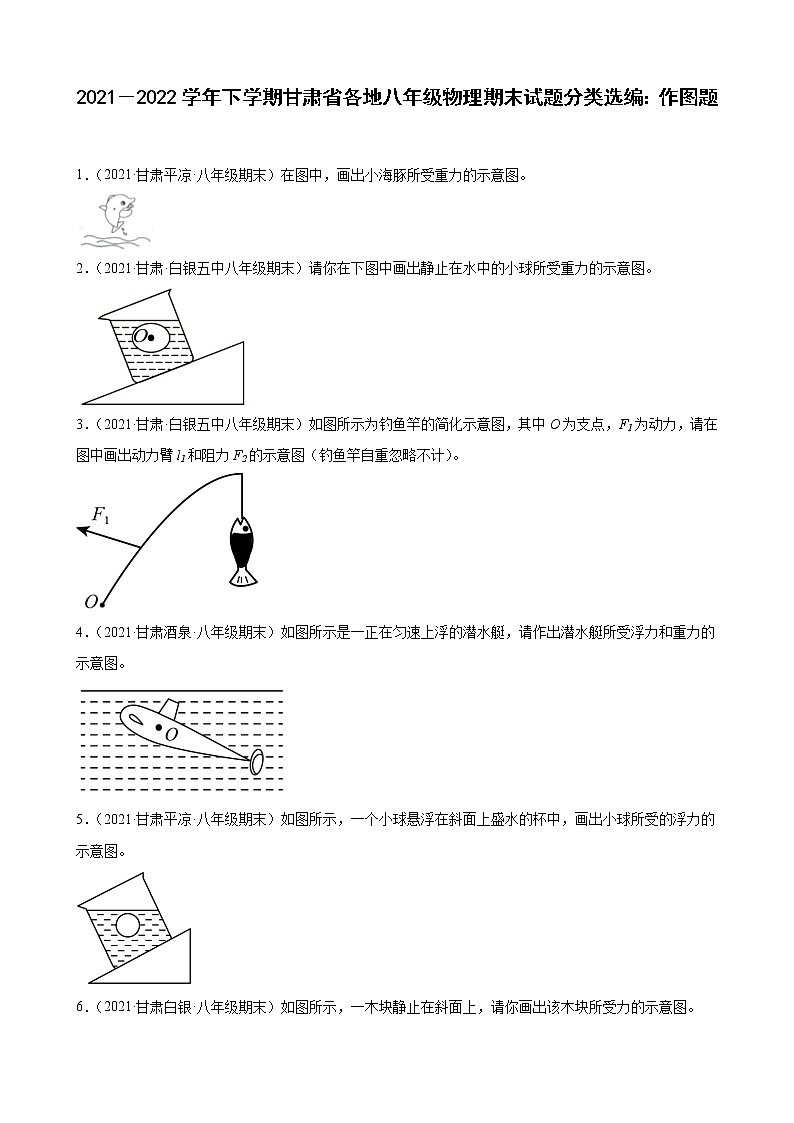

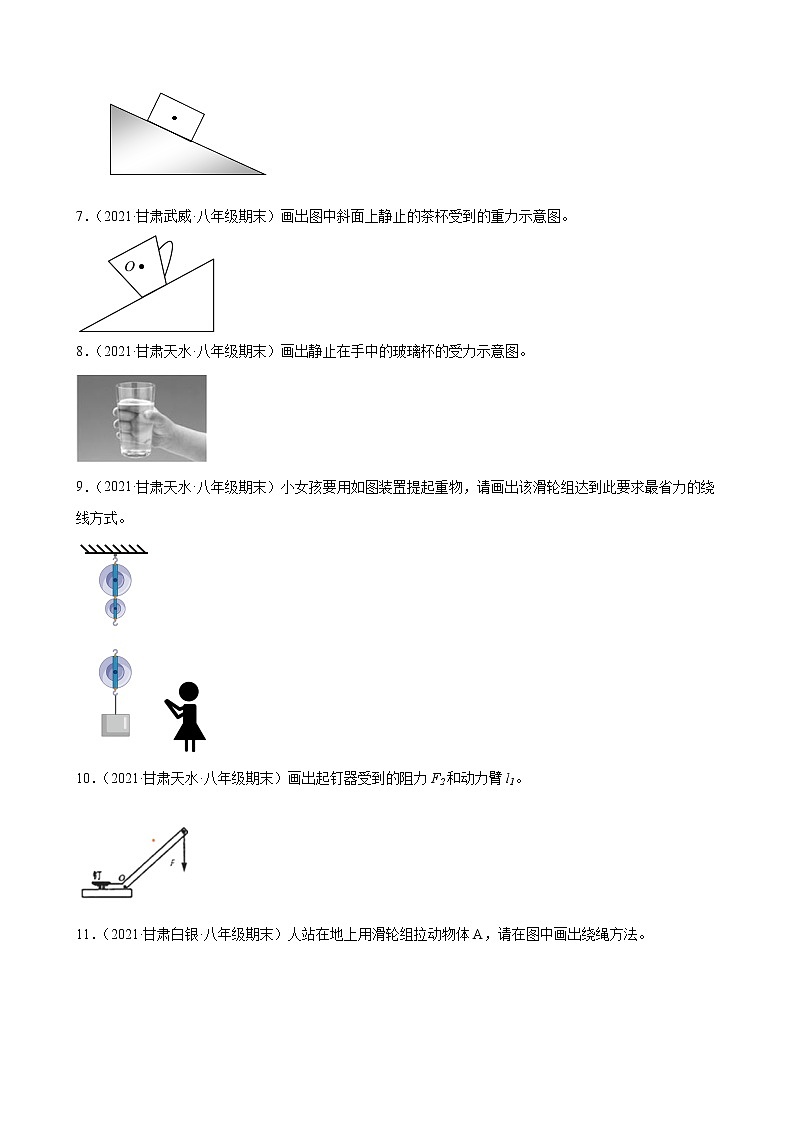

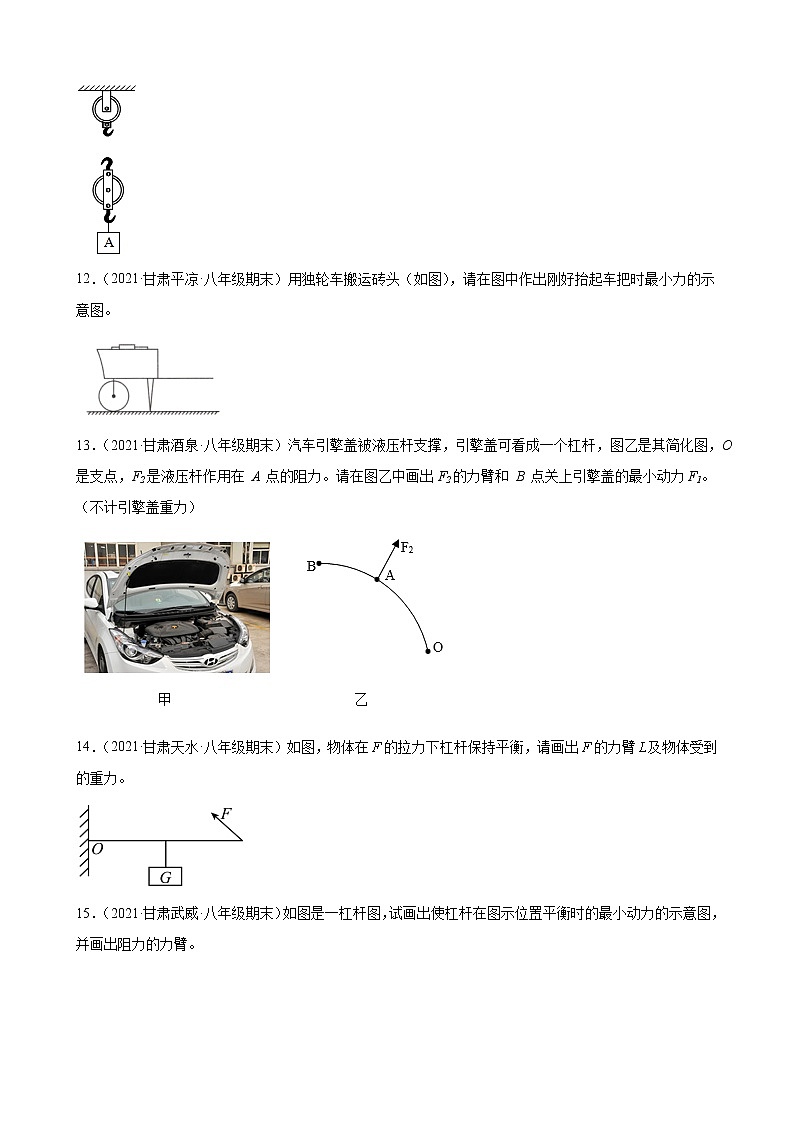

2021-2022学年下学期甘肃省各地八年级物理期末试题分类选编:作图题 1.(2021·甘肃平凉·八年级期末)在图中,画出小海豚所受重力的示意图。2.(2021·甘肃·白银五中八年级期末)请你在下图中画出静止在水中的小球所受重力的示意图。3.(2021·甘肃·白银五中八年级期末)如图所示为钓鱼竿的简化示意图,其中O为支点,F1为动力,请在图中画出动力臂l1和阻力F2的示意图(钓鱼竿自重忽略不计)。4.(2021·甘肃酒泉·八年级期末)如图所示是一正在匀速上浮的潜水艇,请作出潜水艇所受浮力和重力的示意图。5.(2021·甘肃平凉·八年级期末)如图所示,一个小球悬浮在斜面上盛水的杯中,画出小球所受的浮力的示意图。6.(2021·甘肃白银·八年级期末)如图所示,一木块静止在斜面上,请你画出该木块所受力的示意图。7.(2021·甘肃武威·八年级期末)画出图中斜面上静止的茶杯受到的重力示意图。8.(2021·甘肃天水·八年级期末)画出静止在手中的玻璃杯的受力示意图。9.(2021·甘肃天水·八年级期末)小女孩要用如图装置提起重物,请画出该滑轮组达到此要求最省力的绕线方式。10.(2021·甘肃天水·八年级期末)画出起钉器受到的阻力F2和动力臂l1。11.(2021·甘肃白银·八年级期末)人站在地上用滑轮组拉动物体A,请在图中画出绕绳方法。12.(2021·甘肃平凉·八年级期末)用独轮车搬运砖头(如图),请在图中作出刚好抬起车把时最小力的示意图。13.(2021·甘肃酒泉·八年级期末)汽车引擎盖被液压杆支撑,引擎盖可看成一个杠杆,图乙是其简化图,O是支点,F2是液压杆作用在 A 点的阻力。请在图乙中画出F2的力臂和 B 点关上引擎盖的最小动力F1。(不计引擎盖重力)14.(2021·甘肃天水·八年级期末)如图,物体在的拉力下杠杆保持平衡,请画出的力臂及物体受到的重力。15.(2021·甘肃武威·八年级期末)如图是一杠杆图,试画出使杠杆在图示位置平衡时的最小动力的示意图,并画出阻力的力臂。16.(2021·甘肃武威·八年级期末)组装如图所示的滑轮组,画出滑轮组的绕线,使绳子自由端最省力。( )17.(2021·甘肃陇南·八年级期末)如图所示,小明用羊角锤拔铁钉,请画出在A点施加最小动力F的示意图及其力臂l.( )18.(2021·甘肃·白银五中八年级期末)如图所示,在跳台滑雪比赛中,运动员在空中滑翔时所受重力的示意图正确的是______。(选填“甲”或“乙”)19.(2021·甘肃陇南·八年级期末)请画出漂浮在水面上的木块的受力示意图.20.(2021·甘肃兰州·八年级期末)如图一个小球漂浮在水面上,请在图中画出小球受力的示意图。( )21.(2021·甘肃天水·八年级期末)如图甲所示是一个压核桃钳子,其中OAB 可以看成是一个杠杆,其简化示意图如图乙所示,O 点是支点,A 点是阻力的作用点,B 点是动力的作用点。请在乙图中画出压核桃时,作用在A 点的阻力F2的阻力臂l2,以及作用在B 点的最小动力F1和动力臂l1。22.(2021·甘肃兰州·八年级期末)图中,请画出FA的力臂l,并在B端画出使杠杆平衡的最小力FB。23.(2021·甘肃兰州·八年级期末)一个工人站在地面上,使用如图所示的滑轮组将重物从地面提升到楼顶,要求绳子的自由端要向下拉,请你用笔画线代替绳子,画出滑轮组最省力的绕绳方法.( )
参考答案:1.【解析】小海豚所受重力的方向竖直向下,过重心向下作一带箭头的线段,标上重力G,如图所示:。2.【解析】重力方向竖直向下,作用点在球心,则作图如下3.【解析】动力臂是支点到动力的垂直距离,阻力是鱼对杠杆向下的拉力,如下图所示:4.【解析】潜水艇正在匀速上浮,说明潜水艇处于平衡状态,受浮力和重力这一对平衡力的作用。从重心O处画出一条竖直向上的箭头标出F浮,从重心O处画一条同样长度的竖直向下的箭头标出G,如图所示:5.【解析】浮力的方向是竖直向上的,作用点在物体的重心,从重心作竖直向上的有向线段,并标上F浮,即为浮力的示意图,如图:6.【解析】过重心作竖直向下的重力,过重心作沿斜面向上的摩擦力,过重心作垂直于斜面向上的支持力。如图所示:7.【解析】重力的方向是竖直向下的,从茶杯的重心点沿竖直向下的方向画一条带箭头的线段表示重力,标出重力符号,如图所示。8.【解析】以水杯为研究对象,水杯在竖直方向上受重力和手对它的摩擦力,在这两个力的作用下保持静止,所以重力与摩擦力是一对平衡力,大小相等。重力方向竖直向下,所以摩擦力方向竖直向上。9.【解析】要使滑轮组最省力,需要承担物重的绳子段数最多,所以要从动滑轮绕起。如图所示:10.【解析】由图可知,杠杆的支点在O点,从支点O作垂直于F作用线的垂线段,即是动力臂l1,阻力的作用点在锤子与钉帽的接触点上,从阻力的作用点作竖直向下的力,即为阻力F2,如图所示:11.【解析】站在地上拉动滑轮,绳子自由端受到的拉力方向应该是向下的,如下图所示12.【解析】抬起车把时是以车轮中心为支点的杠杆,抬起车把动力臂最大时动力最小,如图从支点到车把最外端的线段最长,则应以它为最大动力臂,且过车把最外端与它垂直向上时动力最小,如图所示:13.【解析】由杠杆平衡条件知道,在阻力和阻力臂不变的情况下,要使动力最小,动力臂需最长,连接OB两点,OB即为最长的动力臂L1,动力垂直于动力臂,方向斜向下;阻力臂为支点到阻力作用线的距离,先反向延长F2,再由O点作F2作用线的垂线即为阻力臂L2,如下图:14.【解析】力臂是支点到力的作用线的距离;重力的始终竖直向下,作用点在物体的重心上。由图知为支点,延长的作用线,从支点向的作用线作垂线,垂线段即为的力臂;物体的重力作用点作用在重心,方向竖直向下;如图所示:15.【解析】连接OA就是最长的动力臂,根据杠杆平衡的条件,要使杠杆平衡动力方向向上,据此可画出最小的动力;阻力作用在B点沿绳方向向下,OB为阻力臂,如图所示:16.【解析】该滑轮组由一个定滑轮和一个动滑轮组成,当承担物重的绳子股数为3时最省力,画出滑轮组的绕线图如图所示:17.如下图所示【解析】最小的力应是力臂最大时,最大的力臂是支点到力的作用线的距离,连接支点与力的作用点,然后通过力的作用点作力的臂的垂线,就是动力的方向,如上图所示.18.乙【解析】重力方向是竖直向下的,作用点在运动员的重心上,甲图中重力的方向和作用点是错误的,乙图正确。19.如下图所示【解析】漂浮在水面上的木块,处于平衡状态,受到重力和浮力作用,而且是一对平衡力;重力从重心竖直向下画,浮力从重心竖直向上画,标出符号G和F浮,注意两条线段的长度相等,如上图所示.20.【解析】小球处于漂浮状态,受浮力和重力的作用,浮力和重力是一对平衡力,具体画法如下: 。21.【解析】作用在A 点的阻力F2是核桃对杠杆的向上的支持力,阻力臂l2是将F2反向延长,过O点作F2的垂线,l2即为所求阻力臂;作用在B 点有最小动力F1,对应最大动力臂为连接支点和B点,动力臂l1即为所求,再过B点,作OB的垂线,根据杠杆平衡条件,动力F1的方向垂直OB向下,如图所示:22.【解析】从支点O向FA的作用线作垂线,垂线段的长度为FA的力臂l;根据杠杆平衡条件,动力臂越长越省力,力的作用点确定,从支点到动力作用点的距离便为最长的力臂;图中O为支点,要使杠杆平衡且动力最小,就应该让力F作用在B点,OB为最长的力臂,则力F应与OB垂直且向下。如图所示23.【解析】要求绳子的自由端要向下拉,且要使滑轮组最省力,则承担物重的绳子段数最多,应该从动滑轮绕起,依次绕过各个滑轮,三段绳子承重,如图:
