物理八年级上册第2节 生活中的透镜练习题

这是一份物理八年级上册第2节 生活中的透镜练习题，共4页。试卷主要包含了选择，填空，作图等内容，欢迎下载使用。

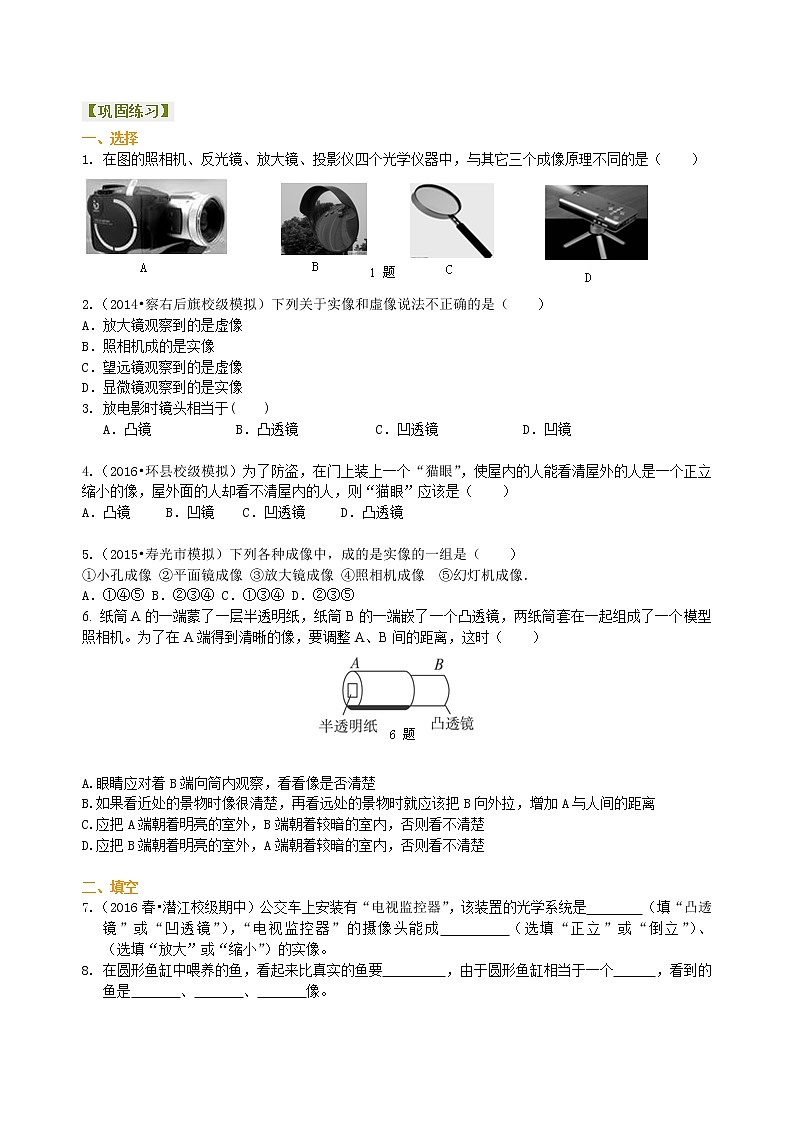

【巩固练习】一、选择1. 在图的照相机、反光镜、放大镜、投影仪四个光学仪器中，与其它三个成像原理不同的是（　　）2.（2014•察右后旗校级模拟）下列关于实像和虚像说法不正确的是（　　）A．放大镜观察到的是虚像 B．照相机成的是实像 C．望远镜观察到的是虚像 D．显微镜观察到的是实像 3. 放电影时镜头相当于(    )   A．凸镜            B．凸透镜           C．凹透镜            D．凹镜 4.（2016•环县校级模拟）为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（　　）A．凸镜     B．凹镜    C．凹透镜     D．凸透镜  5.（2015•寿光市模拟）下列各种成像中，成的是实像的一组是（　　）①小孔成像 ②平面镜成像 ③放大镜成像 ④照相机成像  ⑤幻灯机成像．A．①④⑤ B．②③④ C．①③④ D．②③⑤ 6. 纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。为了在A端得到清晰的像，要调整A、B间的距离，这时（    ） A.眼睛应对着B端向筒内观察，看看像是否清楚B.如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A与人间的距离C.应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚D.应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚 二、填空7.（2016春•潜江校级期中）公交车上安装有“电视监控器”，该装置的光学系统是        （填“凸透镜”或“凹透镜”），“电视监控器”的摄像头能成        （选填“正立”或“倒立”）、        （选填“放大”或“缩小”）的实像。8. 在圆形鱼缸中喂养的鱼，看起来比真实的鱼要         ，由于圆形鱼缸相当于一个      ，看到的鱼是       、       、       像。 9.（2016春•上饶校级月考）摄影师帮小明照了一个全身像后，再帮小明照一个半身像．在小明不动的情况下，相机应该        （“远离”或“靠近”）小明，同时相机暗箱       。（“伸长”或“缩短”）10. 如图所示是太阳光通过虚线框内某光学元件后将纸烧焦的现象，由此可知该元件是________，用到这一元件的光学器件有________(只举一例)。 11. 如图所示，鱼缸中只有一条小鱼，而眼睛从某点可以观察到两条，一条鱼的位置变浅，另一条鱼变大。前者是由于________形成的________像(填“虚”或“实”)；后者是由于鱼缸的________侧部分(填“左”或“右”)等效凸透镜而形成的________像(填“实”或“虚”)。12. 如右图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个凸透镜，为了使观众看到正立的像，幻灯片要      （填“正着”或“倒着”）插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成     像（填“实”或“虚”），在使用投影仪要使银幕上的像比原来大一些，应使投影仪         银幕，并调节镜头使镜头        投影片。（“远离”或“靠近”）13. 如图所示是透过装满水的玻璃瓶看纸上字的情景，看到的“原”字是正立、放大的________(填“实”或“虚”)像，这个玻璃瓶相当于________镜。 三、作图14.如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。15. 观察教室内的投影仪，在下图中画出光路示意图。【答案与解析】一、选择1.【答案】B【解析】照相机、放大镜、投影仪都是利用了凸透镜成像，都是光的折射成像；反光镜是凸面镜，它是由于光的反射成像。2.【答案】D【解析】A、放大镜成正立、放大的虚像，所以A说法正确；B、照相机成倒立、缩小的实像，所以B说法正确；C、望远镜首先通过物镜成倒立缩小的实像，然后通过目镜成正立放大的虚像；故C正确；D、显微镜首先通过物镜成倒立放大的实像，然后通过目镜成正立放大的虚像．故D错误；故选D。3.【答案】B  4.【答案】C【解析】（1）凹透镜的焦距极短，它将室外的人或物成一缩小的正立虚像，此像正好落在目镜（凸透镜）焦点之内，此时的目镜起着放大镜的作用，最后得到一个较为放大的正立虚像；（2）人从外向内看时，此时的门镜相当于一个凹透镜，凹透镜对光线有发散的作用，所以看不到屋内成像情况，故选C。5.【答案】A【解析】①小孔成像是光沿直线传播形成的实像；②平面镜成像是正立等大的虚像；③放大镜成像是正立、放大的虚像，④照相机成像是倒立、缩小的实像；⑤幻灯机成像是成倒立、放大的实像；综上分析，成的是实像的一组是①④⑤。故选A。6.【答案】D【解析】模型照相机中B处为凸透镜,A处的半透明纸就相当于真实照相机的底片，在半透明纸上所看到的就是凸透镜前方的景物通过凸透镜所生成的像。显然应该对着A端向筒内观察；在实际照相中，要拍远处的物体时，镜头缩回去一些，因此为使远处物体的像能清楚地成在透明纸上，显然应将透明纸向透镜靠拢一些，相当于缩小镜头与底片的距离，因此选项B错误。为使半透明纸上得到的像更亮一些，要成像的物体就应该在明亮的地方，所以应该把模型照相机的B朝着室外面而不是朝着较暗的室内。二、填空7.【答案】凸透镜；倒立；缩小【解析】电视监控图象能显示在屏幕上，一定是实像．凸透镜能成实像，U＞2f 时，能得到倒立、缩小的实像，故答案为：凸透镜；倒立；缩小。8.【答案】大；凸透镜；正立；放大；虚9.【答案】靠近；伸长【解析】用照相机给某人拍完全身像以后，改为半身像，人头变大，像变大，减小物距，同时增大像距；所以要减小镜头与人之间的距离，增大镜头和底片之间的距离，即人离照相机近些，并将照相机的暗箱调长。故答案为：靠近；伸长。10.【答案】凸透镜；照相机(幻灯机或放大镜等)【解析】通过图示可知此元件能够让光透过，且将平行光会聚于一点，故此元件为凸透镜，其应用有放大镜、照相机、幻灯机、投影仪等。11.【答案】光的折射；虚；右；虚【解析】由于鱼反射到水面的光线经折射后进入空气到达人眼，而人眼看物体认为光是沿直线传播的，人眼就在鱼缸的上方看到变浅了的鱼的虚像：由图可知，由于鱼缸和水组成一个凸透镜，对于鱼来讲右侧的鱼缸和水相当于一个放大镜，人看到的是放大的虚像。12.【答案】倒着；实；远离；靠近．【解析】幻灯机的镜头是一个凸透镜，成的是一个倒立放大的实像。所以为了使观众看到正立的像，幻灯片要倒着放。使用投影仪要使银幕上的像比原来大一些，应使投影仪远离银幕，并调节镜头使镜头靠近投影片，这样屏幕上才能呈现清晰的像。13.【答案】虚；放大【解析】装满水的瓶子可看成是一个凸透镜，用它来看报纸上的字，看到的是放大的、正立的虚像，这就是放大镜的原理。三、作图14.【答案与解析】图示的是一凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴，如下图所示：15.【答案】
