初中物理人教版九年级全册第5节 串、并联电路中电流的规律同步达标检测题

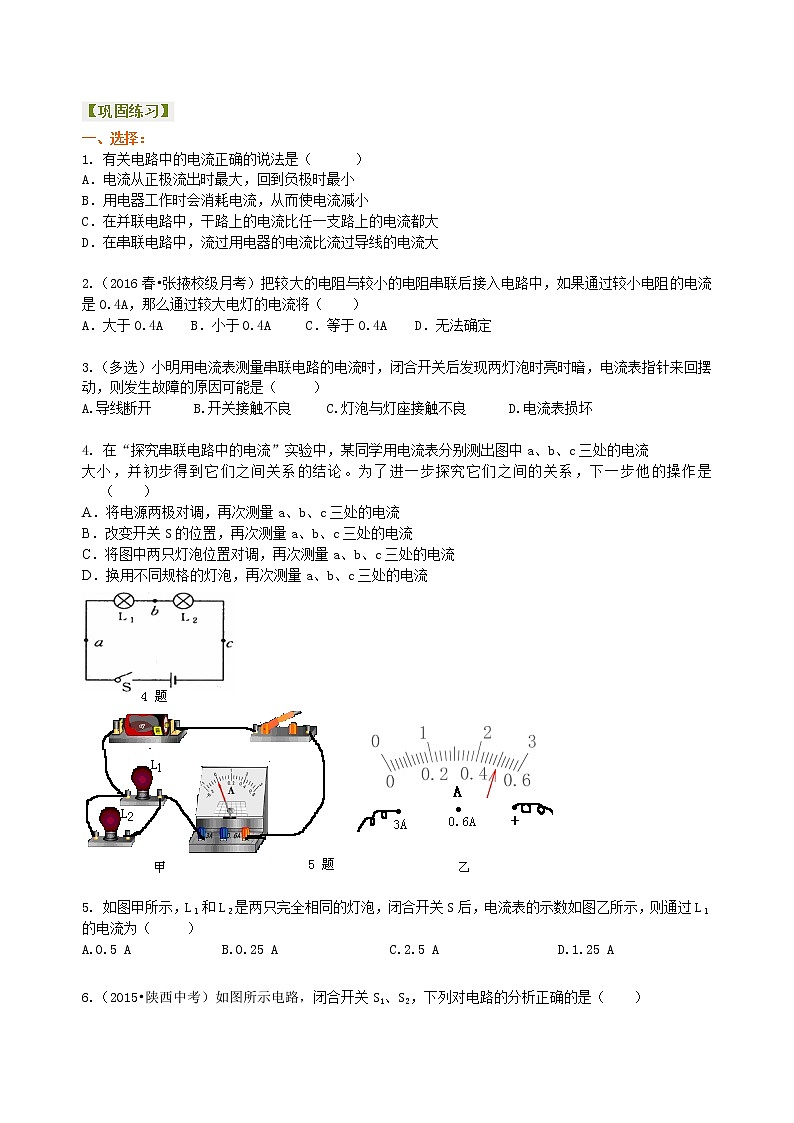

【巩固练习】

一、选择：

1. 有关电路中的电流正确的说法是（      ）　　　　
A．电流从正极流出时最大，回到负极时最小

B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大

2.（2016春•张掖校级月考）把较大的电阻与较小的电阻串联后接入电路中，如果通过较小电阻的电流是0.4A，那么通过较大电灯的电流将（　　）

A．大于0.4A    B．小于0.4A     C．等于0.4A    D．无法确定

3.（多选）小明用电流表测量串联电路的电流时，闭合开关后发现两灯泡时亮时暗，电流表指针来回摆动，则发生故障的原因可能是（     ）

A.导线断开      B.开关接触不良     C.灯泡与灯座接触不良      D.电流表损坏

4. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流

大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（    ）

A．将电源两极对调，再次测量a、b、c三处的电流

B．改变开关S的位置，再次测量a、b、c三处的电流

C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流

D．换用不同规格的灯泡，再次测量a、b、c三处的电流

5. 如图甲所示，L１和L２是两只完全相同的灯泡，闭合开关S后，电流表的示数如图乙所示，则通过L１的电流为（     ）

A.0.5 A    B.0.25 A    C.2.5 A     D.1.25 A

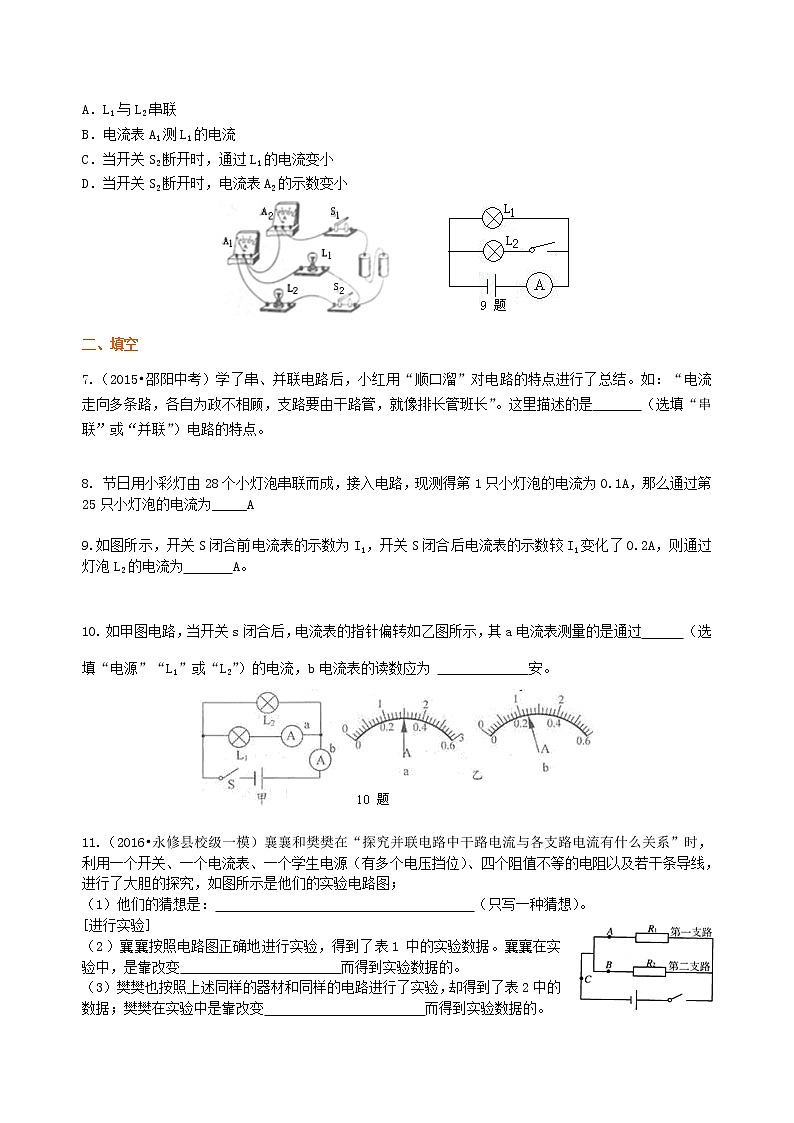

6.（2015•陕西中考）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）

A．L1与L2串联

B．电流表A1测L1的电流

C．当开关S2断开时，通过L1的电流变小

D．当开关S2断开时，电流表A2的示数变小

二、填空

7.（2015•邵阳中考）学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是       （选填“串联”或“并联”）电路的特点。

8. 节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A

9.如图所示，开关S闭合前电流表的示数为I1，开关S闭合后电流表的示数较I1变化了0.2A，则通过灯泡L2的电流为       A。

10. 如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其a电流表测量的是通过      （选填“电源”“L1”或“L2”）的电流，b电流表的读数应为              安。

1.2

11.（2016•永修县校级一模）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆的探究，如图所示是他们的实验电路图；

（1）他们的猜想是：　                   　　            （只写一种猜想）。

[进行实验]

（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠改变　                   　而得到实验数据的。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据；樊樊在实验中是靠改变　                   　而得到实验数据的。

[分析论证]

（4）从表l、表2中的实验数据可以看出，并联电路电流的规律是：　                   　　    。

12. 某同学家有一台工作电流为700毫安的电冰箱，一台彩色电视机的工作电流为380毫安，一个热水器工作时的电流为2.5安，当这三个用电器同时工作时，电路中的电流强度是         A。

三、综合应用

13. 【高清课堂：《电流》】电流表分别测通过谁的电流呢？

14. 小林用下图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
　　⑴在右侧虚线框中，画出小欢所设计的实验电路图。
　　　　　　　　　　　
　　⑵根据实验现象简要说明小林的解释是错误的。


15.（2015•江都市二模）“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示。

 （1）闭合开关S后，发现灯L1发光，L2不发光。同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小。以上猜想中正确有　     　（填序号）。

（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把　    　接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是　            　。

（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该　                   　。

（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是　    　

A．IA＞IB＞IC                B．IA＜IB＜IC

C．UAB=UBC=UAC            D．UAC=UAB+UBC

（5）为了使结论更有普遍性，可采用的方法是：　   　。

A、换用不同规格灯泡多次实验，          B、改变电源电压多次实验。

【答案与解析】

一、选择

1.【答案】C

【解析】串联电路中电流处处相等，并联电路中干路电路等于各支路电流之和。所以答案C正确。

2.【答案】C

【解析】因为串联电路中电流处处相等，因此通过较大电灯的电流与通过较小电阻的电流相等，所以通过较大电灯的电流也是0.4A，故选C。

3.【答案】BC

【解析】如果是断路灯泡不亮，所以A、D错误；灯泡时亮时灭电路接触不亮，可能是开关接触不亮，也可能是灯泡与插座接触不亮，所以BC正确。

4.【答案】D

【解析】在探究串联电路中电流规律的过程中，为了避免使用存在偶然性，使实验结论具有普遍性，要选用不同规格的灯泡重复测量三次以上。所以D选项正确。

5.【答案】D

【解析】规格相同的两个灯泡并联时，通过两灯的电流也相同。电流表测量的是干路电流2.5A，每一条支路的电流是1.25A。

6.【答案】D

【解析】当开关S1、S2闭合时，灯泡L1与灯泡L2并联，电流表A1测量通过灯泡L1的电流，电流表A2测量的是干路电流，因此选项A、B都错。当开关S2断开时，只有灯泡L1连入电路，电流表A2测量电路中的电流，根据并联电路特点可知，各支路互不影响，所以通过灯泡L1的电流不发生变化。又根据并联电路电流特点可知，并联电路干路电流等于各支路电流之和，当开关S2断开时，电流表A2的示数变小，故选项D正确。

二、填空

7.【答案】并联

8.【答案】0.1A

【解析】串联电路中，电流处处相等，所以通过每一个小灯泡的电流都是0.1A。

9.【答案】0.2A

【解析】L1和L2并联，开关S闭合前电流表测量L1的电流，S闭合后，电流表测L1和L2的总电流，而L1在开关闭合前后通过的电流不变，所以电流表示数变化值即为通过L2的电流。

10.【答案】L1；1.2A

【解析】由电路图可知此电路为并联电路，电流表a串联在L1的支路中，测量L1的电流；电流表b串联在干路中，测量干路电流，因并联电路的干路电流要大于支路电流，根据乙图中两表的偏转程度，推知电流表b的使用量程应是0-3A，分度值是0.1A，读数为1.2A。

11.【答案】（1）干路电流等于各支路电流之和；（2）电阻R1；（3）电源电压；（4）干路电流等于各支路电流之和。

【解析】（1）可以猜想：干路电流等于各支路电流之和；（2）由表一实验数据可知，只有B处电流发生改变，则在实验过程中，只靠改变电阻R1而得到实验数据；（3）由表二实验数据可知，A、B量程电流均发生变化，两处电流的比值保持不变，则实验是通过改变电源电压得到的实验数据；（4）由表中实验数据可知，干路电流等于各支路电流之和；故答案为：（1）干路电流等于各支路电流之和；（2）电阻R1；（3）电源电压；（4）干路电流等于各支路电流之和。

12.【答案】3.58A

【解析】家庭电路的用电器都是并联的，根据并联电路电流规律，总电流等于各支路电流之和，所以，三个用电器同时工作时的总电流是通过三个用电器的电流之和3.58A。

三、综合应用

13.【答案】A1测量L1、L2、L3的电流；A2测量L2、L3 ；A3测量L1、L2

14.【答案】电路图如图所示。根据电路图连接好电路，开关闭合，观察两个灯泡的亮度，发现L1和L2的亮度与小林的实验结果相同，但此时电流先经过L2再经过L1，因此小林的结论是错误的。
　　　　　　　　　　　　　　　　　　　　　


15.【答案】（1）②；（2）电流表；电流表指针没有调零；（3）断开开关，电压表换用0﹣3V量程，然后再进行实验；（4）D；（5）A

【解析】（1）闭合开关S后，发现灯L1发光，L2不发光，说明电路中没有断路，L2不发光，说明是L2短路，故选②；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；（3）闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0~3V的量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故D正确，故选D；（5）为了得出普遍结论，应该换用不同规格的灯泡、改变电源电压，重复操作，进行多次实验，故选A。
