初中物理人教版九年级全册第十九章 生活用电综合与测试测试题

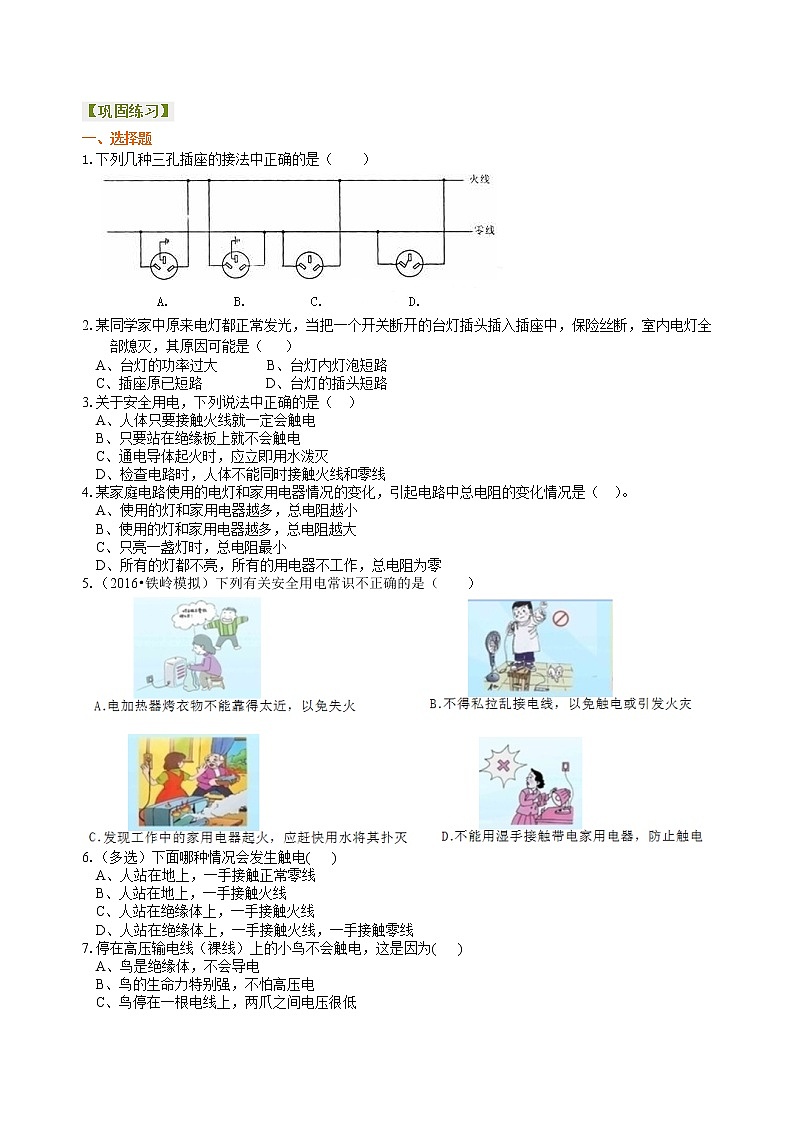

【巩固练习】

一、选择题

1.下列几种三孔插座的接法中正确的是（　　）


2.某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝断，室内电灯全部熄灭，其原因可能是（   ）

A、台灯的功率过大       B、台灯内灯泡短路

C、插座原已短路         D、台灯的插头短路

3.关于安全用电，下列说法中正确的是（  ）

A、人体只要接触火线就一定会触电

B、只要站在绝缘板上就不会触电

C、通电导体起火时，应立即用水泼灭

D、检查电路时，人体不能同时接触火线和零线

4.某家庭电路使用的电灯和家用电器情况的变化，引起电路中总电阻的变化情况是（  ）。

A、使用的灯和家用电器越多，总电阻越小

B、使用的灯和家用电器越多，总电阻越大

C、只亮一盏灯时，总电阻最小

D、所有的灯都不亮，所有的用电器不工作，总电阻为零

5.（2016•铁岭模拟）下列有关安全用电常识不正确的是（　　）


6.（多选）下面哪种情况会发生触电(   )

A、人站在地上，一手接触正常零线

B、人站在地上，一手接触火线

C、人站在绝缘体上，一手接触火线

D、人站在绝缘体上，一手接触火线，一手接触零线

7.停在高压输电线（裸线）上的小鸟不会触电，这是因为(   )

A、鸟是绝缘体，不会导电

B、鸟的生命力特别强，不怕高压电

C、鸟停在一根电线上，两爪之间电压很低

D、鸟必须用一只脚站在电线上，否者就能触电。

二、填空题

8.小明家买来的洗衣机上带的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头安在两孔插座上，洗衣机照样工作，但这样做在_____时，会造成触电事故。
9.在我国，家用照明电路电压为_______V；电饭煲是利用电流的_______工作的；把篮球用力投向篮筐，由于_______，篮球将继续运动。
10.（2015•长沙中考）在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚插头的接地脚应与用电器的         相连。如果电路出现故障，电工师傅一般会用试电笔进行检查，如图甲、乙两种使用方法中吗，正确的是        。

11.电热器的发热体是由电阻率____________、熔点____________的电热丝绕在绝缘材料上做成的。保险丝是用电阻率____________、熔点____________的铅锑合金做成的。
12.在家庭电路中，电流过大时，就会发生保险丝被____________或空气开关跳闸的现象。电流过大的原因有⑴电路发生短路；⑵用电器的____________。

三、综合题

13.（2015•通辽中考）请同学们将图连成符合安全用电原则的照明电路．


14.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体 电阻数据。如图所示，用电器R接在电压为220伏的电源上时，消耗电功率是1100瓦，电路中还有额定电流为10安的熔断丝（俗称保险丝）。

　　则：
　　⑴只有用电器R接入电路时，通过熔断丝的电流为多少？
　　⑵一个潮湿的人赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多？（上表电阻数据适用此人）并分析为什么熔丝不会断（即熔丝不能救人命）。

15.利用所学知识解决下列问题：
　　①家庭电路中的保险丝断了，能用铜丝或铁丝替代保险丝吗？为什么？
　　②把灯泡接入电路，灯泡和跟它相连的导线都要发热。灯泡热得发烫，导线的发热却察觉不出来。这是为什么？
　　③一个灯泡的灯丝断了，把断了的灯丝搭在一起，灯泡会更亮。怎样解释这个现象？

【答案与解析】

一、选择

1.【答案】A

2.【答案】D

【解析】保险丝断是因为电路中电流过大，台灯开关已断开，台灯未接入电路，台灯的功率的大小，灯泡是否短路，不是引起电流过大的原因，故排除A与B项，原来电灯正常发光，说明插座原来没有短路，故排除C项。 惟一可能的是插头短路，插入插座后引起家庭电路短路，故答案选D。

3.【答案】D

4.【答案】A

【解析】本题考查并联电路总电阻的特点，解题关键是知道关联电路的支路增多，总电阻减小，易错点是认为电阻增多，总电阻增大。

5.【答案】C

6.【答案】BD

【解析】人站地上接触零线时，零线和地之间没有电压，所以人不会触电，人站在绝缘体上，一手接触火线时，电路中人体和大地间是断路，因此也不会触电。人站在地上，一手接触火线或两手分接火线，零线，使电路构成通路，所以能发生触电。

7.【答案】C

【解析】小鸟和人一样也是导体，小鸟两爪站在同一根高压线上，且靠得很近，而导线电阻很小，相当于把小鸟两爪间短路，因而这两点间电压很小，几乎为零，所以小鸟不会触电。故选答案C。

二、填空

8.【答案】金属外壳与火线接通（漏电）

9.【答案】220；热效应；惯性

10.【答案】金属外壳；甲

11.【答案】大；高；大；低　　　
12.【答案】熔断；总功率过大

三、解答题

13.【答案】如图所示

【解析】（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。保险丝接火线。
（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。

14.【答案】⑴5A；⑵ 0.025A；没超过熔断丝的熔断电流

【解析】（1）；（2）。

15．【答案与解析】①不能，因为铜丝或铁丝的电阻率小，跟保险丝比，根据Q=I2Rt，在电流和时间相同时，产生的热量小得多；并且铜丝或铁丝的熔点高，不易熔化。所以，铜丝或铁丝在电流大的时候不能及时熔断电路，起不到保险的作用。
　　②通过灯泡和导线的电流和通电时间相同，灯泡的电阻比导线的要大得多，根据Q=I2Rt，灯泡上通电产生的热量就要大得多。
　　③灯丝搭上后连入电路的灯丝变短，电阻变小，而家庭电路电压不变，根据P=U2/R，电功率会变大，所以亮度变大。
