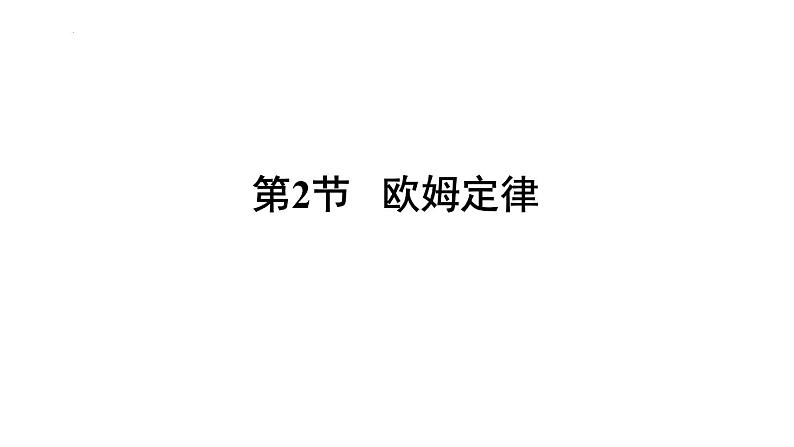

初中人教版第2节 欧姆定律习题ppt课件

这是一份初中人教版第2节 欧姆定律习题ppt课件，共26页。PPT课件主要包含了伏或V，安或A，欧或Ω，2电源电压，1电源电压等内容，欢迎下载使用。

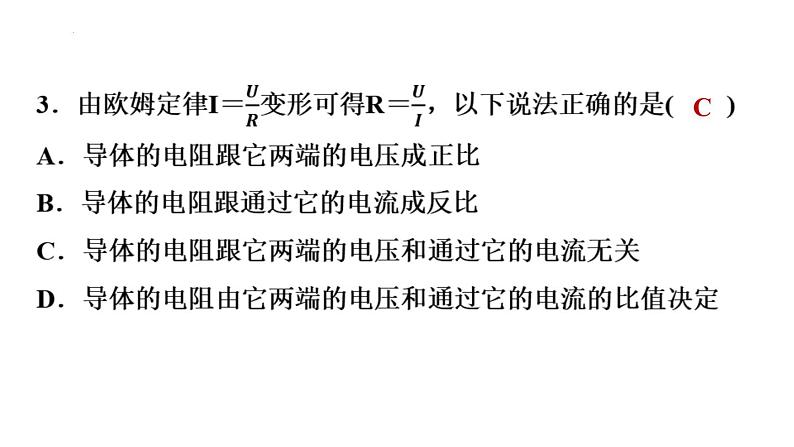

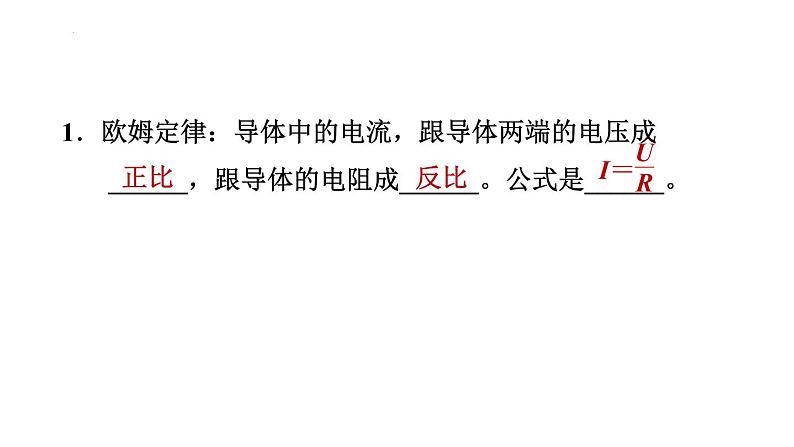

1．欧姆定律：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______。公式是______。

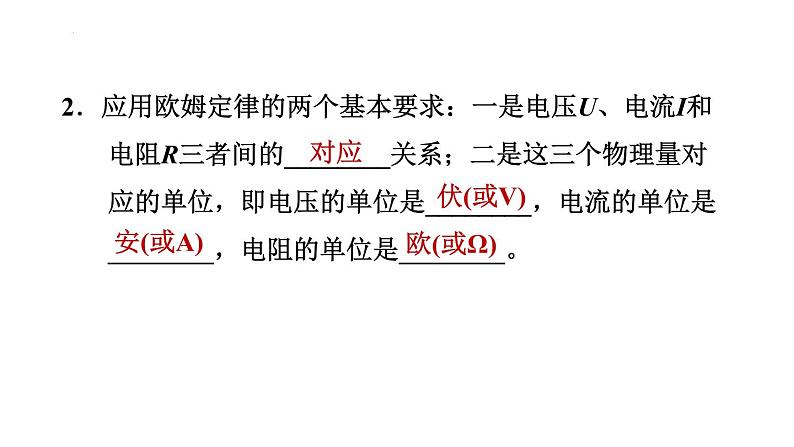

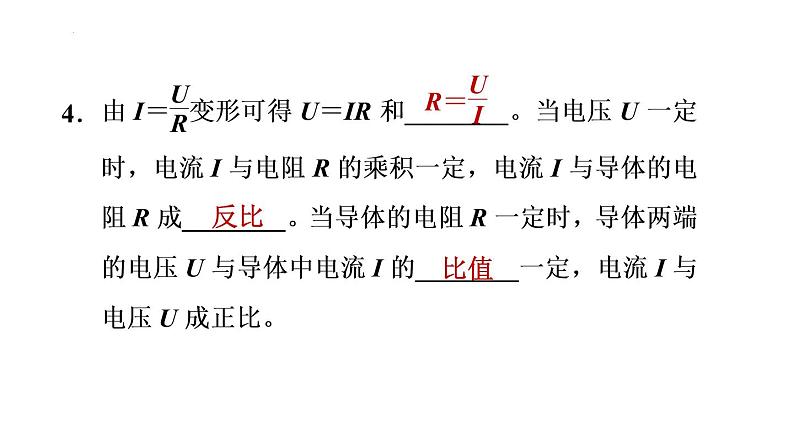

2．应用欧姆定律的两个基本要求：一是电压U、电流I和电阻R三者间的________关系；二是这三个物理量对应的单位，即电压的单位是________，电流的单位是________，电阻的单位是________。
5．如图所示，电源电压U＝10 V，定值电阻R＝20 Ω，闭合开关S，电压表的示数是6 V，通过小灯泡的电流是(　　)A．0.8 A 　　　B．0.5 AC．0.3 A 　　　D．0.2 A
6．如图是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为(　　)A．40 Ω B．30 Ω C．20 Ω D．10 Ω

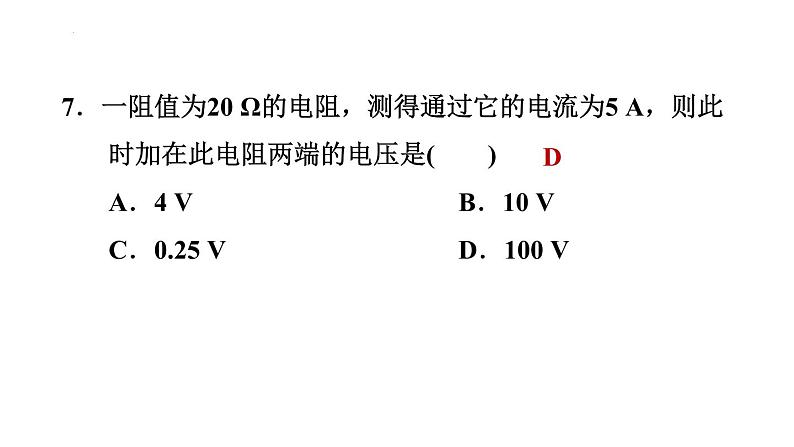

7．一阻值为20 Ω的电阻，测得通过它的电流为5 A，则此时加在此电阻两端的电压是(　　)A．4 V B．10 V C．0.25 V 　D．100 V
8．当某导体两端的电压为6 V时，通过它的电流为0.4 A；当该导体两端的电压为3 V时，通过它的电流为______A；当该导体两端的电压为0 V时，它的电阻为______Ω。
9．喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图(如图)。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关________时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4 A，则电热丝阻值为______Ω。
10．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20 Ω和30 Ω，只闭合开关S1时，电流表的示数为0.3 A。求：(1)电源电压。
解：只闭合开关S1，电路为电阻R1的简单电路，由欧姆定律可得电源电压U＝I1R1＝0.3 A×20 Ω＝6 V。
(2)S1、S2均闭合时，电流表的示数。
11．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I-­U图象。闭合开关S，电流表示数为0.3 A。
求： (1)电阻R的大小。
解：由电路图可知，电阻R和灯泡L串联，电流表测电路中的电流，串联电路中各处的电流相等，由图象可知，电流I＝0.3 A时，UL＝2 V，UR＝6 V，则电源电压U＝UL＋UR＝2 V＋6 V＝8 V。
12．如图所示的电路中，电阻R1的阻值为30 Ω，电阻R2的阻值为60 Ω，闭合开关S，电流表A1的示数为0.2A。求：
解：由电路图可知，闭合开关S，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流。
(2)电流表A的示数。
13．如图所示的电路中，电源电压保持不变，R1＝R2＝R3＝20 Ω，当S1、S2都断开，电流表示数是0.3 A，求：
(2)S1、S2都闭合时，电流表示数是多少？
14．在相距15 km的甲、乙两地之间有两条输电线，已知每1 m输电线的电阻为0.01 Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成图中电路进行检测，当电压表的示数为6 V时，电流表的示数为0.06 A。求：
