人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用习题课件ppt

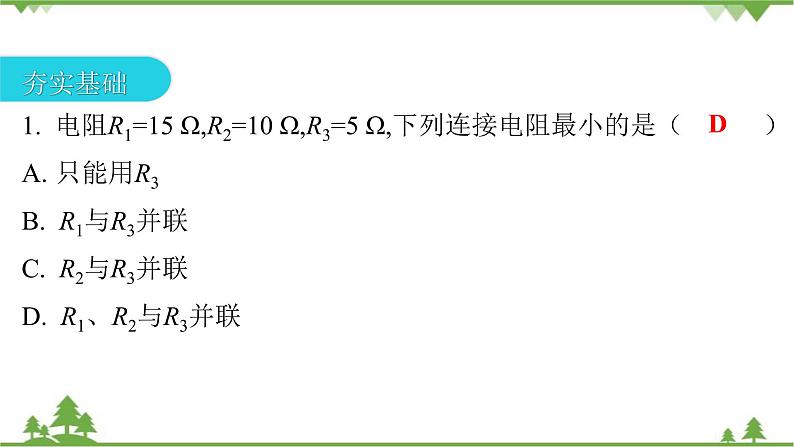

展开1. 电阻R1=15 Ω,R2=10 Ω,R3=5 Ω,下列连接电阻最小的是( )只能用R3B. R1与R3并联C. R2与R3并联D. R1、R2与R3并联

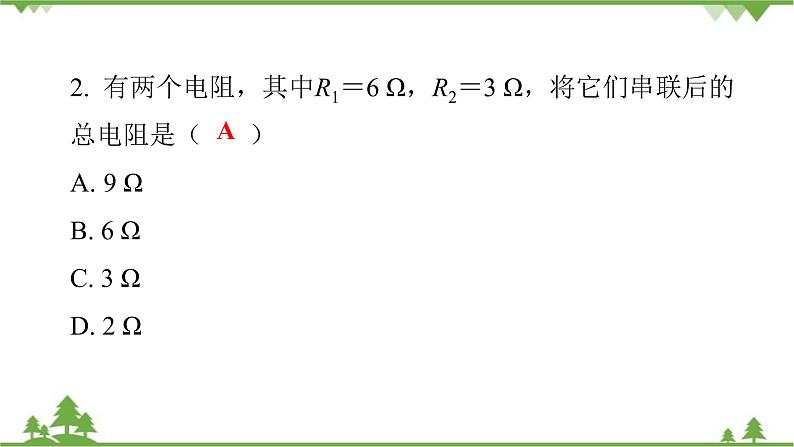

2. 有两个电阻,其中R1=6 Ω,R2=3 Ω,将它们串联后的总电阻是()9 ΩB. 6 ΩC. 3 ΩD. 2 Ω

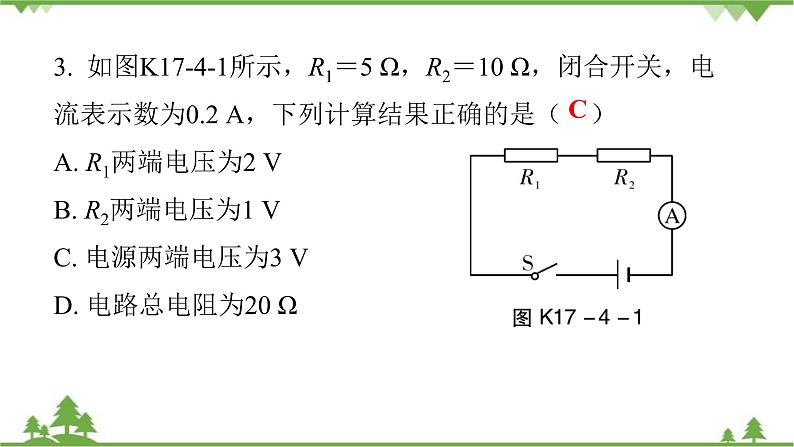

3. 如图K17-4-1所示,R1=5 Ω,R2=10 Ω,闭合开关,电流表示数为0.2 A,下列计算结果正确的是()A. R1两端电压为2 V B. R2两端电压为1 VC. 电源两端电压为3 VD. 电路总电阻为20 Ω

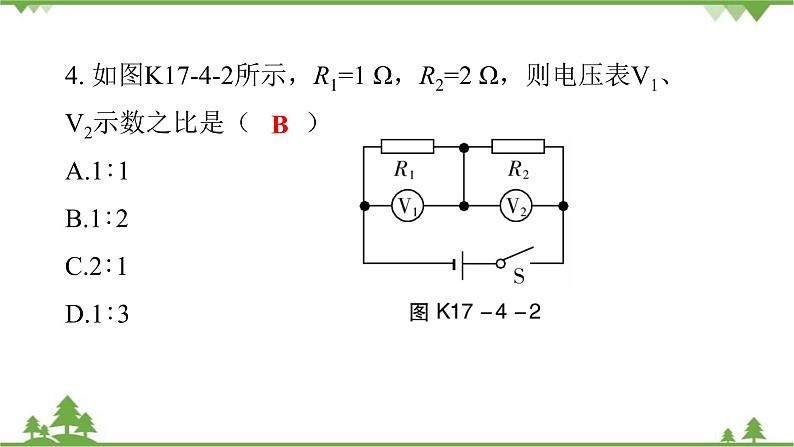

4. 如图K17-4-2所示,R1=1 Ω,R2=2 Ω,则电压表V1、V2示数之比是( )A.1∶1B.1∶2C.2∶1D.1∶3

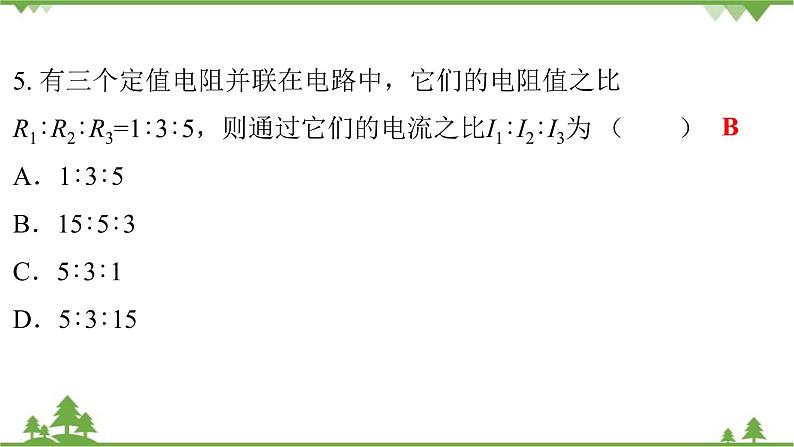

5. 有三个定值电阻并联在电路中,它们的电阻值之比R1∶R2∶R3=1∶3∶5,则通过它们的电流之比I1∶I2∶I3为 ( )A.1∶3∶5B.15∶5∶3C.5∶3∶1D.5∶3∶15

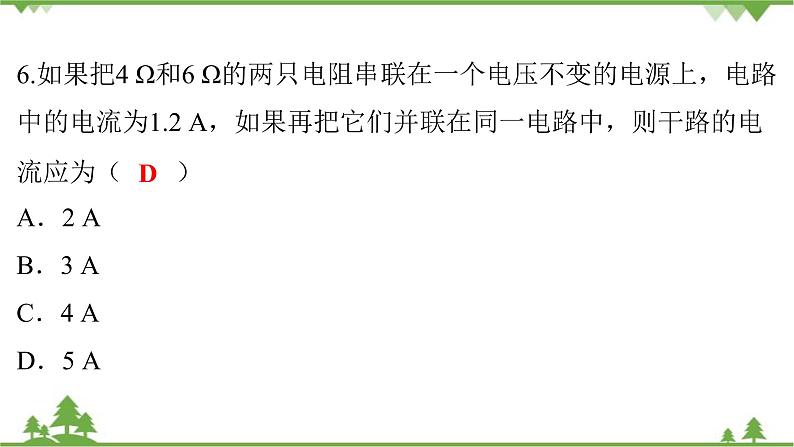

6.如果把4 Ω和6 Ω的两只电阻串联在一个电压不变的电源上,电路中的电流为1.2 A,如果再把它们并联在同一电路中,则干路的电流应为( )A.2 AB.3 AC.4 AD.5 A
7.下列几组电阻并联后,等效阻值最小的一组是( )A. 30 Ω和15 ΩB. 20 Ω和25 ΩC. 10 Ω和35 ΩD. 5 Ω和40 Ω
8. (2020西藏)如图K17-4-3所示,开关闭合后,电压表V1的示数为2 V,电压表V2的示数为5 V,则R1∶R2等于( )2∶55∶23∶2D. 2∶3
9. (2020鄂州)如图K17-4-4所示电路中,电源电压为4.5 V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.5 V,忽略温度对灯丝电阻的影响,则( )L2两端的电压为1.5 VB. L1两端的电压为1.5 VL1与L2的灯丝电阻之比为2∶1D. 通过L1与L2的电流之比为1∶2
10. (2020青海)如图K17-4-5所示,灯泡L1、L2的电阻分别为20 Ω和30 Ω闭合开关S,通过灯泡L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则下列正确的是( )A. I1∶I2=2∶3,U1∶U2=1∶1B. I1∶I2=3∶2,U1∶U2=1∶1C. I1∶I2=1∶1,U1∶U2=2∶3D. I1∶I2=1∶1,U1∶U2=3∶2
11. (2020荆门)将电阻R和灯泡L接在图K17-4-6甲所示的电路中,电源电压保持不变。图K17-4-6乙为电阻R和灯泡L的I-U图象。闭合开关S,电流表示数为0.3 A,则电源电压和电阻R的大小分别是( ) 8 V、6.67 Ω 12 V、20 Ω 8 V、20 ΩD. 12 V、10 Ω
12. (2020吉林)如图K17-4-7所示,电源电压不变, R2的电阻为20 Ω。闭合开关S后,电压表的示数为2 V,电流表的示数为0.2 A。 求: (1) R1的电阻。(2)电源电压。
解:(1)由图可知,R1与R2串联,由I= 得,R1的电阻值R1= = =10 Ω。(2)由I= 得,R2两端电压U2=IR2=0.2 A×20 Ω=4 V所以电源电压U=U1+U2=2 V+4 V=6 V。答:(略)
13. 如图K17-4-8所示,电源电压不变,开关S闭合,当滑动变阻器滑片P向右移动时,下列判断正确的是( )A. 电流表的示数变大,电压表V1的示数变小,V2的示数不变B. 电流表的示数变大,电压表V1的示数变小,V2的示数变大C. 电流表的示数变小,电压表V1的示数变大,V2的示数变小D. 电流表的示数变大,电压表V1的示数不变,V2的示数变小
