初中物理人教版九年级全册第十八章 电功率第4节 焦耳定律习题课件ppt

这是一份初中物理人教版九年级全册第十八章 电功率第4节 焦耳定律习题课件ppt，共15页。PPT课件主要包含了夯实基础，能力提升，∶49，图K18-4-10等内容，欢迎下载使用。

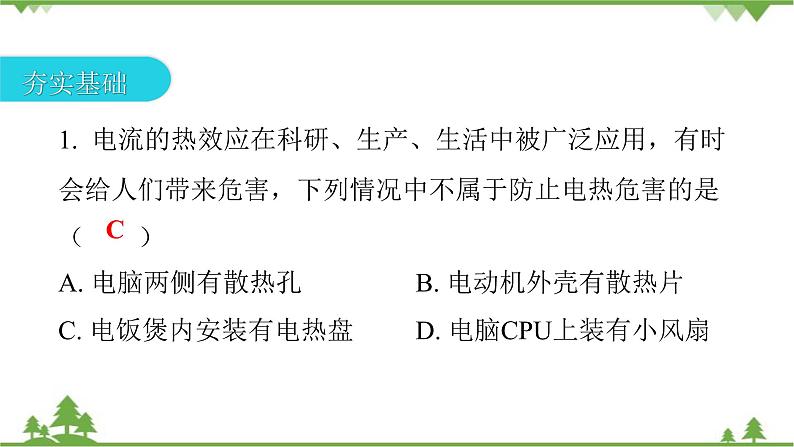

1. 电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（　　）A. 电脑两侧有散热孔B. 电动机外壳有散热片C. 电饭煲内安装有电热盘D. 电脑CPU上装有小风扇

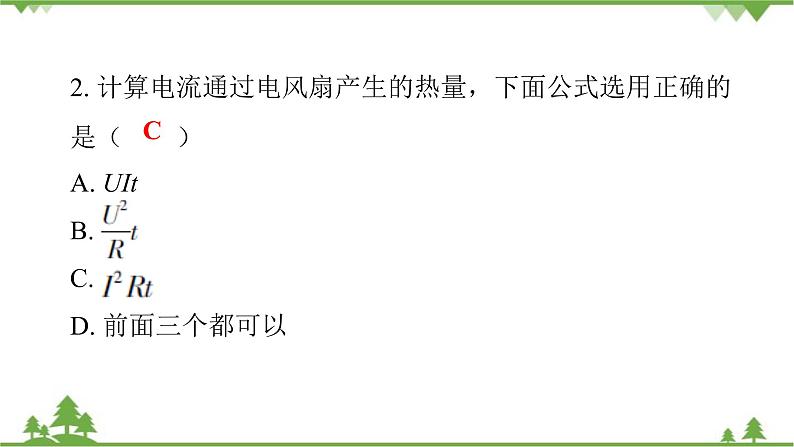

2. 计算电流通过电风扇产生的热量，下面公式选用正确的是（　　）A. UItB. C. D. 前面三个都可以

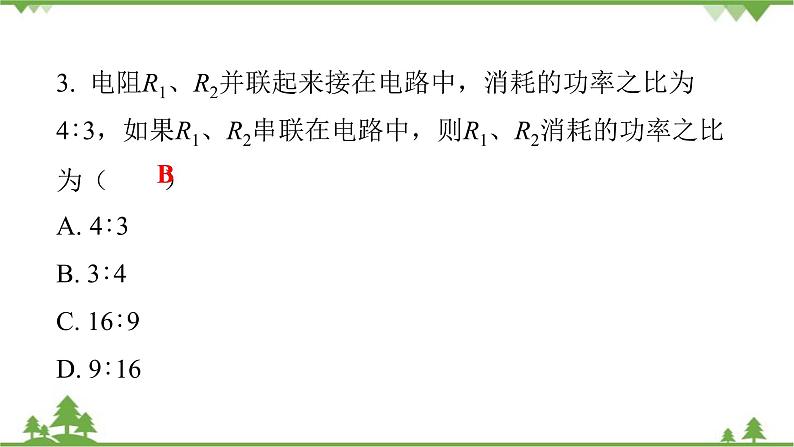

3. 电阻R1、R2并联起来接在电路中，消耗的功率之比为4∶3，如果R1、R2串联在电路中，则R1、R2消耗的功率之比为（　　）4∶3B. 3∶4C. 16∶9D. 9∶16

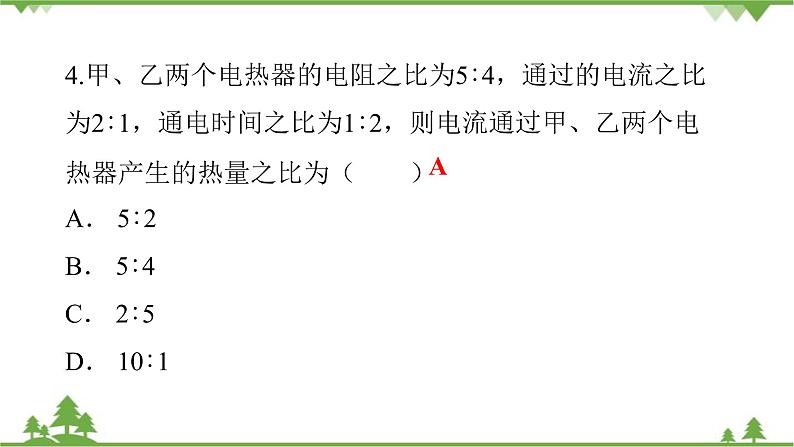

4.甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为（　　）A． 5∶2B． 5∶4C． 2∶5D． 10∶1

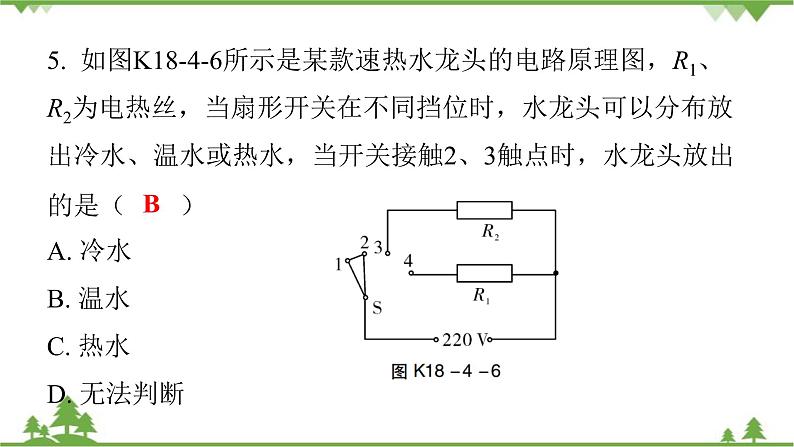

5. 如图K18-4-6所示是某款速热水龙头的电路原理图，R1、R2为电热丝，当扇形开关在不同挡位时，水龙头可以分布放出冷水、温水或热水，当开关接触2、3触点时，水龙头放出的是（　　）A. 冷水B. 温水C. 热水D. 无法判断
6. 将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（　　）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多
7.把R1=6 Ω和R2=9 Ω的两个电阻并联接在电源电压为3 V的电路两端时，通过R1、R2的电流之比为______________，在相同时间内R1、R2产生热量之比为_______。
8. 如图K18-4-7所示的电路中，电源电压保持6 V不变，电阻R1=10 Ω，R2=20 Ω，闭合开关S，则R1消耗的电功率为_____________W；若通电30 s，电阻R2产生的热量为_____________J。
9. 某电饭锅设有“加热”和“保温”两挡，其内部简化电路如图K18-4-8所示，当开关S置于“1”挡时，电饭锅处于________（填“加热”或“保温”）状态；若电饭锅保温与加热时总功率之比为1∶50，则电阻R0和R1的比值为_______。
10. 某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人煲粥，准备作为第二天的早餐，他将大米等食材放入电饭煲内，接通220 V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图象如图K18-4-9甲所示，电饭煲加热过程消耗的电能是_______kW·h。 已知小文家电饭煲加热和保温部分基本电路原理如图K18-4-9乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2 =______Ω。
11.某电热器有两根电阻丝，只给一根通电，煮沸一壶水用的时间为t1；只给另一根通电，煮沸同样一壶水用的时间为t2。若两根电阻丝并联接到原来的电源上，煮沸同样一壶水需用的时间为t，则（　　）A．t= t1 ＋ t2B． = ＋ C．t> t1D．t> t2
12. （2020广东）小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了图K18-4-10甲所示的电路进行探究。已知电源电压为4 V并保持不变，电压表（0~3 V）2个，电流表（0~0.6 A），滑动变阻器规格为“20 Ω 1 A”，小灯泡L标有“2.5 V 1.25 W”的字样。（忽略温度对灯丝电阻的影响）（1） 电路中a是______表，b是______表。
