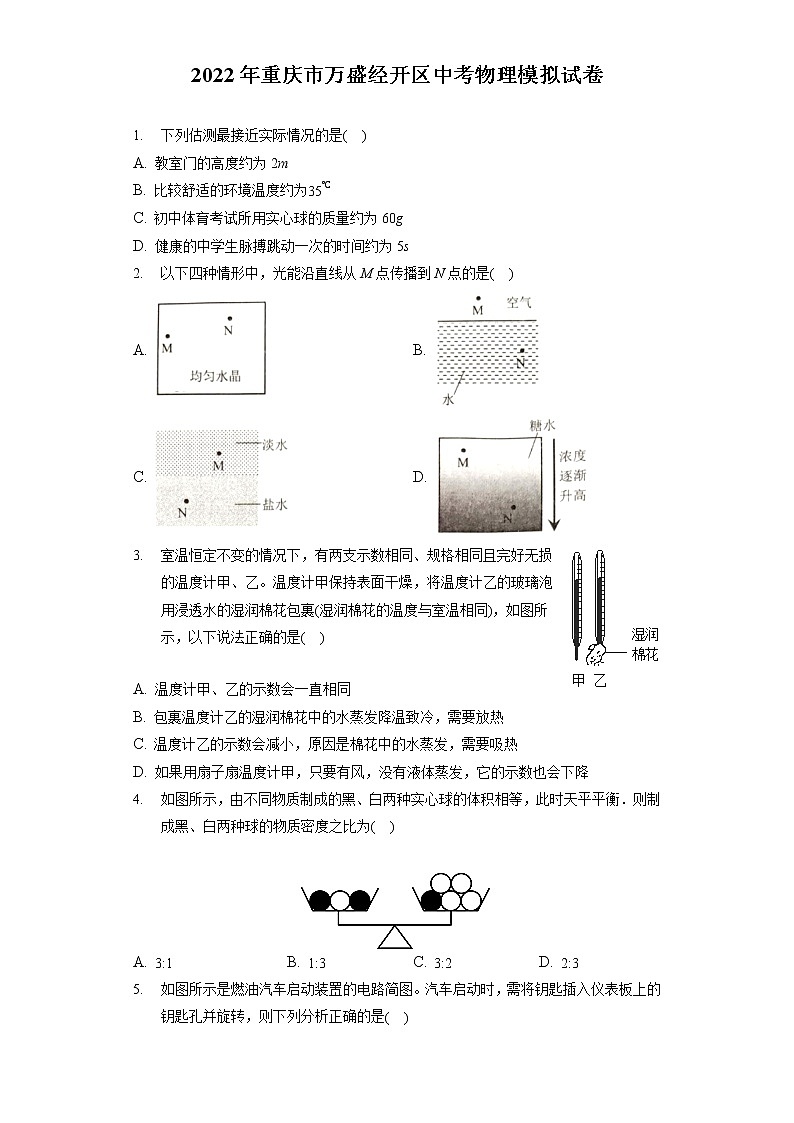

2022年重庆市万盛经开区中考物理模拟试卷

1. 下列估测最接近实际情况的是( )
A. 教室门的高度约为2m
B. 比较舒适的环境温度约为35℃
C. 初中体育考试所用实心球的质量约为60g
D. 健康的中学生脉搏跳动一次的时间约为5s
2. 以下四种情形中，光能沿直线从M点传播到N点的是( )
A. B.
C. D.
3. 室温恒定不变的情况下，有两支示数相同、规格相同且完好无损的温度计甲、乙。温度计甲保持表面干燥，将温度计乙的玻璃泡用浸透水的湿润棉花包裹(湿润棉花的温度与室温相同)，如图所示，以下说法正确的是( )

A. 温度计甲、乙的示数会一直相同
B. 包裹温度计乙的湿润棉花中的水蒸发降温致冷，需要放热
C. 温度计乙的示数会减小，原因是棉花中的水蒸发，需要吸热
D. 如果用扇子扇温度计甲，只要有风，没有液体蒸发，它的示数也会下降
4. 如图所示，由不同物质制成的黑、白两种实心球的体积相等，此时天平平衡．则制成黑、白两种球的物质密度之比为( )

A. 3:1 B. 1:3 C. 3:2 D. 2:3

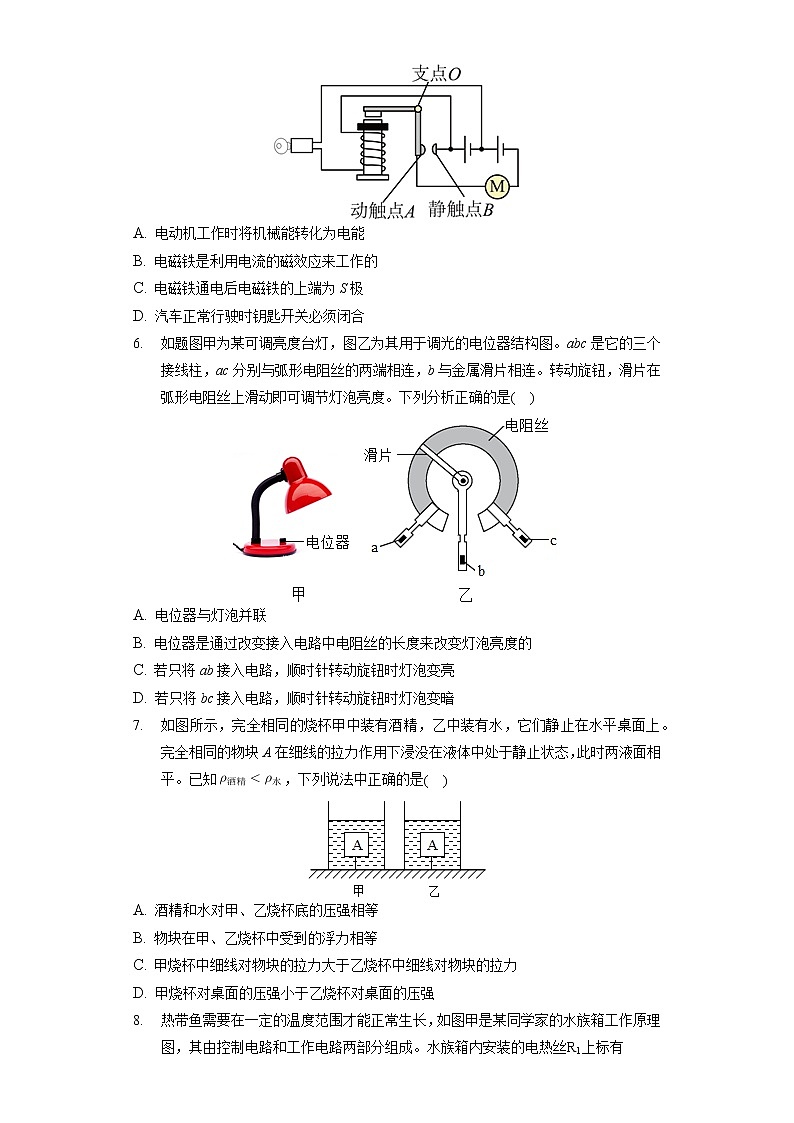

5. 如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是( )
A. 电动机工作时将机械能转化为电能
B. 电磁铁是利用电流的磁效应来工作的
C. 电磁铁通电后电磁铁的上端为S极
D. 汽车正常行驶时钥匙开关必须闭合
6. 如题图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。abc是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是( )
A. 电位器与灯泡并联
B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C. 若只将ab接入电路，顺时针转动旋钮时灯泡变亮
D. 若只将bc接入电路，顺时针转动旋钮时灯泡变暗
7. 如图所示，完全相同的烧杯甲中装有酒精，乙中装有水，它们静止在水平桌面上。完全相同的物块A在细线的拉力作用下浸没在液体中处于静止状态，此时两液面相平。已知，下列说法中正确的是( )
A. 酒精和水对甲、乙烧杯底的压强相等
B. 物块在甲、乙烧杯中受到的浮力相等
C. 甲烧杯中细线对物块的拉力大于乙烧杯中细线对物块的拉力
D. 甲烧杯对桌面的压强小于乙烧杯对桌面的压强

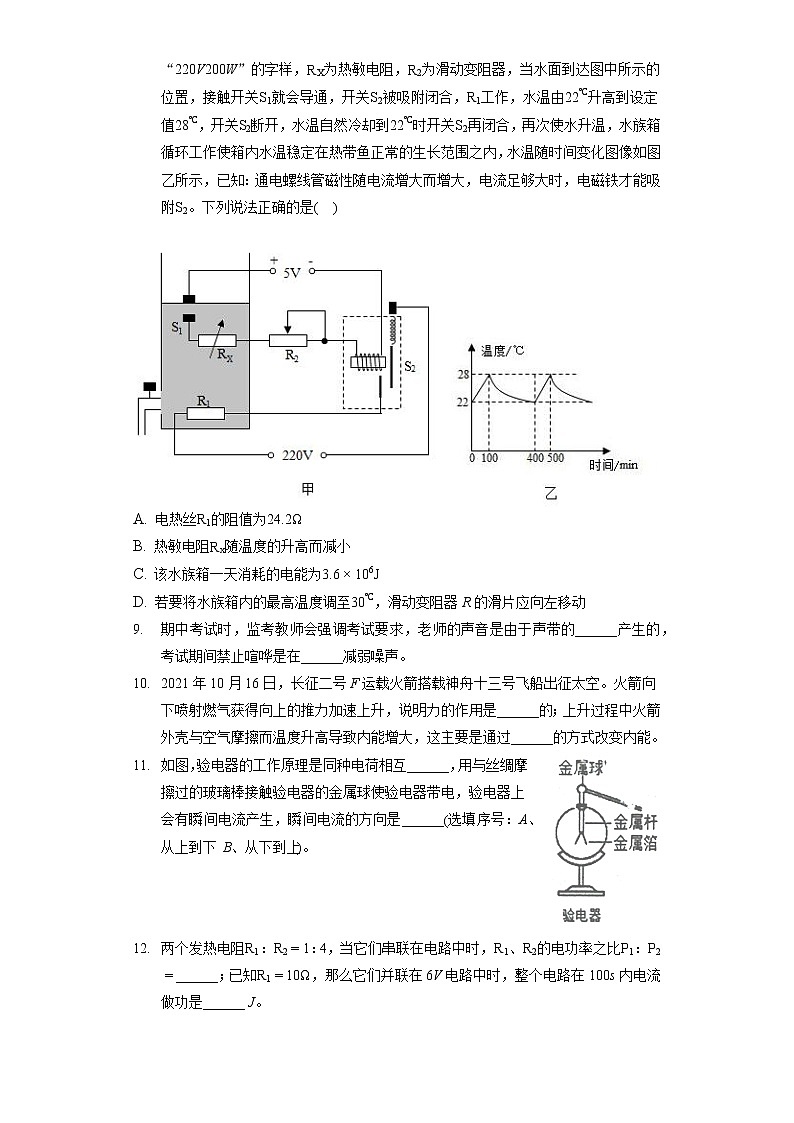

8. 热带鱼需要在一定的温度范围才能正常生长，如图甲是某同学家的水族箱工作原理图，其由控制电路和工作电路两部分组成。水族箱内安装的电热丝R1上标有“220V200W”的字样，RX为热敏电阻，R2为滑动变阻器，当水面到达图中所示的位置，接触开关S1就会导通，开关S2被吸附闭合，R1工作，水温由22℃升高到设定值28℃，开关S2断开，水温自然冷却到22℃时开关S2再闭合，再次使水升温，水族箱循环工作使箱内水温稳定在热带鱼正常的生长范围之内，水温随时间变化图像如图乙所示，已知：通电螺线管磁性随电流增大而增大，电流足够大时，电磁铁才能吸附S2。下列说法正确的是( )

A. 电热丝R1的阻值为24.2Ω
B. 热敏电阻Rx随温度的升高而减小
C. 该水族箱一天消耗的电能为3.6×106J
D. 若要将水族箱内的最高温度调至30℃，滑动变阻器R的滑片应向左移动
9. 期中考试时，监考教师会强调考试要求，老师的声音是由于声带的______产生的，考试期间禁止喧哗是在______减弱噪声。
10. 2021年10月16日，长征二号F运载火箭搭载神舟十三号飞船出征太空。火箭向下喷射燃气获得向上的推力加速上升，说明力的作用是______的；上升过程中火箭外壳与空气摩擦而温度升高导致内能增大，这主要是通过______的方式改变内能。
11. 如图，验电器的工作原理是同种电荷相互______，用与丝绸摩擦过的玻璃棒接触验电器的金属球使验电器带电，验电器上会有瞬间电流产生，瞬间电流的方向是______(选填序号：A、从上到下 B、从下到上)。




12. 两个发热电阻R1：R2=1：4，当它们串联在电路中时，R1、R2的电功率之比P1：P2=______；已知R1=10Ω，那么它们并联在6V电路中时，整个电路在100s内电流做功是______ J。
13. 重为N、足够高的薄壁方形容器置于水平桌面上(如图甲所示)，方形容器内有一个重为6N的正方体物块M，M与容器底部不密合。现以5mL/s的恒定流速向容器内注入某种液体，容器中液体的深度随时间的变化关系如图乙所示，当物块在液体中刚开始漂浮时液体的深度为______ cm，当t=450s时，容器对水平桌面的压强为______ Pa。


14. 如图所示，轻质杠杆的A点挂一重物，O为杠杆的支点.请在杠杆端点B画出杠杆平衡时施加的最小动力F1和所受到的阻力F2的示意图。

15. 在如图方框内填出适当的光学仪器。






16. 在“探究平面镜成像的特点”实验中，某同学用玻璃板、相同的两个棋子A和B、刻度尺、白纸、橡皮泥等器材进行实验，如图所示。
(1)在寻找棋子A的像的位置时，眼睛应该在棋子______(选填“A”或“B”)这一侧观察，移动玻璃板后的棋子B，使它与棋子A在玻璃板中所成的像______；为了便于观察，应优先选用较______(选填“厚”或“薄”)的玻璃板；
(2)实验中使用刻度尺，是为了比较像与物______关系；
(3)移开棋子B，用白纸做屏幕放在该位置，我们应在玻璃板______(“前”或“后”)观察白纸，白纸上______(“有”或“没有”)棋子A的像。
17. 家长从市场买了桶色拉油，小明想知道色拉油的密度，于是他用天平和量筒做了如下实验：

(1)实验步骤如下：
①将托盘天平放在水平台上，移动游码至标尺零刻度线处，发现指针静止时如图甲所示，则应将平衡螺母向______(选填“左”或“右”)调节，使横梁水平平衡；
②然后用天平称出空烧杯的质量，操作情况如图丁所示，其中的有两处错误分别是：______、______。正确操作后测得空烧杯的质量为10g；
③往烧杯中倒入适量的色拉油，将装色拉油的烧杯放在左盘，天平平衡时所用砝码和游码的位置如图乙所示，则烧杯和色拉油的总质量为______ g；
④将烧杯中的色拉油全部倒入量筒中，静置后色拉油的体积如图丙所示，读数为______ mL；
(2)该色拉油的密度为______g/cm3；
(3)分析上述实验过程，你认为测量结果______(选填“偏大”或“偏小”)；
(4)为了减小上述实验的误差，应将上面的实验步骤顺序稍加调整，调整后的实验步骤是：______(只填写实验步骤前的序号)。
18. 在“测量小灯泡额定功率”的实验中，器材有：电源(电压恒为3V)、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器(20Ω1A)、导线若干。

(1)以笔画线代替导线，将图甲中的实物图连接完整；(要求：滑片向左移动时小灯泡变亮)；
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；
(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______ W；
(4)第一小组的同学图丙图像后发现随着灯泡两端电压增大，灯泡的电阻______(选填“增大”或“不变”或“减小”)；当灯泡两端电压为1.5V时，灯泡的电阻为______Ω；
(5)第二小组的同学在准备进行实验时，发现电流表已损坏，他们又找来了两个开关和一个阻值为R0的定值电阻，并设计了如图丁所示的实验方案：
①断开开关S、S1、S2按如图丁所示电路连接好实物电路，并将滑动变阻器的滑片P移至最右端；
②闭合开关S和S1______(选填“断开”或“闭合”)S2，调节滑动变阻器的滑片P，使小灯泡正常发光，电压表的示数为UL；
③保持滑动变阻器的滑片P位置不变闭合开关S和S2______(选填“断开”或“闭合”)S1，记下电压表的示数为U；
④小灯泡额定功率的表达式______(用UL、R0、U来表示)。
19. 如图所示的图象是某物体在40s内沿直线运动的s−t图象。根据图象信息，请计算：
(1)前10s内物体的运动速度是多少？
(2)前30s内物体通过的路程是多少？
(3)在这40s内，该物体的平均速度是多少？

20. 如图是工人师傅用滑轮组提升建筑材料的示意图，在400N的拉力作用下，使质量为70kg的建筑材料在10s的时间里，匀速竖直上升了2m。不计绳子重力和摩擦，g取10N/kg。求：
(1)拉力的功率P；
(2)滑轮组的机械效率η；
(3)动滑轮的重力。





21. 电路如图甲所示，电源两端电压U恒为7V，R1为电阻值恒定的电阻丝，其额定电压为5V，R2是滑动变阻器，当开关S闭合后，改变滑动变阻器接入电路的电阻，电压表与电流表的示数变化如图乙所示。求：
(1)R1的额定电流；
(2)R1的电阻值；
(3)R2阻值为多少时，其消耗的功率最大？并求出此最大功率。

答案和解析

1.【答案】A
【解析】解：A、教室的高度约3m，门的高度在2m左右，故A符合实际；
B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故B不符合实际；
C、初中体育考试用实心球的质量在3kg左右，故C不符合实际；
D、正常情况下，人的脉搏1min跳动的次数在70次左右，跳动一次的时间接近1s，故D不符合实际。
故选：A。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。

2.【答案】A
【解析】解：A、如图光在同种均匀的水晶中沿直线传播，光能沿直线从M点传播到N点，故A正确；
B、光从空气斜射入水中时会发生折射，折射光线偏向法线，故B错误；
C、光从淡水斜射入盐水中时，会发生折射，故C错误；
D、糖水的浓度不均匀，光从浓度低的射向浓度高的地方会发生折射，不能沿直线传播，故D错误。
故选：A。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
本题考查了光的直线传播、折射等知识的应用，比较基础。

3.【答案】C
【解析】解：温度计乙的玻璃泡用浸透水的湿润棉花包裹，由于蒸发吸热，使温度计的示数降低。
故ABD错误，C正确。
故选：C。
物质由液态变为气态的过程叫汽化，汽化分为蒸发和沸腾，汽化过程吸热。
知道汽化概念和汽化吸热，可解答此题。

4.【答案】A
【解析】
【分析】
根据质量相同，利用方程法可将两侧的质量表示出来，因为体积 V 均相同，可顺利约去，这样简单整理后即可得出密度之比。
根据天平左右质量相等，利用密度的公式列出等式，再进行整理，即可得出两种球的密度关系。
【解答】
天平左右两侧的质量相等，根据公式 m=ρV 可得， ，整理得 ： ： 1 ，故 BCD 错误， A 正确。
故选 A 。


5.【答案】B
【解析】解：
A.电动机工作时消耗电能，将电能转化为机械能，故A错误；
B.电流周围存在磁场，电磁铁是利用电流的磁效应来工作的，故B正确；
C.根据安培定则，电磁铁通电后电磁铁的上端为N极，故C错误；
D.汽车正常行驶时，启动电机不需持续工作，钥匙开关也不需闭合，故D错误。
故选B。
(1)电动机将电能转化为机械能，同时也会产生少量内能；
(2)电流流过导体时导体发热，这种现象是电流的热效应；
(3)利用安培定则判断电磁铁的极性；
(4)将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关。
本题考查应用物理知识解决实际问题的能力，关键是认清电路的构造，联系所学知识进行解答。

6.【答案】B
【解析】解：
A、电位器串联在电路中能改变电路中电流的大小，从而调节灯泡亮度，所以图中电位器应与灯泡串联，故A错误；
B、转动旋钮滑片，电位器接入电路中的电阻发生了变化，从而能改变电路中的电流，所以电位器和滑动变阻器的工作原理是相同的，故B正确；
C、若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路中的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，灯泡变暗，故C错误；
D、若只将b、c接入电路，顺时针转动旋钮时，电位器接入电路中的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，灯泡变亮，故D错误。
故选：B。
电位器的实质是滑动变阻器，串联在电路中能改变电路中电流的大小，据此分析。
本题考查学生对于滑动变阻器的理解和掌握，熟知使用和接线原则是解题关键。

7.【答案】D
【解析】解：
A、根据题意可知：，
已知，由p=ρgh可知，酒精和水对烧杯底的压强大小关系：，故A错误；
B、由图示可知，排开酒精的体积和排开水的体积都等于物体的体积，即，由可知，物块在酒精中受到浮力小于物块在水中受到的浮力，故B错误；
C、物块在液体中受到竖直向下的重力、拉力和竖直向上的浮力，使物体处于平衡状态，因此细线对物块的拉力：，
由于物块的重力相等、物块在酒精中受到浮力小于物块在水中受到的浮力，所以甲烧杯中细线对物块的拉力小于乙烧杯中细线对物块的拉力，故C错误；
D、根据题意可知，，由m=ρV可知，酒精的质量小于水的质量，
由G=mg可知酒精的重力小于水的重力，且容器和物块的重力都相等，所以甲烧杯对桌面的压力小于乙烧杯对桌面的压力，
由于受力面积相同，所以由p=FS可知，甲烧杯对桌面的压强小于乙烧杯对桌面的压强，故D正确。
故选：D。
(1)根据题意可知酒精和水的深度关系，根据p=ρgh比较酒精和水对烧杯底的压强大小关系；
(2)根据比较物块在甲、乙烧杯中受到的浮力大小关系；
(3)对物体进行受力分析，然后根据平衡力分析细线对物块拉力的大小关系；
(4)烧杯对桌面的压力等于物体、烧杯以及液体的总重力，结合密度公式和G=mg比较压力的大小关系，然后根据p=FS比较烧杯对桌面的压强大小关系。
本题考查了密度公式、压强公式、阿基米德原理以及平衡力的综合应用，有一定难度。

8.【答案】D
【解析】解：
A.由P=UI=U2R可得，电热丝R1的阻值：R1=U2P1=(220V)2200W=242Ω，故A错误；
B.由题意可知，水温降低到22℃时工作电路开始工作，水温升高到设定值28℃时工作电路停止工作，
因通电螺线管磁性随电流增大而增大，电流足够大时，电磁铁才能吸附S2，
所以，水温较低时控制电路的电流较大，此时热敏电阻Rx的阻值较小，反之较大，
即热敏电阻Rx随温度的升高而增大，故B错误；
C.由图乙知，水族箱一个循环用时400min，工作一天即24h，包含的工作循环：24×60min400min=3.6，即3.6个，
前三个工作循环，每个工作时间(加热时间)为100min，第四个工作循环所用时间为：0.6×400min=240min，故加热的工作时间仍为100min，
总工作时间：t=3×100min+100min=400min，
由P=Wt可得，该水族箱一天消耗的电能：W=P1t=200W×400×60s=4.8×106J，故C错误；
D.由热敏电阻Rx随温度的升高而增大可知，将水族箱内的最高温度调至30℃时热敏电阻的阻值变大，
在电路中电流一定时，由可知，因减小滑动变阻器接入电路中的电阻，即应将滑片向左移，故D正确。
故选：D。
(1)知道电热丝R1的额定电压和额定功率，根据P=UI=U2R求出电热丝R1的阻值；
(2)根据题意可知，水温降低到22℃时，通电螺线管中的电流足够大，工作电路开始工作，同理可知，水温升高到设定值28℃时控制电路不工作，据此得出热敏电阻Rx的阻值与温度的关系；
(3)根据图乙得出水族箱一个循环用时，然后求出工作一天包含工作循环的个数，进一步求出加热的工作时间，根据P=Wt求出该水族箱一天消耗的电能；
(4)根据热敏电阻Rx与温度的关系得出将水族箱内的最高温度调至30℃时热敏电阻的阻值变化，在电路中电流一定时，根据欧姆定律得出滑动变阻器接入电路中的阻值变化，然后得出滑片移动的方向。
本题考查了电功率公式和电功公式、串联电路特点以及欧姆定律的应用，从题干和图片中获取有用的信息是关键，有一定的难度。

9.【答案】振动  声源处
【解析】解：一切正在发声的物体都在振动，所以老师的声音是由于声带的振动产生的；
考试期间禁止喧哗，这是在声源处减弱噪声。
故答案为：振动；声源处。
一切正在发声的物体都在振动；振动停止，发声也停止；
控制噪声可以从“防止噪声产生、阻断噪声传播、防止噪声进入耳朵”三个方面着手。
本题主要考查了声音的产生以及防治噪声的途径，我们要熟练掌握基础知识点。

10.【答案】相互  做功
【解析】解：火箭向下喷射燃气，对空气产生一个向下的作用力，同时空气对火箭产生一个向上的推力而使火箭加速升空，这说明力的作用是相互的；火箭上升过程中，火箭的外壳与空气摩擦，将机械能转化为内能，这是通过做功的方式改变物体内能的。
故答案为：相互；做功。
(1)力是物体对物体的作用，力的作用是相互的；
(2)改变物体内能有两种方式：做功和热传递；摩擦生热属于通过做功的方法改变物体的内能。
本题以火箭发射为背景考查了力的作用特点、做功改变物体内能，难度不大。

11.【答案】排斥  A
【解析】解：验电器的工作原理是同种电荷相互排斥；用与丝绸摩擦过的玻璃棒带正电，接触验电器的金属球使验电器带电，此时电子由金属箔、金属杆、金属球向玻璃棒转移，瞬间电流的方向是从上到下。
故答案为：排斥；A。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(2)规定正电荷定向移动的方向是电流的方向，自由电子的定向移动方向与电流方向相反。
知道验电器的工作原理，理解电流方向的规定，可解答此题。

12.【答案】1：4 450
【解析】解：(1)当两电阻串联在电路中时，
因串联电路中各处的电流相等，
所以，根据P=UI=I2R可得，R1、R2两端的电功率之比：
P1P2=I2R1I2R2=R1R2=14；
(2)已知R1=10Ω，R1：R2=1：4，所以R2=4R1=4×10Ω=40Ω，
当两电阻并联在电路中时，因并联电路中各支路两端的电压相等，
所以，两个电阻在100s内产生的热量：
。
故答案为：1：4；450。
(1)两电阻串联时通过的电流相等，根据P=UI=I2R可求R1、R2的电功率之比；
(2)两电阻并联时它们两端的电压相等，根据Q=W=U2Rt求出两个电阻产生的热量。
本题考查了串联电路的电流特点和并联电路的电压特点以及电功率、电热公式的灵活应用，是一道较为简单的应用题。

13.【答案】7.51100
【解析】解：
将正方体物块M置于容器内，向容器内注入某种液体，由图像可知，前300s内液面升高的速度较快，300s−450s液面升高的速度较慢；因在t=300s时液面上升高度减慢，说明此时物块开始漂浮；
设容器底面积为S，由题知，液体流速为5mL/s=5cm3/s不变，
则在300s−450s内注入液体的体积V2=5cm3/s×(450s−300s)=750cm3，液面升高的高度h2=10cm−7.5cm=2.5cm，
则容器底面积S=V2h2=750cm32.5cm=300cm2；
当t=300s时，物体刚好处于漂浮状态，则M所受浮力：，
物体刚好处于漂浮状态，；
因，则；
通过上面的分析可知，当t=450s时物块漂浮在液体中；
此时容器中液体总体积，
则液体的总质量：，
液体的总重力：；
将容器、液体、物块看作一个整体进行分析，则容器对水平桌面的压力，
则容器对水平桌面的压强：p=FS=33N300×10−4m2=1100Pa。
故答案为：7.5；1100。
将正方体物块M置于容器内，向容器内注入某种液体，由图像可知，前300s内液面升高的速度较快，300s−450s液面升高的速度较慢；因在t=300s时液面上升高度减慢，说明此时液面超过物块高度或者物块开始漂浮；
根据流速和时间求出注入液体的总体积，根据m=ρV求出液体的总质量，根据G=mg求出液体的总重力；当t=450s时，容器对水平桌面的压力等于容器、液体和物块的总重力，据此求出压力的大小，然后根据p=FS求出容器对水平桌面的压强。
此题是有关浮力和压强的综合计算题，首先要熟练掌握浮力、压强及密度的有关公式，解题的关键是能够从图象找出相关信息，有一定的难度。

14.【答案】解：(1)由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂最长，重物对杠杆的拉力使杠杆沿顺时针转动，则动力F1应使杠杆沿逆时针转动，过B点垂直于OB向上做出最小动力F1的示意图；
(2)由图知，阻力F2的是重物G对杠杆的拉力，作用点在A点，方向竖直向下，据此做出F2的示意图，如图所示：

【解析】(1)根据杠杆平衡条件画出使杠杆保持静止的最小动力F1的示意图：动力×动力臂=阻力×阻力臂(F1L1=F2L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
(2)根据图示确定阻力F2的作用点和方向，根据力的示意图的画法画出F2的示意图。
根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。

15.【答案】解：
如图所给光线，此透镜对光线是发散作用，因此框中为凹透镜，如图所示
。
故答案为：。
【解析】将图中的出射光与入射光进行比较：图中，入射光是会聚光，出射光变为平行光，相对于镜前的光线是发散了，然后根据凹透镜对光线有发散作用，即可得出结论。
考查了凸透镜和凹透镜对光线的作用，关键是理解会聚和发散的含义。

16.【答案】A 完全重合  薄  到平面镜的距离  后  没有
【解析】解：(1)棋子A的像形成原理是棋子A发生光的反射，人眼逆着反射光线才看到的像，光的反射光线集中在A侧，故在A侧观察；移动棋子B，直至替代像的蜡烛B与像完全重合，从而确定了像的位置；应该选用薄玻璃板，若选择厚玻璃板，玻璃板前后两个反射面会形成两个像，无法确定像的位置。
(2)实验中使用刻度尺，为了测量像到平面镜的距离和物体到平面镜的距离，从而确定像和物体的位置关系。
(3)由于我们观察的是棋子A的像是否能够呈现在光屏上，故需要直接看白纸，应该在玻璃板后观察白纸；由于成的虚像，虚像无法用光屏承接，故光屏上没有棋子A的像。
故答案为：(1)A；完全重合；薄；(2)到平面镜的距离；(3)后；没有。
(1)根据平面镜成的像是虚像，可判断在寻找棋子A的像的位置时眼睛应该在棋子哪一侧观察；玻璃有两个表面，两个表面都会反射成像，如果玻璃板太厚，两个像有一定的距离，给实验研究带来麻烦；
(2)实验中刻度尺的用途是可以测量物体和像与平面镜的距离；
(3)根据平面镜成的是虚像这一特点，可判断棋子的像能不能成在白纸上。
研究平面镜成像特点的探究类习题，注意几个关键的词语：实像中选取的两个蜡烛要(完全相同)，后面蜡烛与前面蜡烛的像要(完全重合)，要选(薄玻璃板)，玻璃板要(与桌面垂直)，要把玻璃板(前面的)物体弄亮，用光屏承接像时眼睛要在(像的这一侧)观察。

17.【答案】右  用手拿砝码  物体和砝码放反了  56500.92偏大  ①③④②
【解析】解：(1)①如图甲所示，指针左偏，左边重，需要将平衡螺母向右调。
②添加砝码时，需要用镊子夹取砝码，而本实验中错误之处是用手拿砝码；称量物体质量时，应该左盘放物体，右盘放砝码，错误之处是物体和砝码放反了。
③如图乙所示，则烧杯和色拉油的总质量为
，
④如图丙所示，是量筒，分度值为0.2mL，故读数为50mL。
(2)该色拉油的体积为
；
该色拉油的密度为
；
(3)在第④步将烧杯中的色拉油全部倒入量筒中，由于色拉油倒不干净，烧杯中会残留少部分的色拉油，导致测得色拉油的体积偏小，而质量是准确的，根据ρ=mV可知，密度偏大。
(4)测量物质质量前，需要将天平调平，故第一步是将天平调平，第二步是测量烧杯和色拉油的总质量，再将烧杯中的色拉油倒入量筒中读出体积，最后测量空烧杯的质量，这样总质量减去空烧杯的质量就是倒入量筒中液体的质量，根据量筒测量出体积，再求出密度，这样就减小了因烧杯内壁残留色拉油而造成的误差，故顺序为①③④②。
故答案为：(1)①右；②用手拿砝码；物体和砝码放反了；③56；④50；(2)0.92；(3)偏大；(4)①③④②。
(1)①天平是测量物体质量的工具，使用前要调节横梁平衡，先将游码移至零刻度线，再根据指针的偏转调节；天平的调节原则是：左偏右调，右偏左调，先快后慢；
②天平在使用时：调平衡时，游码在零刻度线处；左物右码，用镊子向右盘中加减砝码，当加最小砝码横梁还不平衡时，调节游码在标尺上的位置，使天平再次平衡；
③物体的质量等于砝码的总质量和游码所对的刻度，由图乙读出烧杯和色拉油的总质量；
(2)用量筒测量液体的体积时，要明确量筒的分度值，读数时视线与液面最凹处相平；
烧杯和色拉油总质量和剩余色拉油和烧杯的总质量差为倒入量筒中色拉油的质量；由密度公式计算色拉油的密度。
(3)烧杯中色拉油不可能全部倒入量筒，由此分析体积测量的差异，从而分析密度的差异。
(4)针对测量结果偏大的原因，根据实验步骤重新排列。
本题是测量液体密度的实验，主要考查了天平、量筒的使用读数及液体密度的测量方法和密度计算及误差分析等，应掌握好。

18.【答案】电流表指针没有调零  0.625增大  7.5断开  断开 UL(U−UL)R0
【解析】解：(1)滑动变阻器需要串联在电路中，且一上一下接入电路，滑片向左移动时小灯泡变亮，故接入的左下方接线柱，故如图所示

(2)闭合开关前，如图乙所示，指针反偏，没有指向零刻度线，说明使用前指针没有调零。
(3)从如图丙可知，小灯泡的额定电压为2.5V，额定电流为0.25A，则小灯泡的额定功率为：
，
(4)从图丙可知，当小灯泡两端的电压为0.5V时，通过小灯泡的电流为0.1A，则小灯泡的电阻为：
，
当小灯泡正常发光时，小灯泡的电阻为：
，
故随着灯泡两端电压增大，灯泡的电阻变大；当灯泡两端电压为1.5V时，通过的电流为0.2A，灯泡的电阻为：
，
(5)②闭合开关S和S1，断开开关S2，小灯泡、定值电阻、滑动变阻器串联，电压表测量小灯泡的电压，调节滑动变阻器，使电压表的示数为小灯泡的额定电压，此时小灯泡正常发光。
③保持滑动变阻器的滑片P位置不变闭合开关S和S2，断开S1，电路结构没有变，电压表测量定值和小灯泡的电压，两者相减即为定值电阻的电压。
④根据定值电阻可以求出小灯泡的额定电流，则小灯泡的额定电流为：

小灯泡额定功率的表达式：
。
故答案为：；(2)电流表指针没有调零；(3)0.625；(4)增大；7.5；(5)断开；断开；UL(U−UL)R0。
(1)根据滑片向左移动时小灯泡变亮确定变阻器左下接线柱连入电路中与灯串联；
(2)电流表使用前要调零；
(3)根据图丙小灯泡的电流随其两端电压变化的图像知灯在额定电压的电流，根据P=UI求出小灯泡的额定功率；
(4)由欧姆定律结合灯丝电阻随着温度的升高而增大分析；
(5)要测灯的额定功率，应先使灯正常发光，在没有电压表的情况下，电流表与定值电阻R应起到电压表的测量作用，故将R0与电流表串联后再与灯并联，通过移动变阻器的滑片使电流表示数为I1=2.5V10Ω=0.25A时，由并联电路电压的规律，灯的电压为2.5V，灯正常发光；
保持滑片位置不变，通过开关的转换，使电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律求出灯的额定电流，根据P=UI写出灯的额定功率的表达式。
本题测量小灯泡额定功率，考查电路连接、电流表使用、功率计算、欧姆定律的运用、影响电阻大小的因素及设计方案测额定功率的能力。

19.【答案】解：(1)在s−t图象中，物体在0−10s内的图象是一条斜线，表示物体做的是匀速直线运动；
由图象读出前10s内物体通过的路程为100m，前10s内物体的运动速度v0=s0t0=100m10s=10m/s；
(2)中间10s物体静止不动，
在s−t图象中，物体在20−40s内的图象都是一条斜线，表示物体做的是匀速直线运动；
物体在20−40s内通过的路程为s=200m−100m=100m，其速度v=st=100m20s=5m/s，
由v=st可得，第20s−30s内通过的路程s′=vt′=5m/s×10s=50m，
前30s通过的总路程s=100m+0m+50m=150m；
(3)由图象读出物体在40s内通过的路程为s′′=200m，
40s内该物体的平均速度v′′=s′′t″=200m40s=5m/s。
答：(1)前10s内物体的运动速度是10m/s；
(2)前30s内物体通过的路程是150m；
(3)在这40s内，该物体的平均速度是5m/s。
【解析】(1)在s−t图象中，物体在0−10s内的图象是一条斜线，表示物体做的是匀速直线运动；
由图象读出前10s内物体通过的路程为100m，利用速度公式得出前10s内物体的运动速度；
(2)中间10s物体静止不动，在s−t图象中，物体在20−40s内的图象都是一条斜线，表示物体做的是匀速直线运动；
物体在20−40s内通过的路程为s=200m−100m=100m，利用速度公式得出其速度，由v=st可得物体第20s−30s内通过的路程，进而得出前30s通过的总路程；
(3)由图象读出物体在40s内通过的路程为s′′=200m，利用速度公式得出在这40s内，该物体的平均速度。
此题主要考查的是学生对速度计算公式的理解和掌握，读懂图象是解决此题的关键。

20.【答案】解：(1)由图可知，动滑轮上绳子的有效股数n=2，
绳子自由端移动的距离：s=2h=2×2m=4m，
拉力做的功：，
拉力的功率：；
(2)建筑材料的重力：G=mg=70kg×10N/kg=700N，
有用功：，
滑轮组的机械效率：；
(3)不计绳子重力和摩擦，由可得，动滑轮的重力：。
答：(1)拉力的功率为160W；
(2)滑轮组的机械效率为87.5%；
(3)动滑轮的重力为100N。
【解析】(1)由图可知，动滑轮上绳子的有效股数n=2，根据s=nh求出绳子自由端移动的距离，然后根据W=Fs求出拉力做的功，再根据P=Wt求出拉力的功率；
(2)根据G=mg求出建筑材料的重力，根据求出有用功，再根据求出滑轮组的机械效率；
(3)不计绳子重力和摩擦，根据求出动滑轮的重力。
本题考查有用功、总功、功率、机械效率以及动滑轮重力的计算，从滑轮组的结构找出n的值，知道不计绳子重力和摩擦时，、s=nh是本题的关键。

21.【答案】解：(1)由图甲可知，闭合开关后，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压。当R1两端的电压达到额定电压5V时，由串联电路的电压特点可知，此时R2两端的电压为
U2=U−U1=7V−5V=2V
即电压表示数为2V，由图乙可知对应的电流表的示数为0.5A，即电路中的电流为0.5A，则R1的额定电流为
I1=0.5A
(2)由欧姆定律可知R1的阻值为
R1=U1I1=5V0.5A=10Ω，
(3)R2电功率与电流关系

所以当I=0.35A时，R2的最大功率
P2max=1.225W
此时R2的阻值为：
R2=P2maxI2=1.225W(0.35A)2=10Ω。
答：(1)R1的额定电流是0.5A；(2)R1的电阻值是10Ω；(3)R2阻值为10Ω时，其消耗的功率最大，最大功率1.225W。
【解析】(1)由图甲可知，闭合开关后，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；
当R1两端的电压为额定电压时，由串联电路的电压特点可知此时R2两端的电压，即电压表的示数，再由图乙可读出此时电流表的示数，即电路中的电流，也是R1的额定电流；
(2)利用欧姆定律可求出R1的阻值；
(3)根据R2电功率与电流关系求出此最大功率。
本题考查了欧姆定律的应用和电功率的计算，从题图中读取相关数据是解题的关键。
